Щитовий затвор

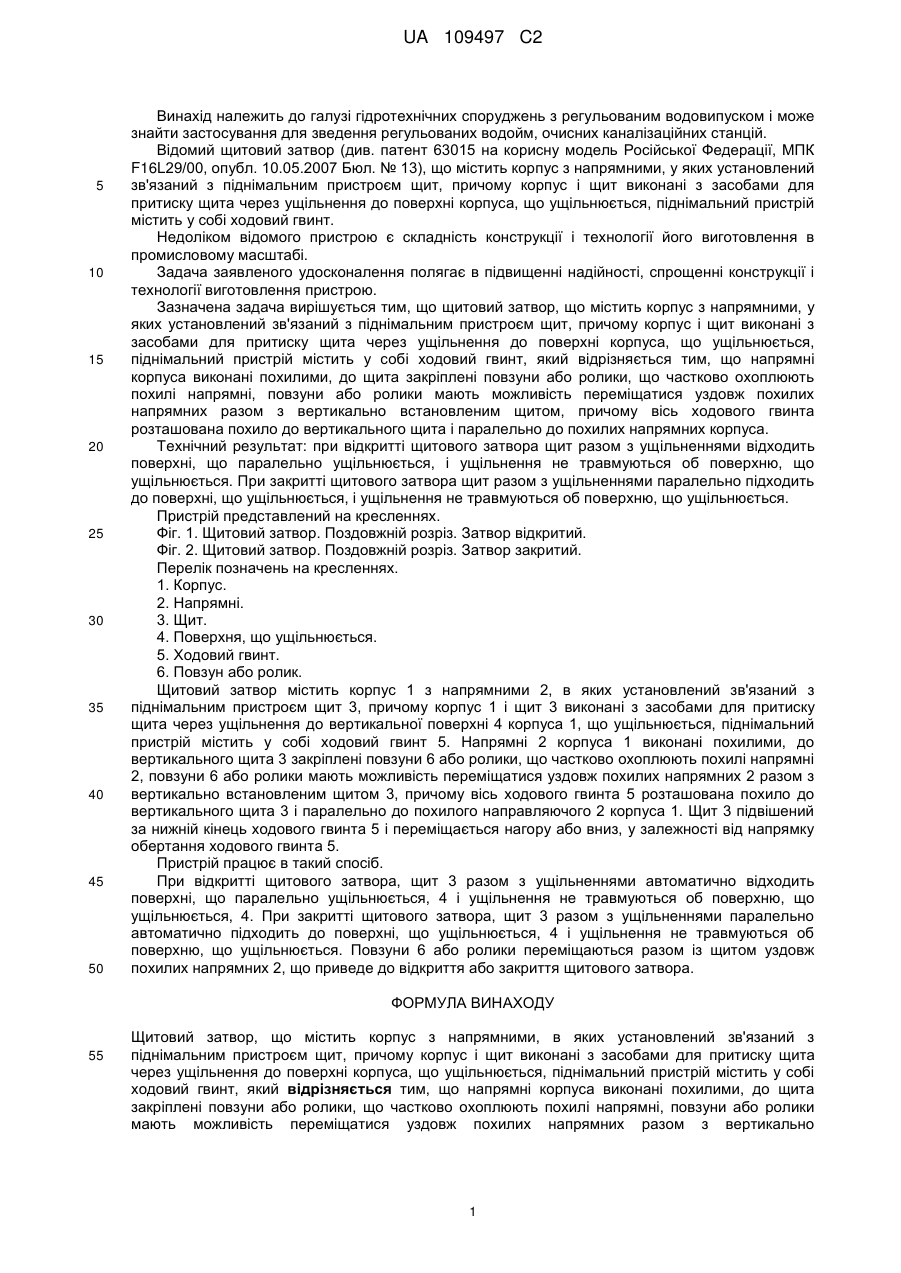

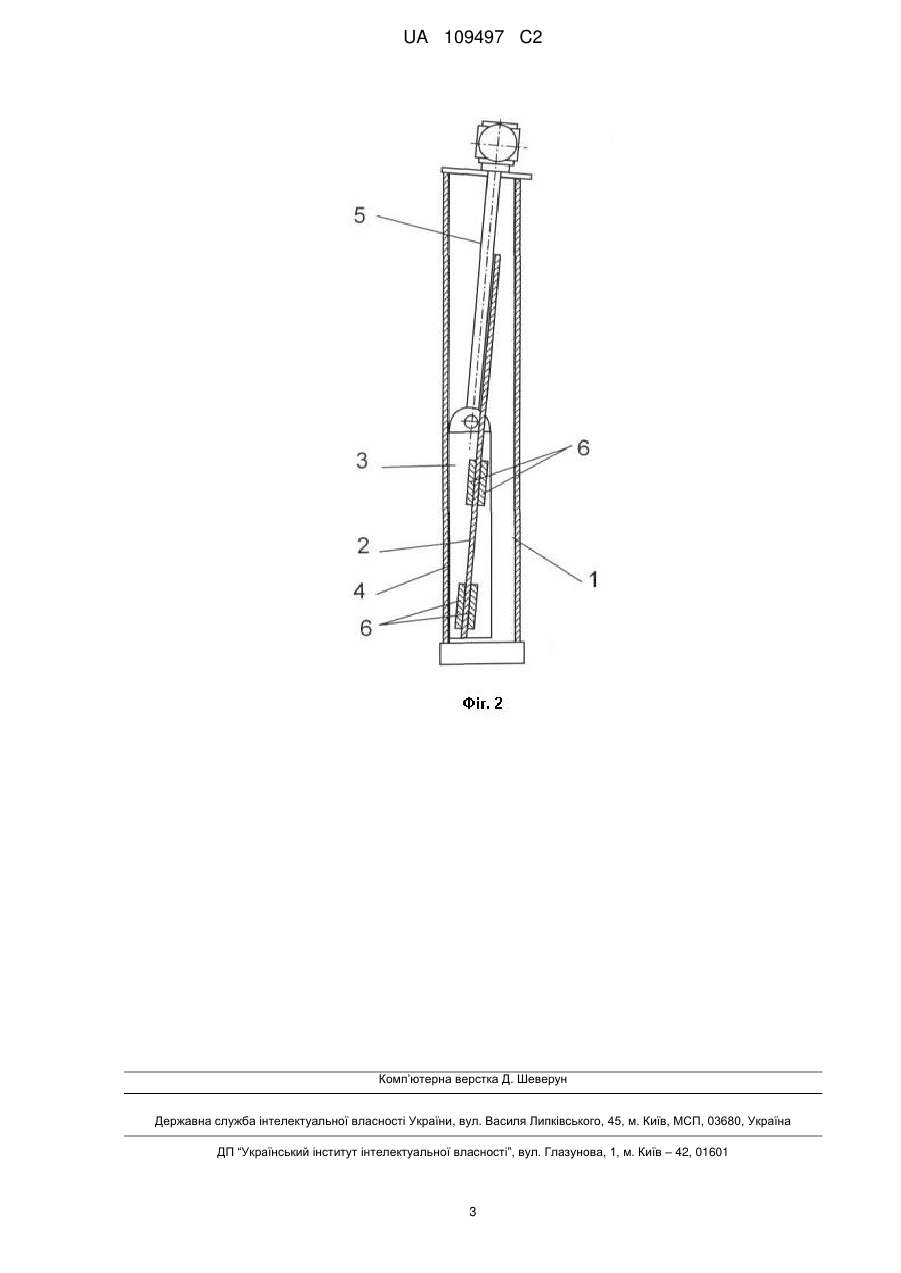

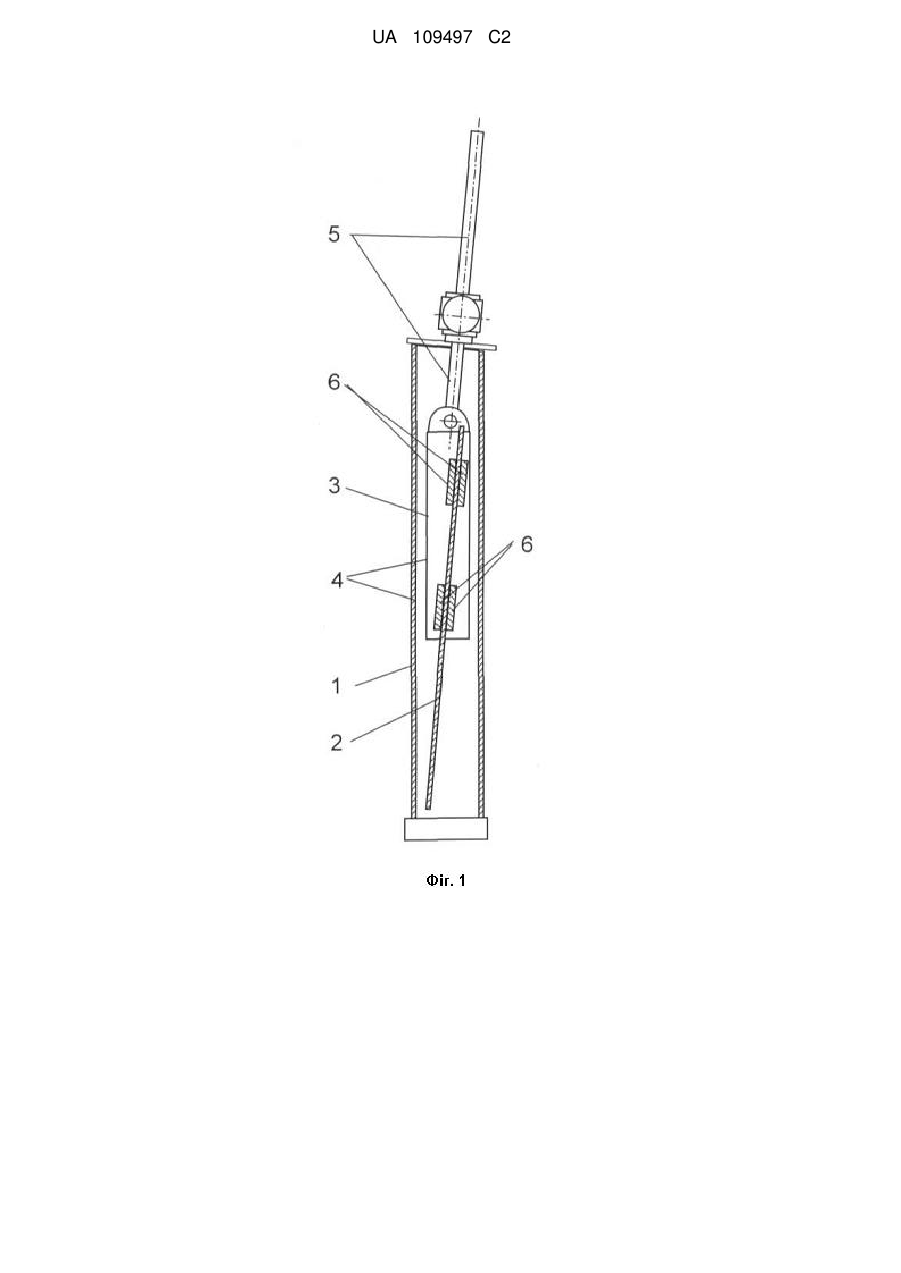

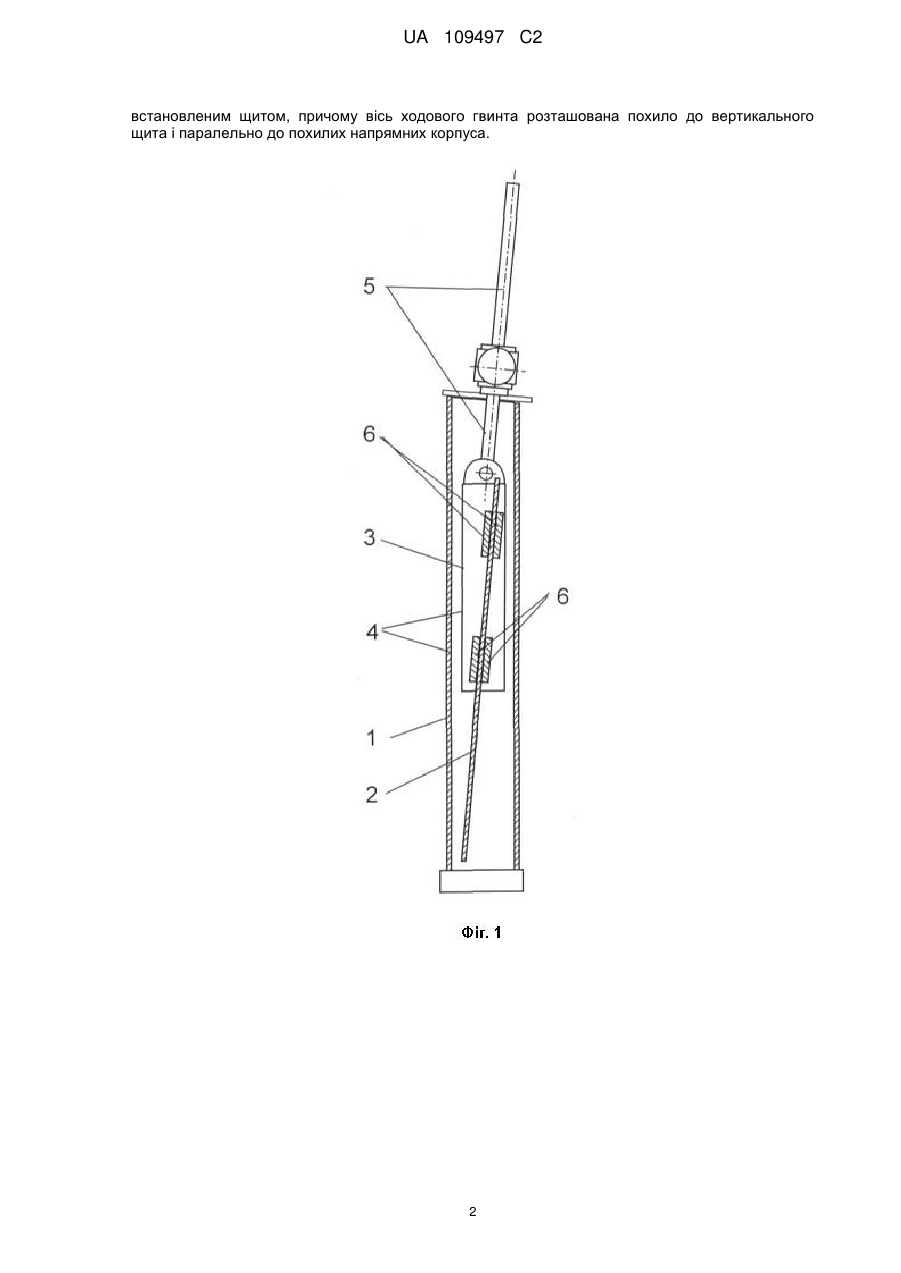

Реферат: Заявлений винахід належить до галузі гідротехнічних споруджень з регульованим водовипуском і може знайти застосування для зведення регульованих водойм, очисних каналізаційних станцій. Відповідно до винаходу щитовий затвор містить корпус з напрямними, у яких установлений зв'язаний з піднімальним пристроєм щит, причому корпус і щит виконані з засобами для притиску щита через ущільнення до поверхні корпуса, що ущільнюється, піднімальний пристрій містить у собі ходовий гвинт, при цьому напрямні корпуса виконані похилими, до щита закріплені повзуни або ролики, що частково охоплюють похилі напрямні, повзуни або ролики мають можливість переміщатися уздовж похилих напрямних разом з вертикально встановленим щитом, причому вісь ходового гвинта розташована похило до вертикального щита і паралельно до похилих напрямних корпуса. UA 109497 C2 (12) UA 109497 C2 UA 109497 C2 5 10 15 20 25 30 35 40 45 50 Винахід належить до галузі гідротехнічних споруджень з регульованим водовипуском і може знайти застосування для зведення регульованих водойм, очисних каналізаційних станцій. Відомий щитовий затвор (див. патент 63015 на корисну модель Російської Федерації, МПК F16L29/00, опубл. 10.05.2007 Бюл. № 13), що містить корпус з напрямними, у яких установлений зв'язаний з піднімальним пристроєм щит, причому корпус і щит виконані з засобами для притиску щита через ущільнення до поверхні корпуса, що ущільнюється, піднімальний пристрій містить у собі ходовий гвинт. Недоліком відомого пристрою є складність конструкції і технології його виготовлення в промисловому масштабі. Задача заявленого удосконалення полягає в підвищенні надійності, спрощенні конструкції і технології виготовлення пристрою. Зазначена задача вирішується тим, що щитовий затвор, що містить корпус з напрямними, у яких установлений зв'язаний з піднімальним пристроєм щит, причому корпус і щит виконані з засобами для притиску щита через ущільнення до поверхні корпуса, що ущільнюється, піднімальний пристрій містить у собі ходовий гвинт, який відрізняється тим, що напрямні корпуса виконані похилими, до щита закріплені повзуни або ролики, що частково охоплюють похилі напрямні, повзуни або ролики мають можливість переміщатися уздовж похилих напрямних разом з вертикально встановленим щитом, причому вісь ходового гвинта розташована похило до вертикального щита і паралельно до похилих напрямних корпуса. Технічний результат: при відкритті щитового затвора щит разом з ущільненнями відходить поверхні, що паралельно ущільнюється, і ущільнення не травмуються об поверхню, що ущільнюється. При закритті щитового затвора щит разом з ущільненнями паралельно підходить до поверхні, що ущільнюється, і ущільнення не травмуються об поверхню, що ущільнюється. Пристрій представлений на кресленнях. Фіг. 1. Щитовий затвор. Поздовжній розріз. Затвор відкритий. Фіг. 2. Щитовий затвор. Поздовжній розріз. Затвор закритий. Перелік позначень на кресленнях. 1. Корпус. 2. Напрямні. 3. Щит. 4. Поверхня, що ущільнюється. 5. Ходовий гвинт. 6. Повзун або ролик. Щитовий затвор містить корпус 1 з напрямними 2, в яких установлений зв'язаний з піднімальним пристроєм щит 3, причому корпус 1 і щит 3 виконані з засобами для притиску щита через ущільнення до вертикальної поверхні 4 корпуса 1, що ущільнюється, піднімальний пристрій містить у собі ходовий гвинт 5. Напрямні 2 корпуса 1 виконані похилими, до вертикального щита 3 закріплені повзуни 6 або ролики, що частково охоплюють похилі напрямні 2, повзуни 6 або ролики мають можливість переміщатися уздовж похилих напрямних 2 разом з вертикально встановленим щитом 3, причому вісь ходового гвинта 5 розташована похило до вертикального щита 3 і паралельно до похилого направляючого 2 корпуса 1. Щит 3 підвішений за нижній кінець ходового гвинта 5 і переміщається нагору або вниз, у залежності від напрямку обертання ходового гвинта 5. Пристрій працює в такий спосіб. При відкритті щитового затвора, щит 3 разом з ущільненнями автоматично відходить поверхні, що паралельно ущільнюється, 4 і ущільнення не травмуються об поверхню, що ущільнюється, 4. При закритті щитового затвора, щит 3 разом з ущільненнями паралельно автоматично підходить до поверхні, що ущільнюється, 4 і ущільнення не травмуються об поверхню, що ущільнюється. Повзуни 6 або ролики переміщаються разом із щитом уздовж похилих напрямних 2, що приведе до відкриття або закриття щитового затвора. ФОРМУЛА ВИНАХОДУ 55 Щитовий затвор, що містить корпус з напрямними, в яких установлений зв'язаний з піднімальним пристроєм щит, причому корпус і щит виконані з засобами для притиску щита через ущільнення до поверхні корпуса, що ущільнюється, піднімальний пристрій містить у собі ходовий гвинт, який відрізняється тим, що напрямні корпуса виконані похилими, до щита закріплені повзуни або ролики, що частково охоплюють похилі напрямні, повзуни або ролики мають можливість переміщатися уздовж похилих напрямних разом з вертикально 1 UA 109497 C2 встановленим щитом, причому вісь ходового гвинта розташована похило до вертикального щита і паралельно до похилих напрямних корпуса. 2 UA 109497 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
