Трап штурмовий

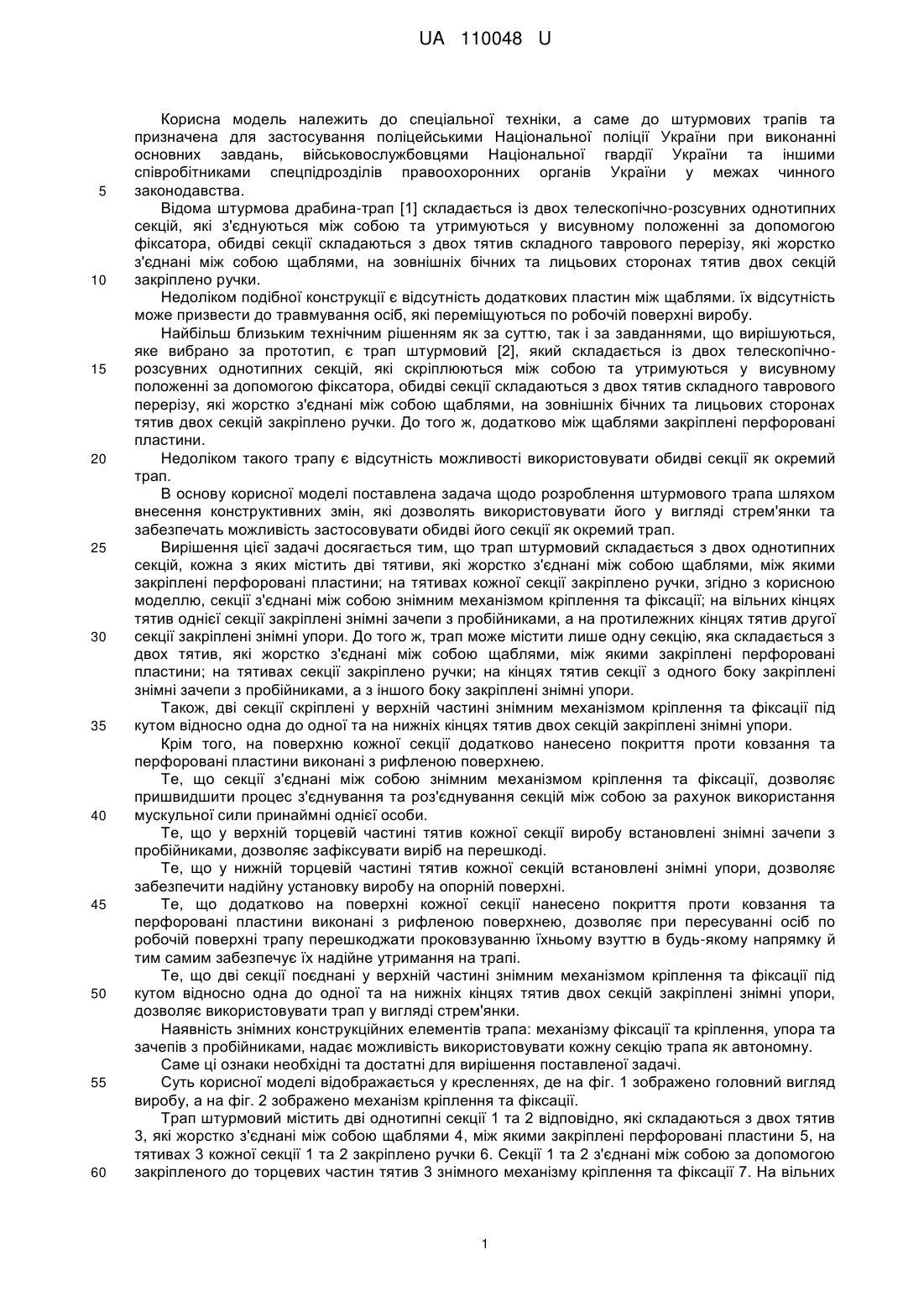

Реферат: Трап штурмовий складається з двох однотипних секцій, кожна з яких містить дві тятиви, які жорстко з'єднані між собою щаблями, між якими закріплені перфоровані пластини; на тятивах кожної секції закріплено ручки, причому секції з'єднані між собою знімним механізмом кріплення та фіксації; на вільних кінцях тятив однієї секції закріплені знімні зачепи з пробійниками, а на протилежних кінцях тятив другої секції закріплені знімні упори. UA 110048 U (12) UA 110048 U UA 110048 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до спеціальної техніки, а саме до штурмових трапів та призначена для застосування поліцейськими Національної поліції України при виконанні основних завдань, військовослужбовцями Національної гвардії України та іншими співробітниками спецпідрозділів правоохоронних органів України у межах чинного законодавства. Відома штурмова драбина-трап [1] складається із двох телескопічно-розсувних однотипних секцій, які з'єднуються між собою та утримуються у висувному положенні за допомогою фіксатора, обидві секції складаються з двох тятив складного таврового перерізу, які жорстко з'єднані між собою щаблями, на зовнішніх бічних та лицьових сторонах тятив двох секцій закріплено ручки. Недоліком подібної конструкції є відсутність додаткових пластин між щаблями. їх відсутність може призвести до травмування осіб, які переміщуються по робочій поверхні виробу. Найбільш близьким технічним рішенням як за суттю, так і за завданнями, що вирішуються, яке вибрано за прототип, є трап штурмовий [2], який складається із двох телескопічнорозсувних однотипних секцій, які скріплюються між собою та утримуються у висувному положенні за допомогою фіксатора, обидві секції складаються з двох тятив складного таврового перерізу, які жорстко з'єднані між собою щаблями, на зовнішніх бічних та лицьових сторонах тятив двох секцій закріплено ручки. До того ж, додатково між щаблями закріплені перфоровані пластини. Недоліком такого трапу є відсутність можливості використовувати обидві секції як окремий трап. В основу корисної моделі поставлена задача щодо розроблення штурмового трапа шляхом внесення конструктивних змін, які дозволять використовувати його у вигляді стрем'янки та забезпечать можливість застосовувати обидві його секції як окремий трап. Вирішення цієї задачі досягається тим, що трап штурмовий складається з двох однотипних секцій, кожна з яких містить дві тятиви, які жорстко з'єднані між собою щаблями, між якими закріплені перфоровані пластини; на тятивах кожної секції закріплено ручки, згідно з корисною моделлю, секції з'єднані між собою знімним механізмом кріплення та фіксації; на вільних кінцях тятив однієї секції закріплені знімні зачепи з пробійниками, а на протилежних кінцях тятив другої секції закріплені знімні упори. До того ж, трап може містити лише одну секцію, яка складається з двох тятив, які жорстко з'єднані між собою щаблями, між якими закріплені перфоровані пластини; на тятивах секції закріплено ручки; на кінцях тятив секції з одного боку закріплені знімні зачепи з пробійниками, а з іншого боку закріплені знімні упори. Також, дві секції скріплені у верхній частині знімним механізмом кріплення та фіксації під кутом відносно одна до одної та на нижніх кінцях тятив двох секцій закріплені знімні упори. Крім того, на поверхню кожної секції додатково нанесено покриття проти ковзання та перфоровані пластини виконані з рифленою поверхнею. Те, що секції з'єднані між собою знімним механізмом кріплення та фіксації, дозволяє пришвидшити процес з'єднування та роз'єднування секцій між собою за рахунок використання мускульної сили принаймні однієї особи. Те, що у верхній торцевій частині тятив кожної секції виробу встановлені знімні зачепи з пробійниками, дозволяє зафіксувати виріб на перешкоді. Те, що у нижній торцевій частині тятив кожної секцій встановлені знімні упори, дозволяє забезпечити надійну установку виробу на опорній поверхні. Те, що додатково на поверхні кожної секції нанесено покриття проти ковзання та перфоровані пластини виконані з рифленою поверхнею, дозволяє при пересуванні осіб по робочій поверхні трапу перешкоджати проковзуванню їхньому взуттю в будь-якому напрямку й тим самим забезпечує їх надійне утримання на трапі. Те, що дві секції поєднані у верхній частині знімним механізмом кріплення та фіксації під кутом відносно одна до одної та на нижніх кінцях тятив двох секцій закріплені знімні упори, дозволяє використовувати трап у вигляді стрем'янки. Наявність знімних конструкційних елементів трапа: механізму фіксації та кріплення, упора та зачепів з пробійниками, надає можливість використовувати кожну секцію трапа як автономну. Саме ці ознаки необхідні та достатні для вирішення поставленої задачі. Суть корисної моделі відображається у кресленнях, де на фіг. 1 зображено головний вигляд виробу, а на фіг. 2 зображено механізм кріплення та фіксації. Трап штурмовий містить дві однотипні секції 1 та 2 відповідно, які складаються з двох тятив 3, які жорстко з'єднані між собою щаблями 4, між якими закріплені перфоровані пластини 5, на тятивах 3 кожної секції 1 та 2 закріплено ручки 6. Секції 1 та 2 з'єднані між собою за допомогою закріпленого до торцевих частин тятив 3 знімного механізму кріплення та фіксації 7. На вільних 1 UA 110048 U 5 10 15 20 25 кінцях тятив 3 однієї секції 1 закріплені знімні зачепи 8 з пробійниками, а на протилежних кінцях тятив 3 другої секції 2 закріплені знімні упори 9. Для установки трапа до вибраного об'єкта штурму (наприклад, пасажирські вагони, автобуси, огорожі, нижні поверхи будівель й споруд тощо) необхідно з'єднати секції 1 та 2 між собою механізмом кріплення та фіксації 7 за рахунок використання мускульної сили принаймні однієї особи. Потім необхідно закріпити на кінці тятив 3 секції 1 знімні зачепи 8 з пробійниками, а на кінці тятив 3 секції 2 - знімні упори 9. Зібраний трап встановлюється поверх перешкоди, що долається. При наявності скляних конструкцій, які перешкоджають встановленню трапа, вони руйнуються за допомогою пробійників. Стійкість встановленого трапу забезпечується: зверху знімними зачепами 8 секції 1, а знизу знімними упорами 9 секції 2. Для усунення розгойдування секцій 1 та 2 трапа при пересуванні по ньому осіб використовують бокові ручки 6. Також, ручки 6 використовують для зручного перенесення трапа. Роз'єднання секцій 1 та 2 трапа здійснюється однією особою за умови роз'єднання вузла кріплення та фіксації 7. Таким чином, наведена вище корисна модель дозволяє: надійно утримувати на робочій поверхні трапа одночасно 2-х осіб зі спорядженням сумарною масою не більше 240±10 кг на відстані, що не менше довжини однієї секції; використовувати кожну секцію трапа як окремий трап; застосовувати трап у вигляді стрем'янки. Виріб рекомендується до застосування під час проведення навчально-тренувальних занять та спеціальних операцій співробітниками спеціальних підрозділів правоохоронних органів України при виконанні ними службових завдань. Джерела інформації: 1. Патент України №UA 90126. Драбина штурмова. МПК Е06С 1/00, опубл. 12.05.2014, бюл. № 9. 2. Патент України №UA 99807. Трап штурмовий. МПК Е06С 1/00, опубл. 25.06.2015, бюл. № 12. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Трап штурмовий, що складається з двох однотипних секцій, кожна з яких містить дві тятиви, які жорстко з'єднані між собою щаблями, між якими закріплені перфоровані пластини; на тятивах кожної секції закріплено ручки, який відрізняється тим, що секції з'єднані між собою знімним механізмом кріплення та фіксації; на вільних кінцях тятив однієї секції закріплені знімні зачепи з пробійниками, а на протилежних кінцях тятив другої секції закріплені знімні упори. 2. Трап штурмовий за п. 1, який відрізняється тим, що складається з однієї секції, яка містить дві тятиви, які жорстко з'єднані між собою щаблями, між якими закріплені перфоровані пластини; на тятивах секції закріплено ручки; на кінцях тятив секції з одного боку закріплені знімні зачепи з пробійниками, а з іншого боку закріплені знімні упори. 3. Трап штурмовий за п. 1, який відрізняється тим, що дві секції скріплюються у верхній частині знімним механізмом кріплення та фіксації під кутом відносно одна до одної та на нижніх кінцях тятив двох секцій закріплені знімні упори. 4. Трап штурмовий за п. 1, який відрізняється тим, що на поверхню кожної секції додатково нанесено покриття проти ковзання та перфоровані пластини, виконані з рифленою поверхнею. 2 UA 110048 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
