Плоска сушильна установка

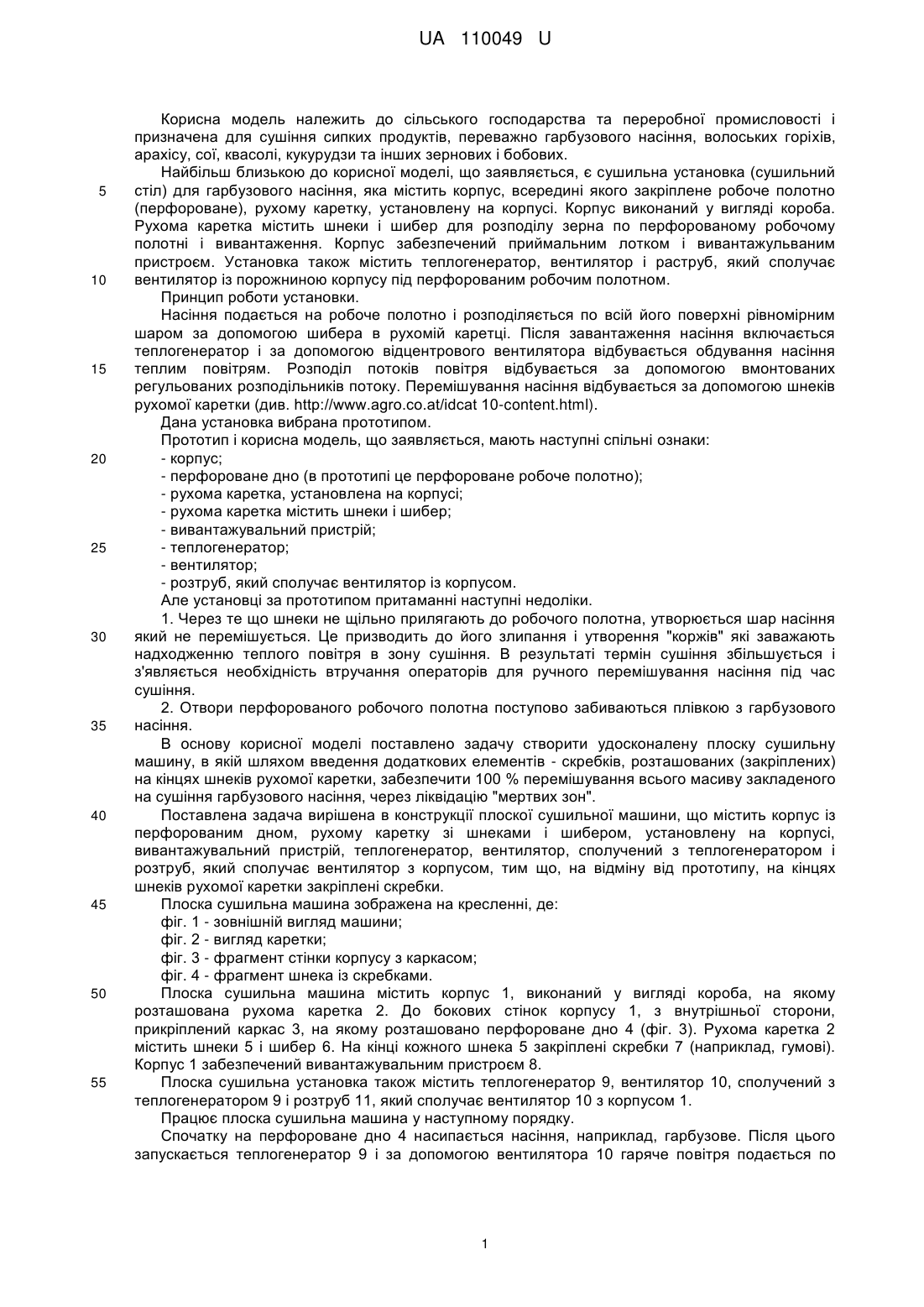

Реферат: Плоска сушильна машина, що містить корпус із перфорованим дном, рухому каретку з шнеками і шибером, установлену на корпусі, вивантажувальний пристрій, теплогенератор, вентилятор, сполучений з теплогенератором, і раструб, який сполучає вентилятор з корпусом, причому на кінцях шнеків рухомої каретки закріплені скребки. UA 110049 U (54) ПЛОСКА СУШИЛЬНА УСТАНОВКА UA 110049 U UA 110049 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільського господарства та переробної промисловості і призначена для сушіння сипких продуктів, переважно гарбузового насіння, волоських горіхів, арахісу, сої, квасолі, кукурудзи та інших зернових і бобових. Найбільш близькою до корисної моделі, що заявляється, є сушильна установка (сушильний стіл) для гарбузового насіння, яка містить корпус, всередині якого закріплене робоче полотно (перфороване), рухому каретку, установлену на корпусі. Корпус виконаний у вигляді короба. Рухома каретка містить шнеки і шибер для розподілу зерна по перфорованому робочому полотні і вивантаження. Корпус забезпечений приймальним лотком і вивантажульваним пристроєм. Установка також містить теплогенератор, вентилятор і раструб, який сполучає вентилятор із порожниною корпусу під перфорованим робочим полотном. Принцип роботи установки. Насіння подається на робоче полотно і розподіляється по всій його поверхні рівномірним шаром за допомогою шибера в рухомій каретці. Після завантаження насіння включається теплогенератор і за допомогою відцентрового вентилятора відбувається обдування насіння теплим повітрям. Розподіл потоків повітря відбувається за допомогою вмонтованих регульованих розподільників потоку. Перемішування насіння відбувається за допомогою шнеків рухомої каретки (див. http://www.agro.co.at/idcat 10-content.html). Дана установка вибрана прототипом. Прототип і корисна модель, що заявляється, мають наступні спільні ознаки: - корпус; - перфороване дно (в прототипі це перфороване робоче полотно); - рухома каретка, установлена на корпусі; - рухома каретка містить шнеки і шибер; - вивантажувальний пристрій; - теплогенератор; - вентилятор; - розтруб, який сполучає вентилятор із корпусом. Але установці за прототипом притаманні наступні недоліки. 1. Через те що шнеки не щільно прилягають до робочого полотна, утворюється шар насіння який не перемішується. Це призводить до його злипання і утворення "коржів" які заважають надходженню теплого повітря в зону сушіння. В результаті термін сушіння збільшується і з'являється необхідність втручання операторів для ручного перемішування насіння під час сушіння. 2. Отвори перфорованого робочого полотна поступово забиваються плівкою з гарбузового насіння. В основу корисної моделі поставлено задачу створити удосконалену плоску сушильну машину, в якій шляхом введення додаткових елементів - скребків, розташованих (закріплених) на кінцях шнеків рухомої каретки, забезпечити 100 % перемішування всього масиву закладеного на сушіння гарбузового насіння, через ліквідацію "мертвих зон". Поставлена задача вирішена в конструкції плоскої сушильної машини, що містить корпус із перфорованим дном, рухому каретку зі шнеками і шибером, установлену на корпусі, вивантажувальний пристрій, теплогенератор, вентилятор, сполучений з теплогенератором і розтруб, який сполучає вентилятор з корпусом, тим що, на відміну від прототипу, на кінцях шнеків рухомої каретки закріплені скребки. Плоска сушильна машина зображена на кресленні, де: фіг. 1 - зовнішній вигляд машини; фіг. 2 - вигляд каретки; фіг. 3 - фрагмент стінки корпусу з каркасом; фіг. 4 - фрагмент шнека із скребками. Плоска сушильна машина містить корпус 1, виконаний у вигляді короба, на якому розташована рухома каретка 2. До бокових стінок корпусу 1, з внутрішньої сторони, прикріплений каркас 3, на якому розташовано перфороване дно 4 (фіг. 3). Рухома каретка 2 містить шнеки 5 і шибер 6. На кінці кожного шнека 5 закріплені скребки 7 (наприклад, гумові). Корпус 1 забезпечений вивантажувальним пристроєм 8. Плоска сушильна установка також містить теплогенератор 9, вентилятор 10, сполучений з теплогенератором 9 і розтруб 11, який сполучає вентилятор 10 з корпусом 1. Працює плоска сушильна машина у наступному порядку. Спочатку на перфороване дно 4 насипається насіння, наприклад, гарбузове. Після цього запускається теплогенератор 9 і за допомогою вентилятора 10 гаряче повітря подається по 1 UA 110049 U 5 10 розтрубу 11 в корпус 1 у простір під перфорованим дном 4. Підігріте повітря проходить крізь отвори у перфорованому дні 4 і крізь шар насіння, сушить його, випаровуючи вологу. Для запобігання утворенню кірки, а також забезпечення рівномірного просушування насіння рухома каретка 2 періодично (із заданим інтервалом часу) пересувається над шаром насіння, розташованого на перфорованому дні 4. Еластичні скребки 7, закріплені на кінцях шнеків 5, щільно прилягають до поверхні перфорованого дна 4, і запобігають утворенню шару насіння який не перемішується і тим самим забезпечують 100 % перемішування сировини підчас сушіння. Крім того, еластичні скребки 7 забезпечують очищення отворів перфорованого дна 4 від плівки гарбузового насіння. Цикл повторюється необхідну кількість раз, в залежності від вихідної вологи насіння і заданого кінцевого вмісту вологи насіння. Висушене насіння видаляється з корпусу 1 крізь вивантажувальний пристрій 8. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Плоска сушильна машина, що містить корпус із перфорованим дном, рухому каретку з шнеками і шибером, установлену на корпусі, вивантажувальний пристрій, теплогенератор, вентилятор, сполучений з теплогенератором, і раструб, який сполучає вентилятор з корпусом, яка відрізняється тим, що на кінцях шнеків рухомої каретки закріплені скребки. 2 UA 110049 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
