Незнімна блок-опалубка для монолітного будівництва

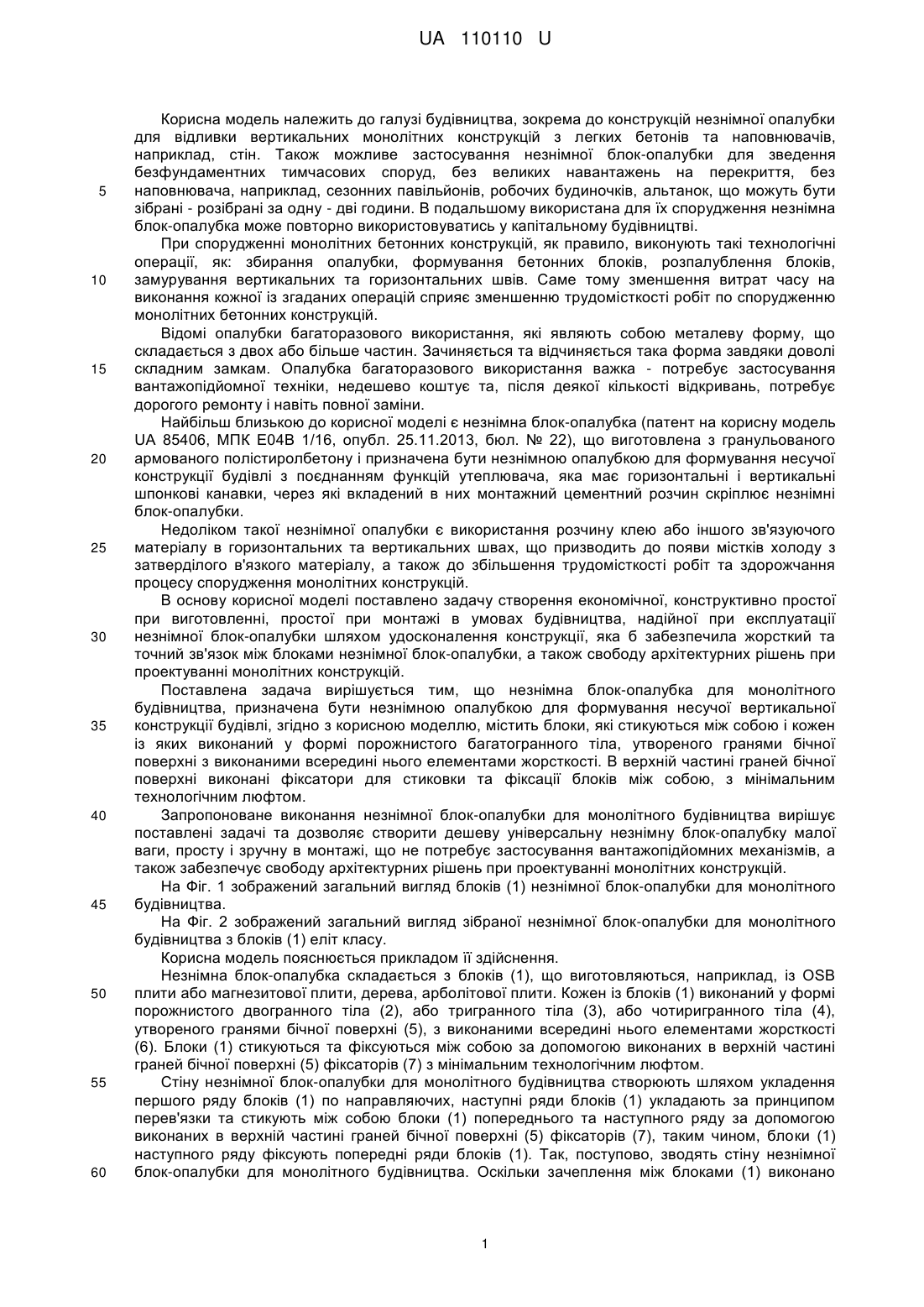

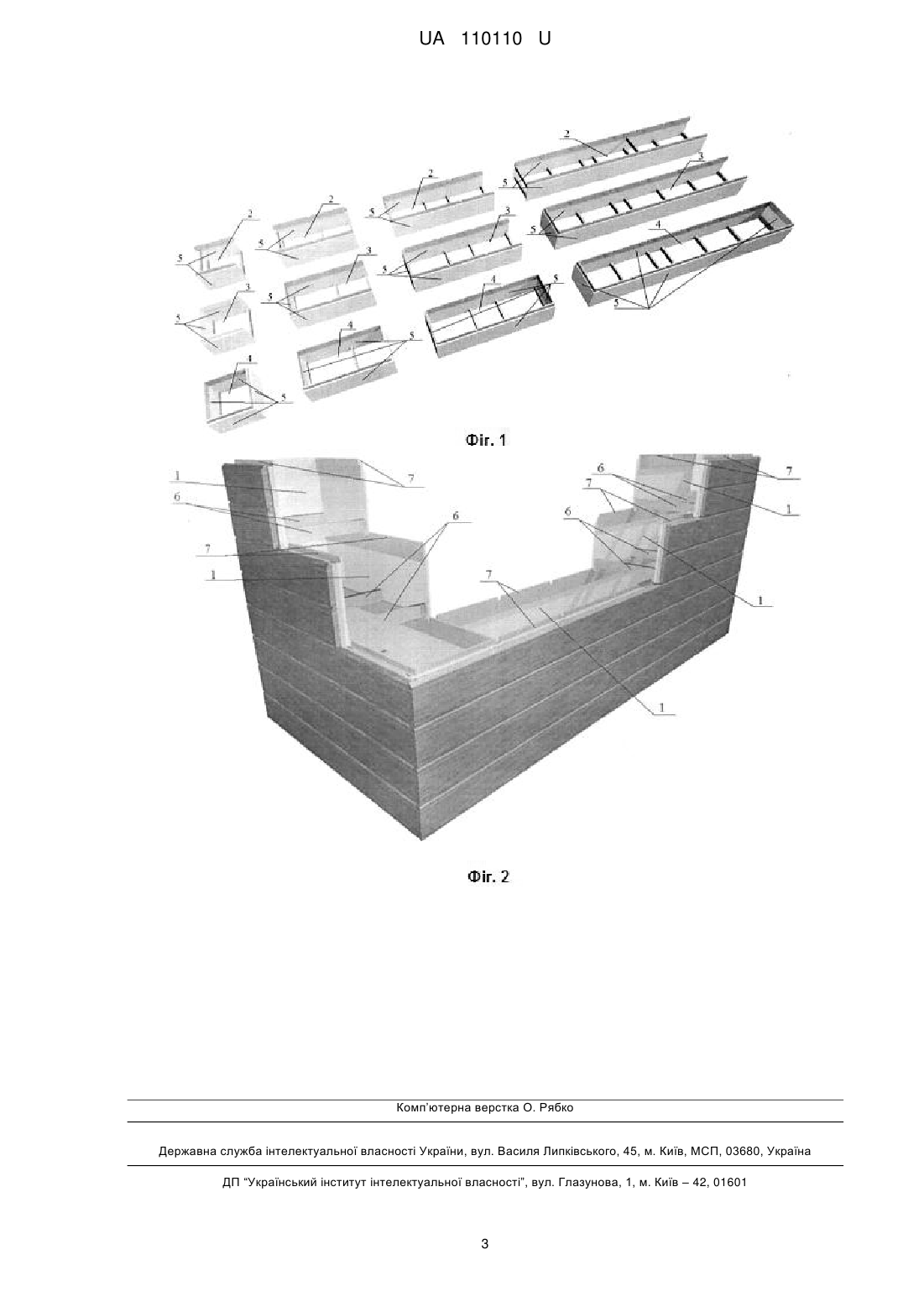

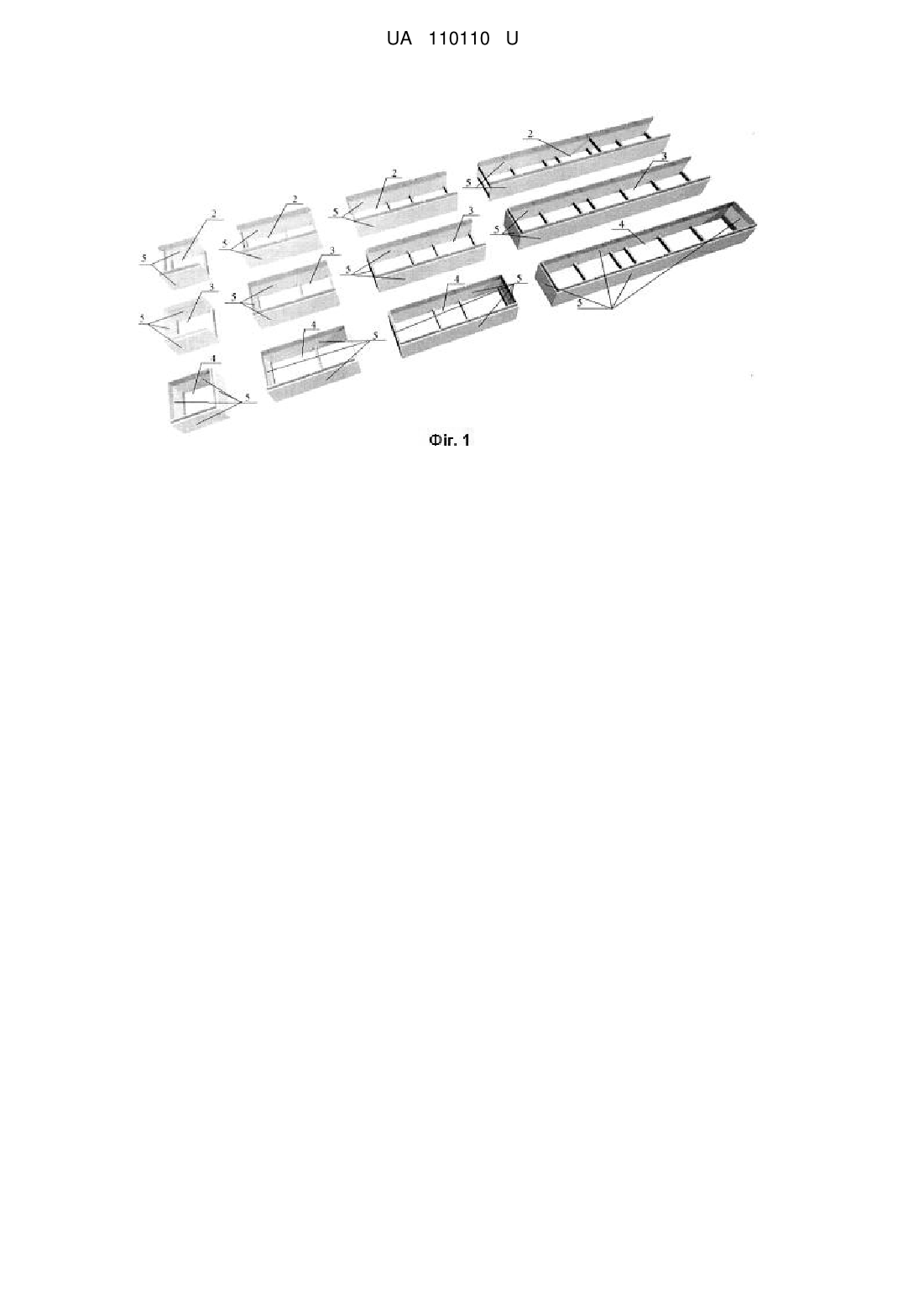

Реферат: Незнімна блок-опалубка для монолітного будівництва призначена бути незнімною опалубкою для формування несучої вертикальної конструкції будівлі. Опалубка містить блоки, які стикуються між собою, і кожен із яких виконаний у формі порожнистого багатогранного тіла, утвореного гранями бічної поверхні з виконаними всередині нього елементами жорсткості, а в верхній частині граней бічної поверхні виконані фіксатори для стиковки та фіксації блоків між собою, з мінімальним технологічним люфтом. UA 110110 U (12) UA 110110 U UA 110110 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, зокрема до конструкцій незнімної опалубки для відливки вертикальних монолітних конструкцій з легких бетонів та наповнювачів, наприклад, стін. Також можливе застосування незнімної блок-опалубки для зведення безфундаментних тимчасових споруд, без великих навантажень на перекриття, без наповнювача, наприклад, сезонних павільйонів, робочих будиночків, альтанок, що можуть бути зібрані - розібрані за одну - дві години. В подальшому використана для їх спорудження незнімна блок-опалубка може повторно використовуватись у капітальному будівництві. При спорудженні монолітних бетонних конструкцій, як правило, виконують такі технологічні операції, як: збирання опалубки, формування бетонних блоків, розпалублення блоків, замурування вертикальних та горизонтальних швів. Саме тому зменшення витрат часу на виконання кожної із згаданих операцій сприяє зменшенню трудомісткості робіт по спорудженню монолітних бетонних конструкцій. Відомі опалубки багаторазового використання, які являють собою металеву форму, що складається з двох або більше частин. Зачиняється та відчиняється така форма завдяки доволі складним замкам. Опалубка багаторазового використання важка - потребує застосування вантажопідйомної техніки, недешево коштує та, після деякої кількості відкривань, потребує дорогого ремонту і навіть повної заміни. Найбільш близькою до корисної моделі є незнімна блок-опалубка (патент на корисну модель UA 85406, МПК Е04В 1/16, опубл. 25.11.2013, бюл. № 22), що виготовлена з гранульованого армованого полістиролбетону і призначена бути незнімною опалубкою для формування несучої конструкції будівлі з поєднанням функцій утеплювача, яка має горизонтальні і вертикальні шпонкові канавки, через які вкладений в них монтажний цементний розчин скріплює незнімні блок-опалубки. Недоліком такої незнімної опалубки є використання розчину клею або іншого зв'язуючого матеріалу в горизонтальних та вертикальних швах, що призводить до появи містків холоду з затверділого в'язкого матеріалу, а також до збільшення трудомісткості робіт та здорожчання процесу спорудження монолітних конструкцій. В основу корисної моделі поставлено задачу створення економічної, конструктивно простої при виготовленні, простої при монтажі в умовах будівництва, надійної при експлуатації незнімної блок-опалубки шляхом удосконалення конструкції, яка б забезпечила жорсткий та точний зв'язок між блоками незнімної блок-опалубки, а також свободу архітектурних рішень при проектуванні монолітних конструкцій. Поставлена задача вирішується тим, що незнімна блок-опалубка для монолітного будівництва, призначена бути незнімною опалубкою для формування несучої вертикальної конструкції будівлі, згідно з корисною моделлю, містить блоки, які стикуються між собою і кожен із яких виконаний у формі порожнистого багатогранного тіла, утвореного гранями бічної поверхні з виконаними всередині нього елементами жорсткості. В верхній частині граней бічної поверхні виконані фіксатори для стиковки та фіксації блоків між собою, з мінімальним технологічним люфтом. Запропоноване виконання незнімної блок-опалубки для монолітного будівництва вирішує поставлені задачі та дозволяє створити дешеву універсальну незнімну блок-опалубку малої ваги, просту і зручну в монтажі, що не потребує застосування вантажопідйомних механізмів, а також забезпечує свободу архітектурних рішень при проектуванні монолітних конструкцій. На Фіг. 1 зображений загальний вигляд блоків (1) незнімної блок-опалубки для монолітного будівництва. На Фіг. 2 зображений загальний вигляд зібраної незнімної блок-опалубки для монолітного будівництва з блоків (1) еліт класу. Корисна модель пояснюється прикладом її здійснення. Незнімна блок-опалубка складається з блоків (1), що виготовляються, наприклад, із OSB плити або магнезитової плити, дерева, арболітової плити. Кожен із блоків (1) виконаний у формі порожнистого двогранного тіла (2), або тригранного тіла (3), або чотиригранного тіла (4), утвореного гранями бічної поверхні (5), з виконаними всередині нього елементами жорсткості (6). Блоки (1) стикуються та фіксуються між собою за допомогою виконаних в верхній частині граней бічної поверхні (5) фіксаторів (7) з мінімальним технологічним люфтом. Стіну незнімної блок-опалубки для монолітного будівництва створюють шляхом укладення першого ряду блоків (1) по направляючих, наступні ряди блоків (1) укладають за принципом перев'язки та стикують між собою блоки (1) попереднього та наступного ряду за допомогою виконаних в верхній частині граней бічної поверхні (5) фіксаторів (7), таким чином, блоки (1) наступного ряду фіксують попередні ряди блоків (1). Так, поступово, зводять стіну незнімної блок-опалубки для монолітного будівництва. Оскільки зачеплення між блоками (1) виконано 1 UA 110110 U 5 10 15 20 25 30 35 40 45 ковзним, то опалубка може бути легко розібрана, якщо монолітна суміш ще не залита. Елементи жорсткості (6) блоків (1) розташовані один від одного на визначеній відстані, що забезпечує мінімальний опір протіканню монолітної суміші через блоки (1), а також, за потреби, дозволяють розмістити в середині блоків (1) арматурні стрижні, які розташовують по довжині стіни. Кути стін незнімної блок-опалубки теж укладаються за принципом перев'язки. В блоках (1) прийнятий модульний крок, зручний для будівництва і декілька типорозмірів по довжині (Фіг. 1). Таким чином можливо створювати будь-які стіни, колони, еркери, повороти, виступи. Саме це дає можливість розширення архітектурних рішень, оскільки немає обмежень жодними іншими конструктивними елементами, наприклад, за типом перемичок, лісів. Заливка монолітною сумішшю відбувається поетапно, в залежності від вибраного наповнювача, по 2-4 ряди (60-120 см) і в залежності від часу отримання первинної міцності (3-10 2 годин). На будинок загальною площею 100 м 2-4 ряди боксів один робітних розкладає за 20-50 хвилин, заливає, в залежності від вибраного наповнювача, за 2-5 годин. Таким чином, після заливки незнімної блок-опалубки монолітною сумішшю стіна має зовнішній шар більш щільний, ніж внутрішній, який надає стіні властивості зовнішнього армування, а більш легкий внутрішній шар може використовуватись як утеплювач. Зовнішній шар дозволяє без додаткових свердлень, дюбелів та ін. забивати цвяхи й закручувати шурупи й саморізи. Елементи жорсткості (6) можуть знаходитись в нижній частині блоків (1), в такому випадку при заливці монолітною сумішшю верхня частина граней бічної поверхні (5) блоків (1) відхиляється назовні та притискується до блоку (1) наступного ряду, таким чином ущільнюються та герметизуються стики між блоками (1) попереднього та наступного ряду. В разі спорудження перемичок та/або козирків, додатково, до блоків (1) нижнього ряду знизу кріплять саморізами листи, наприклад з OSB. Можливо виконувати блоки (1) еліт класу таким чином, щоб бічна грань бічної поверхні (5), яка формує зовнішню та/або внутрішню сторону стіни, відразу виконувалась з чистовим оздобленням, наприклад, покраскою, рустовкою камінням, планкеном, або будь-яким іншим оздоблювальним матеріалом. Легкість монтажу блоків (1) дозволяє будь-якій людині, без кваліфікації, зібрати незнімну блок-опалубку для монолітного будівництва. Система фіксації блоків (1), фіксатори (7), забезпечує точну геометрію стін, завдяки мінімальному технологічному люфту. А при використанні блоків (1) еліт класу не потрібні оздоблювальні роботи стін. Корисна модель незнімної блок-опалубки для монолітного будівництва, що описана вище, може бути виготовлена в промислових умовах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Незнімна блок-опалубка для монолітного будівництва, призначена бути незнімною опалубкою для формування несучої вертикальної конструкції будівлі, яка відрізняється тим, що містить блоки, які стикуються між собою, і кожен із яких виконаний у формі порожнистого багатогранного тіла, утвореного гранями бічної поверхні з виконаними всередині нього елементами жорсткості, в верхній частині граней бічної поверхні виконані фіксатори для стиковки та фіксації блоків між собою, з мінімальним технологічним люфтом. 2. Незнімна блок-опалубка для монолітного будівництва за п. 1, яка відрізняється тим, що кожен із блоків виконаний у формі порожнистого двогранного тіла. 3. Незнімна блок-опалубка для монолітного будівництва за п. 1, яка відрізняється тим, що кожен із блоків виконаний у формі порожнистого тригранного тіла. 4. Незнімна блок-опалубка для монолітного будівництва за п. 1, яка відрізняється тим, що кожен із блоків виконаний у формі порожнистого чотиригранного тіла. 2 UA 110110 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
