Зовнішня фіксаційна система для репозиції застарілих пошкоджень задніх відділів тазового кільця

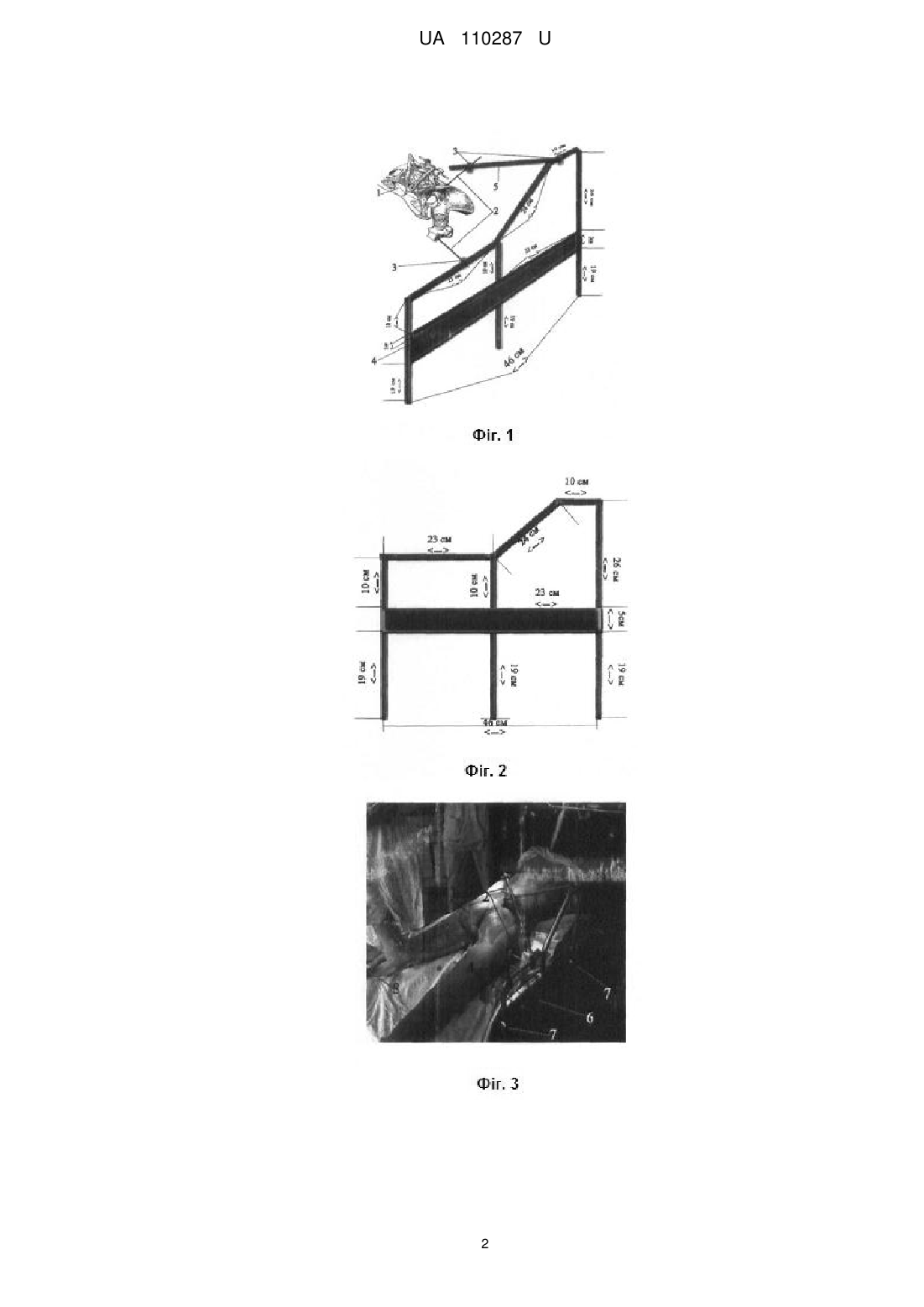

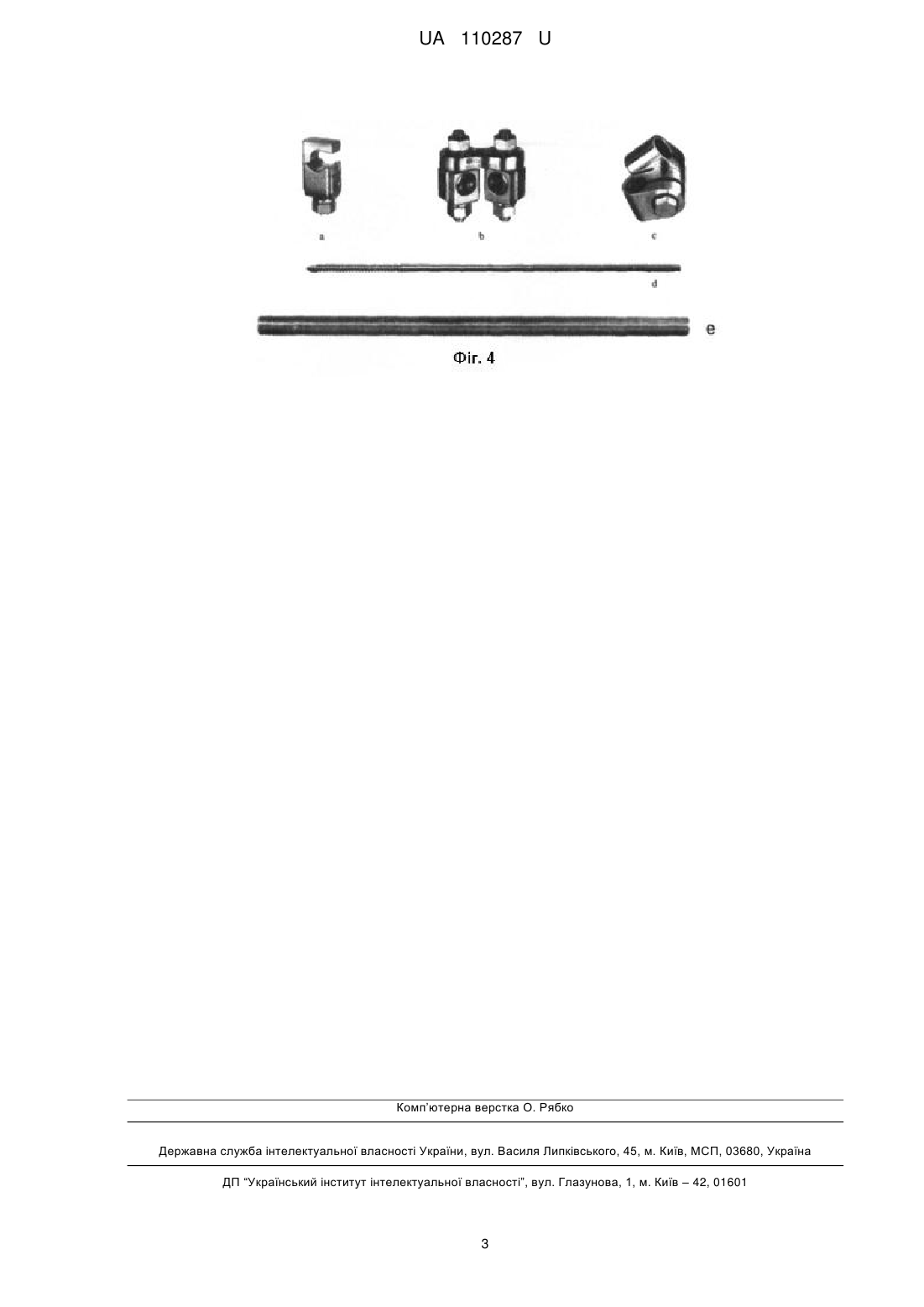

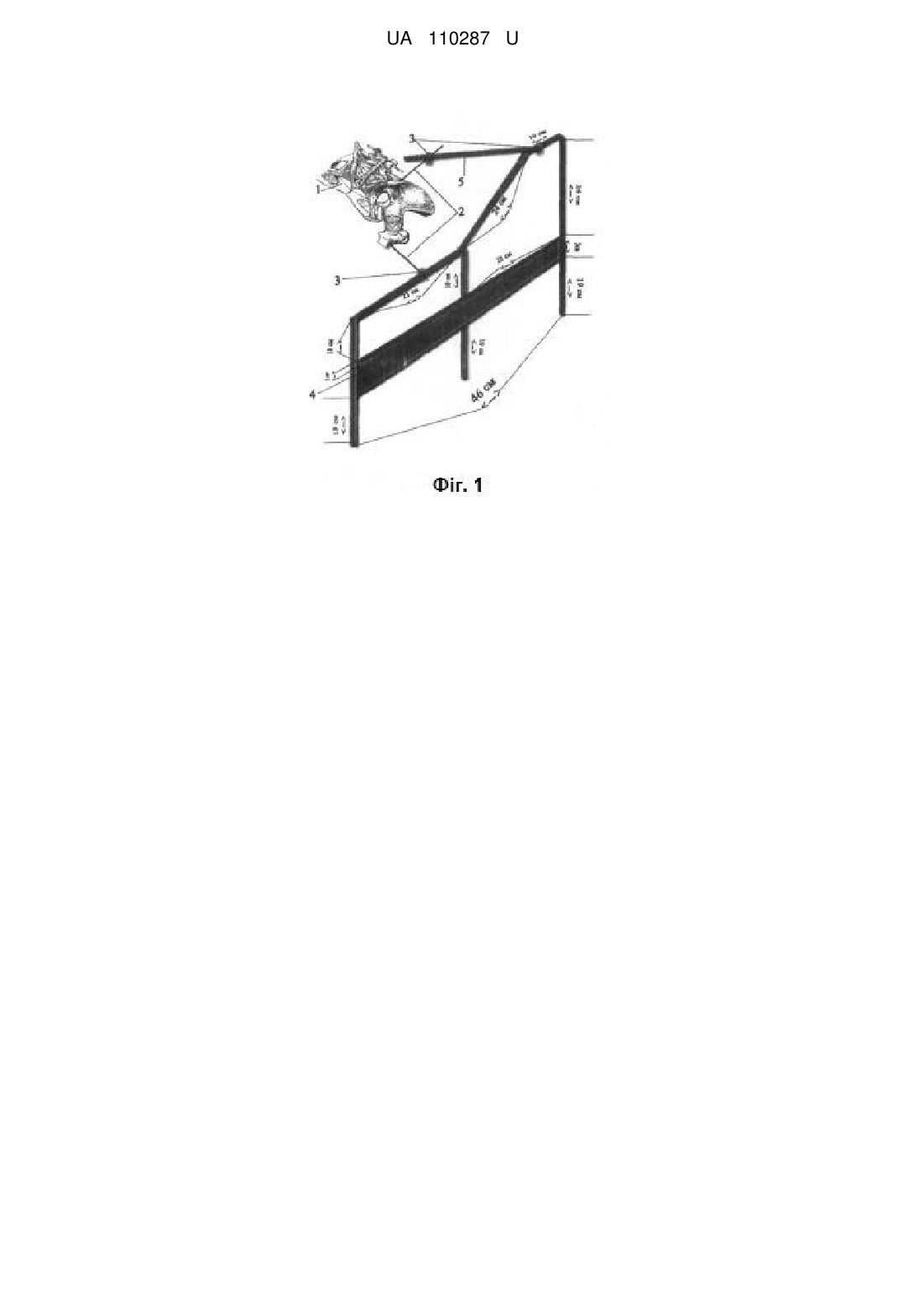

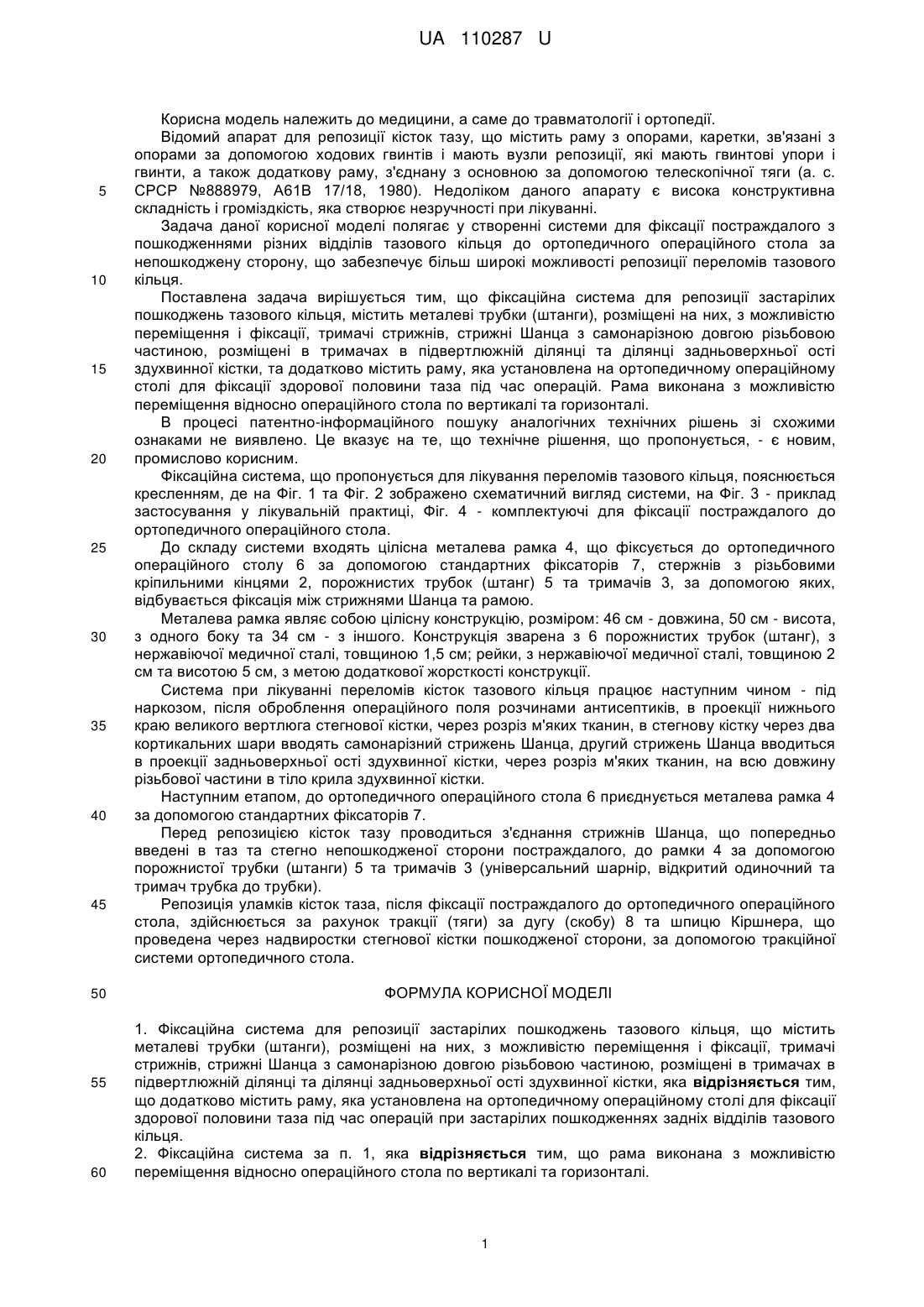

Реферат: Фіксаційна система для репозиції застарілих пошкоджень тазового кільця містить металеві трубки (штанги), розміщені на них, з можливістю переміщення і фіксації, тримачі стрижнів, стрижні Шанца з самонарізною довгою різьбовою частиною, розміщені в тримачах в підвертлюжній ділянці та ділянці задньоверхньої ості здухвинної кістки. Додатково містить раму, яка установлена на ортопедичному операційному столі для фіксації здорової половини таза під час операцій. UA 110287 U (12) UA 110287 U UA 110287 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до травматології і ортопедії. Відомий апарат для репозиції кісток тазу, що містить раму з опорами, каретки, зв'язані з опорами за допомогою ходових гвинтів і мають вузли репозиції, які мають гвинтові упори і гвинти, а також додаткову раму, з'єднану з основною за допомогою телескопічної тяги (а. с. СРСР №888979, А61В 17/18, 1980). Недоліком даного апарату є висока конструктивна складність і громіздкість, яка створює незручності при лікуванні. Задача даної корисної моделі полягає у створенні системи для фіксації постраждалого з пошкодженнями різних відділів тазового кільця до ортопедичного операційного стола за непошкоджену сторону, що забезпечує більш широкі можливості репозиції переломів тазового кільця. Поставлена задача вирішується тим, що фіксаційна система для репозиції застарілих пошкоджень тазового кільця, містить металеві трубки (штанги), розміщені на них, з можливістю переміщення і фіксації, тримачі стрижнів, стрижні Шанца з самонарізною довгою різьбовою частиною, розміщені в тримачах в підвертлюжній ділянці та ділянці задньоверхньої ості здухвинної кістки, та додатково містить раму, яка установлена на ортопедичному операційному столі для фіксації здорової половини таза під час операцій. Рама виконана з можливістю переміщення відносно операційного стола по вертикалі та горизонталі. В процесі патентно-інформаційного пошуку аналогічних технічних рішень зі схожими ознаками не виявлено. Це вказує на те, що технічне рішення, що пропонується, - є новим, промислово корисним. Фіксаційна система, що пропонується для лікування переломів тазового кільця, пояснюється кресленням, де на Фіг. 1 та Фіг. 2 зображено схематичний вигляд системи, на Фіг. 3 - приклад застосування у лікувальній практиці, Фіг. 4 - комплектуючі для фіксації постраждалого до ортопедичного операційного стола. До складу системи входять цілісна металева рамка 4, що фіксується до ортопедичного операційного столу 6 за допомогою стандартних фіксаторів 7, стержнів з різьбовими кріпильними кінцями 2, порожнистих трубок (штанг) 5 та тримачів 3, за допомогою яких, відбувається фіксація між стрижнями Шанца та рамою. Металева рамка являє собою цілісну конструкцію, розміром: 46 см - довжина, 50 см - висота, з одного боку та 34 см - з іншого. Конструкція зварена з 6 порожнистих трубок (штанг), з нержавіючої медичної сталі, товщиною 1,5 см; рейки, з нержавіючої медичної сталі, товщиною 2 см та висотою 5 см, з метою додаткової жорсткості конструкції. Система при лікуванні переломів кісток тазового кільця працює наступним чином - під наркозом, після оброблення операційного поля розчинами антисептиків, в проекції нижнього краю великого вертлюга стегнової кістки, через розріз м'яких тканин, в стегнову кістку через два кортикальних шари вводять самонарізний стрижень Шанца, другий стрижень Шанца вводиться в проекції задньоверхньої ості здухвинної кістки, через розріз м'яких тканин, на всю довжину різьбової частини в тіло крила здухвинної кістки. Наступним етапом, до ортопедичного операційного стола 6 приєднується металева рамка 4 за допомогою стандартних фіксаторів 7. Перед репозицією кісток тазу проводиться з'єднання стрижнів Шанца, що попередньо введені в таз та стегно непошкодженої сторони постраждалого, до рамки 4 за допомогою порожнистої трубки (штанги) 5 та тримачів 3 (універсальний шарнір, відкритий одиночний та тримач трубка до трубки). Репозиція уламків кісток таза, після фіксації постраждалого до ортопедичного операційного стола, здійснюється за рахунок тракції (тяги) за дугу (скобу) 8 та шпицю Кіршнера, що проведена через надвиростки стегнової кістки пошкодженої сторони, за допомогою тракційної системи ортопедичного стола. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Фіксаційна система для репозиції застарілих пошкоджень тазового кільця, що містить металеві трубки (штанги), розміщені на них, з можливістю переміщення і фіксації, тримачі стрижнів, стрижні Шанца з самонарізною довгою різьбовою частиною, розміщені в тримачах в підвертлюжній ділянці та ділянці задньоверхньої ості здухвинної кістки, яка відрізняється тим, що додатково містить раму, яка установлена на ортопедичному операційному столі для фіксації здорової половини таза під час операцій при застарілих пошкодженнях задніх відділів тазового кільця. 2. Фіксаційна система за п. 1, яка відрізняється тим, що рама виконана з можливістю переміщення відносно операційного стола по вертикалі та горизонталі. 1 UA 110287 U 2 UA 110287 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
