Запобіжна пересувна вишка для виконання технологічних робіт в гірничих виробках

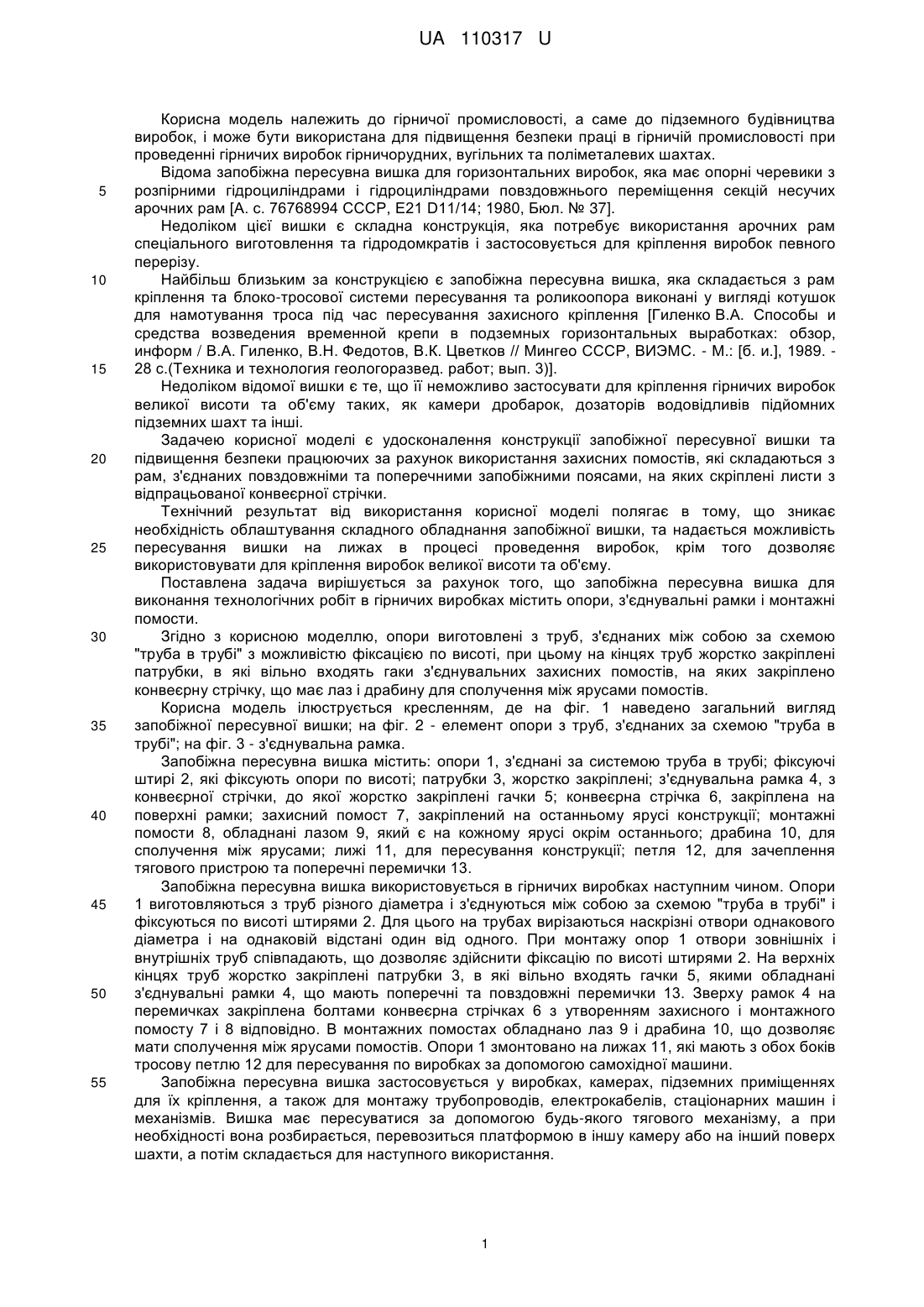

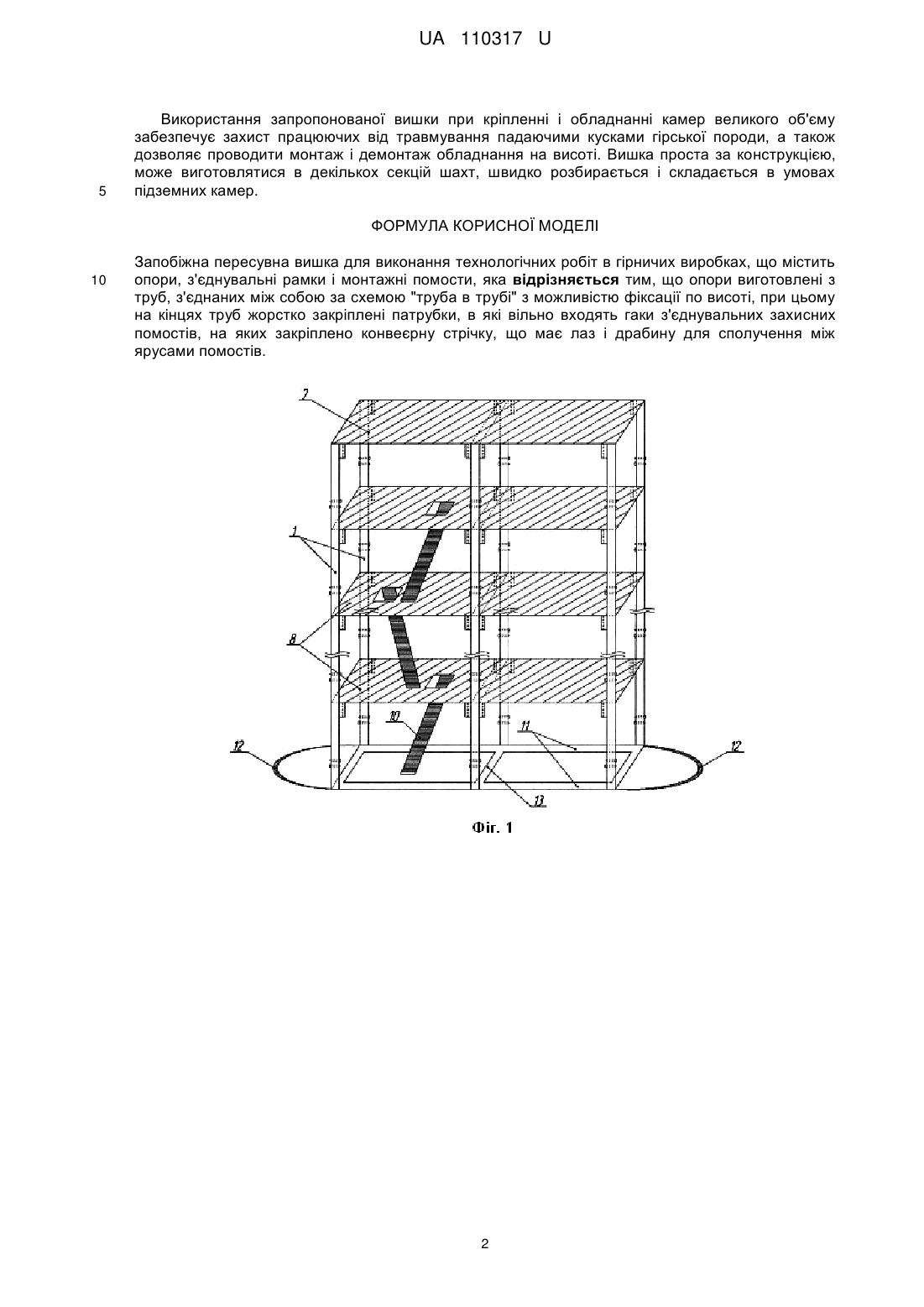

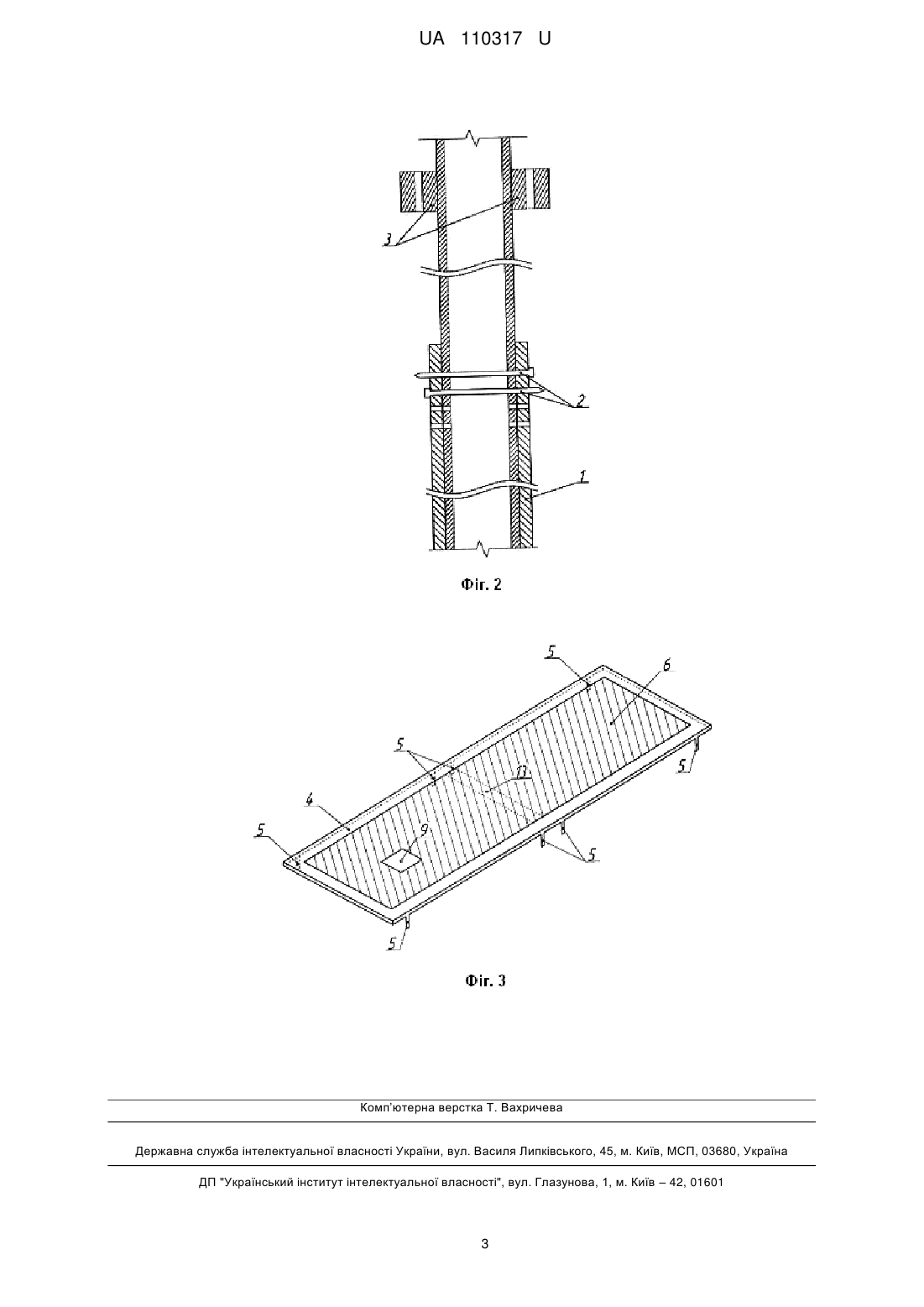

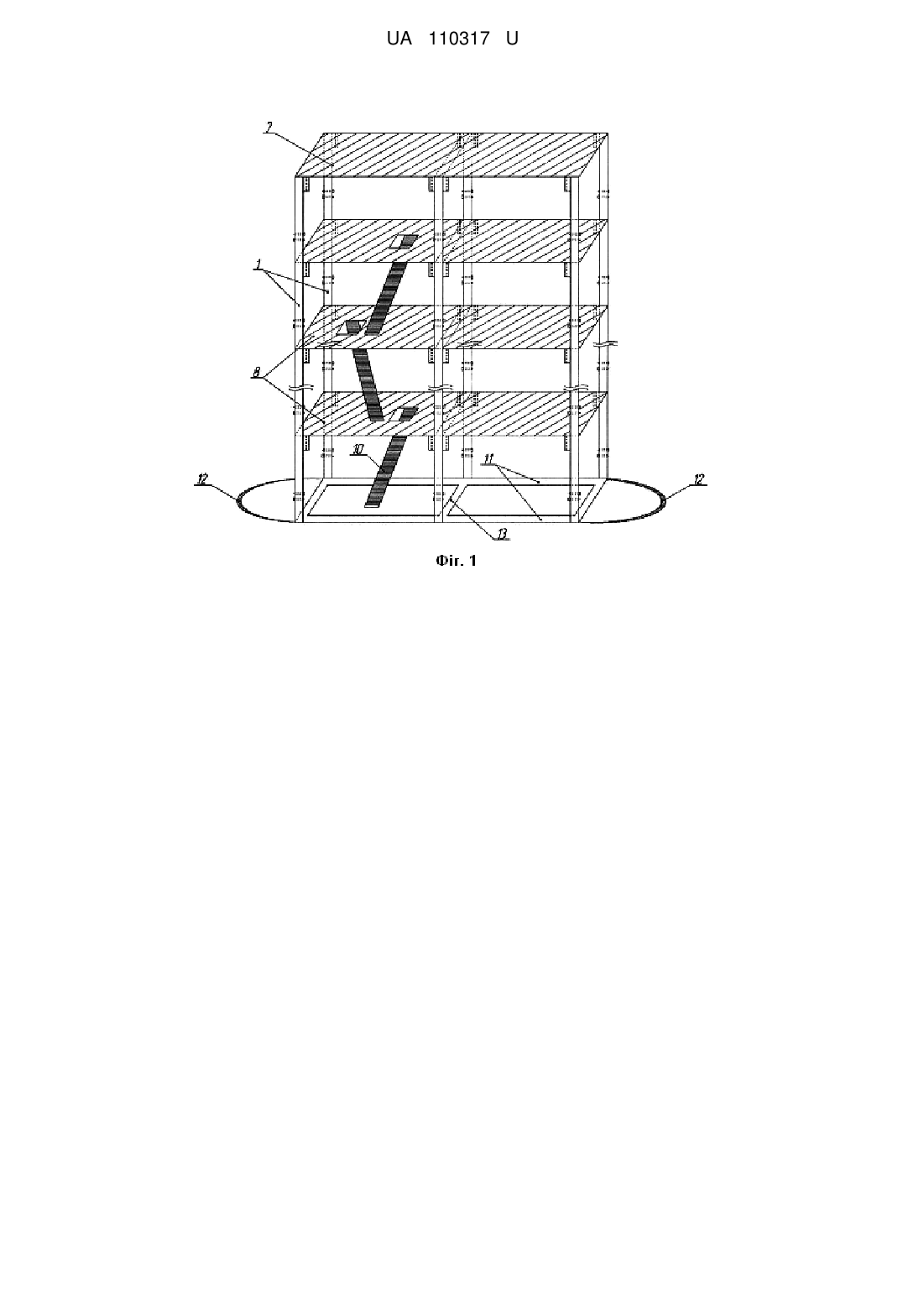

Реферат: Запобіжна пересувна вишка для виконання технологічних робіт в гірничих виробках, що містить опори, з'єднувальні рамки і монтажні помости, причому опори виготовлені з труб, з'єднаних між собою за схемою "труба в трубі" з можливістю фіксацією по висоті, при цьому на кінцях труб жорстко закріплені патрубки, в які вільно входять гаки з'єднувальних захисних помостів, на яких закріплено конвеєрну стрічку, що має лаз і драбину для сполучення між ярусами помостів. UA 110317 U (12) UA 110317 U UA 110317 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничої промисловості, а саме до підземного будівництва виробок, і може бути використана для підвищення безпеки праці в гірничій промисловості при проведенні гірничих виробок гірничорудних, вугільних та поліметалевих шахтах. Відома запобіжна пересувна вишка для горизонтальних виробок, яка має опорні черевики з розпірними гідроциліндрами і гідроциліндрами повздовжнього переміщення секцій несучих арочних рам [А. с. 76768994 СССР, Е21 D11/14; 1980, Бюл. № 37]. Недоліком цієї вишки є складна конструкція, яка потребує використання арочних рам спеціального виготовлення та гідродомкратів і застосовується для кріплення виробок певного перерізу. Найбільш близьким за конструкцією є запобіжна пересувна вишка, яка складається з рам кріплення та блоко-тросової системи пересування та роликоопора виконані у вигляді котушок для намотування троса під час пересування захисного кріплення [Гиленко В.А. Способы и средства возведения временной крепи в подземных горизонтальных выработках: обзор, информ / В.А. Гиленко, В.Н. Федотов, В.К. Цветков // Мингео СССР, ВИЭМС. - М.: [б. и.], 1989. 28 с.(Техника и технология геологоразвед. работ; вып. 3)]. Недоліком відомої вишки є те, що її неможливо застосувати для кріплення гірничих виробок великої висоти та об'єму таких, як камери дробарок, дозаторів водовідливів підйомних підземних шахт та інші. Задачею корисної моделі є удосконалення конструкції запобіжної пересувної вишки та підвищення безпеки працюючих за рахунок використання захисних помостів, які складаються з рам, з'єднаних повздовжніми та поперечними запобіжними поясами, на яких скріплені листи з відпрацьованої конвеєрної стрічки. Технічний результат від використання корисної моделі полягає в тому, що зникає необхідність облаштування складного обладнання запобіжної вишки, та надається можливість пересування вишки на лижах в процесі проведення виробок, крім того дозволяє використовувати для кріплення виробок великої висоти та об'єму. Поставлена задача вирішується за рахунок того, що запобіжна пересувна вишка для виконання технологічних робіт в гірничих виробках містить опори, з'єднувальні рамки і монтажні помости. Згідно з корисною моделлю, опори виготовлені з труб, з'єднаних між собою за схемою "труба в трубі" з можливістю фіксацією по висоті, при цьому на кінцях труб жорстко закріплені патрубки, в які вільно входять гаки з'єднувальних захисних помостів, на яких закріплено конвеєрну стрічку, що має лаз і драбину для сполучення між ярусами помостів. Корисна модель ілюструється кресленням, де на фіг. 1 наведено загальний вигляд запобіжної пересувної вишки; на фіг. 2 - елемент опори з труб, з'єднаних за схемою "труба в трубі"; на фіг. 3 - з'єднувальна рамка. Запобіжна пересувна вишка містить: опори 1, з'єднані за системою труба в трубі; фіксуючі штирі 2, які фіксують опори по висоті; патрубки 3, жорстко закріплені; з'єднувальна рамка 4, з конвеєрної стрічки, до якої жорстко закріплені гачки 5; конвеєрна стрічка 6, закріплена на поверхні рамки; захисний помост 7, закріплений на останньому ярусі конструкції; монтажні помости 8, обладнані лазом 9, який є на кожному ярусі окрім останнього; драбина 10, для сполучення між ярусами; лижі 11, для пересування конструкції; петля 12, для зачеплення тягового пристрою та поперечні перемички 13. Запобіжна пересувна вишка використовується в гірничих виробках наступним чином. Опори 1 виготовляються з труб різного діаметра і з'єднуються між собою за схемою "труба в трубі" і фіксуються по висоті штирями 2. Для цього на трубах вирізаються наскрізні отвори однакового діаметра і на однаковій відстані один від одного. При монтажу опор 1 отвори зовнішніх і внутрішніх труб співпадають, що дозволяє здійснити фіксацію по висоті штирями 2. На верхніх кінцях труб жорстко закріплені патрубки 3, в які вільно входять гачки 5, якими обладнані з'єднувальні рамки 4, що мають поперечні та повздовжні перемички 13. Зверху рамок 4 на перемичках закріплена болтами конвеєрна стрічках 6 з утворенням захисного і монтажного помосту 7 і 8 відповідно. В монтажних помостах обладнано лаз 9 і драбина 10, що дозволяє мати сполучення між ярусами помостів. Опори 1 змонтовано на лижах 11, які мають з обох боків тросову петлю 12 для пересування по виробках за допомогою самохідної машини. Запобіжна пересувна вишка застосовується у виробках, камерах, підземних приміщеннях для їх кріплення, а також для монтажу трубопроводів, електрокабелів, стаціонарних машин і механізмів. Вишка має пересуватися за допомогою будь-якого тягового механізму, а при необхідності вона розбирається, перевозиться платформою в іншу камеру або на інший поверх шахти, а потім складається для наступного використання. 1 UA 110317 U 5 Використання запропонованої вишки при кріпленні і обладнанні камер великого об'єму забезпечує захист працюючих від травмування падаючими кусками гірської породи, а також дозволяє проводити монтаж і демонтаж обладнання на висоті. Вишка проста за конструкцією, може виготовлятися в декількох секцій шахт, швидко розбирається і складається в умовах підземних камер. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Запобіжна пересувна вишка для виконання технологічних робіт в гірничих виробках, що містить опори, з'єднувальні рамки і монтажні помости, яка відрізняється тим, що опори виготовлені з труб, з'єднаних між собою за схемою "труба в трубі" з можливістю фіксації по висоті, при цьому на кінцях труб жорстко закріплені патрубки, в які вільно входять гаки з'єднувальних захисних помостів, на яких закріплено конвеєрну стрічку, що має лаз і драбину для сполучення між ярусами помостів. 2 UA 110317 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
