Очисник головок коренеплодів

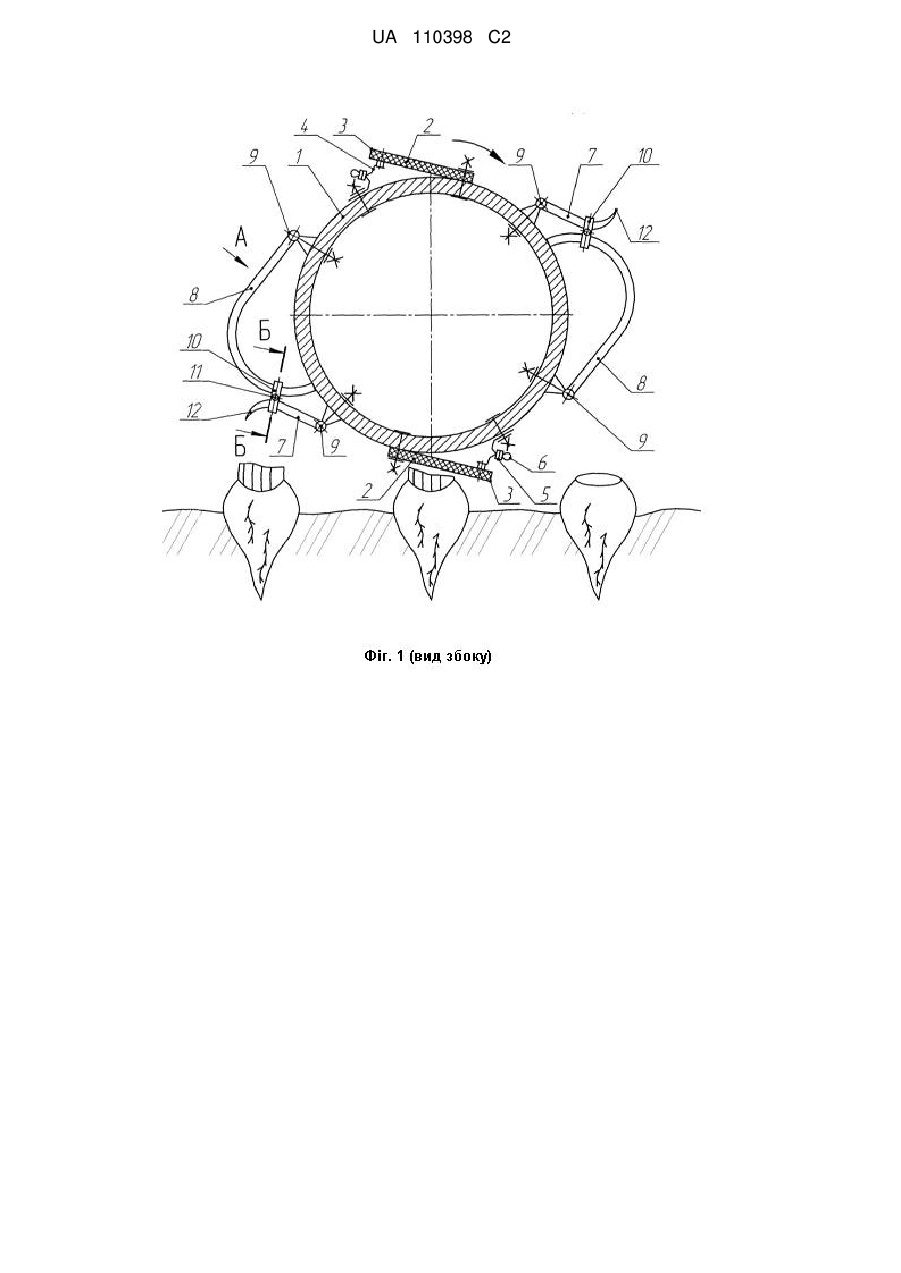

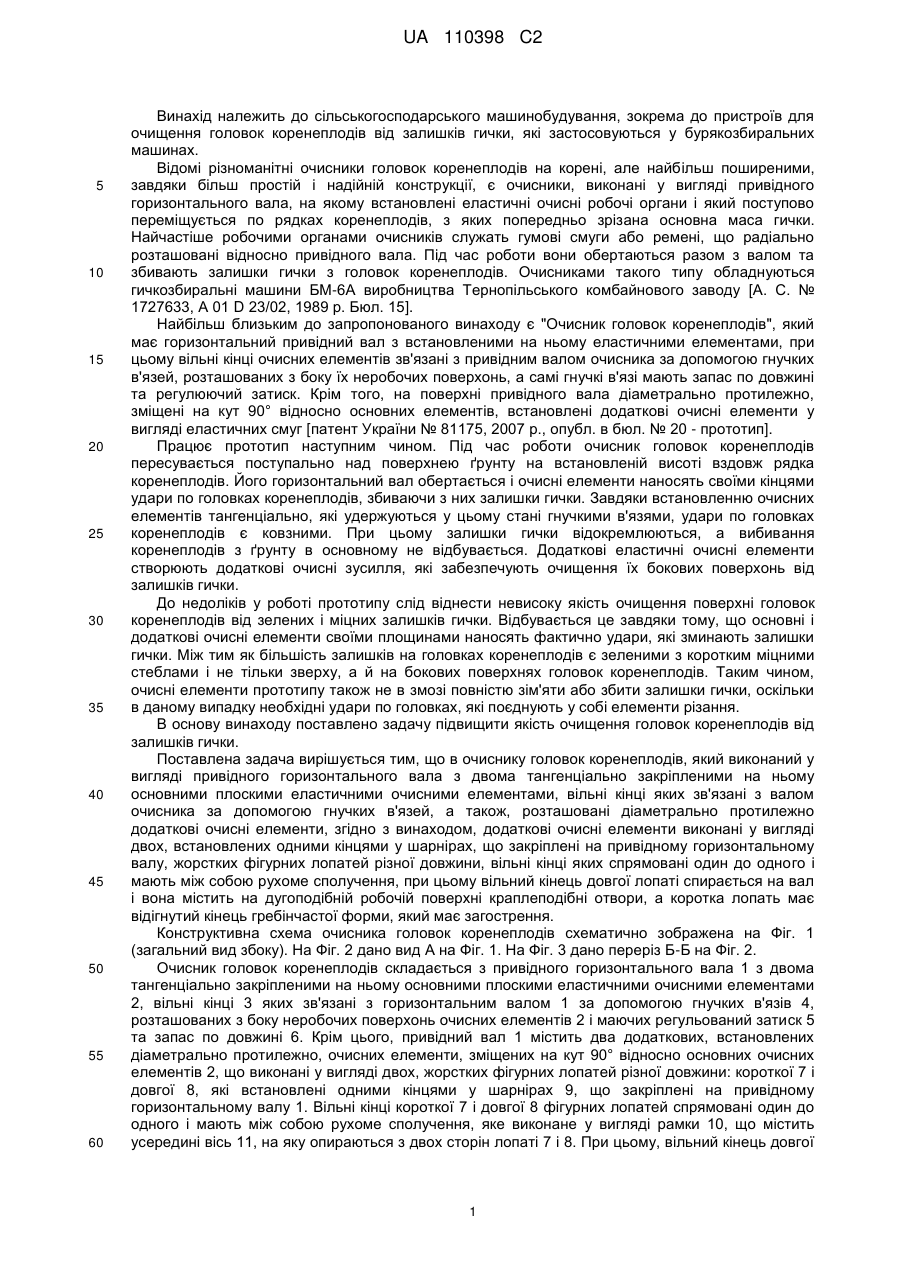

Реферат: 1. Об'єкт винаходу: пристрій. 2. Галузь застосування: сільськогосподарське машинобудування, зокрема робочі органи бурякозбиральних машин. 3. Суть винаходу: додаткові очисні елементи виконані у вигляді двох, встановлених одними кінцями у шарнірах, що закріплені на привідному горизонтальному валу, жорстких фігурних лопатей різної довжини, вільні кінці яких спрямовані один до одного і мають між собою рухоме сполучення, при цьому вільний кінець довгої лопаті спирається на вал і вона містить на дугоподібній робочій поверхні краплеподібні отвори, а коротка лопать має відігнутий кінець гребінчастої форми, який має загострення. 4. Технічний результат: підвищення якості очищення головок коренеплодів від залишків гички на 15-20 %. UA 110398 C2 (12) UA 110398 C2 UA 110398 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу [А. С. № 1727633, А 01 D 23/02, 1989 р. Бюл. 15]. Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з встановленими на ньому еластичними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язей, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск. Крім того, на поверхні привідного вала діаметрально протилежно, зміщені на кут 90° відносно основних елементів, встановлені додаткові очисні елементи у вигляді еластичних смуг [патент України № 81175, 2007 р., опубл. в бюл. № 20 - прототип]. Працює прототип наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядка коренеплодів. Його горизонтальний вал обертається і очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які удержуються у цьому стані гнучкими в'язями, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. Додаткові еластичні очисні елементи створюють додаткові очисні зусилля, які забезпечують очищення їх бокових поверхонь від залишків гички. До недоліків у роботі прототипу слід віднести невисоку якість очищення поверхні головок коренеплодів від зелених і міцних залишків гички. Відбувається це завдяки тому, що основні і додаткові очисні елементи своїми площинами наносять фактично удари, які зминають залишки гички. Між тим як більшість залишків на головках коренеплодів є зеленими з коротким міцними стеблами і не тільки зверху, а й на бокових поверхнях головок коренеплодів. Таким чином, очисні елементи прототипу також не в змозі повністю зім'яти або збити залишки гички, оскільки в даному випадку необхідні удари по головках, які поєднують у собі елементи різання. В основу винаходу поставлено задачу підвищити якість очищення головок коренеплодів від залишків гички. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який виконаний у вигляді привідного горизонтального вала з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також, розташовані діаметрально протилежно додаткові очисні елементи, згідно з винаходом, додаткові очисні елементи виконані у вигляді двох, встановлених одними кінцями у шарнірах, що закріплені на привідному горизонтальному валу, жорстких фігурних лопатей різної довжини, вільні кінці яких спрямовані один до одного і мають між собою рухоме сполучення, при цьому вільний кінець довгої лопаті спирається на вал і вона містить на дугоподібній робочій поверхні краплеподібні отвори, а коротка лопать має відігнутий кінець гребінчастої форми, який має загострення. Конструктивна схема очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вид збоку). На Фіг. 2 дано вид А на Фіг. 1. На Фіг. 3 дано переріз Б-Б на Фіг. 2. Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з горизонтальним валом 1 за допомогою гнучких в'язів 4, розташованих з боку неробочих поверхонь очисних елементів 2 і маючих регульований затиск 5 та запас по довжині 6. Крім цього, привідний вал 1 містить два додаткових, встановлених діаметрально протилежно, очисних елементи, зміщених на кут 90° відносно основних очисних елементів 2, що виконані у вигляді двох, жорстких фігурних лопатей різної довжини: короткої 7 і довгої 8, які встановлені одними кінцями у шарнірах 9, що закріплені на привідному горизонтальному валу 1. Вільні кінці короткої 7 і довгої 8 фігурних лопатей спрямовані один до одного і мають між собою рухоме сполучення, яке виконане у вигляді рамки 10, що містить усередині вісь 11, на яку опираються з двох сторін лопаті 7 і 8. При цьому, вільний кінець довгої 1 UA 110398 C2 5 10 15 20 25 30 35 40 лопаті 8 спирається на вал 1 і вона містить на дугоподібній робочій поверхні краплеподібні отвори 12, а коротка лопать має відігнутий кінець 13 гребінчастої форми, який має загострення. Напрямок поступального руху очисника і обертального руху його привідного вала 1 показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту, на певній висоті, вздовж рядка коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається й еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на валу 1 тангенціально і утримуються у цьому положенні за допомогою гнучких в'язей 4, то по головках коренеплодів наносяться ковзні удари, при яких залишки гички (зелені та міцні) відокремлюються, а вибивання коренеплодів з ґрунту не відбувається. При цьому, додаткові, очисні елементи також взаємодіють з головками коренеплодів таким чином, що спочатку довга фігурна лопать 8 насувається на головку коренеплоду, захоплює краплеподібними отворами 12, які містяться на її робочій поверхні, короткі зелені залишки гички і відрізає їх. Завдяки тому, один кінець лопаті 8 встановлений у шарнірі 9, а вільний її кінець спирається на вал 1, то вона, маючи пружні властивості, з відповідним зусиллям притискається до кожної головки коренеплодів, що значно підвищує ефективність захоплення і відрізання коротких зелених залишків гички. Після цього, зі сферичною головкою коренеплоду починає взаємодію коротка фігурна лопать 7. Оскільки, вона також встановлена одним кінцем у шарнірі 9 і має відігнутий кінець 13 гребінчастої форми, який має загострення, то, копіюючи головку, вона ефективно зрізує залишки гички. Завдяки тому, що вільні кінці короткої 7 і довгої 8 фігурних лопатей спрямовані один до одного і мають між собою рухоме сполучення, яке виконане у вигляді рухомої рамки 10, що містить вісь 11, то кінці лопатей 7 і 8 мають відносні рухи, внаслідок чого відбувається плавне копіювання сферичних поверхонь головок без їх суттєвого пошкодження. Затиском 5 та запасом по довжині 6 можна змінювати довжини еластичних лопатей 2. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення бічних поверхонь головок коренеплодів на 15-20 %. ФОРМУЛА ВИНАХОДУ Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також, розташовані діаметрально протилежно додаткові очисні елементи, який відрізняється тим, що додаткові очисні елементи виконані у вигляді двох, встановлених одними кінцями у шарнірах, що закріплені на привідному горизонтальному валу, жорстких фігурних лопатей різної довжини, вільні кінці яких спрямовані один до одного і мають між собою рухоме сполучення, при цьому вільний кінець довгої лопаті спирається на вал і вона містить на дугоподібній робочій поверхні краплеподібні отвори, а коротка лопать має відігнутий кінець гребінчастої форми, який має загострення. 2 UA 110398 C2 3 UA 110398 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
