Замок піддатливості металевого кріплення зі спецпрофілю

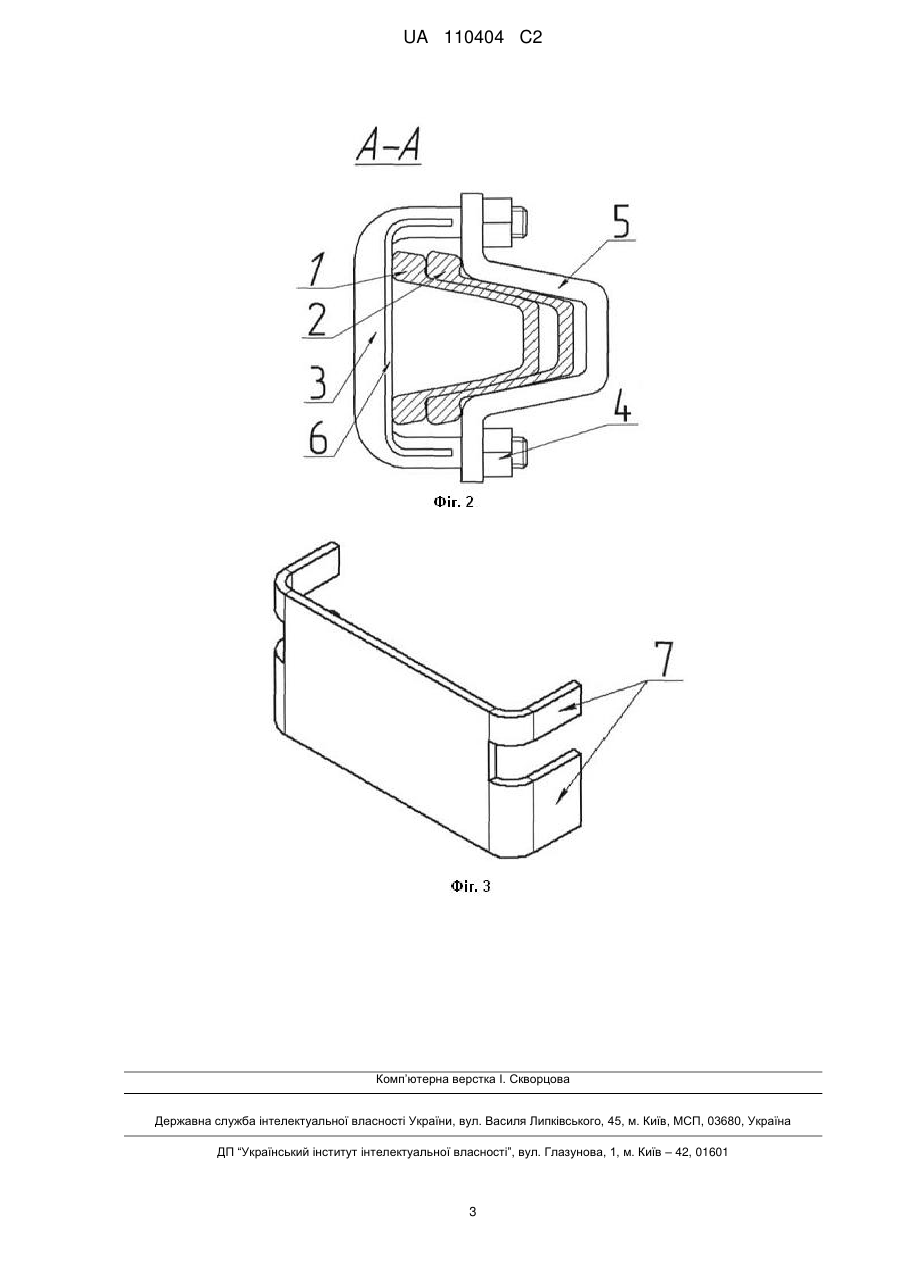

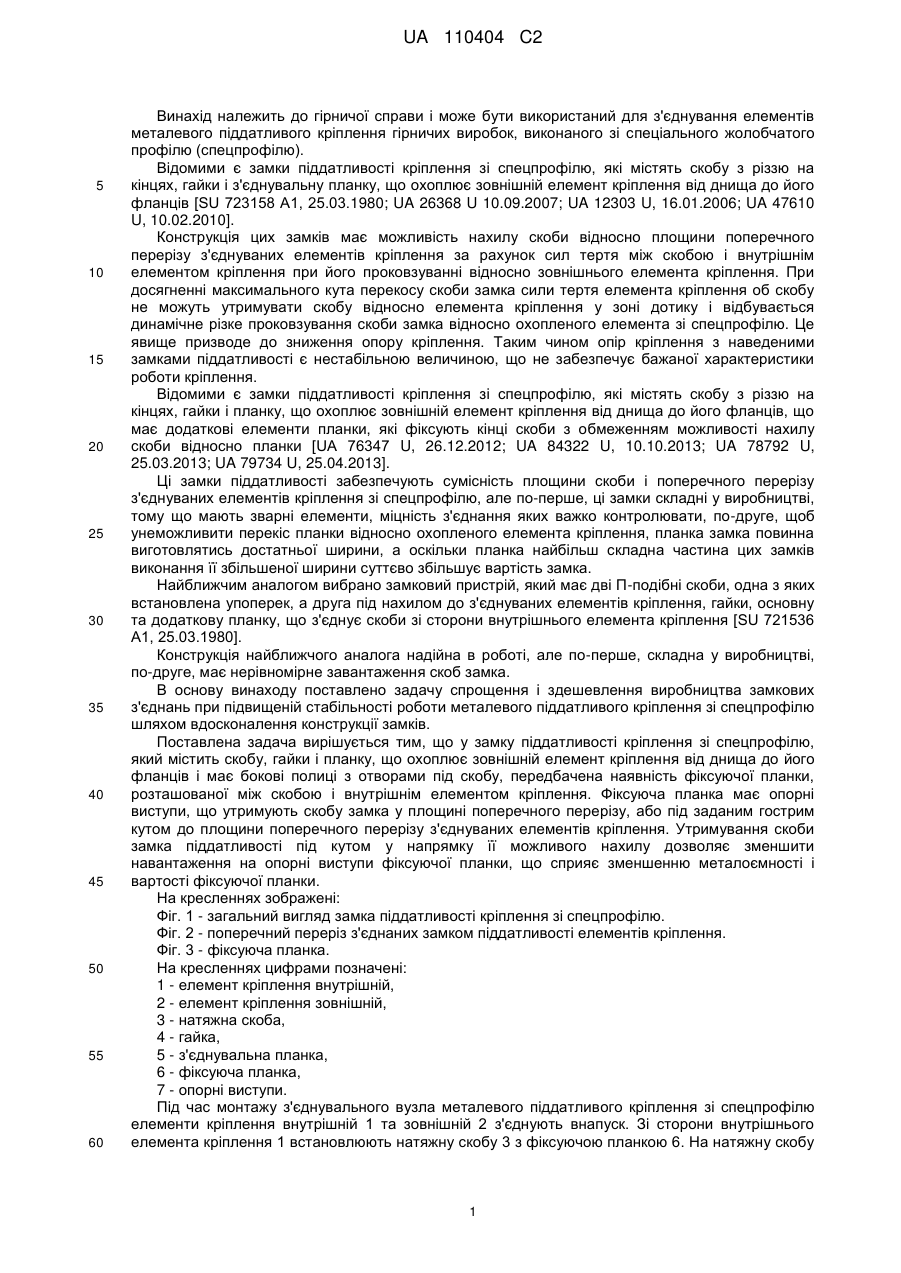

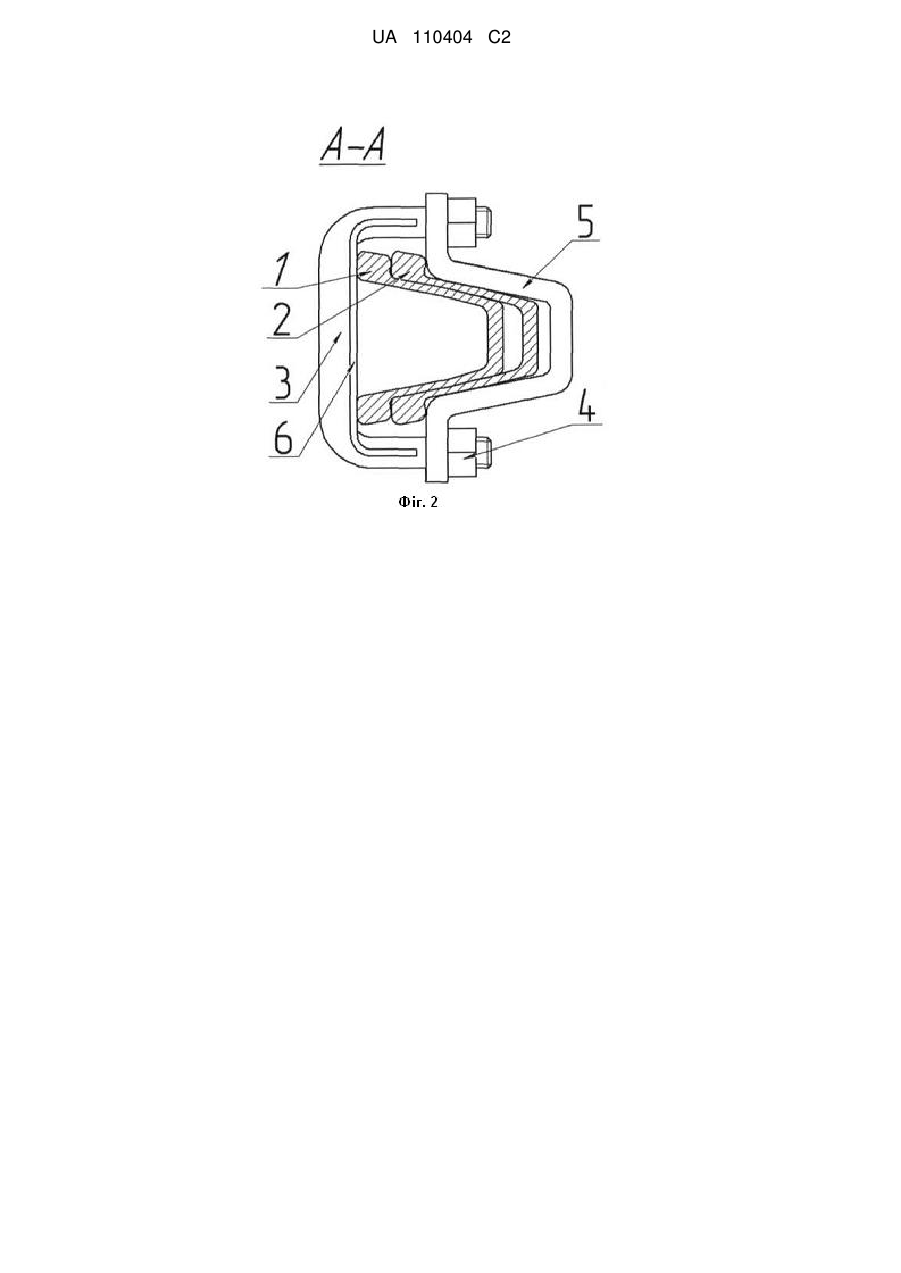

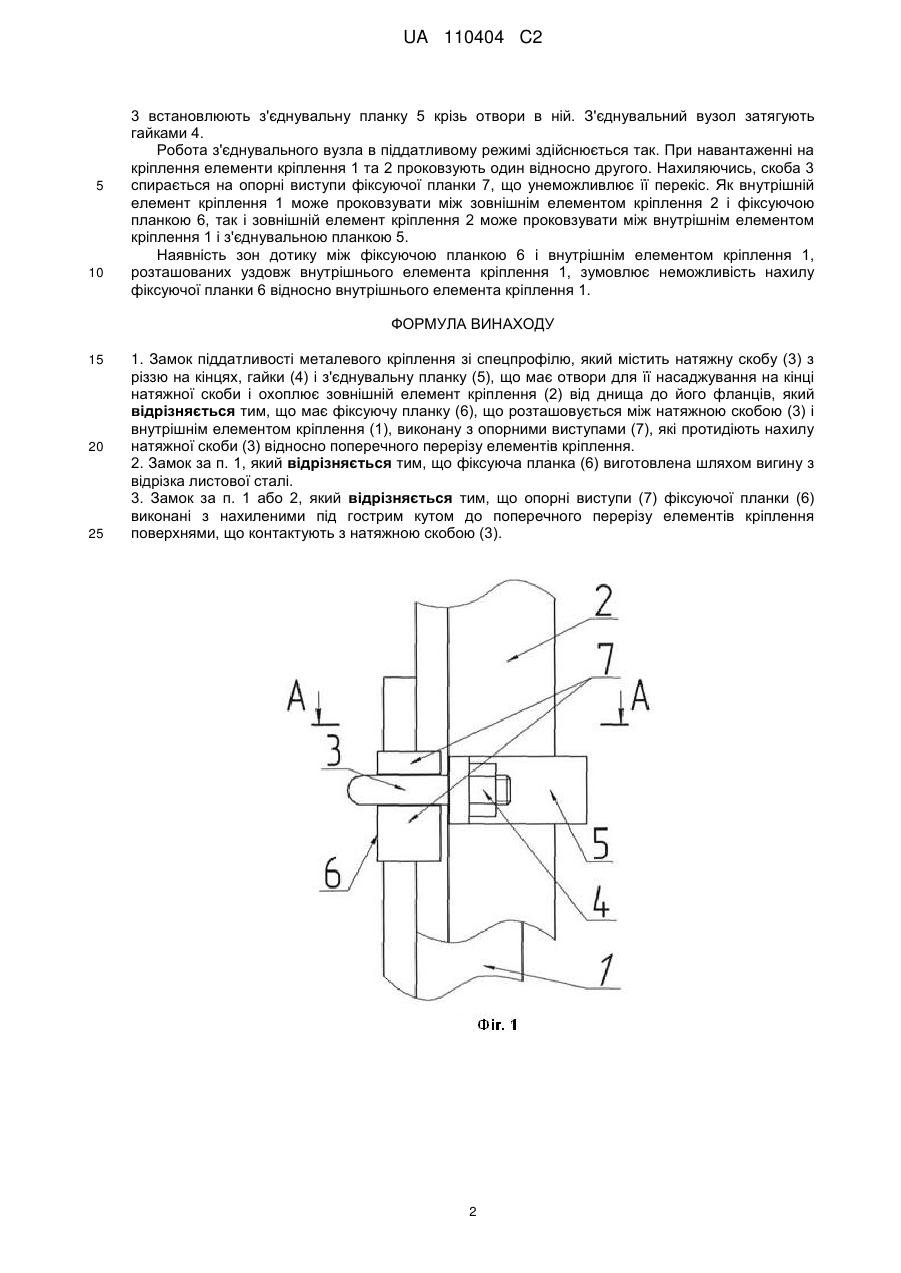

Реферат: Замок піддатливості металевого кріплення зі спецпрофілю містить натяжну скобу (3) з різзю на кінцях, гайки (4) і з'єднувальну планку (5), що має отвори для її насаджування на кінці натяжної скоби і охоплює зовнішній елемент кріплення (2) від днища до його фланців. Замок має фіксуючу планку (6), що розташовується між натяжною скобою (3) і внутрішнім елементом кріплення (1), виконану з опорними виступами (7), які протидіють нахилу натяжної скоби (3) відносно поперечного перерізу елементів кріплення. Досягається підвищення стабільності роботи металевого кріплення зі спецпрофілю. UA 110404 C2 (12) UA 110404 C2 UA 110404 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до гірничої справи і може бути використаний для з'єднування елементів металевого піддатливого кріплення гірничих виробок, виконаного зі спеціального жолобчатого профілю (спецпрофілю). Відомими є замки піддатливості кріплення зі спецпрофілю, які містять скобу з різзю на кінцях, гайки і з'єднувальну планку, що охоплює зовнішній елемент кріплення від днища до його фланців [SU 723158 А1, 25.03.1980; UA 26368 U 10.09.2007; UA 12303 U, 16.01.2006; UA 47610 U, 10.02.2010]. Конструкція цих замків має можливість нахилу скоби відносно площини поперечного перерізу з'єднуваних елементів кріплення за рахунок сил тертя між скобою і внутрішнім елементом кріплення при його проковзуванні відносно зовнішнього елемента кріплення. При досягненні максимального кута перекосу скоби замка сили тертя елемента кріплення об скобу не можуть утримувати скобу відносно елемента кріплення у зоні дотику і відбувається динамічне різке проковзування скоби замка відносно охопленого елемента зі спецпрофілю. Це явище призводе до зниження опору кріплення. Таким чином опір кріплення з наведеними замками піддатливості є нестабільною величиною, що не забезпечує бажаної характеристики роботи кріплення. Відомими є замки піддатливості кріплення зі спецпрофілю, які містять скобу з різзю на кінцях, гайки і планку, що охоплює зовнішній елемент кріплення від днища до його фланців, що має додаткові елементи планки, які фіксують кінці скоби з обмеженням можливості нахилу скоби відносно планки [UA 76347 U, 26.12.2012; UA 84322 U, 10.10.2013; UA 78792 U, 25.03.2013; UA 79734 U, 25.04.2013]. Ці замки піддатливості забезпечують сумісність площини скоби і поперечного перерізу з'єднуваних елементів кріплення зі спецпрофілю, але по-перше, ці замки складні у виробництві, тому що мають зварні елементи, міцність з'єднання яких важко контролювати, по-друге, щоб унеможливити перекіс планки відносно охопленого елемента кріплення, планка замка повинна виготовлятись достатньої ширини, а оскільки планка найбільш складна частина цих замків виконання її збільшеної ширини суттєво збільшує вартість замка. Найближчим аналогом вибрано замковий пристрій, який має дві П-подібні скоби, одна з яких встановлена упоперек, а друга під нахилом до з'єднуваних елементів кріплення, гайки, основну та додаткову планку, що з'єднує скоби зі сторони внутрішнього елемента кріплення [SU 721536 А1, 25.03.1980]. Конструкція найближчого аналога надійна в роботі, але по-перше, складна у виробництві, по-друге, має нерівномірне завантаження скоб замка. В основу винаходу поставлено задачу спрощення і здешевлення виробництва замкових з'єднань при підвищеній стабільності роботи металевого піддатливого кріплення зі спецпрофілю шляхом вдосконалення конструкції замків. Поставлена задача вирішується тим, що у замку піддатливості кріплення зі спецпрофілю, який містить скобу, гайки і планку, що охоплює зовнішній елемент кріплення від днища до його фланців і має бокові полиці з отворами під скобу, передбачена наявність фіксуючої планки, розташованої між скобою і внутрішнім елементом кріплення. Фіксуюча планка має опорні виступи, що утримують скобу замка у площині поперечного перерізу, або під заданим гострим кутом до площини поперечного перерізу з'єднуваних елементів кріплення. Утримування скоби замка піддатливості під кутом у напрямку її можливого нахилу дозволяє зменшити навантаження на опорні виступи фіксуючої планки, що сприяє зменшенню металоємності і вартості фіксуючої планки. На кресленнях зображені: Фіг. 1 - загальний вигляд замка піддатливості кріплення зі спецпрофілю. Фіг. 2 - поперечний переріз з'єднаних замком піддатливості елементів кріплення. Фіг. 3 - фіксуюча планка. На кресленнях цифрами позначені: 1 - елемент кріплення внутрішній, 2 - елемент кріплення зовнішній, 3 - натяжна скоба, 4 - гайка, 5 - з'єднувальна планка, 6 - фіксуюча планка, 7 - опорні виступи. Під час монтажу з'єднувального вузла металевого піддатливого кріплення зі спецпрофілю елементи кріплення внутрішній 1 та зовнішній 2 з'єднують внапуск. Зі сторони внутрішнього елемента кріплення 1 встановлюють натяжну скобу 3 з фіксуючою планкою 6. На натяжну скобу 1 UA 110404 C2 5 10 3 встановлюють з'єднувальну планку 5 крізь отвори в ній. З'єднувальний вузол затягують гайками 4. Робота з'єднувального вузла в піддатливому режимі здійснюється так. При навантаженні на кріплення елементи кріплення 1 та 2 проковзують один відносно другого. Нахиляючись, скоба 3 спирається на опорні виступи фіксуючої планки 7, що унеможливлює її перекіс. Як внутрішній елемент кріплення 1 може проковзувати між зовнішнім елементом кріплення 2 і фіксуючою планкою 6, так і зовнішній елемент кріплення 2 може проковзувати між внутрішнім елементом кріплення 1 і з'єднувальною планкою 5. Наявність зон дотику між фіксуючою планкою 6 і внутрішнім елементом кріплення 1, розташованих уздовж внутрішнього елемента кріплення 1, зумовлює неможливість нахилу фіксуючої планки 6 відносно внутрішнього елемента кріплення 1. ФОРМУЛА ВИНАХОДУ 15 20 25 1. Замок піддатливості металевого кріплення зі спецпрофілю, який містить натяжну скобу (3) з різзю на кінцях, гайки (4) і з'єднувальну планку (5), що має отвори для її насаджування на кінці натяжної скоби і охоплює зовнішній елемент кріплення (2) від днища до його фланців, який відрізняється тим, що має фіксуючу планку (6), що розташовується між натяжною скобою (3) і внутрішнім елементом кріплення (1), виконану з опорними виступами (7), які протидіють нахилу натяжної скоби (3) відносно поперечного перерізу елементів кріплення. 2. Замок за п. 1, який відрізняється тим, що фіксуюча планка (6) виготовлена шляхом вигину з відрізка листової сталі. 3. Замок за п. 1 або 2, який відрізняється тим, що опорні виступи (7) фіксуючої планки (6) виконані з нахиленими під гострим кутом до поперечного перерізу елементів кріплення поверхнями, що контактують з натяжною скобою (3). 2 UA 110404 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
