Пристрій для здійснення судинних дентальних анестезій

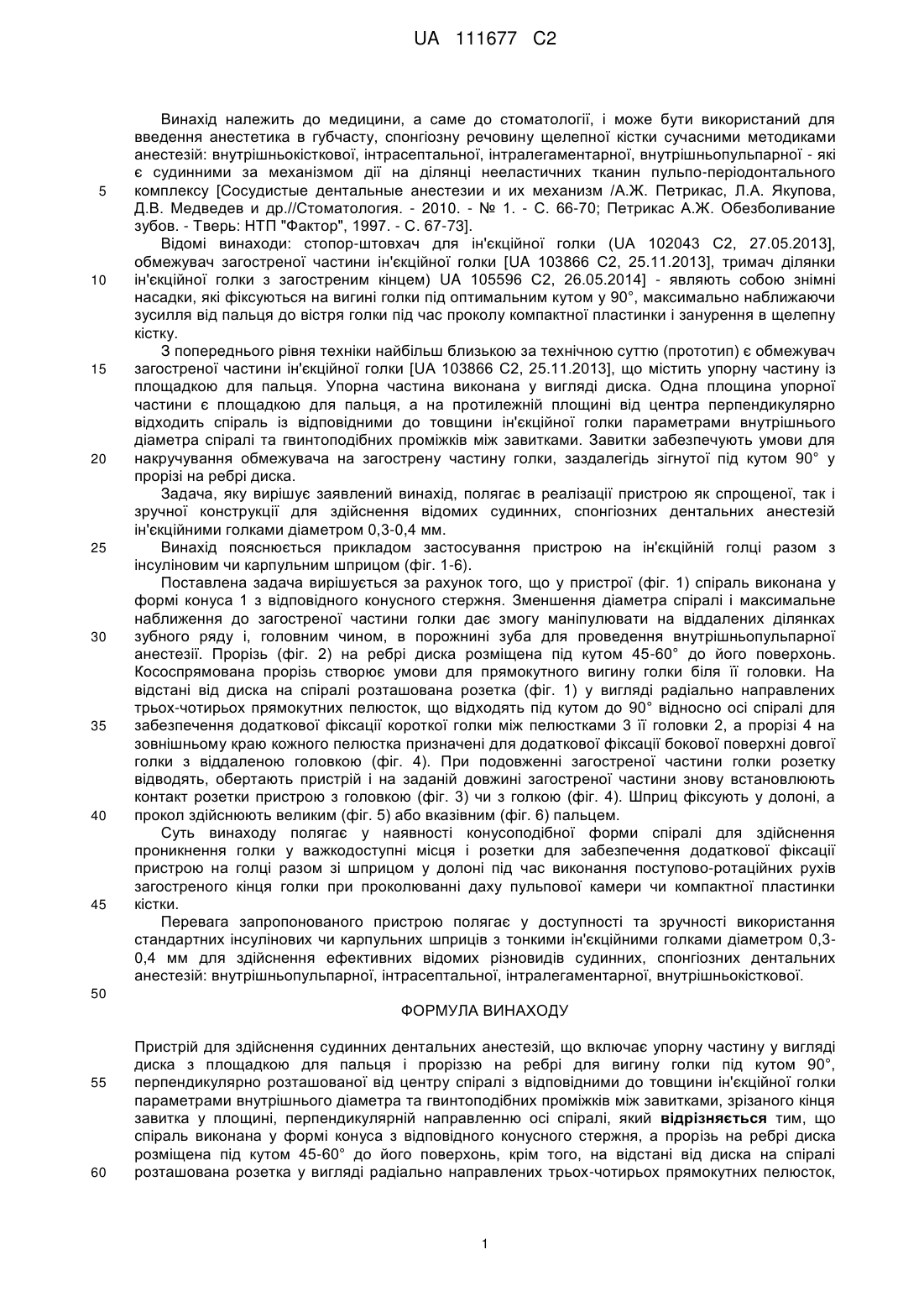

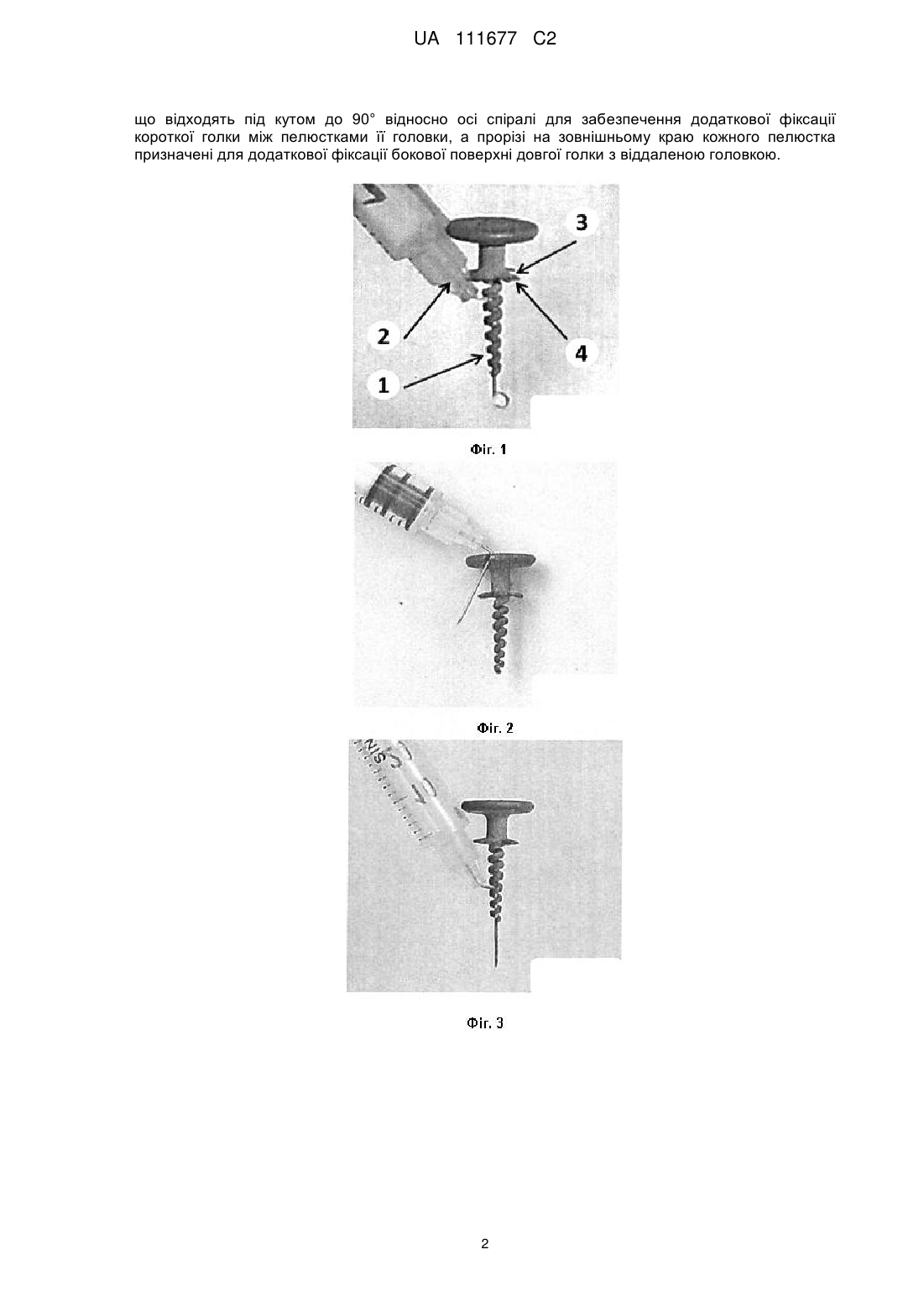

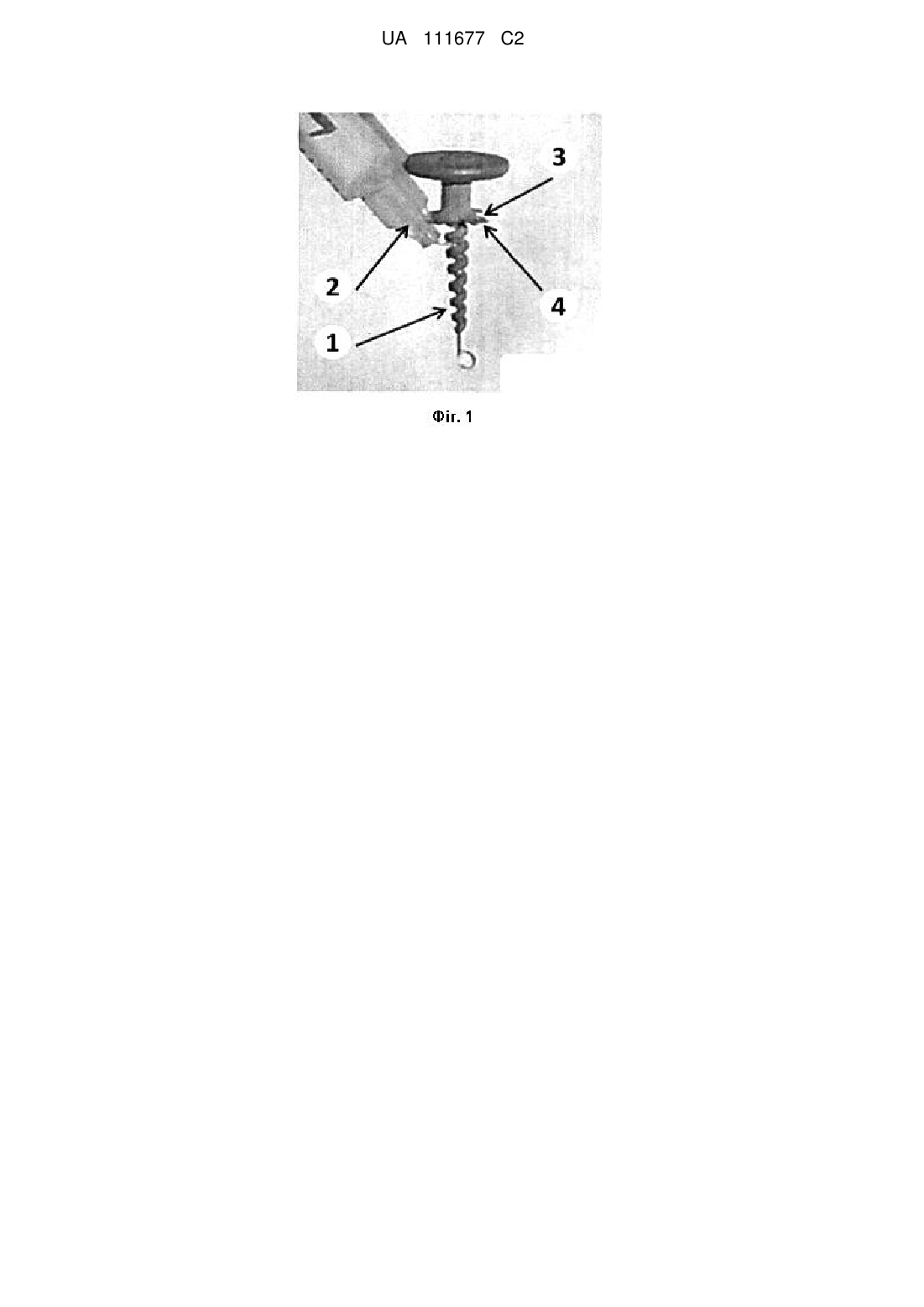

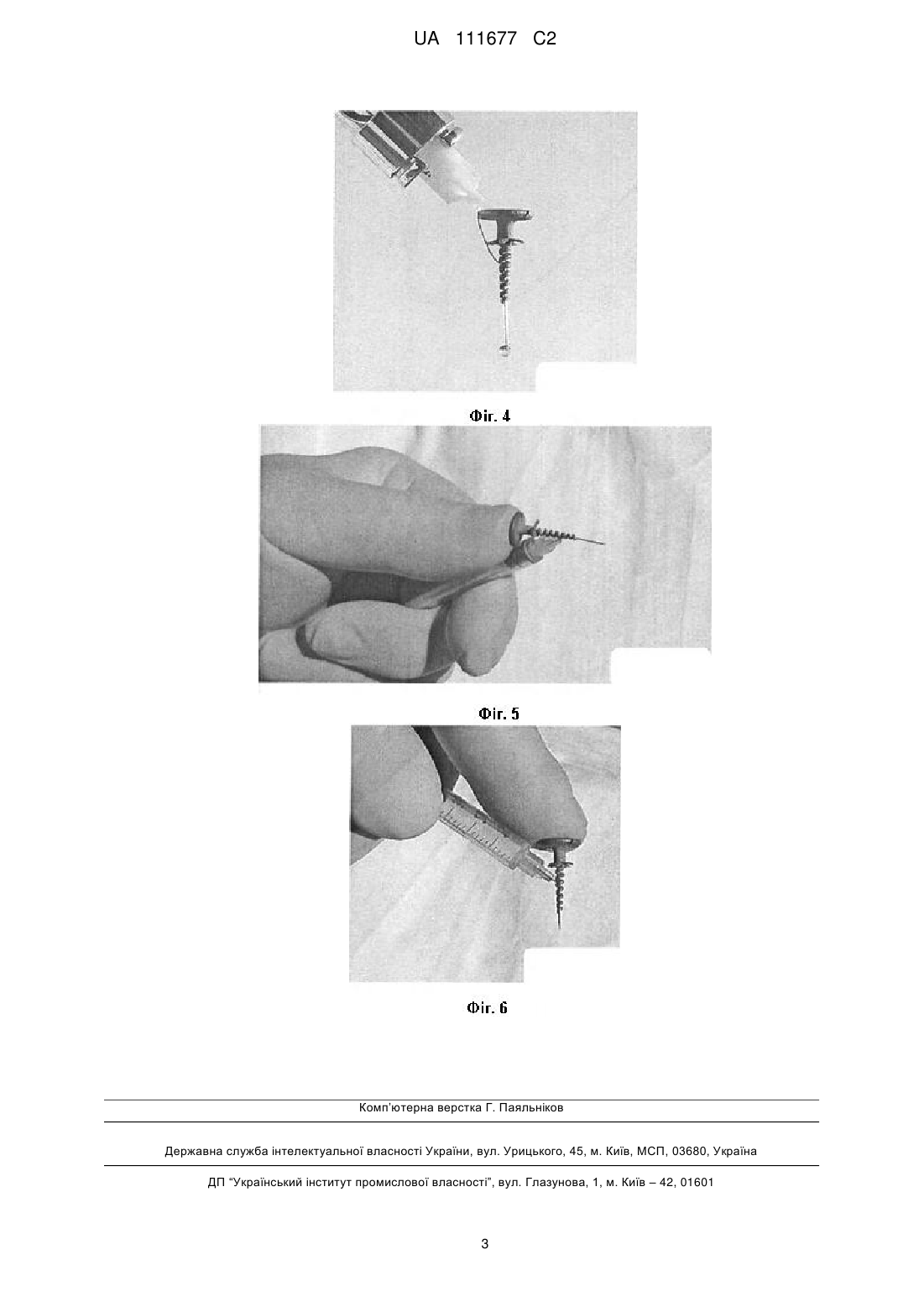

Реферат: Винахід належить до медицини, а саме до стоматології, і може бути використаний для введення анестетика в губчату, спонгіозну речовину щелепної кістки сучасними методиками анестезій: внутрішньокісткової, інтрасептальної, інтралегаментарної, внутрішньопульпарної, які є судинними за механізмом дії на ділянці нееластичних тканин пульпо-періодонтального комплексу. Заявлений пристрій для здійснення судинних дентальних анестезій складається зі спіралі, що виконана у формі конуса з відповідного конусного стержня. Зменшення діаметра спіралі і максимальне наближення до загостреної частини голки дає змогу маніпулювати на віддалених ділянках зубного ряду і, головним чином, в порожнині зуба для проведення внутрішньопульпарної анестезії. Прорізь на ребрі диска розміщена під кутом 45-60° до його поверхонь. Кососпрямована прорізь створює умови для прямокутного вигину голки біля її головки. На відстані від диска на спіралі розташована розетка у вигляді радіально направлених трьох-чотирьох прямокутних пелюстків, що відходять під кутом до 90° відносно осі спіралі для забезпечення додаткової фіксації короткої голки між пелюстками її головки, а прорізі на зовнішньому краю кожного пелюстка призначені для додаткової фіксації бокової поверхні довгої голки з віддаленою головкою. Таким чином, наявність у пристрої конусоподібної форми спіралі і розетки забезпечують: проникнення голки у важкодоступні місця та додаткову фіксацію пристрою на голці разом зі шприцом у долоні під час виконання поступово-ротаційних рухів загостреного кінця голки при проколюванні даху пульпової камери чи компактної пластинки кістки. При цьому реалізується можливість використання стандартних інсулінових чи карпульних шприців з тонкими ін'єкційними голками діаметром 0,3-0,4 мм. UA 111677 C2 (12) UA 111677 C2 UA 111677 C2 5 10 15 20 25 30 35 40 45 Винахід належить до медицини, а саме до стоматології, і може бути використаний для введення анестетика в губчасту, спонгіозну речовину щелепної кістки сучасними методиками анестезій: внутрішньокісткової, інтрасептальної, інтралегаментарної, внутрішньопульпарної - які є судинними за механізмом дії на ділянці нееластичних тканин пульпо-періодонтального комплексу [Сосудистые дентальные анестезии и их механизм /А.Ж. Петрикас, Л.А. Якупова, Д.В. Медведев и др.//Стоматология. - 2010. - № 1. - С. 66-70; Петрикас А.Ж. Обезболивание зубов. - Тверь: НТП "Фактор", 1997. - С. 67-73]. Відомі винаходи: стопор-штовхач для ін'єкційної голки (UА 102043 С2, 27.05.2013], обмежувач загостреної частини ін'єкційної голки [UA 103866 С2, 25.11.2013], тримач ділянки ін'єкційної голки з загостреним кінцем) UA 105596 С2, 26.05.2014] - являють собою знімні насадки, які фіксуються на вигині голки під оптимальним кутом у 90°, максимально наближаючи зусилля від пальця до вістря голки під час проколу компактної пластинки і занурення в щелепну кістку. З попереднього рівня техніки найбільш близькою за технічною суттю (прототип) є обмежувач загостреної частини ін'єкційної голки [UА 103866 С2, 25.11.2013], що містить упорну частину із площадкою для пальця. Упорна частина виконана у вигляді диска. Одна площина упорної частини є площадкою для пальця, а на протилежній площині від центра перпендикулярно відходить спіраль із відповідними до товщини ін'єкційної голки параметрами внутрішнього діаметра спіралі та гвинтоподібних проміжків між завитками. Завитки забезпечують умови для накручування обмежувача на загострену частину голки, заздалегідь зігнутої під кутом 90° у прорізі на ребрі диска. Задача, яку вирішує заявлений винахід, полягає в реалізації пристрою як спрощеної, так і зручної конструкції для здійснення відомих судинних, спонгіозних дентальних анестезій ін'єкційними голками діаметром 0,3-0,4 мм. Винахід пояснюється прикладом застосування пристрою на ін'єкційній голці разом з інсуліновим чи карпульним шприцом (фіг. 1-6). Поставлена задача вирішується за рахунок того, що у пристрої (фіг. 1) спіраль виконана у формі конуса 1 з відповідного конусного стержня. Зменшення діаметра спіралі і максимальне наближення до загостреної частини голки дає змогу маніпулювати на віддалених ділянках зубного ряду і, головним чином, в порожнині зуба для проведення внутрішньопульпарної анестезії. Прорізь (фіг. 2) на ребрі диска розміщена під кутом 45-60° до його поверхонь. Кососпрямована прорізь створює умови для прямокутного вигину голки біля її головки. На відстані від диска на спіралі розташована розетка (фіг. 1) у вигляді радіально направлених трьох-чотирьох прямокутних пелюсток, що відходять під кутом до 90° відносно осі спіралі для забезпечення додаткової фіксації короткої голки між пелюстками 3 її головки 2, а прорізі 4 на зовнішньому краю кожного пелюстка призначені для додаткової фіксації бокової поверхні довгої голки з віддаленою головкою (фіг. 4). При подовженні загостреної частини голки розетку відводять, обертають пристрій і на заданій довжині загостреної частини знову встановлюють контакт розетки пристрою з головкою (фіг. 3) чи з голкою (фіг. 4). Шприц фіксують у долоні, а прокол здійснюють великим (фіг. 5) або вказівним (фіг. 6) пальцем. Суть винаходу полягає у наявності конусоподібної форми спіралі для здійснення проникнення голки у важкодоступні місця і розетки для забезпечення додаткової фіксації пристрою на голці разом зі шприцом у долоні під час виконання поступово-ротаційних рухів загостреного кінця голки при проколюванні даху пульпової камери чи компактної пластинки кістки. Перевага запропонованого пристрою полягає у доступності та зручності використання стандартних інсулінових чи карпульних шприців з тонкими ін'єкційними голками діаметром 0,30,4 мм для здійснення ефективних відомих різновидів судинних, спонгіозних дентальних анестезій: внутрішньопульпарної, інтрасептальної, інтралегаментарної, внутрішньокісткової. 50 ФОРМУЛА ВИНАХОДУ 55 60 Пристрій для здійснення судинних дентальних анестезій, що включає упорну частину у вигляді диска з площадкою для пальця і проріззю на ребрі для вигину голки під кутом 90°, перпендикулярно розташованої від центру спіралі з відповідними до товщини ін'єкційної голки параметрами внутрішнього діаметра та гвинтоподібних проміжків між завитками, зрізаного кінця завитка у площині, перпендикулярній направленню осі спіралі, який відрізняється тим, що спіраль виконана у формі конуса з відповідного конусного стержня, а прорізь на ребрі диска розміщена під кутом 45-60° до його поверхонь, крім того, на відстані від диска на спіралі розташована розетка у вигляді радіально направлених трьох-чотирьох прямокутних пелюсток, 1 UA 111677 C2 що відходять під кутом до 90° відносно осі спіралі для забезпечення додаткової фіксації короткої голки між пелюстками її головки, а прорізі на зовнішньому краю кожного пелюстка призначені для додаткової фіксації бокової поверхні довгої голки з віддаленою головкою. 2 UA 111677 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
