Машина для внесення сипучих мінеральних добрив

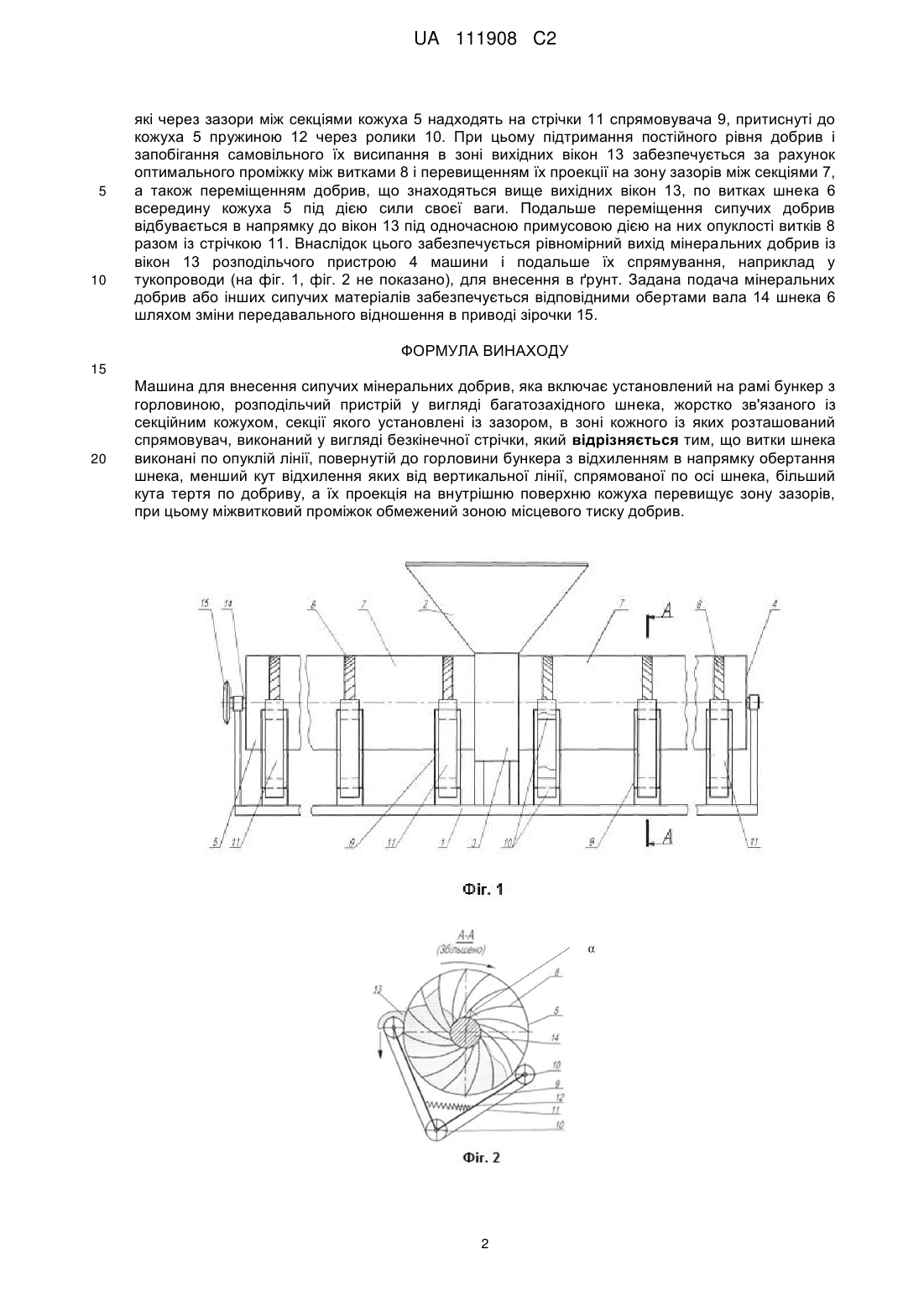

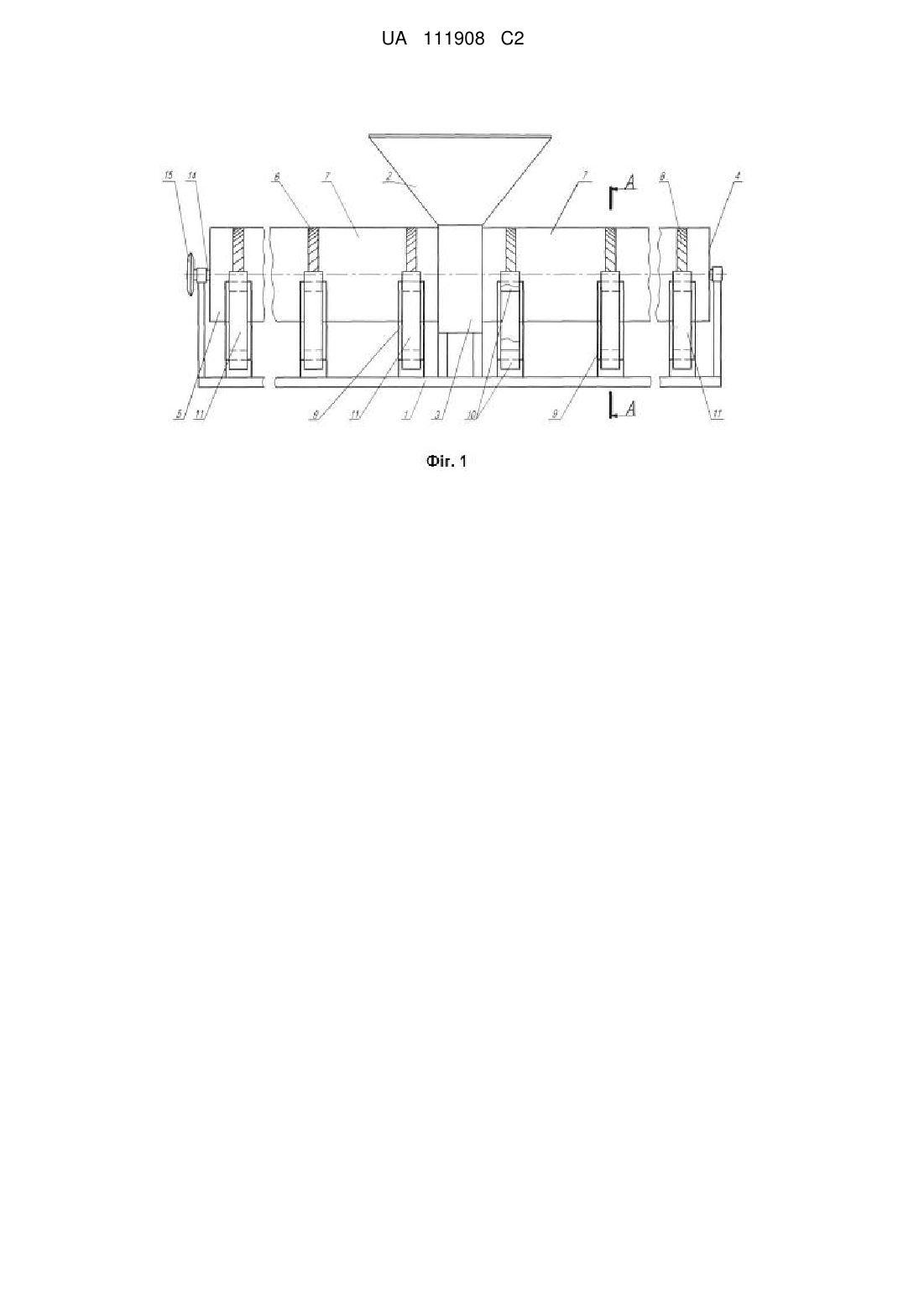

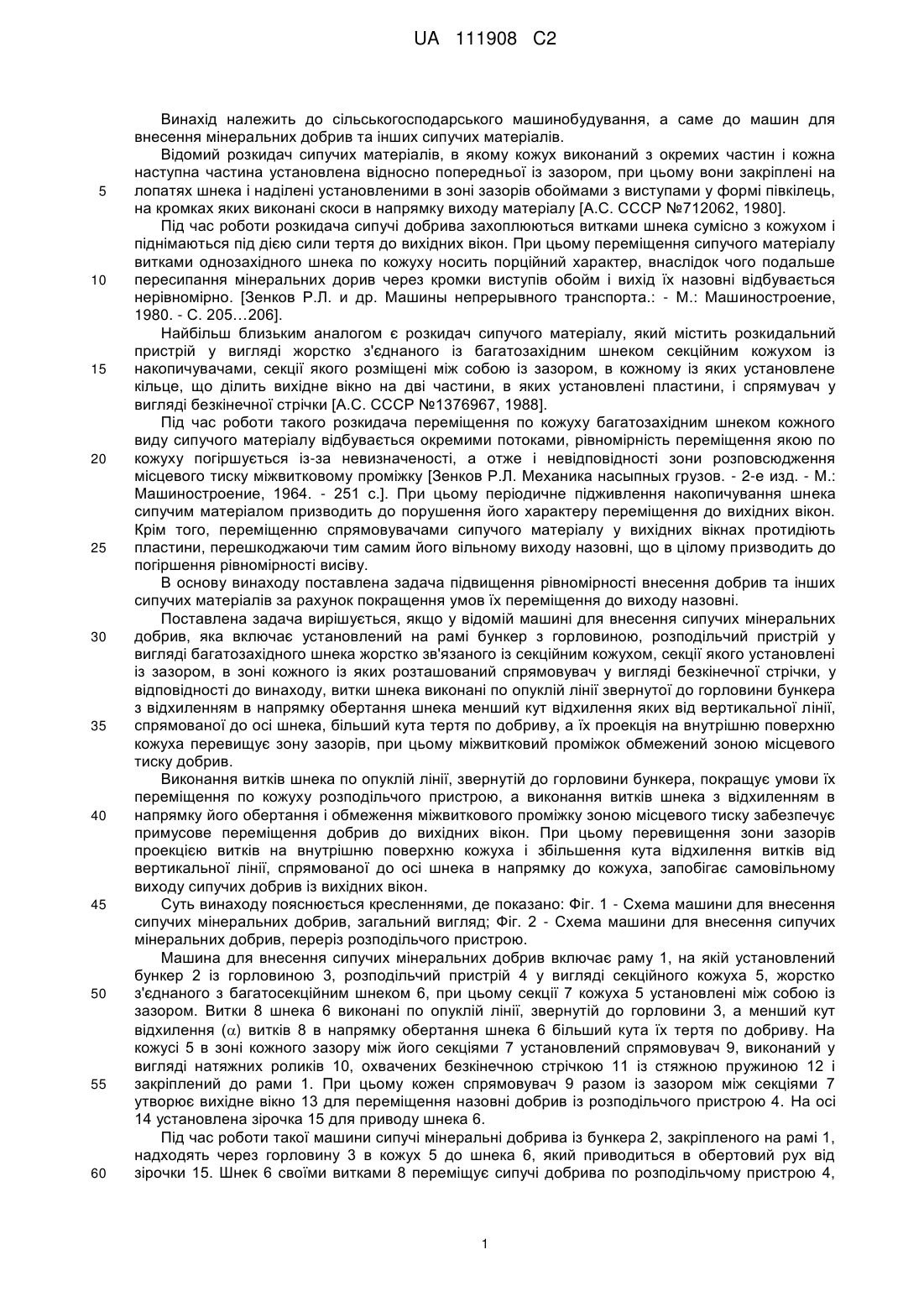

Реферат: В машині для внесення сипучих мінеральних добрив, яка включає установлений на рамі бункер з горловиною, розподільчий пристрій у вигляді багатозахідного шнека, жорстко зв'язаного із секційним кожухом, секції якого установлені із зазором, в зоні кожного із яких розташований спрямовувач у вигляді безкінечної стрічки, у відповідності до винаходу, витки шнека виконані по опуклій лінії, звернутій до горловини бункера з відхиленням в напрямку обертання шнека, менший кут відхилення яких від вертикальної лінії, спрямованої до осі шнека, більший кута тертя по добриву, а їх проекція на внутрішню поверхню кожуха перевищує зону зазорів, при цьому міжвитковий проміжок обмежений зоною місцевого тиску добрив. Внаслідок покращення умов переміщення мінеральних добрив до виходу із розподільчого пристрою машини забезпечується підвищення рівномірності їх внесення та інших сипучих матеріалів. UA 111908 C2 (12) UA 111908 C2 UA 111908 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, а саме до машин для внесення мінеральних добрив та інших сипучих матеріалів. Відомий розкидач сипучих матеріалів, в якому кожух виконаний з окремих частин і кожна наступна частина установлена відносно попередньої із зазором, при цьому вони закріплені на лопатях шнека і наділені установленими в зоні зазорів обоймами з виступами у формі півкілець, на кромках яких виконані скоси в напрямку виходу матеріалу [А.С. СССР №712062, 1980]. Під час роботи розкидача сипучі добрива захоплюються витками шнека сумісно з кожухом і піднімаються під дією сили тертя до вихідних вікон. При цьому переміщення сипучого матеріалу витками однозахідного шнека по кожуху носить порційний характер, внаслідок чого подальше пересипання мінеральних дорив через кромки виступів обойм і вихід їх назовні відбувається нерівномірно. [Зенков Р.Л. и др. Машины непрерывного транспорта.: - М.: Машиностроение, 1980. - С. 205…206]. Найбільш близьким аналогом є розкидач сипучого матеріалу, який містить розкидальний пристрій у вигляді жорстко з'єднаного із багатозахідним шнеком секційним кожухом із накопичувачами, секції якого розміщені між собою із зазором, в кожному із яких установлене кільце, що ділить вихідне вікно на дві частини, в яких установлені пластини, і спрямувач у вигляді безкінечної стрічки [А.С. СССР №1376967, 1988]. Під час роботи такого розкидача переміщення по кожуху багатозахідним шнеком кожного виду сипучого матеріалу відбувається окремими потоками, рівномірність переміщення якою по кожуху погіршується із-за невизначеності, а отже і невідповідності зони розповсюдження місцевого тиску міжвитковому проміжку [Зенков Р.Л. Механика насыпных грузов. - 2-е изд. - М.: Машиностроение, 1964. - 251 с.]. При цьому періодичне підживлення накопичування шнека сипучим матеріалом призводить до порушення його характеру переміщення до вихідних вікон. Крім того, переміщенню спрямовувачами сипучого матеріалу у вихідних вікнах протидіють пластини, перешкоджаючи тим самим його вільному виходу назовні, що в цілому призводить до погіршення рівномірності висіву. В основу винаходу поставлена задача підвищення рівномірності внесення добрив та інших сипучих матеріалів за рахунок покращення умов їх переміщення до виходу назовні. Поставлена задача вирішується, якщо у відомій машині для внесення сипучих мінеральних добрив, яка включає установлений на рамі бункер з горловиною, розподільчий пристрій у вигляді багатозахідного шнека жорстко зв'язаного із секційним кожухом, секції якого установлені із зазором, в зоні кожного із яких розташований спрямовувач у вигляді безкінечної стрічки, у відповідності до винаходу, витки шнека виконані по опуклій лінії звернутої до горловини бункера з відхиленням в напрямку обертання шнека менший кут відхилення яких від вертикальної лінії, спрямованої до осі шнека, більший кута тертя по добриву, а їх проекція на внутрішню поверхню кожуха перевищує зону зазорів, при цьому міжвитковий проміжок обмежений зоною місцевого тиску добрив. Виконання витків шнека по опуклій лінії, звернутій до горловини бункера, покращує умови їх переміщення по кожуху розподільчого пристрою, а виконання витків шнека з відхиленням в напрямку його обертання і обмеження міжвиткового проміжку зоною місцевого тиску забезпечує примусове переміщення добрив до вихідних вікон. При цьому перевищення зони зазорів проекцією витків на внутрішню поверхню кожуха і збільшення кута відхилення витків від вертикальної лінії, спрямованої до осі шнека в напрямку до кожуха, запобігає самовільному виходу сипучих добрив із вихідних вікон. Суть винаходу пояснюється кресленнями, де показано: Фіг. 1 - Схема машини для внесення сипучих мінеральних добрив, загальний вигляд; Фіг. 2 - Схема машини для внесення сипучих мінеральних добрив, переріз розподільчого пристрою. Машина для внесення сипучих мінеральних добрив включає раму 1, на якій установлений бункер 2 із горловиною 3, розподільчий пристрій 4 у вигляді секційного кожуха 5, жорстко з'єднаного з багатосекційним шнеком 6, при цьому секції 7 кожуха 5 установлені між собою із зазором. Витки 8 шнека 6 виконані по опуклій лінії, звернутій до горловини 3, а менший кут відхилення () витків 8 в напрямку обертання шнека 6 більший кута їх тертя по добриву. На кожусі 5 в зоні кожного зазору між його секціями 7 установлений спрямовувач 9, виконаний у вигляді натяжних роликів 10, охвачених безкінечною стрічкою 11 із стяжною пружиною 12 і закріплений до рами 1. При цьому кожен спрямовувач 9 разом із зазором між секціями 7 утворює вихідне вікно 13 для переміщення назовні добрив із розподільчого пристрою 4. На осі 14 установлена зірочка 15 для приводу шнека 6. Під час роботи такої машини сипучі мінеральні добрива із бункера 2, закріпленого на рамі 1, надходять через горловину 3 в кожух 5 до шнека 6, який приводиться в обертовий рух від зірочки 15. Шнек 6 своїми витками 8 переміщує сипучі добрива по розподільчому пристрою 4, 1 UA 111908 C2 5 10 які через зазори між секціями кожуха 5 надходять на стрічки 11 спрямовувача 9, притиснуті до кожуха 5 пружиною 12 через ролики 10. При цьому підтримання постійного рівня добрив і запобігання самовільного їх висипання в зоні вихідних вікон 13 забезпечується за рахунок оптимального проміжку між витками 8 і перевищенням їх проекції на зону зазорів між секціями 7, а також переміщенням добрив, що знаходяться вище вихідних вікон 13, по витках шнека 6 всередину кожуха 5 під дією сили своєї ваги. Подальше переміщення сипучих добрив відбувається в напрямку до вікон 13 під одночасною примусовою дією на них опуклості витків 8 разом із стрічкою 11. Внаслідок цього забезпечується рівномірний вихід мінеральних добрив із вікон 13 розподільчого пристрою 4 машини і подальше їх спрямування, наприклад у тукопроводи (на фіг. 1, фіг. 2 не показано), для внесення в ґрунт. Задана подача мінеральних добрив або інших сипучих матеріалів забезпечується відповідними обертами вала 14 шнека 6 шляхом зміни передавального відношення в приводі зірочки 15. ФОРМУЛА ВИНАХОДУ 15 20 Машина для внесення сипучих мінеральних добрив, яка включає установлений на рамі бункер з горловиною, розподільчий пристрій у вигляді багатозахідного шнека, жорстко зв'язаного із секційним кожухом, секції якого установлені із зазором, в зоні кожного із яких розташований спрямовувач, виконаний у вигляді безкінечної стрічки, який відрізняється тим, що витки шнека виконані по опуклій лінії, повернутій до горловини бункера з відхиленням в напрямку обертання шнека, менший кут відхилення яких від вертикальної лінії, спрямованої по осі шнека, більший кута тертя по добриву, а їх проекція на внутрішню поверхню кожуха перевищує зону зазорів, при цьому міжвитковий проміжок обмежений зоною місцевого тиску добрив. 2 UA 111908 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
