Пристрій для локалізації та концентрації плаваючих забруднень
Формула / Реферат

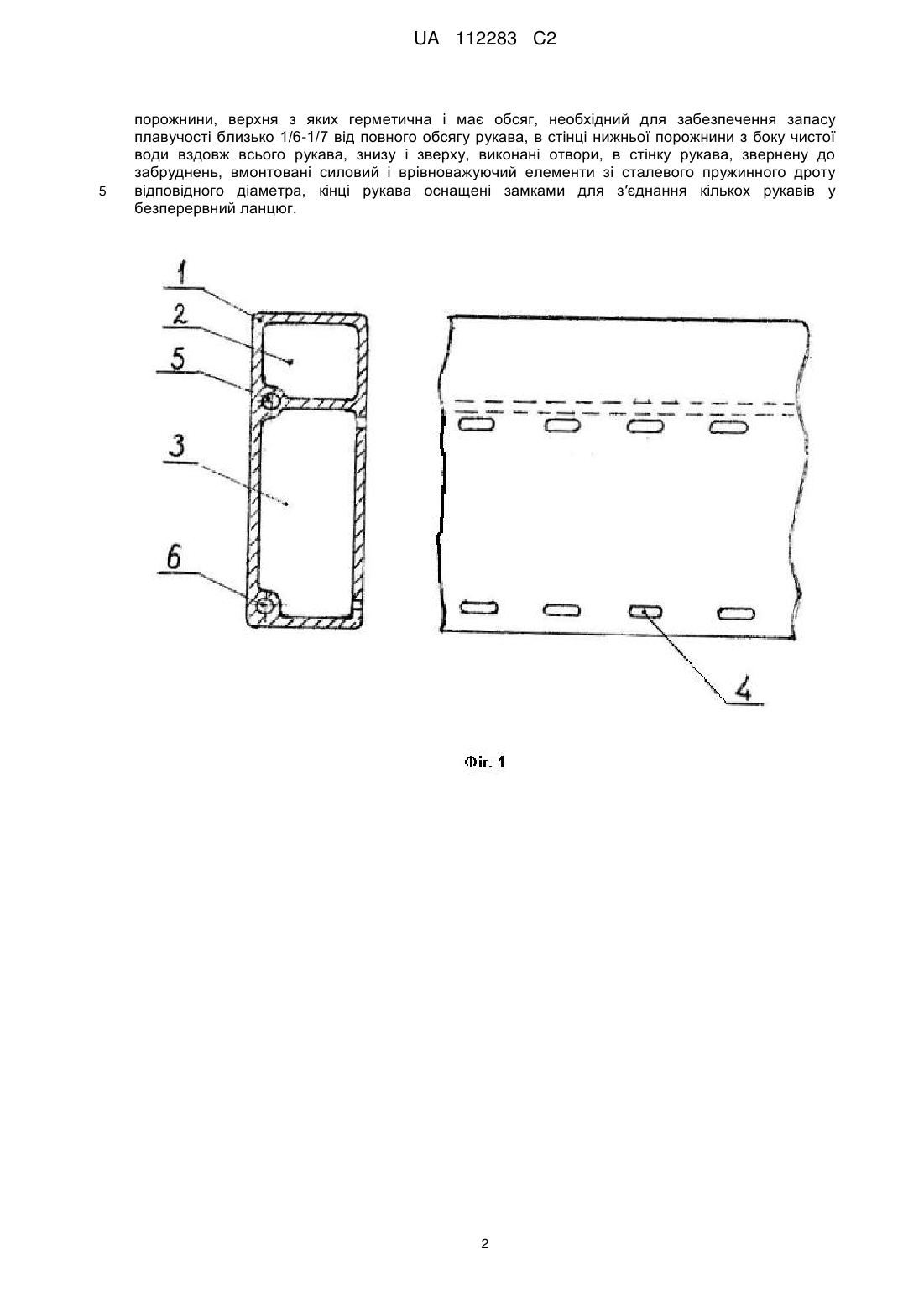

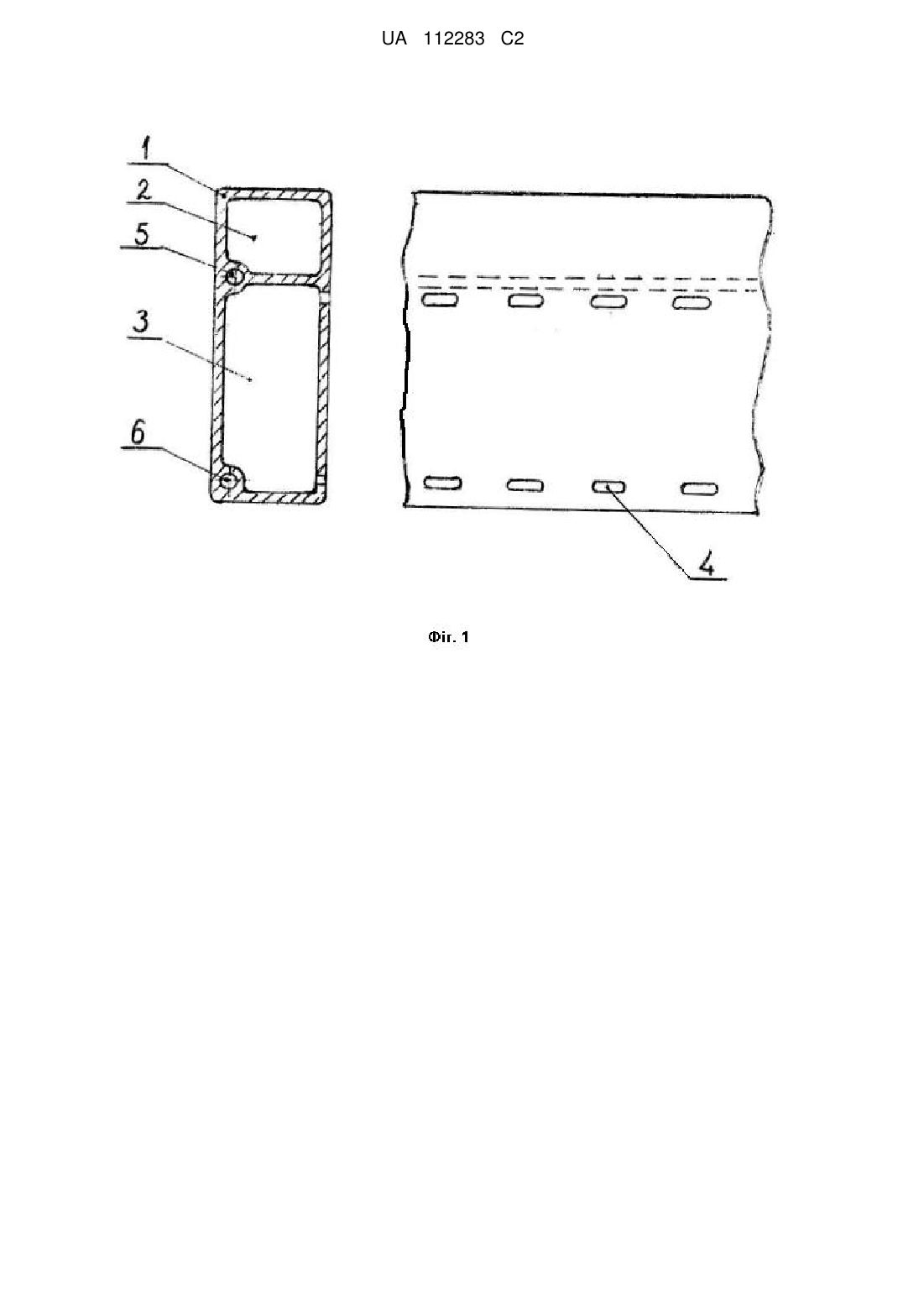

Пристрій для локалізації та концентрації плаваючих забруднень, що являє собою полімерний рукав прямокутної форми довжиною від 250 до 1000 метрів, товщиною стінки близько 1,5-1,8 міліметра, висотою профілю від 50 до 100 міліметрів, із співвідношенням сторін близько 1:2,5-1:3, внутрішня порожнина рукава розділена поздовжньою перегородкою на дві несполучених порожнини, верхня з яких герметична і має обсяг, необхідний для забезпечення запасу плавучості близько 1/6-1/7 від повного обсягу рукава, в стінці нижньої порожнини з боку чистої води вздовж всього рукава, знизу і зверху, виконані отвори, в стінку рукава, звернену до забруднень, вмонтовані силовий і врівноважуючий елементи зі сталевого пружинного дроту відповідного діаметра, кінці рукава оснащені замками для з′єднання кількох рукавів у безперервний ланцюг.
Текст

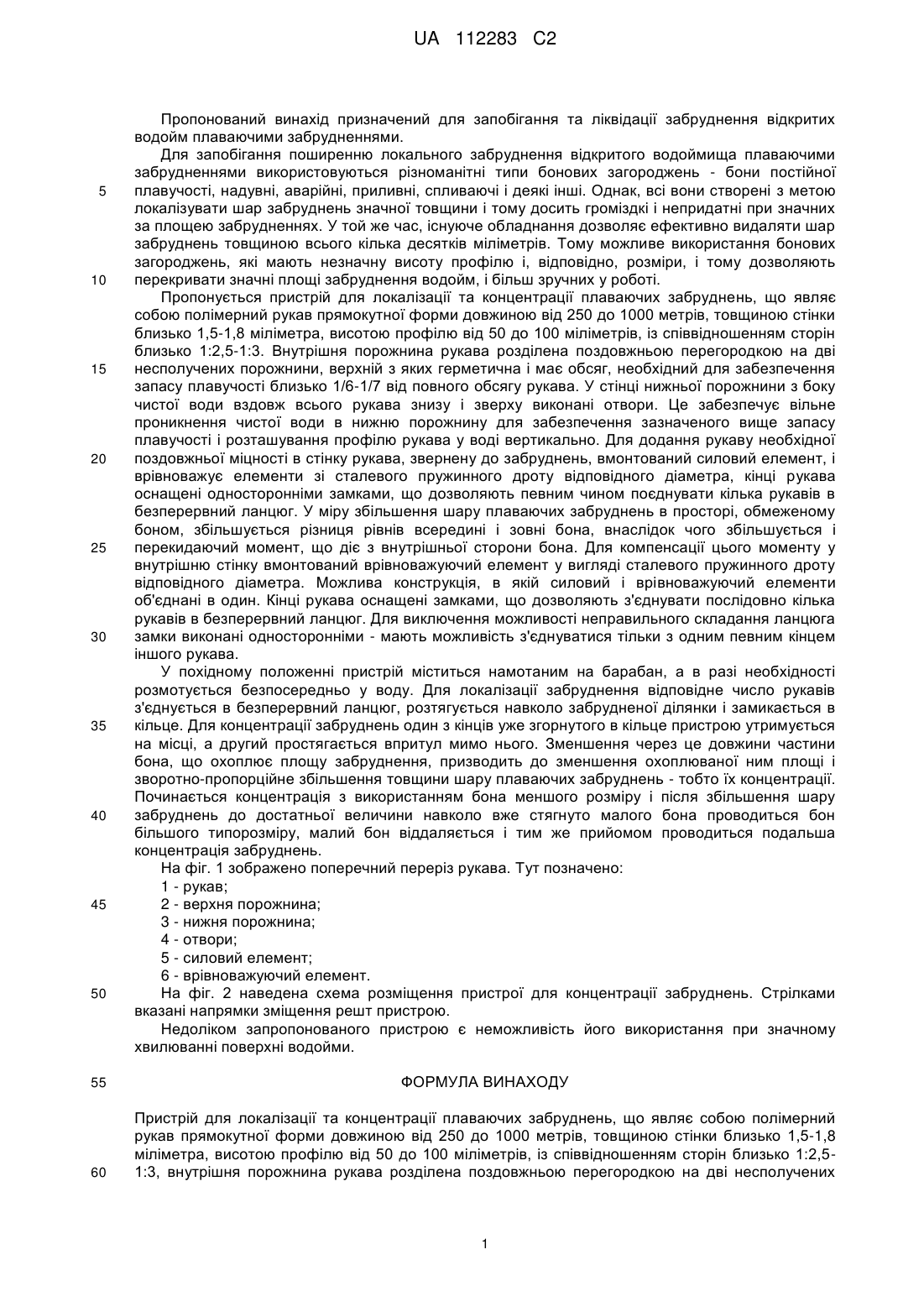

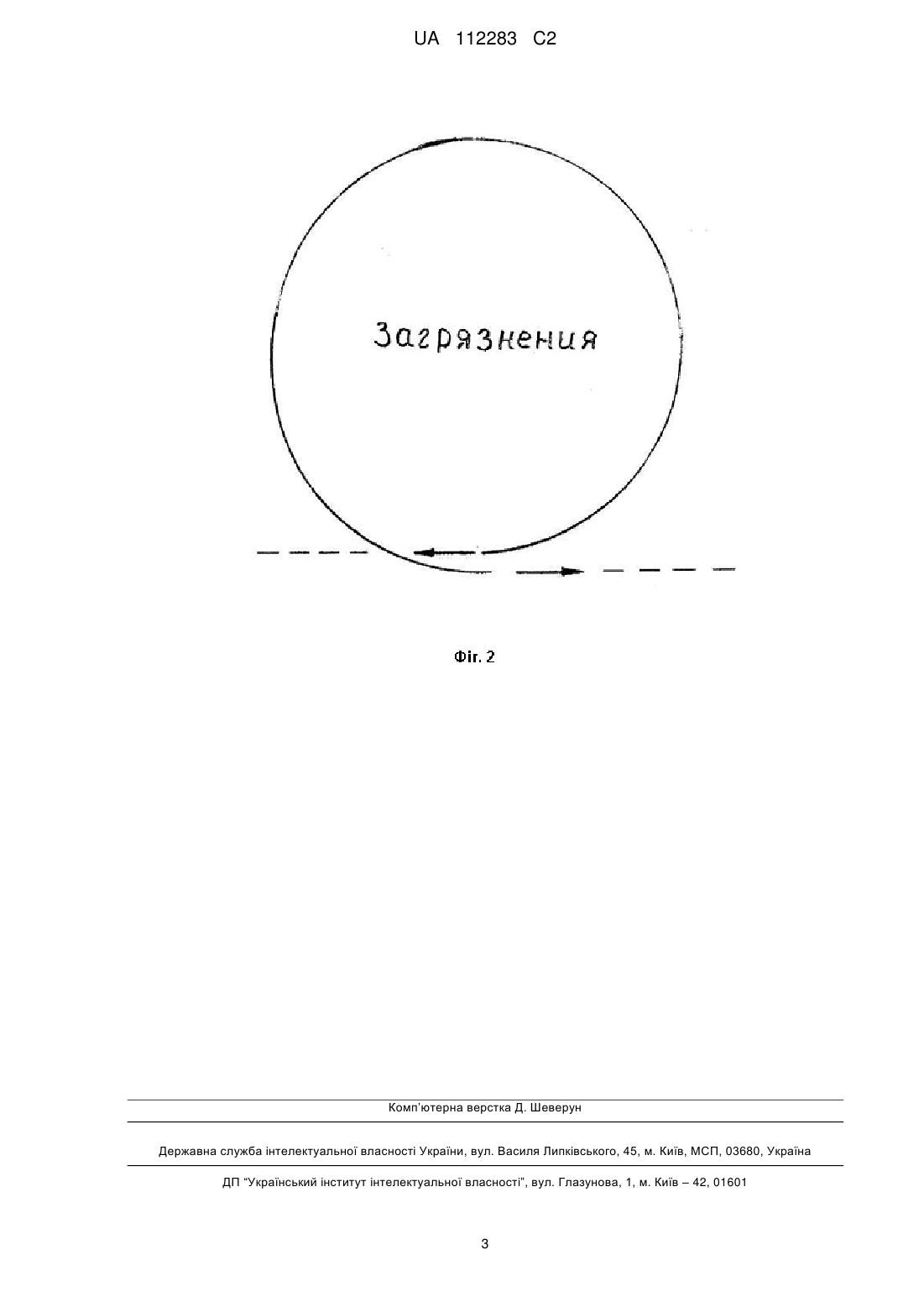

Реферат: Пропонується пристрій для локалізації та концентрації плаваючих забруднень. Пристрій являє собою полімерний рукав прямокутної форми довжиною від 250 до 1000 метрів зі стінками товщиною близько 1,5-1,8 мм. Висота профілю рукава становить від 50 до 100 мм зі співвідношенням сторін близько 1:2,5-1:3. Внутрішня порожнина рукава розділена поздовжньою горизонтальною перегородкою на дві порожнини, верхня з яких герметична і має обсяг, необхідний для забезпечення запасу плавучості близько 1/6-1/7 від повного обсягу рукава. У верхній і нижній кромці зовнішньої стінки нижньої порожнини виконані отвори, через які в порожнину надходить вода, завдяки чому пристрій займає правильне розташування у воді. Для забезпечення достатньої поздовжньої міцності у внутрішню стінку рукава вмонтований силовий елемент у вигляді сталевого пружинного дроту відповідного діаметра. У міру збільшення шару плаваючих забруднень в просторі, обмеженому боном, збільшується перекидаючий момент, що діє з внутрішньої сторони бона. Для компенсації цього моменту у внутрішню стінку вмонтований врівноважує елемент у вигляді сталевого пружинного дроту відповідного діаметра. Для локалізації забруднення відповідне число рукавів з'єднується в безперервний ланцюг, розтягується навколо забрудненої ділянки і замикається в кільце. Для концентрації забруднень один з кінців уже згорнутого в кільце пристрою утримується на місці, а другий простягається впритул мимо нього. Зменшення через це довжини частини бона, що охоплює площу забруднення, призводить до зменшення охоплюваної ним площі і зворотно-пропорційне збільшення товщини шару плаваючих забруднень - тобто їх концентрації. UA 112283 C2 (12) UA 112283 C2 UA 112283 C2 5 10 15 20 25 30 35 40 45 50 Пропонований винахід призначений для запобігання та ліквідації забруднення відкритих водойм плаваючими забрудненнями. Для запобігання поширенню локального забруднення відкритого водоймища плаваючими забрудненнями використовуються різноманітні типи бонових загороджень - бони постійної плавучості, надувні, аварійні, приливні, спливаючі і деякі інші. Однак, всі вони створені з метою локалізувати шар забруднень значної товщини і тому досить громіздкі і непридатні при значних за площею забрудненнях. У той же час, існуюче обладнання дозволяє ефективно видаляти шар забруднень товщиною всього кілька десятків міліметрів. Тому можливе використання бонових загороджень, які мають незначну висоту профілю і, відповідно, розміри, і тому дозволяють перекривати значні площі забруднення водойм, і більш зручних у роботі. Пропонується пристрій для локалізації та концентрації плаваючих забруднень, що являє собою полімерний рукав прямокутної форми довжиною від 250 до 1000 метрів, товщиною стінки близько 1,5-1,8 міліметра, висотою профілю від 50 до 100 міліметрів, із співвідношенням сторін близько 1:2,5-1:3. Внутрішня порожнина рукава розділена поздовжньою перегородкою на дві несполучених порожнини, верхній з яких герметична і має обсяг, необхідний для забезпечення запасу плавучості близько 1/6-1/7 від повного обсягу рукава. У стінці нижньої порожнини з боку чистої води вздовж всього рукава знизу і зверху виконані отвори. Це забезпечує вільне проникнення чистої води в нижню порожнину для забезпечення зазначеного вище запасу плавучості і розташування профілю рукава у воді вертикально. Для додання рукаву необхідної поздовжньої міцності в стінку рукава, звернену до забруднень, вмонтований силовий елемент, і врівноважує елементи зі сталевого пружинного дроту відповідного діаметра, кінці рукава оснащені односторонніми замками, що дозволяють певним чином поєднувати кілька рукавів в безперервний ланцюг. У міру збільшення шару плаваючих забруднень в просторі, обмеженому боном, збільшується різниця рівнів всередині і зовні бона, внаслідок чого збільшується і перекидаючий момент, що діє з внутрішньої сторони бона. Для компенсації цього моменту у внутрішню стінку вмонтований врівноважуючий елемент у вигляді сталевого пружинного дроту відповідного діаметра. Можлива конструкція, в якій силовий і врівноважуючий елементи об'єднані в один. Кінці рукава оснащені замками, що дозволяють з'єднувати послідовно кілька рукавів в безперервний ланцюг. Для виключення можливості неправильного складання ланцюга замки виконані односторонніми - мають можливість з'єднуватися тільки з одним певним кінцем іншого рукава. У похідному положенні пристрій міститься намотаним на барабан, а в разі необхідності розмотується безпосередньо у воду. Для локалізації забруднення відповідне число рукавів з'єднується в безперервний ланцюг, розтягується навколо забрудненої ділянки і замикається в кільце. Для концентрації забруднень один з кінців уже згорнутого в кільце пристрою утримується на місці, а другий простягається впритул мимо нього. Зменшення через це довжини частини бона, що охоплює площу забруднення, призводить до зменшення охоплюваної ним площі і зворотно-пропорційне збільшення товщини шару плаваючих забруднень - тобто їх концентрації. Починається концентрація з використанням бона меншого розміру і після збільшення шару забруднень до достатньої величини навколо вже стягнуто малого бона проводиться бон більшого типорозміру, малий бон віддаляється і тим же прийомом проводиться подальша концентрація забруднень. На фіг. 1 зображено поперечний переріз рукава. Тут позначено: 1 - рукав; 2 - верхня порожнина; 3 - нижня порожнина; 4 - отвори; 5 - силовий елемент; 6 - врівноважуючий елемент. На фіг. 2 наведена схема розміщення пристрої для концентрації забруднень. Стрілками вказані напрямки зміщення решт пристрою. Недоліком запропонованого пристрою є неможливість його використання при значному хвилюванні поверхні водойми. 55 ФОРМУЛА ВИНАХОДУ 60 Пристрій для локалізації та концентрації плаваючих забруднень, що являє собою полімерний рукав прямокутної форми довжиною від 250 до 1000 метрів, товщиною стінки близько 1,5-1,8 міліметра, висотою профілю від 50 до 100 міліметрів, із співвідношенням сторін близько 1:2,51:3, внутрішня порожнина рукава розділена поздовжньою перегородкою на дві несполучених 1 UA 112283 C2 5 порожнини, верхня з яких герметична і має обсяг, необхідний для забезпечення запасу плавучості близько 1/6-1/7 від повного обсягу рукава, в стінці нижньої порожнини з боку чистої води вздовж всього рукава, знизу і зверху, виконані отвори, в стінку рукава, звернену до забруднень, вмонтовані силовий і врівноважуючий елементи зі сталевого пружинного дроту відповідного діаметра, кінці рукава оснащені замками для з′єднання кількох рукавів у безперервний ланцюг. 2 UA 112283 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
МПК / Мітки
МПК: E02B 15/06, E02B 15/08
Мітки: концентрації, локалізації, забруднень, пристрій, плаваючих
