Спосіб розмірної обробки тіл обертання електричною дугою
Формула / Реферат
Спосіб розмірної обробки тіл обертання електричною дугою в поперечному потоці робочої рідини, з обертанням електрода-заготовки та радіальною і осьовою подачею непрофільованого електрода-інструмента, що протягують в зоні обробці, який відрізняється тим, що обробку здійснюють попередньо перфорованим стрічковим електродом-інструментом, а робочу рідину в зону обробки нагнітають під технологічним тиском крізь перфорації у стрічці.
Текст

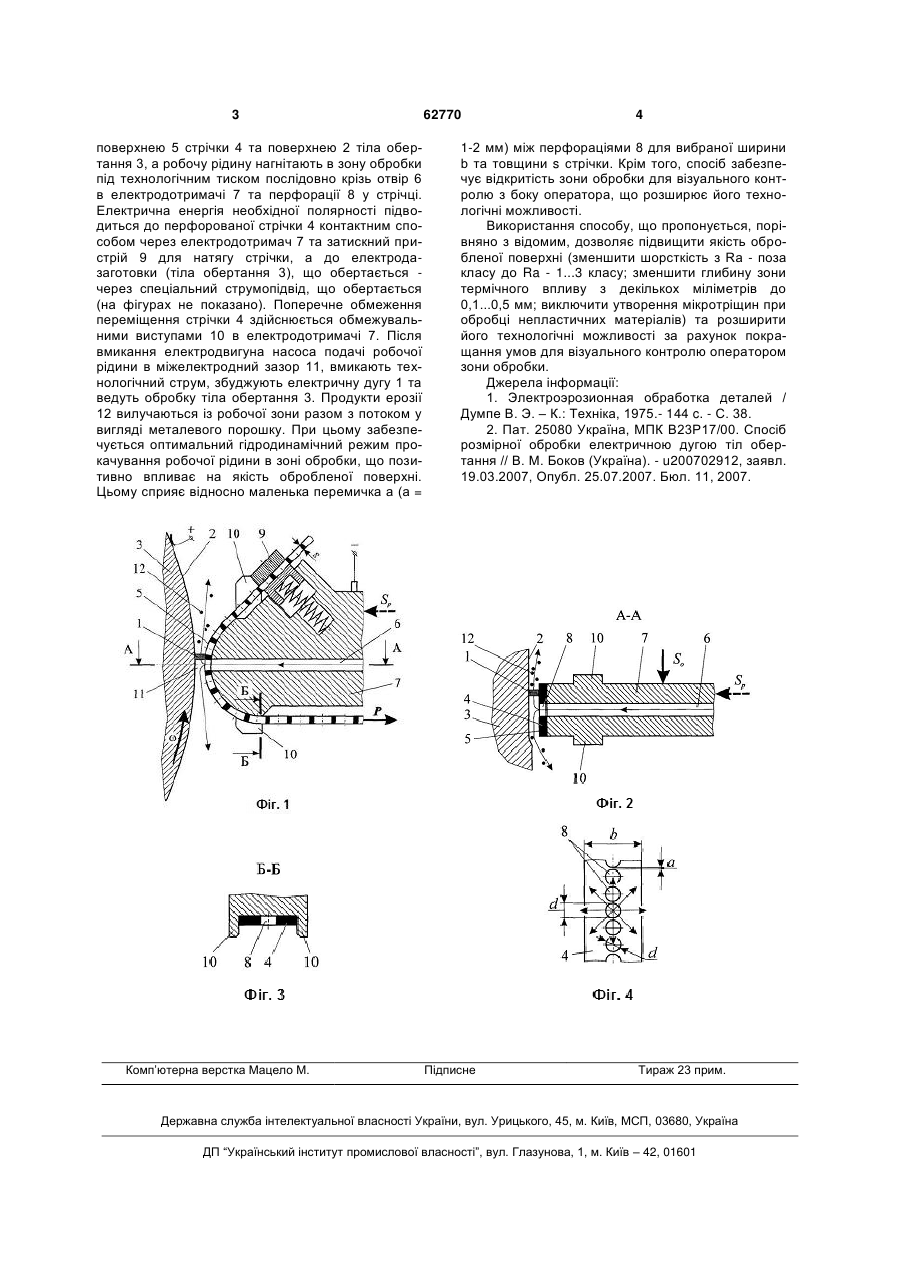

Спосіб розмірної обробки тіл обертання електричною дугою в поперечному потоці робочої рі 3 поверхнею 5 стрічки 4 та поверхнею 2 тіла обертання 3, а робочу рідину нагнітають в зону обробки під технологічним тиском послідовно крізь отвір 6 в електродотримачі 7 та перфорації 8 у стрічці. Електрична енергія необхідної полярності підводиться до перфорованої стрічки 4 контактним способом через електродотримач 7 та затискний пристрій 9 для натягу стрічки, а до електродазаготовки (тіла обертання 3), що обертається через спеціальний струмопідвід, що обертається (на фігурах не показано). Поперечне обмеження переміщення стрічки 4 здійснюється обмежувальними виступами 10 в електродотримачі 7. Після вмикання електродвигуна насоса подачі робочої рідини в міжелектродний зазор 11, вмикають технологічний струм, збуджують електричну дугу 1 та ведуть обробку тіла обертання 3. Продукти ерозії 12 вилучаються із робочої зони разом з потоком у вигляді металевого порошку. При цьому забезпечується оптимальний гідродинамічний режим прокачування робочої рідини в зоні обробки, що позитивно впливає на якість обробленої поверхні. Цьому сприяє відносно маленька перемичка а (а = Комп’ютерна верстка Мацело М. 62770 4 1-2 мм) між перфораціями 8 для вибраної ширини b та товщини s стрічки. Крім того, спосіб забезпечує відкритість зони обробки для візуального контролю з боку оператора, що розширює його технологічні можливості. Використання способу, що пропонується, порівняно з відомим, дозволяє підвищити якість обробленої поверхні (зменшити шорсткість з Rа - поза класу до Ra - 1...3 класу; зменшити глибину зони термічного впливу з декількох міліметрів до 0,1...0,5 мм; виключити утворення мікротріщин при обробці непластичних матеріалів) та розширити його технологічні можливості за рахунок покращання умов для візуального контролю оператором зони обробки. Джерела інформації: 1. Электроэрозионная обработка деталей / Думпе В. Э. – К.: Техніка, 1975.- 144 c. - С. 38. 2. Пат. 25080 Україна, МПК В23Р17/00. Спосіб розмірної обробки електричною дугою тіл обертання // В. М. Боков (Україна). - u200702912, заявл. 19.03.2007, Опубл. 25.07.2007. Бюл. 11, 2007. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of dimensional processing bodies of rotation by electric arc
Автори англійськоюBokov Viktor Myhailovych
Назва патенту російськоюСпособ размерной обработки тел вращения электрической дугой
Автори російськоюБоков Виктор Михайлович
МПК / Мітки
МПК: B23P 17/00
Мітки: обробки, електричною, тіл, спосіб, дугою, розмірної, обертання
