Пристрій для поглинання висотних атмосферних забруднень промислового комплексу

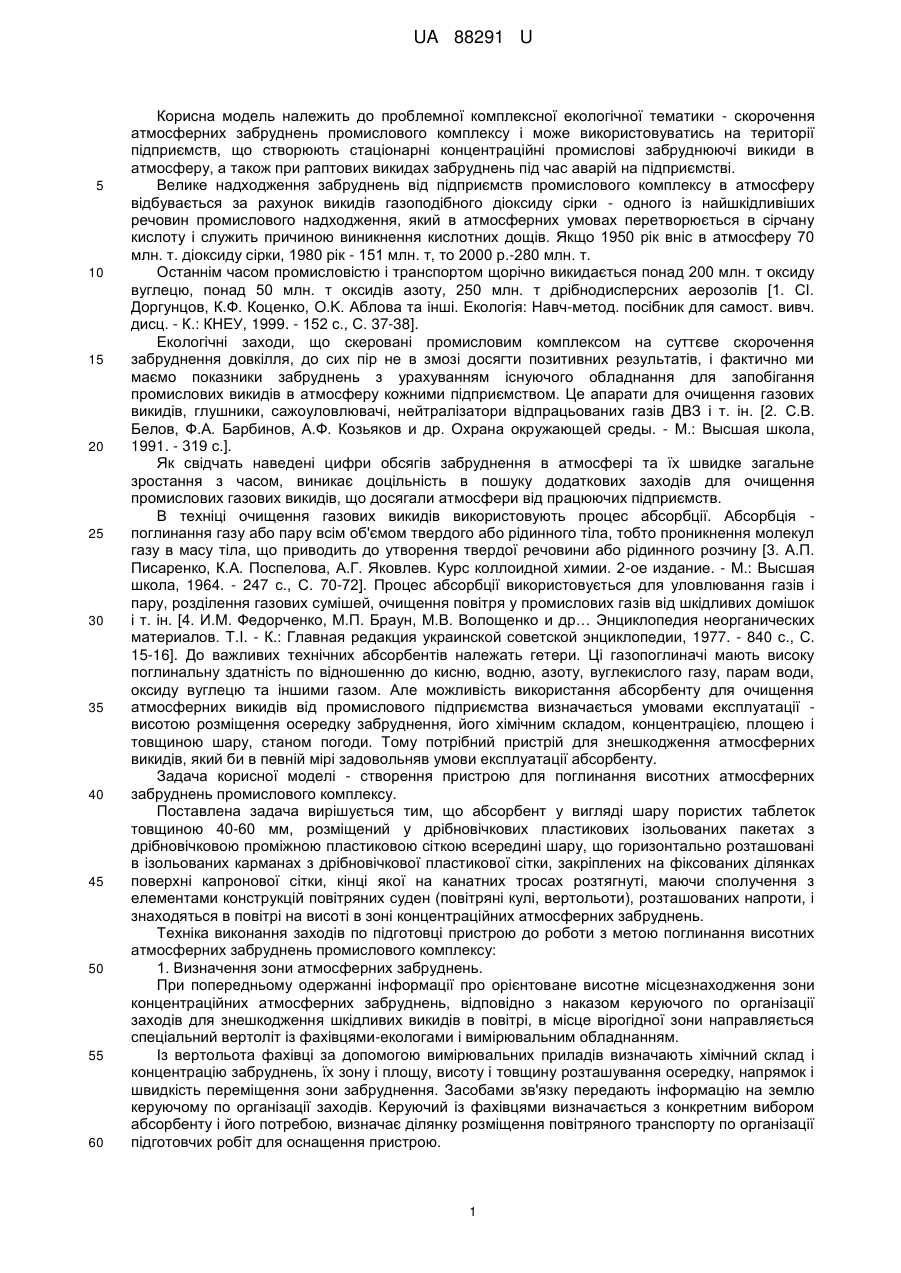

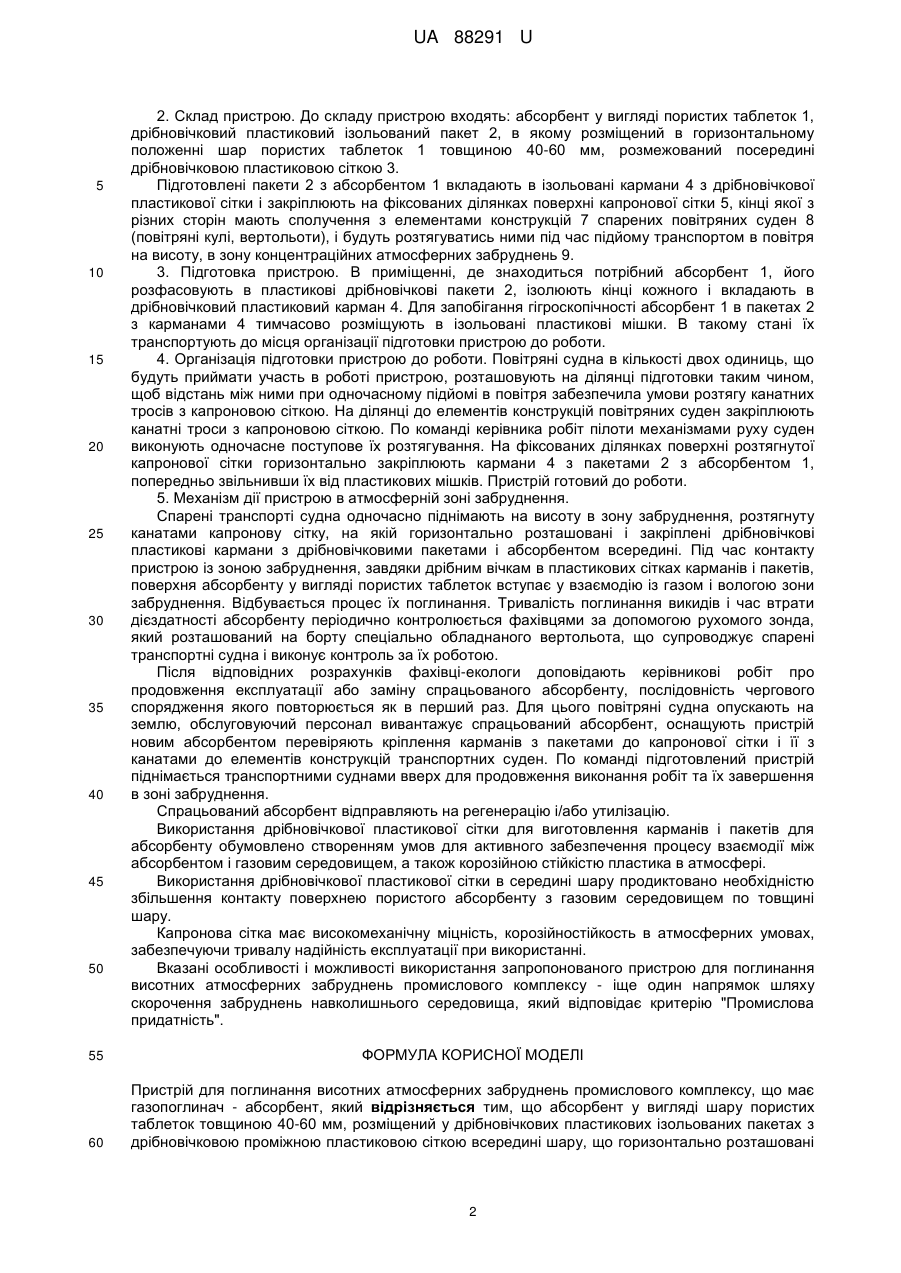

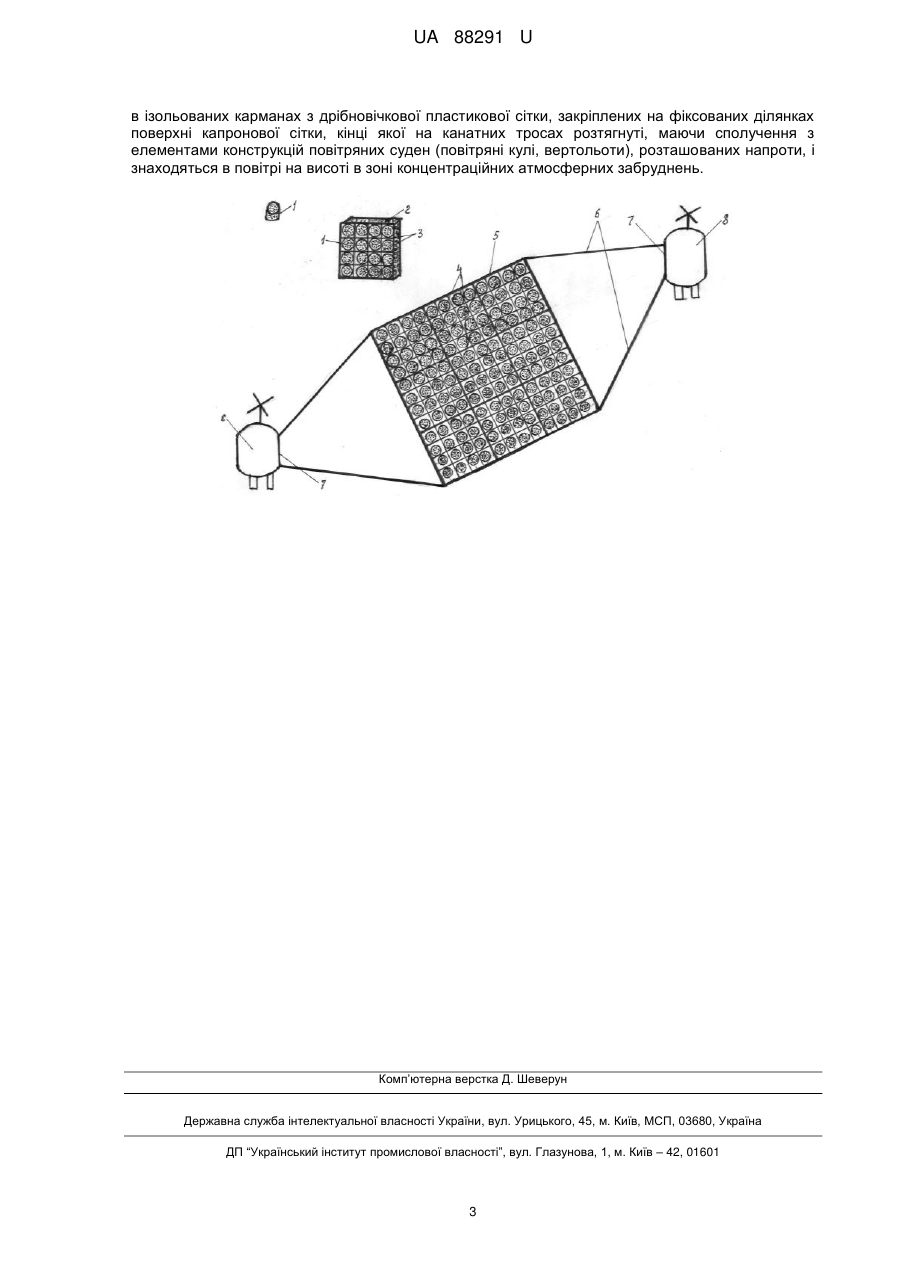

Реферат: Пристрій для поглинання висотних атмосферних забруднень промислового комплексу має газопоглинач - абсорбент. Абсорбент у вигляді шару пористих таблеток товщиною 40-60 мм, розміщений у дрібновічкових пластикових ізольованих пакетах з дрібновічковою проміжною пластиковою сіткою всередині шару. UA 88291 U (12) UA 88291 U UA 88291 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до проблемної комплексної екологічної тематики - скорочення атмосферних забруднень промислового комплексу і може використовуватись на території підприємств, що створюють стаціонарні концентраційні промислові забруднюючі викиди в атмосферу, а також при раптових викидах забруднень під час аварій на підприємстві. Велике надходження забруднень від підприємств промислового комплексу в атмосферу відбувається за рахунок викидів газоподібного діоксиду сірки - одного із найшкідливіших речовин промислового надходження, який в атмосферних умовах перетворюється в сірчану кислоту і служить причиною виникнення кислотних дощів. Якщо 1950 рік вніс в атмосферу 70 млн. т. діоксиду сірки, 1980 рік - 151 млн. т, то 2000 р.-280 млн. т. Останнім часом промисловістю і транспортом щорічно викидається понад 200 млн. т оксиду вуглецю, понад 50 млн. т оксидів азоту, 250 млн. т дрібнодисперсних аерозолів [1. СІ. Доргунцов, К.Ф. Коценко, O.K. Аблова та інші. Екологія: Навч-метод. посібник для самост. вивч. дисц. - К.: КНЕУ, 1999. - 152 с., С. 37-38]. Екологічні заходи, що скеровані промисловим комплексом на суттєве скорочення забруднення довкілля, до сих пір не в змозі досягти позитивних результатів, і фактично ми маємо показники забруднень з урахуванням існуючого обладнання для запобігання промислових викидів в атмосферу кожними підприємством. Це апарати для очищення газових викидів, глушники, сажоуловлювачі, нейтралізатори відпрацьованих газів ДВЗ і т. ін. [2. С.В. Белов, Ф.А. Барбинов, А.Ф. Козьяков и др. Охрана окружающей среды. - М.: Высшая школа, 1991. - 319 с.]. Як свідчать наведені цифри обсягів забруднення в атмосфері та їх швидке загальне зростання з часом, виникає доцільність в пошуку додаткових заходів для очищення промислових газових викидів, що досягали атмосфери від працюючих підприємств. В техніці очищення газових викидів використовують процес абсорбції. Абсорбція поглинання газу або пару всім об'ємом твердого або рідинного тіла, тобто проникнення молекул газу в масу тіла, що приводить до утворення твердої речовини або рідинного розчину [3. А.П. Писаренко, К.А. Поспелова, А.Г. Яковлев. Курс коллоидной химии. 2-ое издание. - М.: Высшая школа, 1964. - 247 с., С. 70-72]. Процес абсорбції використовується для уловлювання газів і пару, розділення газових сумішей, очищення повітря у промислових газів від шкідливих домішок і т. ін. [4. И.М. Федорченко, М.П. Браун, М.В. Волощенко и др… Энциклопедия неорганических материалов. T.I. - К.: Главная редакция украинской советской энциклопедии, 1977. - 840 с., С. 15-16]. До важливих технічних абсорбентів належать гетери. Ці газопоглиначі мають високу поглинальну здатність по відношенню до кисню, водню, азоту, вуглекислого газу, парам води, оксиду вуглецю та іншими газом. Але можливість використання абсорбенту для очищення атмосферних викидів від промислового підприємства визначається умовами експлуатації висотою розміщення осередку забруднення, його хімічним складом, концентрацією, площею і товщиною шару, станом погоди. Тому потрібний пристрій для знешкодження атмосферних викидів, який би в певній мірі задовольняв умови експлуатації абсорбенту. Задача корисної моделі - створення пристрою для поглинання висотних атмосферних забруднень промислового комплексу. Поставлена задача вирішується тим, що абсорбент у вигляді шару пористих таблеток товщиною 40-60 мм, розміщений у дрібновічкових пластикових ізольованих пакетах з дрібновічковою проміжною пластиковою сіткою всередині шару, що горизонтально розташовані в ізольованих карманах з дрібновічкової пластикової сітки, закріплених на фіксованих ділянках поверхні капронової сітки, кінці якої на канатних тросах розтягнуті, маючи сполучення з елементами конструкцій повітряних суден (повітряні кулі, вертольоти), розташованих напроти, і знаходяться в повітрі на висоті в зоні концентраційних атмосферних забруднень. Техніка виконання заходів по підготовці пристрою до роботи з метою поглинання висотних атмосферних забруднень промислового комплексу: 1. Визначення зони атмосферних забруднень. При попередньому одержанні інформації про орієнтоване висотне місцезнаходження зони концентраційних атмосферних забруднень, відповідно з наказом керуючого по організації заходів для знешкодження шкідливих викидів в повітрі, в місце вірогідної зони направляється спеціальний вертоліт із фахівцями-екологами і вимірювальним обладнанням. Із вертольота фахівці за допомогою вимірювальних приладів визначають хімічний склад і концентрацію забруднень, їх зону і площу, висоту і товщину розташування осередку, напрямок і швидкість переміщення зони забруднення. Засобами зв'язку передають інформацію на землю керуючому по організації заходів. Керуючий із фахівцями визначається з конкретним вибором абсорбенту і його потребою, визначає ділянку розміщення повітряного транспорту по організації підготовчих робіт для оснащення пристрою. 1 UA 88291 U 5 10 15 20 25 30 35 40 45 50 2. Склад пристрою. До складу пристрою входять: абсорбент у вигляді пористих таблеток 1, дрібновічковий пластиковий ізольований пакет 2, в якому розміщений в горизонтальному положенні шар пористих таблеток 1 товщиною 40-60 мм, розмежований посередині дрібновічковою пластиковою сіткою 3. Підготовлені пакети 2 з абсорбентом 1 вкладають в ізольовані кармани 4 з дрібновічкової пластикової сітки і закріплюють на фіксованих ділянках поверхні капронової сітки 5, кінці якої з різних сторін мають сполучення з елементами конструкцій 7 спарених повітряних суден 8 (повітряні кулі, вертольоти), і будуть розтягуватись ними під час підйому транспортом в повітря на висоту, в зону концентраційних атмосферних забруднень 9. 3. Підготовка пристрою. В приміщенні, де знаходиться потрібний абсорбент 1, його розфасовують в пластикові дрібновічкові пакети 2, ізолюють кінці кожного і вкладають в дрібновічковий пластиковий карман 4. Для запобігання гігроскопічності абсорбент 1 в пакетах 2 з карманами 4 тимчасово розміщують в ізольовані пластикові мішки. В такому стані їх транспортують до місця організації підготовки пристрою до роботи. 4. Організація підготовки пристрою до роботи. Повітряні судна в кількості двох одиниць, що будуть приймати участь в роботі пристрою, розташовують на ділянці підготовки таким чином, щоб відстань між ними при одночасному підйомі в повітря забезпечила умови розтягу канатних тросів з капроновою сіткою. На ділянці до елементів конструкцій повітряних суден закріплюють канатні троси з капроновою сіткою. По команді керівника робіт пілоти механізмами руху суден виконують одночасне поступове їх розтягування. На фіксованих ділянках поверхні розтягнутої капронової сітки горизонтально закріплюють кармани 4 з пакетами 2 з абсорбентом 1, попередньо звільнивши їх від пластикових мішків. Пристрій готовий до роботи. 5. Механізм дії пристрою в атмосферній зоні забруднення. Спарені транспорті судна одночасно піднімають на висоту в зону забруднення, розтягнуту канатами капронову сітку, на якій горизонтально розташовані і закріплені дрібновічкові пластикові кармани з дрібновічковими пакетами і абсорбентом всередині. Під час контакту пристрою із зоною забруднення, завдяки дрібним вічкам в пластикових сітках карманів і пакетів, поверхня абсорбенту у вигляді пористих таблеток вступає у взаємодію із газом і вологою зони забруднення. Відбувається процес їх поглинання. Тривалість поглинання викидів і час втрати дієздатності абсорбенту періодично контролюється фахівцями за допомогою рухомого зонда, який розташований на борту спеціально обладнаного вертольота, що супроводжує спарені транспортні судна і виконує контроль за їх роботою. Після відповідних розрахунків фахівці-екологи доповідають керівникові робіт про продовження експлуатації або заміну спрацьованого абсорбенту, послідовність чергового спорядження якого повторюється як в перший раз. Для цього повітряні судна опускають на землю, обслуговуючий персонал вивантажує спрацьований абсорбент, оснащують пристрій новим абсорбентом перевіряють кріплення карманів з пакетами до капронової сітки і її з канатами до елементів конструкцій транспортних суден. По команді підготовлений пристрій піднімається транспортними суднами вверх для продовження виконання робіт та їх завершення в зоні забруднення. Спрацьований абсорбент відправляють на регенерацію і/або утилізацію. Використання дрібновічкової пластикової сітки для виготовлення карманів і пакетів для абсорбенту обумовлено створенням умов для активного забезпечення процесу взаємодії між абсорбентом і газовим середовищем, а також корозійною стійкістю пластика в атмосфері. Використання дрібновічкової пластикової сітки в середині шару продиктовано необхідністю збільшення контакту поверхнею пористого абсорбенту з газовим середовищем по товщині шару. Капронова сітка має високомеханічну міцність, корозійностійкость в атмосферних умовах, забезпечуючи тривалу надійність експлуатації при використанні. Вказані особливості і можливості використання запропонованого пристрою для поглинання висотних атмосферних забруднень промислового комплексу - іще один напрямок шляху скорочення забруднень навколишнього середовища, який відповідає критерію "Промислова придатність". 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій для поглинання висотних атмосферних забруднень промислового комплексу, що має газопоглинач - абсорбент, який відрізняється тим, що абсорбент у вигляді шару пористих таблеток товщиною 40-60 мм, розміщений у дрібновічкових пластикових ізольованих пакетах з дрібновічковою проміжною пластиковою сіткою всередині шару, що горизонтально розташовані 2 UA 88291 U в ізольованих карманах з дрібновічкової пластикової сітки, закріплених на фіксованих ділянках поверхні капронової сітки, кінці якої на канатних тросах розтягнуті, маючи сполучення з елементами конструкцій повітряних суден (повітряні кулі, вертольоти), розташованих напроти, і знаходяться в повітрі на висоті в зоні концентраційних атмосферних забруднень. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
