Тримач для нагрівання та дослідження зразків у просвічуючому електронному мікроскопі пем-125к

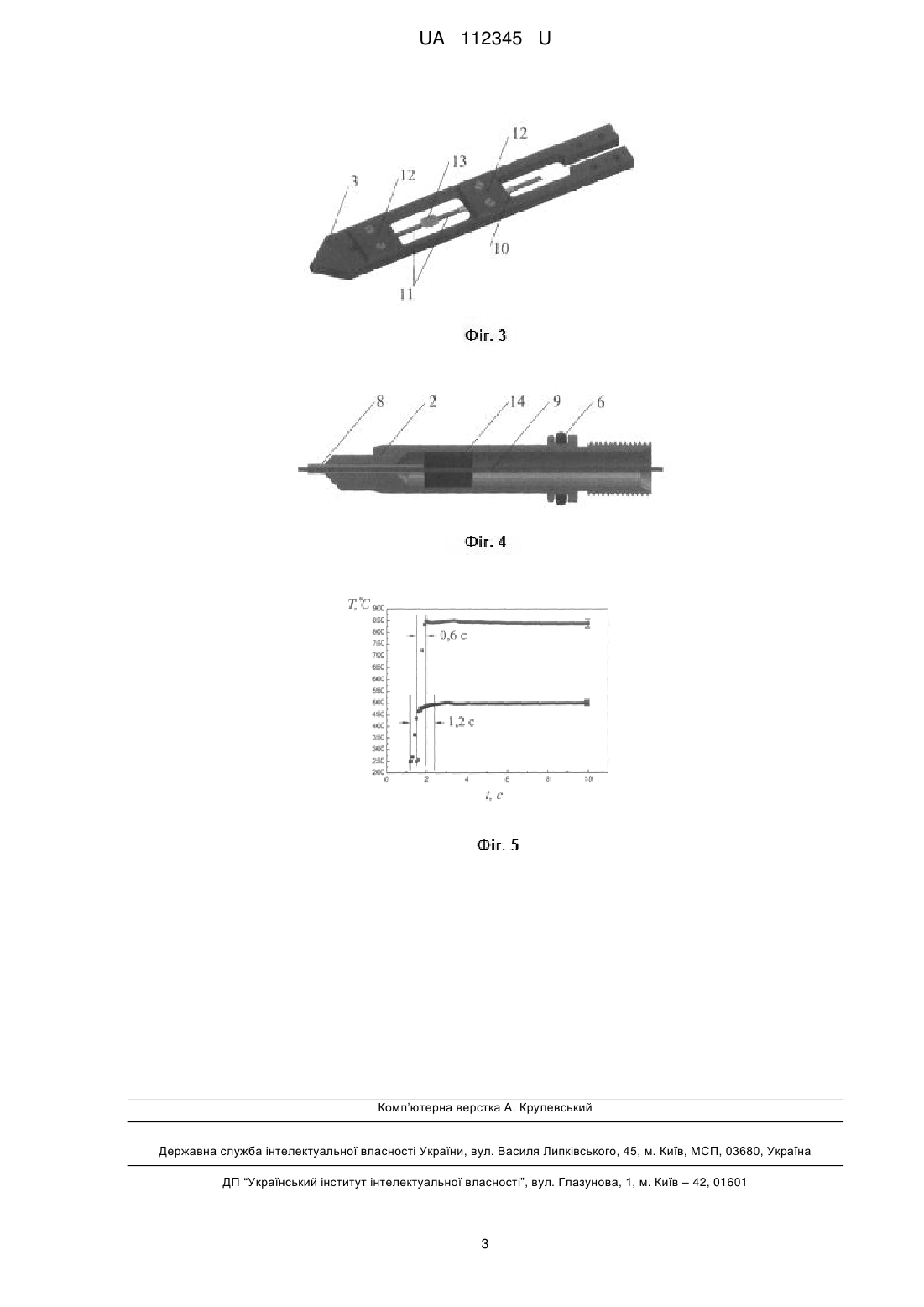

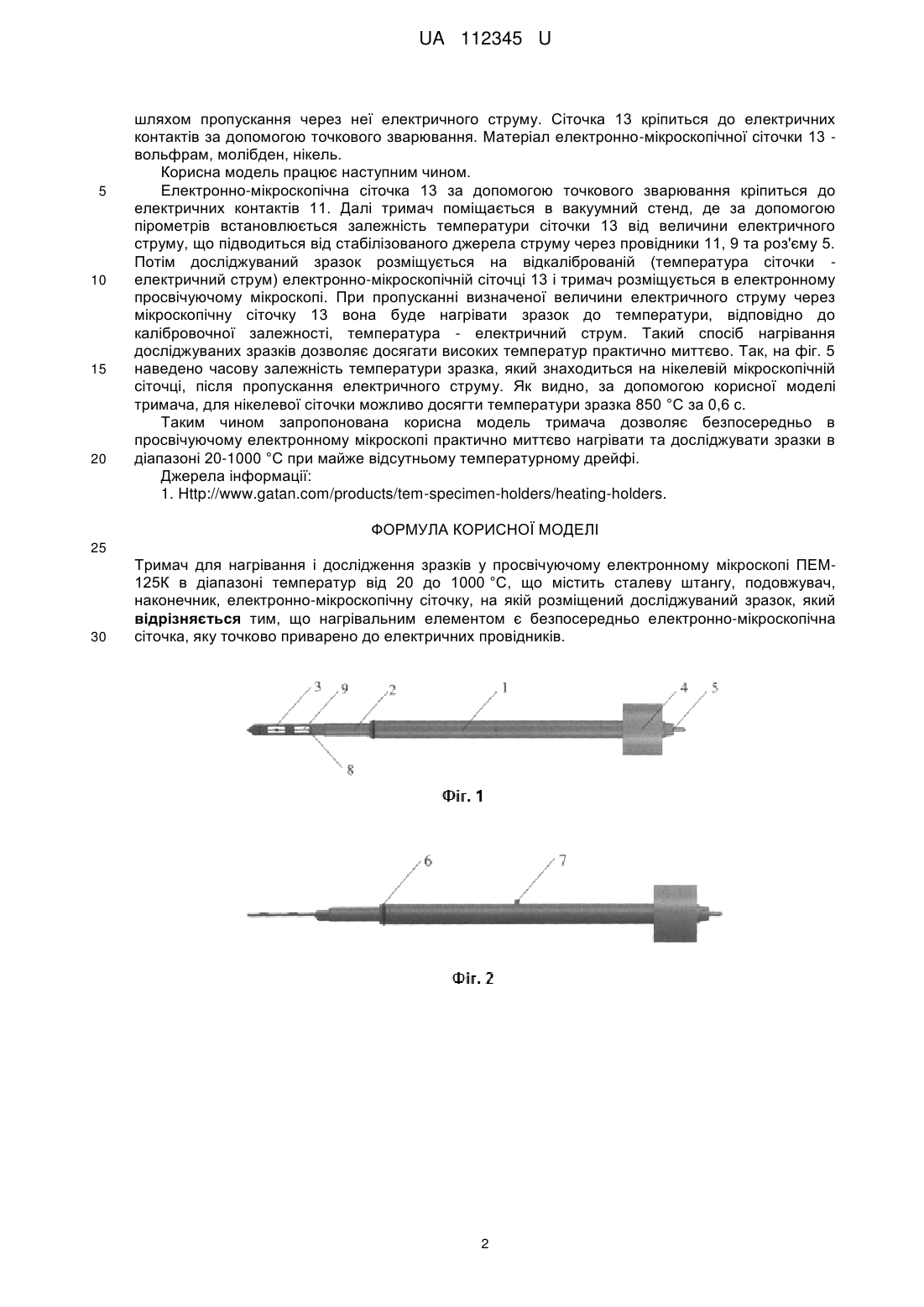

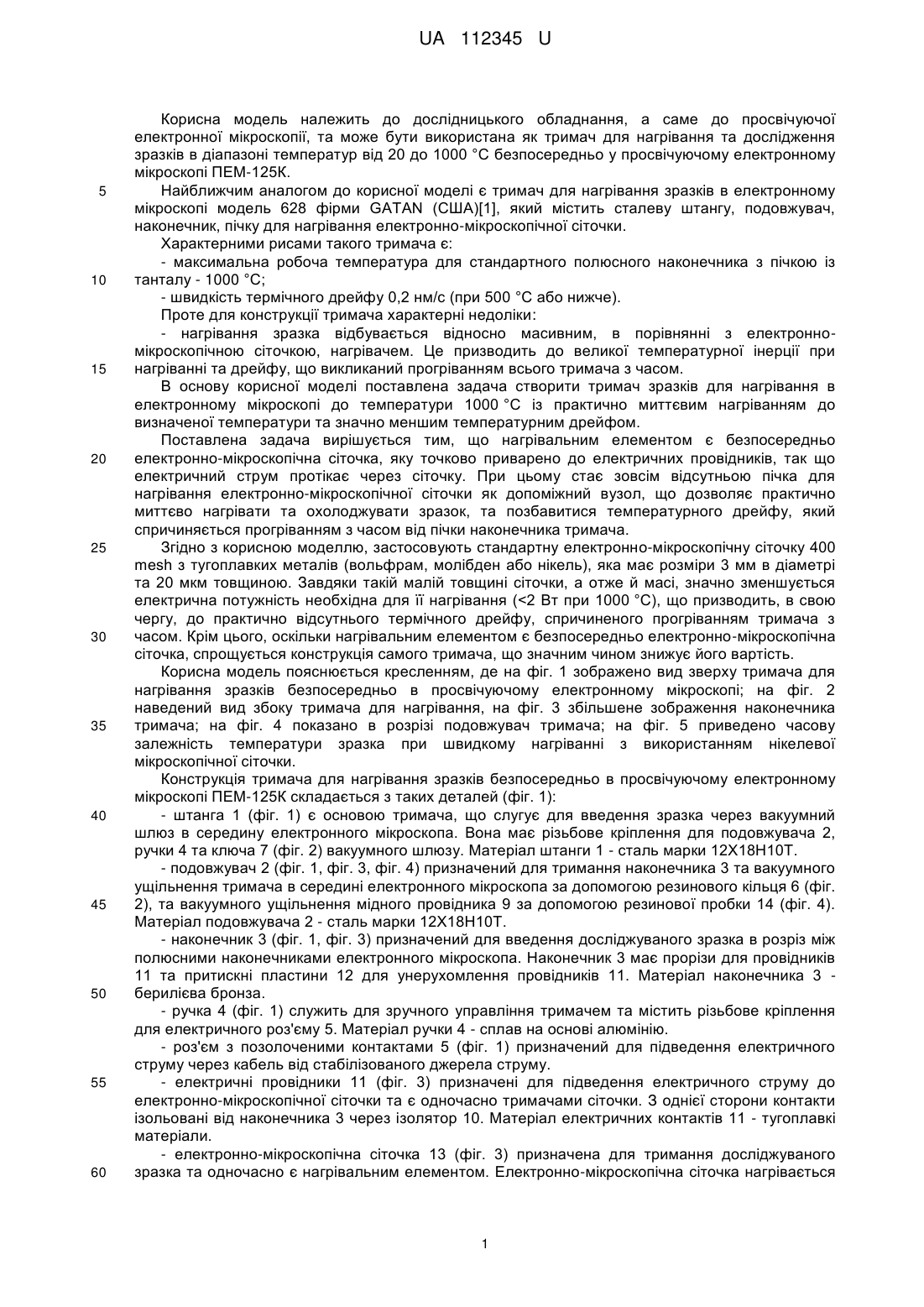

Реферат: Тримач для нагрівання і дослідження зразків у просвічуючому електронному мікроскопі ПЕМ125К в діапазоні температур від 20 до 1000 °C містить сталеву штангу, подовжувач, наконечник, електронно-мікроскопічну сіточку, на якій розміщений досліджуваний зразок. Нагрівальним елементом є безпосередньо електронно-мікроскопічна сіточка, яку точково приварено до електричних провідників. UA 112345 U (54) ТРИМАЧ ДЛЯ НАГРІВАННЯ ТА ДОСЛІДЖЕННЯ ЗРАЗКІВ У ПРОСВІЧУЮЧОМУ ЕЛЕКТРОННОМУ МІКРОСКОПІ ПЕМ-125К UA 112345 U UA 112345 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до дослідницького обладнання, а саме до просвічуючої електронної мікроскопії, та може бути використана як тримач для нагрівання та дослідження зразків в діапазоні температур від 20 до 1000 °C безпосередньо у просвічуючому електронному мікроскопі ПЕМ-125К. Найближчим аналогом до корисної моделі є тримач для нагрівання зразків в електронному мікроскопі модель 628 фірми GATAN (США)[1], який містить сталеву штангу, подовжувач, наконечник, пічку для нагрівання електронно-мікроскопічної сіточки. Характерними рисами такого тримача є: - максимальна робоча температура для стандартного полюсного наконечника з пічкою із танталу - 1000 °C; - швидкість термічного дрейфу 0,2 нм/с (при 500 °C або нижче). Проте для конструкції тримача характерні недоліки: - нагрівання зразка відбувається відносно масивним, в порівнянні з електронномікроскопічною сіточкою, нагрівачем. Це призводить до великої температурної інерції при нагріванні та дрейфу, що викликаний прогріванням всього тримача з часом. В основу корисної моделі поставлена задача створити тримач зразків для нагрівання в електронному мікроскопі до температури 1000 °C із практично миттєвим нагріванням до визначеної температури та значно меншим температурним дрейфом. Поставлена задача вирішується тим, що нагрівальним елементом є безпосередньо електронно-мікроскопічна сіточка, яку точково приварено до електричних провідників, так що електричний струм протікає через сіточку. При цьому стає зовсім відсутньою пічка для нагрівання електронно-мікроскопічної сіточки як допоміжний вузол, що дозволяє практично миттєво нагрівати та охолоджувати зразок, та позбавитися температурного дрейфу, який спричиняється прогріванням з часом від пічки наконечника тримача. Згідно з корисною моделлю, застосовують стандартну електронно-мікроскопічну сіточку 400 mesh з тугоплавких металів (вольфрам, молібден або нікель), яка має розміри 3 мм в діаметрі та 20 мкм товщиною. Завдяки такій малій товщині сіточки, а отже й масі, значно зменшується електрична потужність необхідна для її нагрівання (
