Пристрій для дослідження трубчастих зразків на пластичність

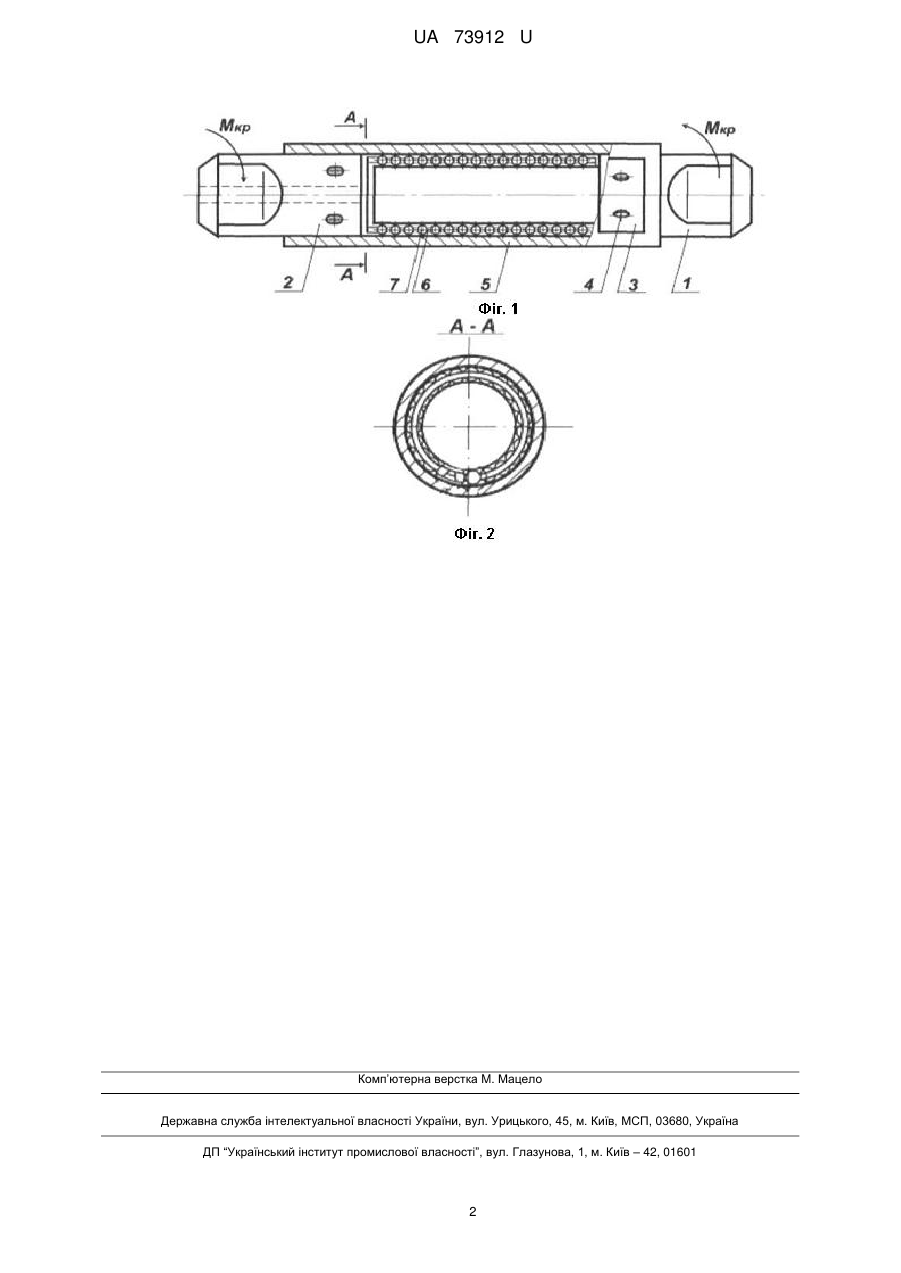

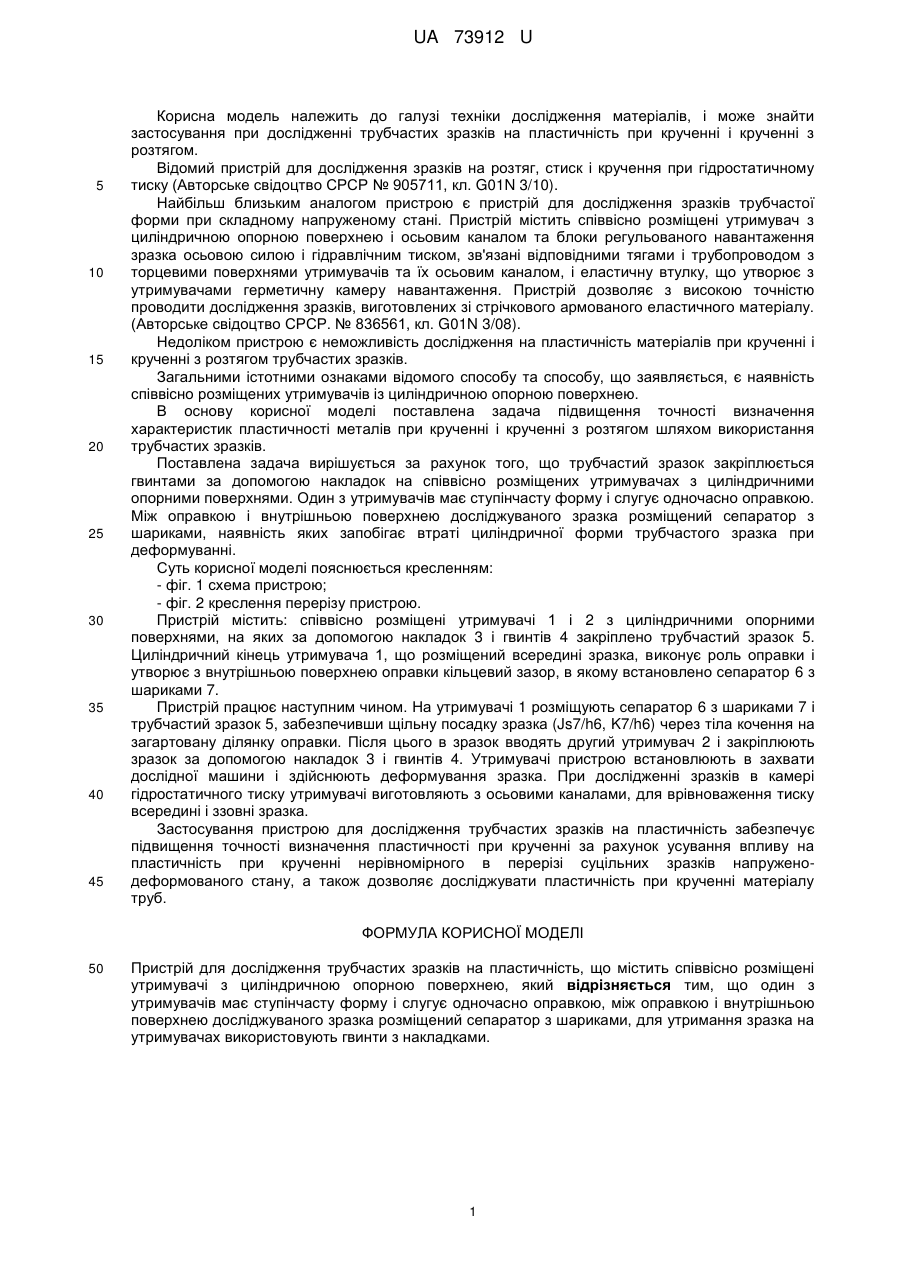

Реферат: Пристрій для дослідження трубчастих зразків на пластичність містить утримувачі з опорною поверхнею, сепаратор з шариками, гвинти з накладками. UA 73912 U (54) ПРИСТРІЙ ДЛЯ ДОСЛІДЖЕННЯ ТРУБЧАСТИХ ЗРАЗКІВ НА ПЛАСТИЧНІСТЬ UA 73912 U UA 73912 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі техніки дослідження матеріалів, і може знайти застосування при дослідженні трубчастих зразків на пластичність при крученні і крученні з розтягом. Відомий пристрій для дослідження зразків на розтяг, стиск і кручення при гідростатичному тиску (Авторське свідоцтво СРСР № 905711, кл. G01N 3/10). Найбільш близьким аналогом пристрою є пристрій для дослідження зразків трубчастої форми при складному напруженому стані. Пристрій містить співвісно розміщені утримувач з циліндричною опорною поверхнею і осьовим каналом та блоки регульованого навантаження зразка осьовою силою і гідравлічним тиском, зв'язані відповідними тягами і трубопроводом з торцевими поверхнями утримувачів та їх осьовим каналом, і еластичну втулку, що утворює з утримувачами герметичну камеру навантаження. Пристрій дозволяє з високою точністю проводити дослідження зразків, виготовлених зі стрічкового армованого еластичного матеріалу. (Авторське свідоцтво СРСР. № 836561, кл. G01N 3/08). Недоліком пристрою є неможливість дослідження на пластичність матеріалів при крученні і крученні з розтягом трубчастих зразків. Загальними істотними ознаками відомого способу та способу, що заявляється, є наявність співвісно розміщених утримувачів із циліндричною опорною поверхнею. В основу корисної моделі поставлена задача підвищення точності визначення характеристик пластичності металів при крученні і крученні з розтягом шляхом використання трубчастих зразків. Поставлена задача вирішується за рахунок того, що трубчастий зразок закріплюється гвинтами за допомогою накладок на співвісно розміщених утримувачах з циліндричними опорними поверхнями. Один з утримувачів має ступінчасту форму і слугує одночасно оправкою. Між оправкою і внутрішньою поверхнею досліджуваного зразка розміщений сепаратор з шариками, наявність яких запобігає втраті циліндричної форми трубчастого зразка при деформуванні. Суть корисної моделі пояснюється кресленням: - фіг. 1 схема пристрою; - фіг. 2 креслення перерізу пристрою. Пристрій містить: співвісно розміщені утримувачі 1 і 2 з циліндричними опорними поверхнями, на яких за допомогою накладок 3 і гвинтів 4 закріплено трубчастий зразок 5. Циліндричний кінець утримувача 1, що розміщений всередині зразка, виконує роль оправки і утворює з внутрішньою поверхнею оправки кільцевий зазор, в якому встановлено сепаратор 6 з шариками 7. Пристрій працює наступним чином. На утримувачі 1 розміщують сепаратор 6 з шариками 7 і трубчастий зразок 5, забезпечивши щільну посадку зразка (Js7/h6, K7/h6) через тіла кочення на загартовану ділянку оправки. Після цього в зразок вводять другий утримувач 2 і закріплюють зразок за допомогою накладок 3 і гвинтів 4. Утримувачі пристрою встановлюють в захвати дослідної машини і здійснюють деформування зразка. При дослідженні зразків в камері гідростатичного тиску утримувачі виготовляють з осьовими каналами, для врівноваження тиску всередині і ззовні зразка. Застосування пристрою для дослідження трубчастих зразків на пластичність забезпечує підвищення точності визначення пластичності при крученні за рахунок усування впливу на пластичність при крученні нерівномірного в перерізі суцільних зразків напруженодеформованого стану, а також дозволяє досліджувати пластичність при крученні матеріалу труб. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для дослідження трубчастих зразків на пластичність, що містить співвісно розміщені утримувачі з циліндричною опорною поверхнею, який відрізняється тим, що один з утримувачів має ступінчасту форму і слугує одночасно оправкою, між оправкою і внутрішньою поверхнею досліджуваного зразка розміщений сепаратор з шариками, для утримання зразка на утримувачах використовують гвинти з накладками. 1 UA 73912 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
