Інвазійний спосіб вимірювання товщини шкіри

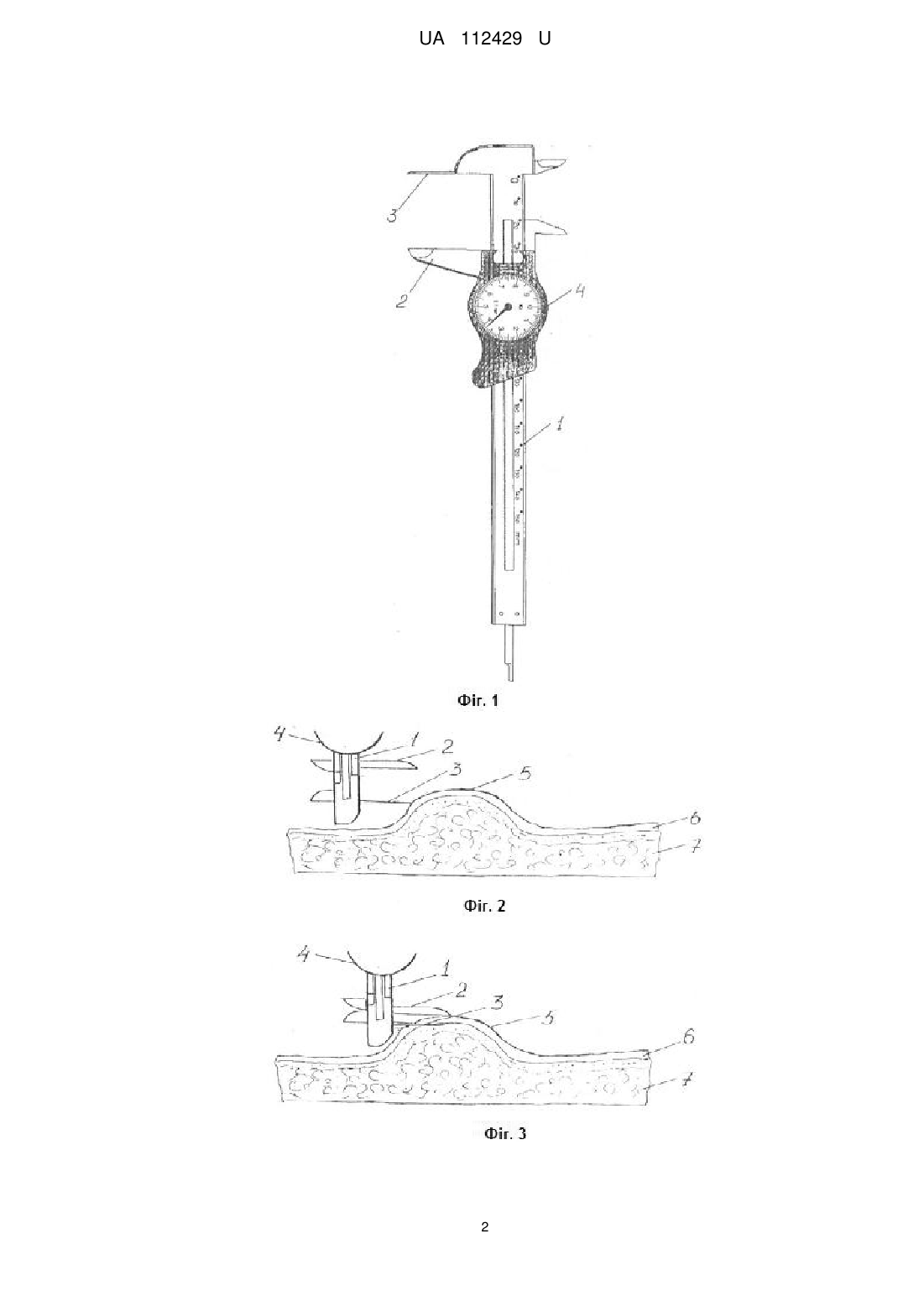

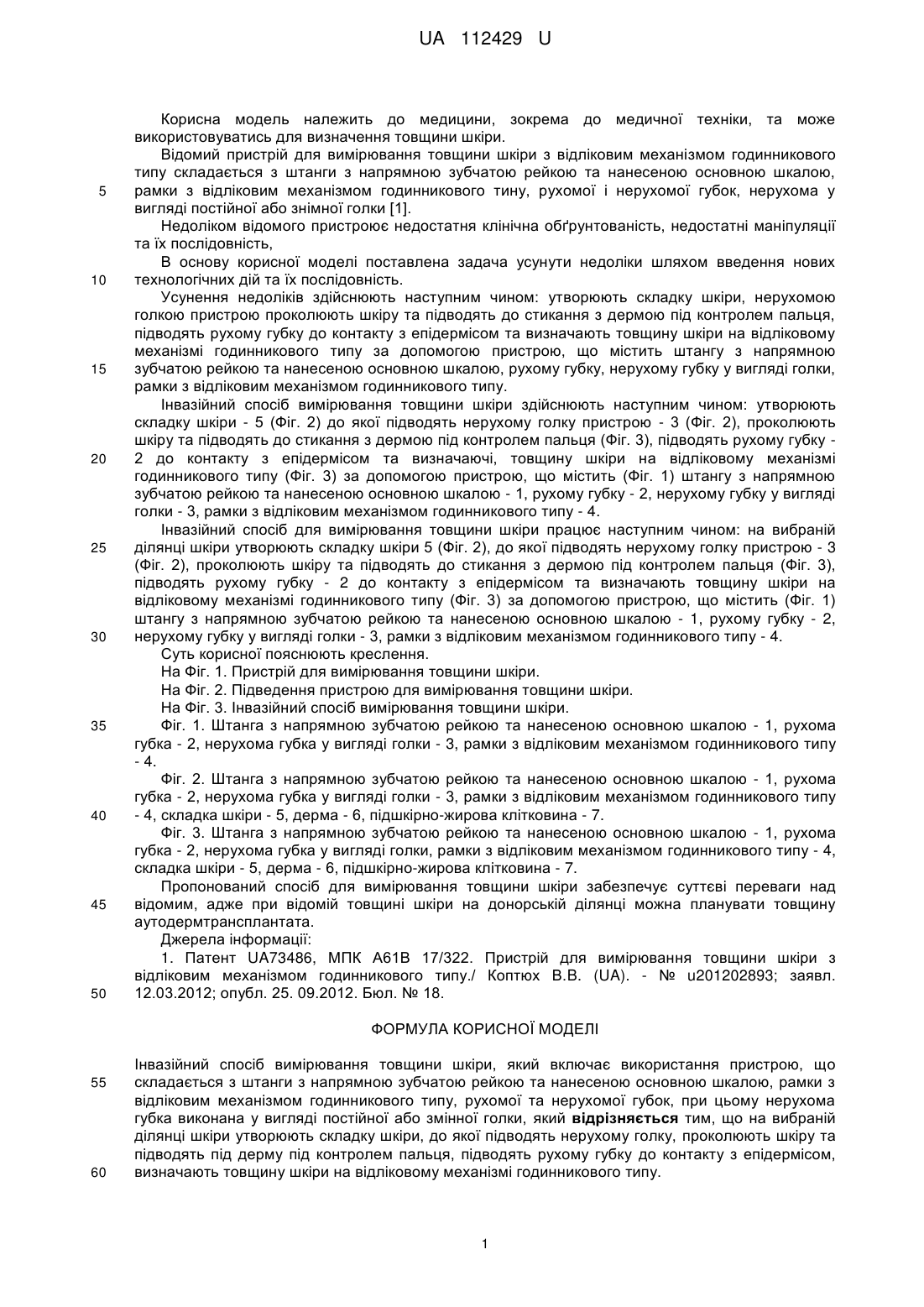

Реферат: Інвазійний спосіб вимірювання товщини шкіри включає використання пристрою, що складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухомої та нерухомої губок. При цьому нерухома губка виконана у вигляді постійної або змінної голки. На вибраній ділянці шкіри утворюють складку шкіри, до якої підводять нерухому голку, проколюють шкіру та підводять під дерму під контролем пальця, підводять рухому губку до контакту з епідермісом, визначають товщину шкіри на відліковому механізмі годинникового типу. UA 112429 U (54) ІНВАЗІЙНИЙ СПОСІБ ВИМІРЮВАННЯ ТОВЩИНИ ШКІРИ UA 112429 U UA 112429 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до медицини, зокрема до медичної техніки, та може використовуватись для визначення товщини шкіри. Відомий пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового тину, рухомої і нерухомої губок, нерухома у вигляді постійної або знімної голки [1]. Недоліком відомого пристроює недостатня клінічна обґрунтованість, недостатні маніпуляції та їх послідовність, В основу корисної моделі поставлена задача усунути недоліки шляхом введення нових технологічних дій та їх послідовність. Усунення недоліків здійснюють наступним чином: утворюють складку шкіри, нерухомою голкою пристрою проколюють шкіру та підводять до стикання з дермою під контролем пальця, підводять рухому губку до контакту з епідермісом та визначають товщину шкіри на відліковому механізмі годинникового типу за допомогою пристрою, що містить штангу з напрямною зубчатою рейкою та нанесеною основною шкалою, рухому губку, нерухому губку у вигляді голки, рамки з відліковим механізмом годинникового типу. Інвазійний спосіб вимірювання товщини шкіри здійснюють наступним чином: утворюють складку шкіри - 5 (Фіг. 2) до якої підводять нерухому голку пристрою - 3 (Фіг. 2), проколюють шкіру та підводять до стикання з дермою під контролем пальця (Фіг. 3), підводять рухому губку 2 до контакту з епідермісом та визначаючі, товщину шкіри на відліковому механізмі годинникового типу (Фіг. 3) за допомогою пристрою, що містить (Фіг. 1) штангу з напрямною зубчатою рейкою та нанесеною основною шкалою - 1, рухому губку - 2, нерухому губку у вигляді голки - 3, рамки з відліковим механізмом годинникового типу - 4. Інвазійний спосіб для вимірювання товщини шкіри працює наступним чином: на вибраній ділянці шкіри утворюють складку шкіри 5 (Фіг. 2), до якої підводять нерухому голку пристрою - 3 (Фіг. 2), проколюють шкіру та підводять до стикання з дермою під контролем пальця (Фіг. 3), підводять рухому губку - 2 до контакту з епідермісом та визначають товщину шкіри на відліковому механізмі годинникового типу (Фіг. 3) за допомогою пристрою, що містить (Фіг. 1) штангу з напрямною зубчатою рейкою та нанесеною основною шкалою - 1, рухому губку - 2, нерухому губку у вигляді голки - 3, рамки з відліковим механізмом годинникового типу - 4. Суть корисної пояснюють креслення. На Фіг. 1. Пристрій для вимірювання товщини шкіри. На Фіг. 2. Підведення пристрою для вимірювання товщини шкіри. На Фіг. 3. Інвазійний спосіб вимірювання товщини шкіри. Фіг. 1. Штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 1, рухома губка - 2, нерухома губка у вигляді голки - 3, рамки з відліковим механізмом годинникового типу - 4. Фіг. 2. Штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 1, рухома губка - 2, нерухома губка у вигляді голки - 3, рамки з відліковим механізмом годинникового типу - 4, складка шкіри - 5, дерма - 6, підшкірно-жирова клітковина - 7. Фіг. 3. Штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 1, рухома губка - 2, нерухома губка у вигляді голки, рамки з відліковим механізмом годинникового типу - 4, складка шкіри - 5, дерма - 6, підшкірно-жирова клітковина - 7. Пропонований спосіб для вимірювання товщини шкіри забезпечує суттєві переваги над відомим, адже при відомій товщині шкіри на донорській ділянці можна планувати товщину аутодермтрансплантата. Джерела інформації: 1. Патент UA73486, МПК А61В 17/322. Пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу./ Коптюх В.B. (UA). - № u201202893; заявл. 12.03.2012; опубл. 25. 09.2012. Бюл. № 18. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Інвазійний спосіб вимірювання товщини шкіри, який включає використання пристрою, що складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухомої та нерухомої губок, при цьому нерухома губка виконана у вигляді постійної або змінної голки, який відрізняється тим, що на вибраній ділянці шкіри утворюють складку шкіри, до якої підводять нерухому голку, проколюють шкіру та підводять під дерму під контролем пальця, підводять рухому губку до контакту з епідермісом, визначають товщину шкіри на відліковому механізмі годинникового типу. 1 UA 112429 U 2 UA 112429 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
