Інвазійний спосіб вимірювання товщини донорської ділянки шкіри

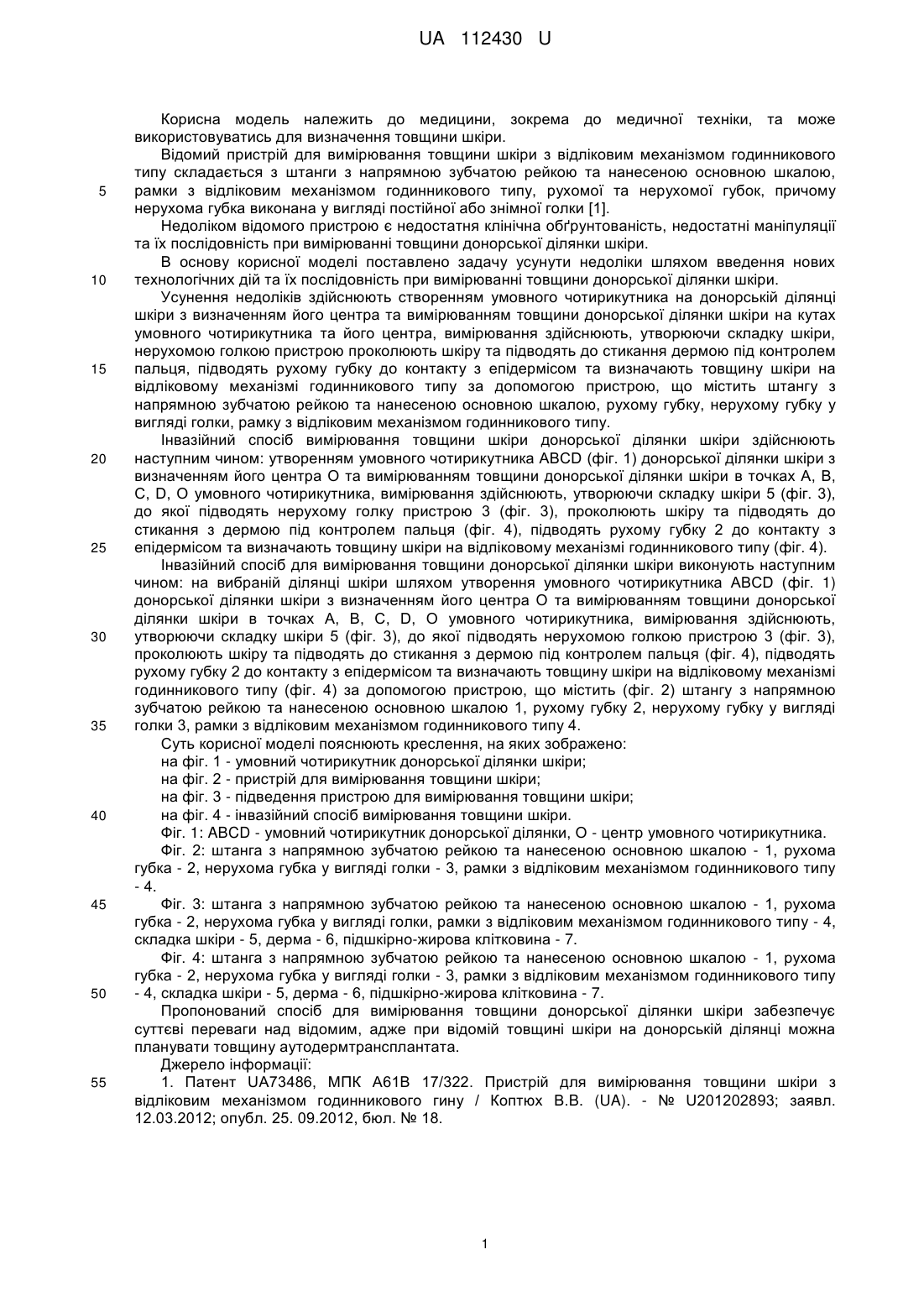

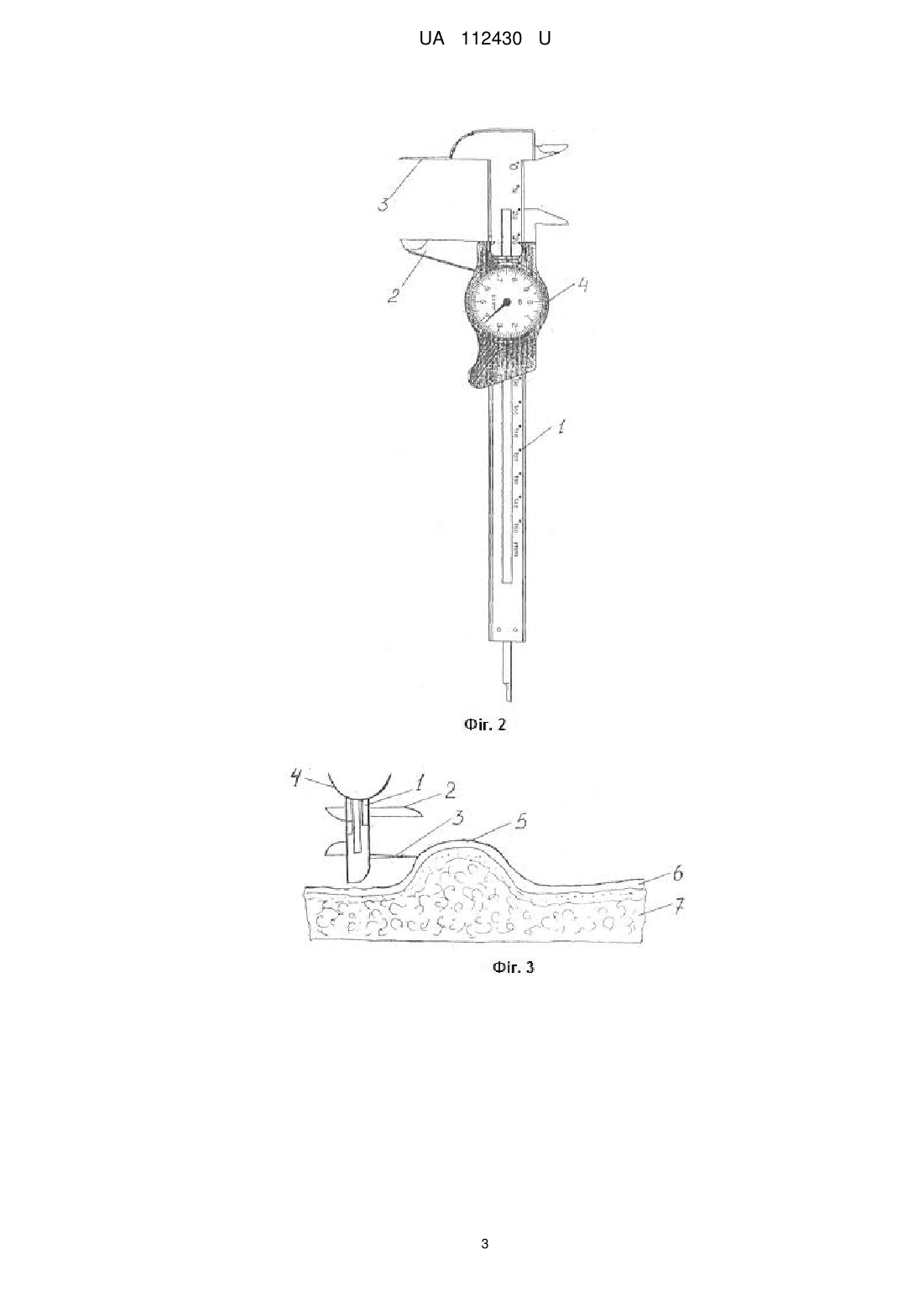

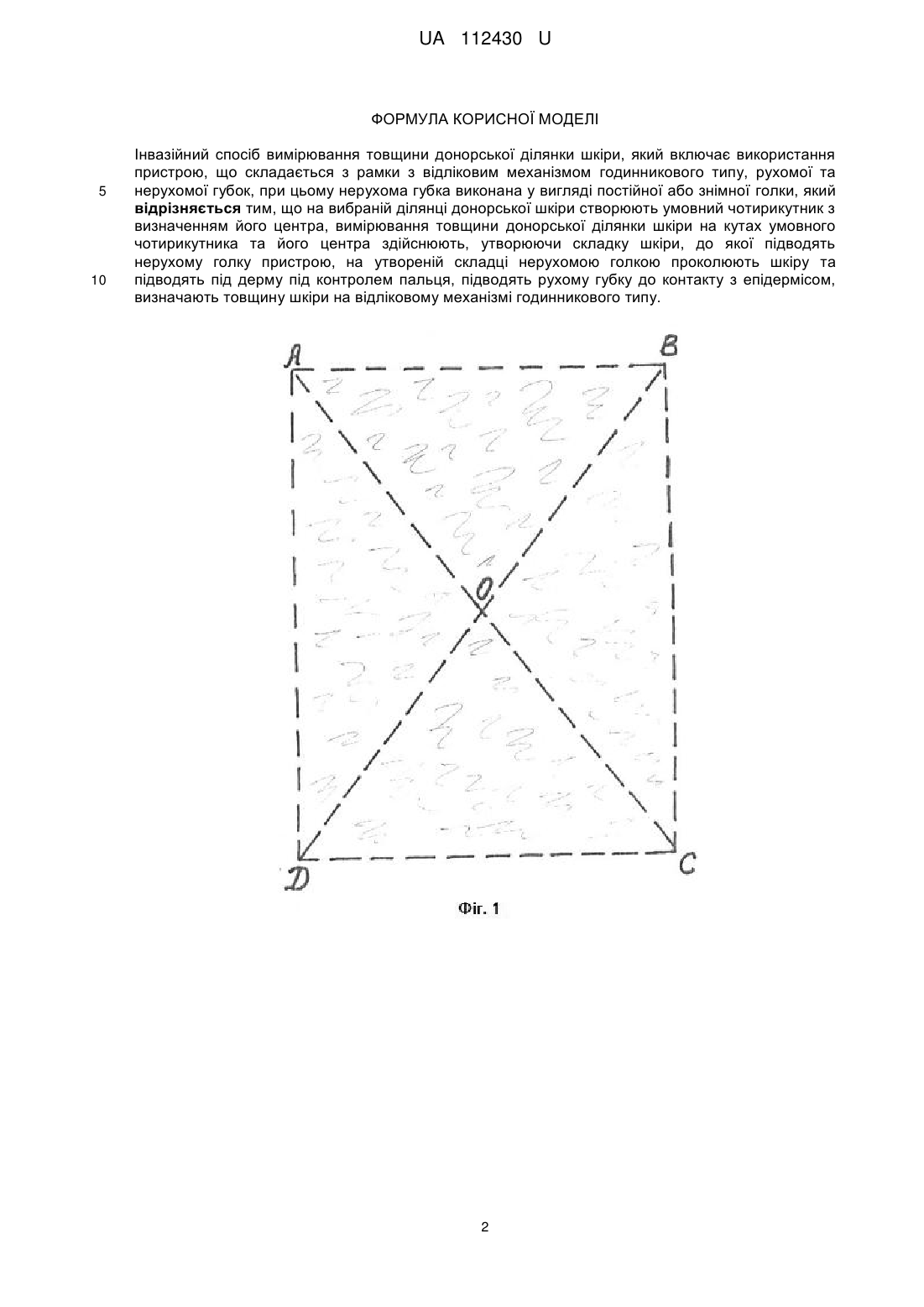

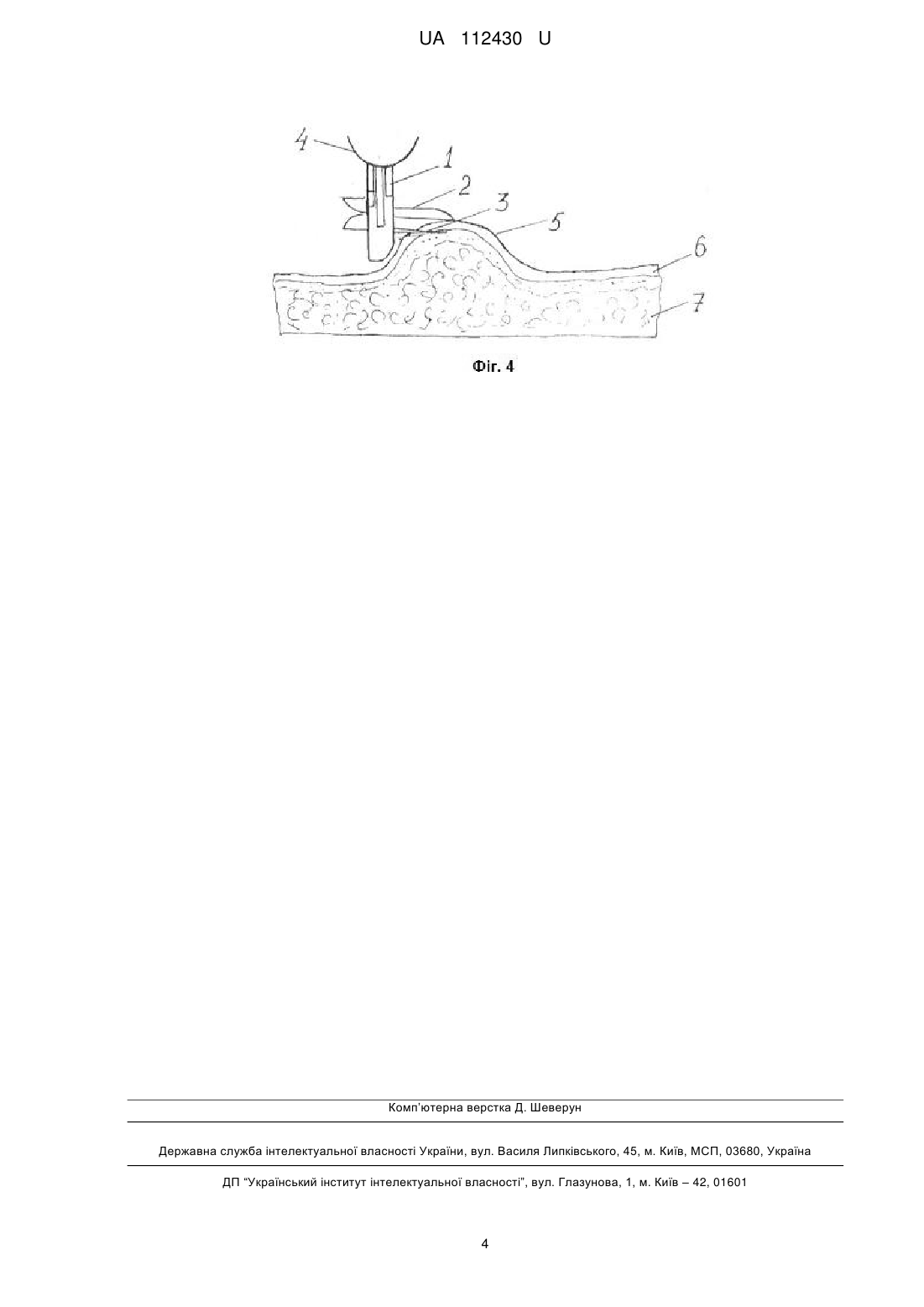

Реферат: UA 112430 U UA 112430 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, зокрема до медичної техніки, та може використовуватись для визначення товщини шкіри. Відомий пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухомої та нерухомої губок, причому нерухома губка виконана у вигляді постійної або знімної голки [1]. Недоліком відомого пристрою є недостатня клінічна обґрунтованість, недостатні маніпуляції та їх послідовність при вимірюванні товщини донорської ділянки шкіри. В основу корисної моделі поставлено задачу усунути недоліки шляхом введення нових технологічних дій та їх послідовність при вимірюванні товщини донорської ділянки шкіри. Усунення недоліків здійснюють створенням умовного чотирикутника на донорській ділянці шкіри з визначенням його центра та вимірюванням товщини донорської ділянки шкіри на кутах умовного чотирикутника та його центра, вимірювання здійснюють, утворюючи складку шкіри, нерухомою голкою пристрою проколюють шкіру та підводять до стикання дермою під контролем пальця, підводять рухому губку до контакту з епідермісом та визначають товщину шкіри на відліковому механізмі годинникового типу за допомогою пристрою, що містить штангу з напрямною зубчатою рейкою та нанесеною основною шкалою, рухому губку, нерухому губку у вигляді голки, рамку з відліковим механізмом годинникового типу. Інвазійний спосіб вимірювання товщини шкіри донорської ділянки шкіри здійснюють наступним чином: утворенням умовного чотирикутника ABCD (фіг. 1) донорської ділянки шкіри з визначенням його центра О та вимірюванням товщини донорської ділянки шкіри в точках A, B, С, D, O умовного чотирикутника, вимірювання здійснюють, утворюючи складку шкіри 5 (фіг. 3), до якої підводять нерухому голку пристрою 3 (фіг. 3), проколюють шкіру та підводять до стикання з дермою під контролем пальця (фіг. 4), підводять рухому губку 2 до контакту з епідермісом та визначають товщину шкіри на відліковому механізмі годинникового типу (фіг. 4). Інвазійний спосіб для вимірювання товщини донорської ділянки шкіри виконують наступним чином: на вибраній ділянці шкіри шляхом утворення умовного чотирикутника АВСD (фіг. 1) донорської ділянки шкіри з визначенням його центра О та вимірюванням товщини донорської ділянки шкіри в точках А, В, С, D, O умовного чотирикутника, вимірювання здійснюють, утворюючи складку шкіри 5 (фіг. 3), до якої підводять нерухомою голкою пристрою 3 (фіг. 3), проколюють шкіру та підводять до стикання з дермою під контролем пальця (фіг. 4), підводять рухому губку 2 до контакту з епідермісом та визначають товщину шкіри на відліковому механізмі годинникового типу (фіг. 4) за допомогою пристрою, що містить (фіг. 2) штангу з напрямною зубчатою рейкою та нанесеною основною шкалою 1, рухому губку 2, нерухому губку у вигляді голки 3, рамки з відліковим механізмом годинникового типу 4. Суть корисної моделі пояснюють креслення, на яких зображено: на фіг. 1 - умовний чотирикутник донорської ділянки шкіри; на фіг. 2 - пристрій для вимірювання товщини шкіри; на фіг. 3 - підведення пристрою для вимірювання товщини шкіри; на фіг. 4 - інвазійний спосіб вимірювання товщини шкіри. Фіг. 1: ABCD - умовний чотирикутник донорської ділянки, О - центр умовного чотирикутника. Фіг. 2: штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 1, рухома губка - 2, нерухома губка у вигляді голки - 3, рамки з відліковим механізмом годинникового типу - 4. Фіг. 3: штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 1, рухома губка - 2, нерухома губка у вигляді голки, рамки з відліковим механізмом годинникового типу - 4, складка шкіри - 5, дерма - 6, підшкірно-жирова клітковина - 7. Фіг. 4: штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 1, рухома губка - 2, нерухома губка у вигляді голки - 3, рамки з відліковим механізмом годинникового типу - 4, складка шкіри - 5, дерма - 6, підшкірно-жирова клітковина - 7. Пропонований спосіб для вимірювання товщини донорської ділянки шкіри забезпечує суттєві переваги над відомим, адже при відомій товщині шкіри на донорській ділянці можна планувати товщину аутодермтрансплантата. Джерело інформації: 1. Патент UA73486, МПК А61В 17/322. Пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового гину / Коптюх В.B. (UA). - № U201202893; заявл. 12.03.2012; опубл. 25. 09.2012, бюл. № 18. 1 UA 112430 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Інвазійний спосіб вимірювання товщини донорської ділянки шкіри, який включає використання пристрою, що складається з рамки з відліковим механізмом годинникового типу, рухомої та нерухомої губок, при цьому нерухома губка виконана у вигляді постійної або знімної голки, який відрізняється тим, що на вибраній ділянці донорської шкіри створюють умовний чотирикутник з визначенням його центра, вимірювання товщини донорської ділянки шкіри на кутах умовного чотирикутника та його центра здійснюють, утворюючи складку шкіри, до якої підводять нерухому голку пристрою, на утвореній складці нерухомою голкою проколюють шкіру та підводять під дерму під контролем пальця, підводять рухому губку до контакту з епідермісом, визначають товщину шкіри на відліковому механізмі годинникового типу. 2 UA 112430 U 3 UA 112430 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
