Шарувата підкладка для покриттів

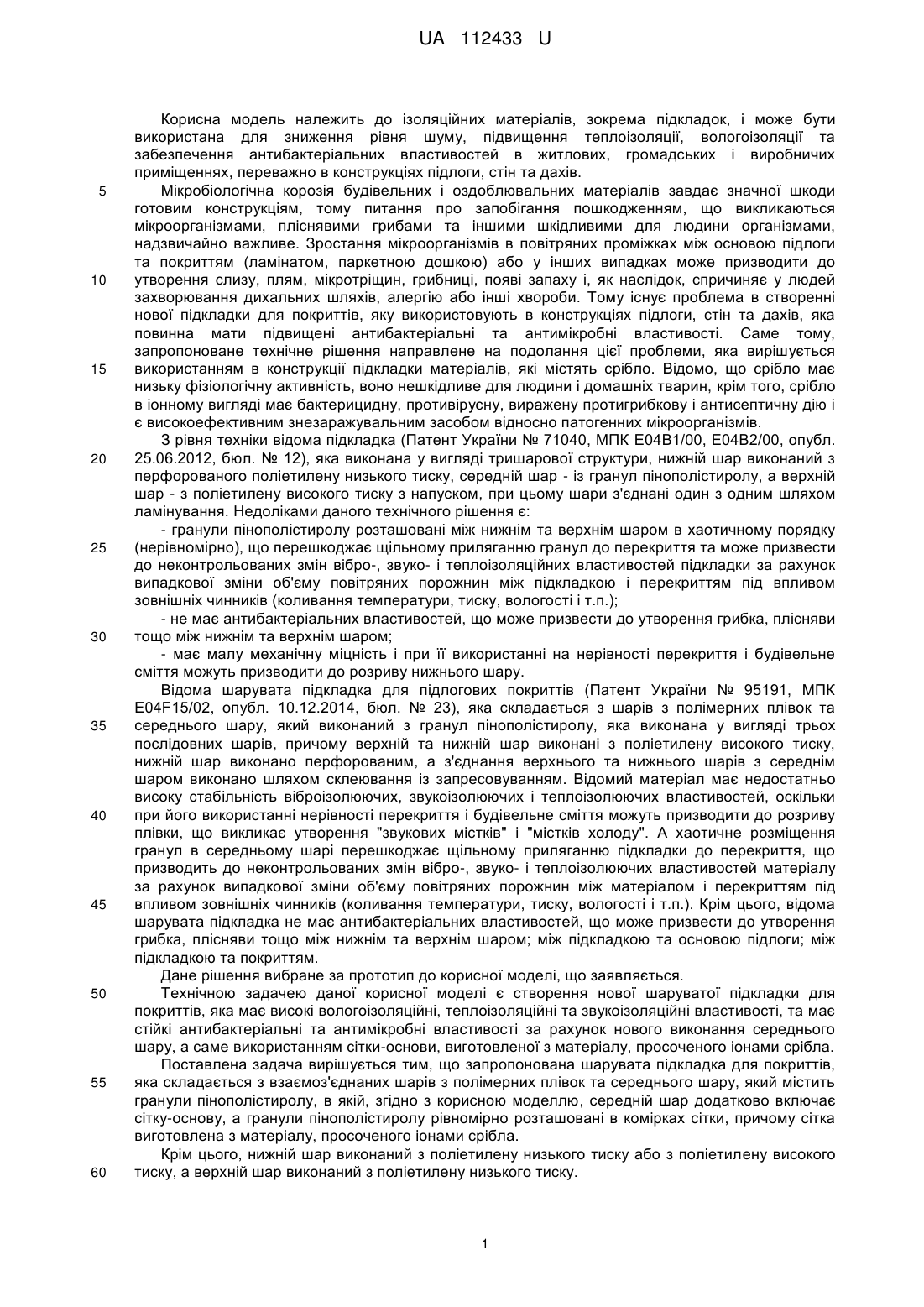

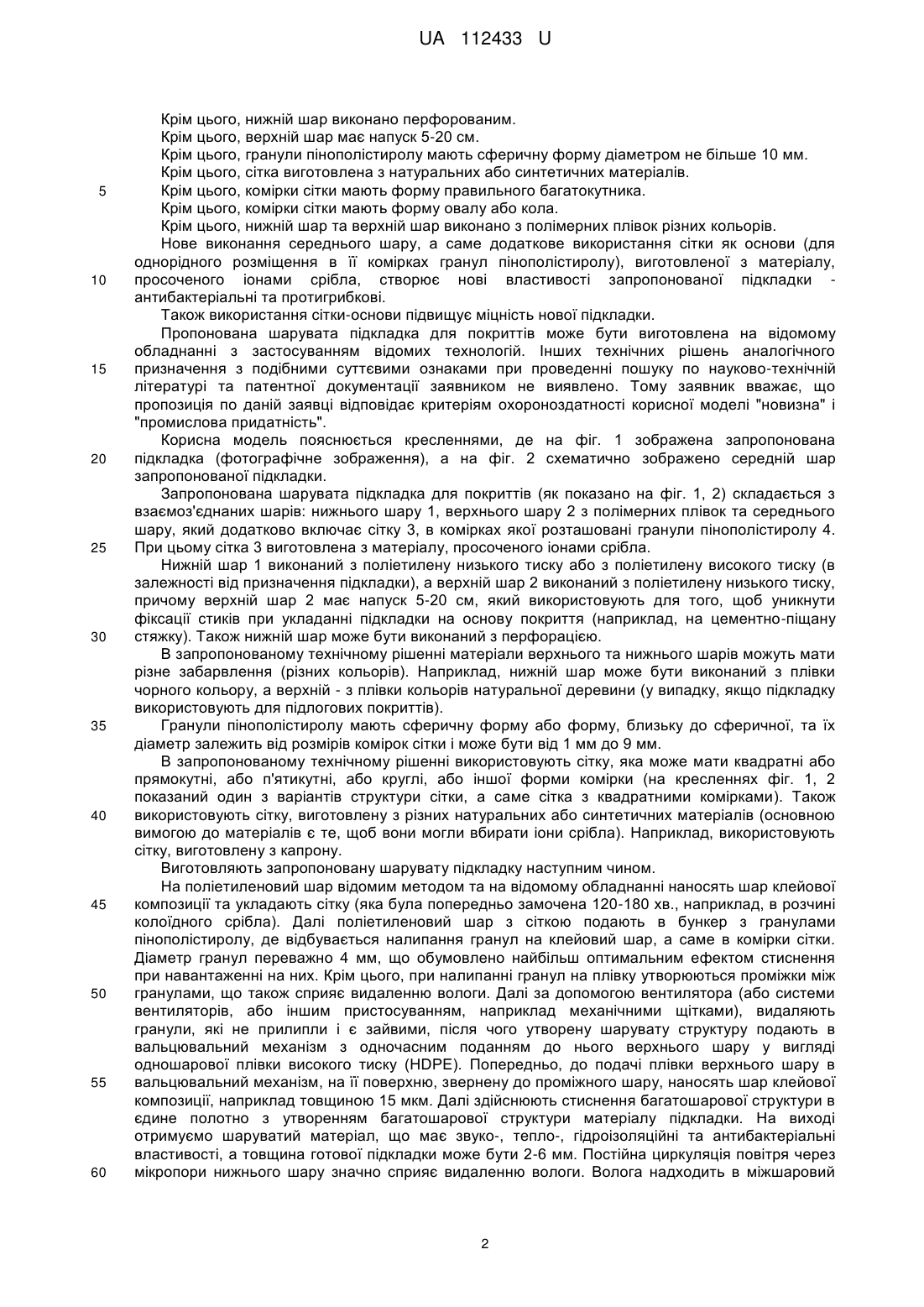

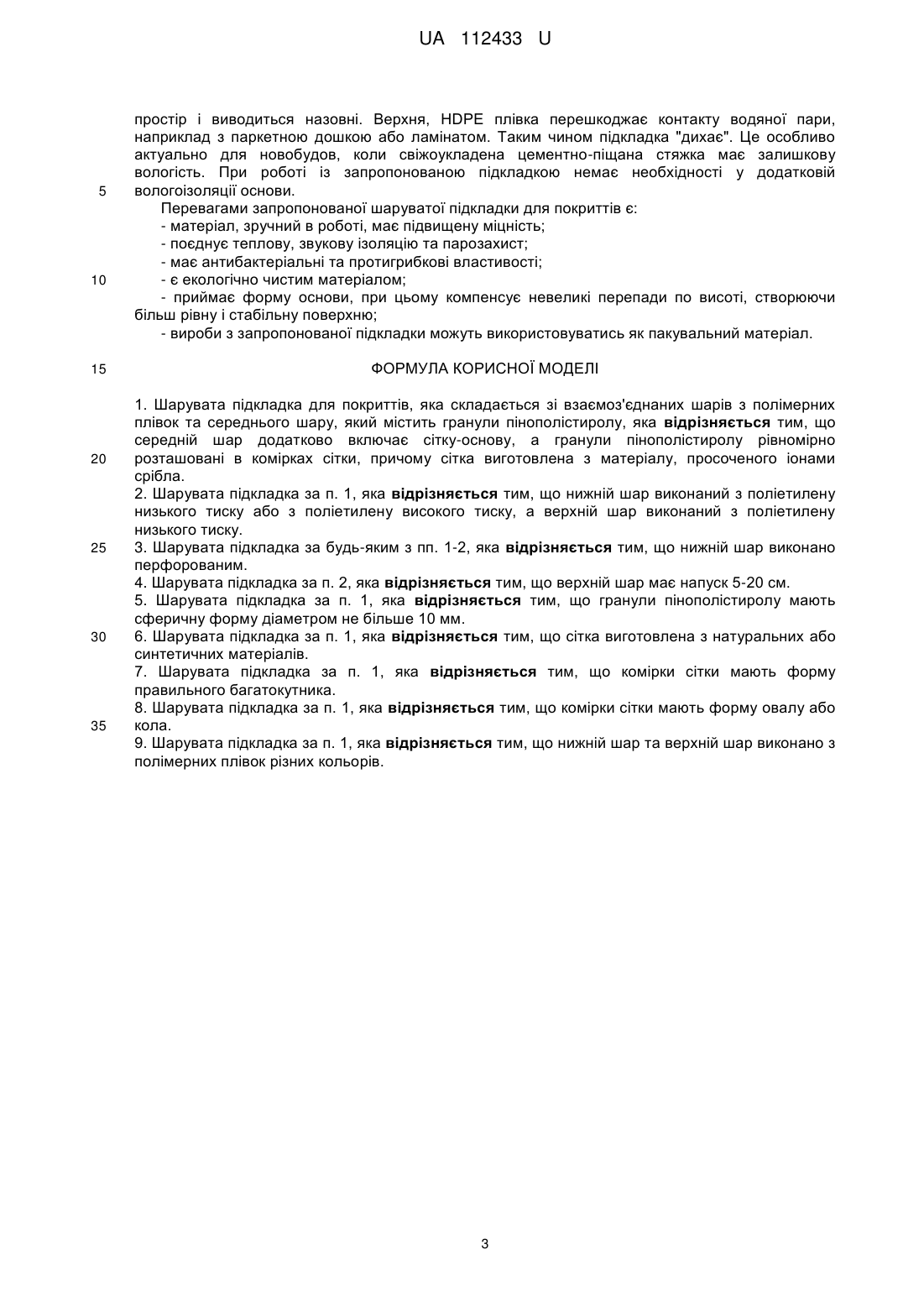

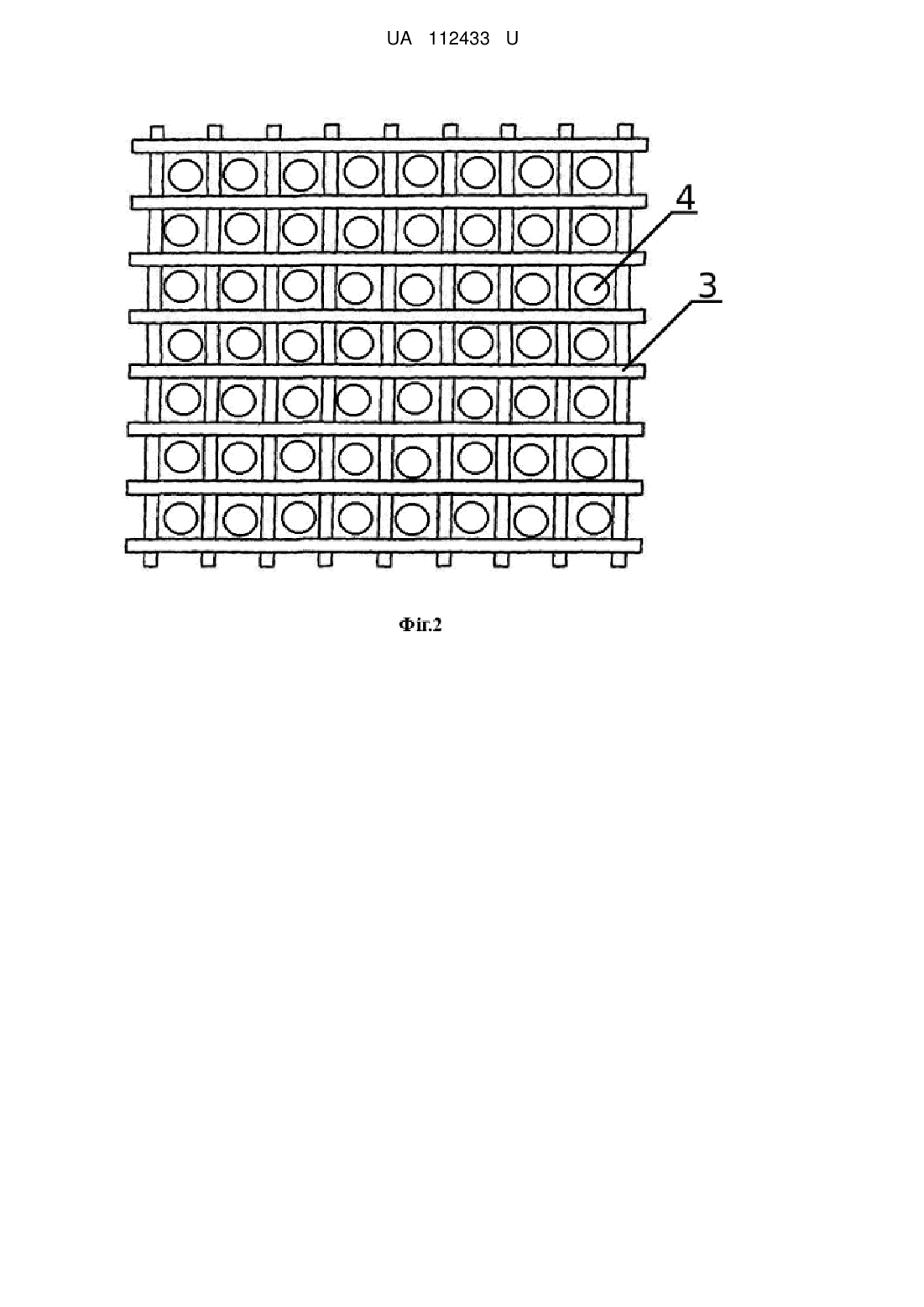

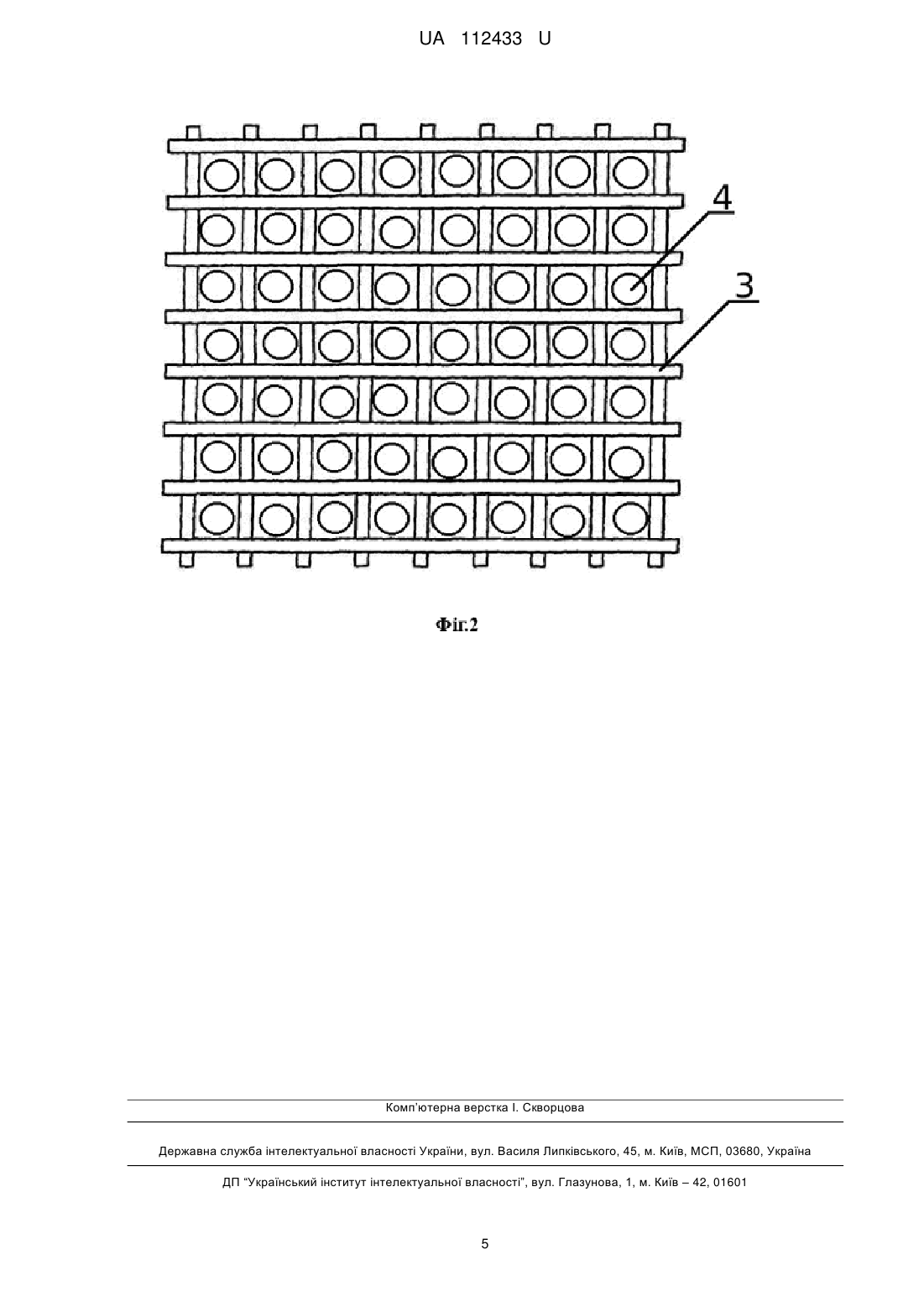

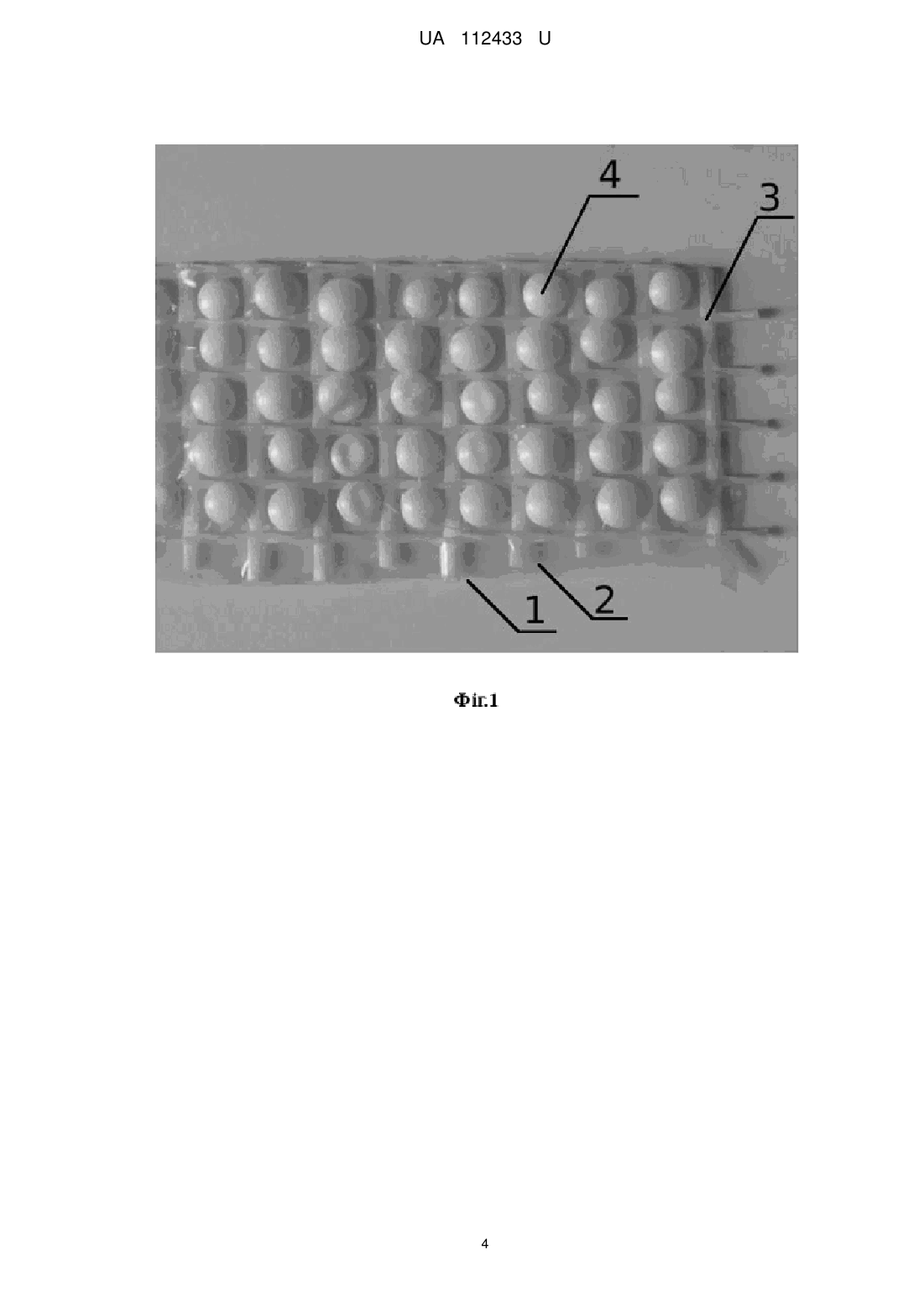

Реферат: Шарувата підкладка для покриттів складається з взаємоз'єднаних шарів з полімерних плівок та середнього шару, який містить гранули пінополістиролу. Середній шар додатково включає сітку-основу, а гранули пінополістиролу рівномірно розташовані в комірках сітки. При цьому сітка виготовлена з матеріалу, просоченого іонами срібла. UA 112433 U (12) UA 112433 U UA 112433 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до ізоляційних матеріалів, зокрема підкладок, і може бути використана для зниження рівня шуму, підвищення теплоізоляції, вологоізоляції та забезпечення антибактеріальних властивостей в житлових, громадських і виробничих приміщеннях, переважно в конструкціях підлоги, стін та дахів. Мікробіологічна корозія будівельних і оздоблювальних матеріалів завдає значної шкоди готовим конструкціям, тому питання про запобігання пошкодженням, що викликаються мікроорганізмами, пліснявими грибами та іншими шкідливими для людини організмами, надзвичайно важливе. Зростання мікроорганізмів в повітряних проміжках між основою підлоги та покриттям (ламінатом, паркетною дошкою) або у інших випадках може призводити до утворення слизу, плям, мікротріщин, грибниці, появі запаху і, як наслідок, спричиняє у людей захворювання дихальних шляхів, алергію або інші хвороби. Тому існує проблема в створенні нової підкладки для покриттів, яку використовують в конструкціях підлоги, стін та дахів, яка повинна мати підвищені антибактеріальні та антимікробні властивості. Саме тому, запропоноване технічне рішення направлене на подолання цієї проблеми, яка вирішується використанням в конструкції підкладки матеріалів, які містять срібло. Відомо, що срібло має низьку фізіологічну активність, воно нешкідливе для людини і домашніх тварин, крім того, срібло в іонному вигляді має бактерицидну, противірусну, виражену протигрибкову і антисептичну дію і є високоефективним знезаражувальним засобом відносно патогенних мікроорганізмів. З рівня техніки відома підкладка (Патент України № 71040, МПК E04B1/00, E04B2/00, опубл. 25.06.2012, бюл. № 12), яка виконана у вигляді тришарової структури, нижній шар виконаний з перфорованого поліетилену низького тиску, середній шар - із гранул пінополістиролу, а верхній шар - з поліетилену високого тиску з напуском, при цьому шари з'єднані один з одним шляхом ламінування. Недоліками даного технічного рішення є: - гранули пінополістиролу розташовані між нижнім та верхнім шаром в хаотичному порядку (нерівномірно), що перешкоджає щільному приляганню гранул до перекриття та може призвести до неконтрольованих змін вібро-, звуко- і теплоізоляційних властивостей підкладки за рахунок випадкової зміни об'єму повітряних порожнин між підкладкою і перекриттям під впливом зовнішніх чинників (коливання температури, тиску, вологості і т.п.); - не має антибактеріальних властивостей, що може призвести до утворення грибка, плісняви тощо між нижнім та верхнім шаром; - має малу механічну міцність і при її використанні на нерівності перекриття і будівельне сміття можуть призводити до розриву нижнього шару. Відома шарувата підкладка для підлогових покриттів (Патент України № 95191, МПК E04F15/02, опубл. 10.12.2014, бюл. № 23), яка складається з шарів з полімерних плівок та середнього шару, який виконаний з гранул пінополістиролу, яка виконана у вигляді трьох послідовних шарів, причому верхній та нижній шар виконані з поліетилену високого тиску, нижній шар виконано перфорованим, а з'єднання верхнього та нижнього шарів з середнім шаром виконано шляхом склеювання із запресовуванням. Відомий матеріал має недостатньо високу стабільність віброізолюючих, звукоізолюючих і теплоізолюючих властивостей, оскільки при його використанні нерівності перекриття і будівельне сміття можуть призводити до розриву плівки, що викликає утворення "звукових містків" і "містків холоду". А хаотичне розміщення гранул в середньому шарі перешкоджає щільному приляганню підкладки до перекриття, що призводить до неконтрольованих змін вібро-, звуко- і теплоізолюючих властивостей матеріалу за рахунок випадкової зміни об'єму повітряних порожнин між матеріалом і перекриттям під впливом зовнішніх чинників (коливання температури, тиску, вологості і т.п.). Крім цього, відома шарувата підкладка не має антибактеріальних властивостей, що може призвести до утворення грибка, плісняви тощо між нижнім та верхнім шаром; між підкладкою та основою підлоги; між підкладкою та покриттям. Дане рішення вибране за прототип до корисної моделі, що заявляється. Технічною задачею даної корисної моделі є створення нової шаруватої підкладки для покриттів, яка має високі вологоізоляційні, теплоізоляційні та звукоізоляційні властивості, та має стійкі антибактеріальні та антимікробні властивості за рахунок нового виконання середнього шару, а саме використанням сітки-основи, виготовленої з матеріалу, просоченого іонами срібла. Поставлена задача вирішується тим, що запропонована шарувата підкладка для покриттів, яка складається з взаємоз'єднаних шарів з полімерних плівок та середнього шару, який містить гранули пінополістиролу, в якій, згідно з корисною моделлю, середній шар додатково включає сітку-основу, а гранули пінополістиролу рівномірно розташовані в комірках сітки, причому сітка виготовлена з матеріалу, просоченого іонами срібла. Крім цього, нижній шар виконаний з поліетилену низького тиску або з поліетилену високого тиску, а верхній шар виконаний з поліетилену низького тиску. 1 UA 112433 U 5 10 15 20 25 30 35 40 45 50 55 60 Крім цього, нижній шар виконано перфорованим. Крім цього, верхній шар має напуск 5-20 см. Крім цього, гранули пінополістиролу мають сферичну форму діаметром не більше 10 мм. Крім цього, сітка виготовлена з натуральних або синтетичних матеріалів. Крім цього, комірки сітки мають форму правильного багатокутника. Крім цього, комірки сітки мають форму овалу або кола. Крім цього, нижній шар та верхній шар виконано з полімерних плівок різних кольорів. Нове виконання середнього шару, а саме додаткове використання сітки як основи (для однорідного розміщення в її комірках гранул пінополістиролу), виготовленої з матеріалу, просоченого іонами срібла, створює нові властивості запропонованої підкладки антибактеріальні та протигрибкові. Також використання сітки-основи підвищує міцність нової підкладки. Пропонована шарувата підкладка для покриттів може бути виготовлена на відомому обладнанні з застосуванням відомих технологій. Інших технічних рішень аналогічного призначення з подібними суттєвими ознаками при проведенні пошуку по науково-технічній літературі та патентної документації заявником не виявлено. Тому заявник вважає, що пропозиція по даній заявці відповідає критеріям охороноздатності корисної моделі "новизна" і "промислова придатність". Корисна модель пояснюється кресленнями, де на фіг. 1 зображена запропонована підкладка (фотографічне зображення), а на фіг. 2 схематично зображено середній шар запропонованої підкладки. Запропонована шарувата підкладка для покриттів (як показано на фіг. 1, 2) складається з взаємоз'єднаних шарів: нижнього шару 1, верхнього шару 2 з полімерних плівок та середнього шару, який додатково включає сітку 3, в комірках якої розташовані гранули пінополістиролу 4. При цьому сітка 3 виготовлена з матеріалу, просоченого іонами срібла. Нижній шар 1 виконаний з поліетилену низького тиску або з поліетилену високого тиску (в залежності від призначення підкладки), а верхній шар 2 виконаний з поліетилену низького тиску, причому верхній шар 2 має напуск 5-20 см, який використовують для того, щоб уникнути фіксації стиків при укладанні підкладки на основу покриття (наприклад, на цементно-піщану стяжку). Також нижній шар може бути виконаний з перфорацією. В запропонованому технічному рішенні матеріали верхнього та нижнього шарів можуть мати різне забарвлення (різних кольорів). Наприклад, нижній шар може бути виконаний з плівки чорного кольору, а верхній - з плівки кольорів натуральної деревини (у випадку, якщо підкладку використовують для підлогових покриттів). Гранули пінополістиролу мають сферичну форму або форму, близьку до сферичної, та їх діаметр залежить від розмірів комірок сітки і може бути від 1 мм до 9 мм. В запропонованому технічному рішенні використовують сітку, яка може мати квадратні або прямокутні, або п'ятикутні, або круглі, або іншої форми комірки (на кресленнях фіг. 1, 2 показаний один з варіантів структури сітки, а саме сітка з квадратними комірками). Також використовують сітку, виготовлену з різних натуральних або синтетичних матеріалів (основною вимогою до матеріалів є те, щоб вони могли вбирати іони срібла). Наприклад, використовують сітку, виготовлену з капрону. Виготовляють запропоновану шарувату підкладку наступним чином. На поліетиленовий шар відомим методом та на відомому обладнанні наносять шар клейової композиції та укладають сітку (яка була попередньо замочена 120-180 хв., наприклад, в розчині колоїдного срібла). Далі поліетиленовий шар з сіткою подають в бункер з гранулами пінополістиролу, де відбувається налипання гранул на клейовий шар, а саме в комірки сітки. Діаметр гранул переважно 4 мм, що обумовлено найбільш оптимальним ефектом стиснення при навантаженні на них. Крім цього, при налипанні гранул на плівку утворюються проміжки між гранулами, що також сприяє видаленню вологи. Далі за допомогою вентилятора (або системи вентиляторів, або іншим пристосуванням, наприклад механічними щітками), видаляють гранули, які не прилипли і є зайвими, після чого утворену шарувату структуру подають в вальцювальний механізм з одночасним поданням до нього верхнього шару у вигляді одношарової плівки високого тиску (HDPE). Попередньо, до подачі плівки верхнього шару в вальцювальний механізм, на її поверхню, звернену до проміжного шару, наносять шар клейової композиції, наприклад товщиною 15 мкм. Далі здійснюють стиснення багатошарової структури в єдине полотно з утворенням багатошарової структури матеріалу підкладки. На виході отримуємо шаруватий матеріал, що має звуко-, тепло-, гідроізоляційні та антибактеріальні властивості, а товщина готової підкладки може бути 2-6 мм. Постійна циркуляція повітря через мікропори нижнього шару значно сприяє видаленню вологи. Волога надходить в міжшаровий 2 UA 112433 U 5 10 15 20 25 30 35 простір і виводиться назовні. Верхня, HDPE плівка перешкоджає контакту водяної пари, наприклад з паркетною дошкою або ламінатом. Таким чином підкладка "дихає". Це особливо актуально для новобудов, коли свіжоукладена цементно-піщана стяжка має залишкову вологість. При роботі із запропонованою підкладкою немає необхідності у додатковій вологоізоляції основи. Перевагами запропонованої шаруватої підкладки для покриттів є: - матеріал, зручний в роботі, має підвищену міцність; - поєднує теплову, звукову ізоляцію та парозахист; - має антибактеріальні та протигрибкові властивості; - є екологічно чистим матеріалом; - приймає форму основи, при цьому компенсує невеликі перепади по висоті, створюючи більш рівну і стабільну поверхню; - вироби з запропонованої підкладки можуть використовуватись як пакувальний матеріал. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Шарувата підкладка для покриттів, яка складається зі взаємоз'єднаних шарів з полімерних плівок та середнього шару, який містить гранули пінополістиролу, яка відрізняється тим, що середній шар додатково включає сітку-основу, а гранули пінополістиролу рівномірно розташовані в комірках сітки, причому сітка виготовлена з матеріалу, просоченого іонами срібла. 2. Шарувата підкладка за п. 1, яка відрізняється тим, що нижній шар виконаний з поліетилену низького тиску або з поліетилену високого тиску, а верхній шар виконаний з поліетилену низького тиску. 3. Шарувата підкладка за будь-яким з пп. 1-2, яка відрізняється тим, що нижній шар виконано перфорованим. 4. Шарувата підкладка за п. 2, яка відрізняється тим, що верхній шар має напуск 5-20 см. 5. Шарувата підкладка за п. 1, яка відрізняється тим, що гранули пінополістиролу мають сферичну форму діаметром не більше 10 мм. 6. Шарувата підкладка за п. 1, яка відрізняється тим, що сітка виготовлена з натуральних або синтетичних матеріалів. 7. Шарувата підкладка за п. 1, яка відрізняється тим, що комірки сітки мають форму правильного багатокутника. 8. Шарувата підкладка за п. 1, яка відрізняється тим, що комірки сітки мають форму овалу або кола. 9. Шарувата підкладка за п. 1, яка відрізняється тим, що нижній шар та верхній шар виконано з полімерних плівок різних кольорів. 3 UA 112433 U 4 UA 112433 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
