Очисник головок коренеплодів

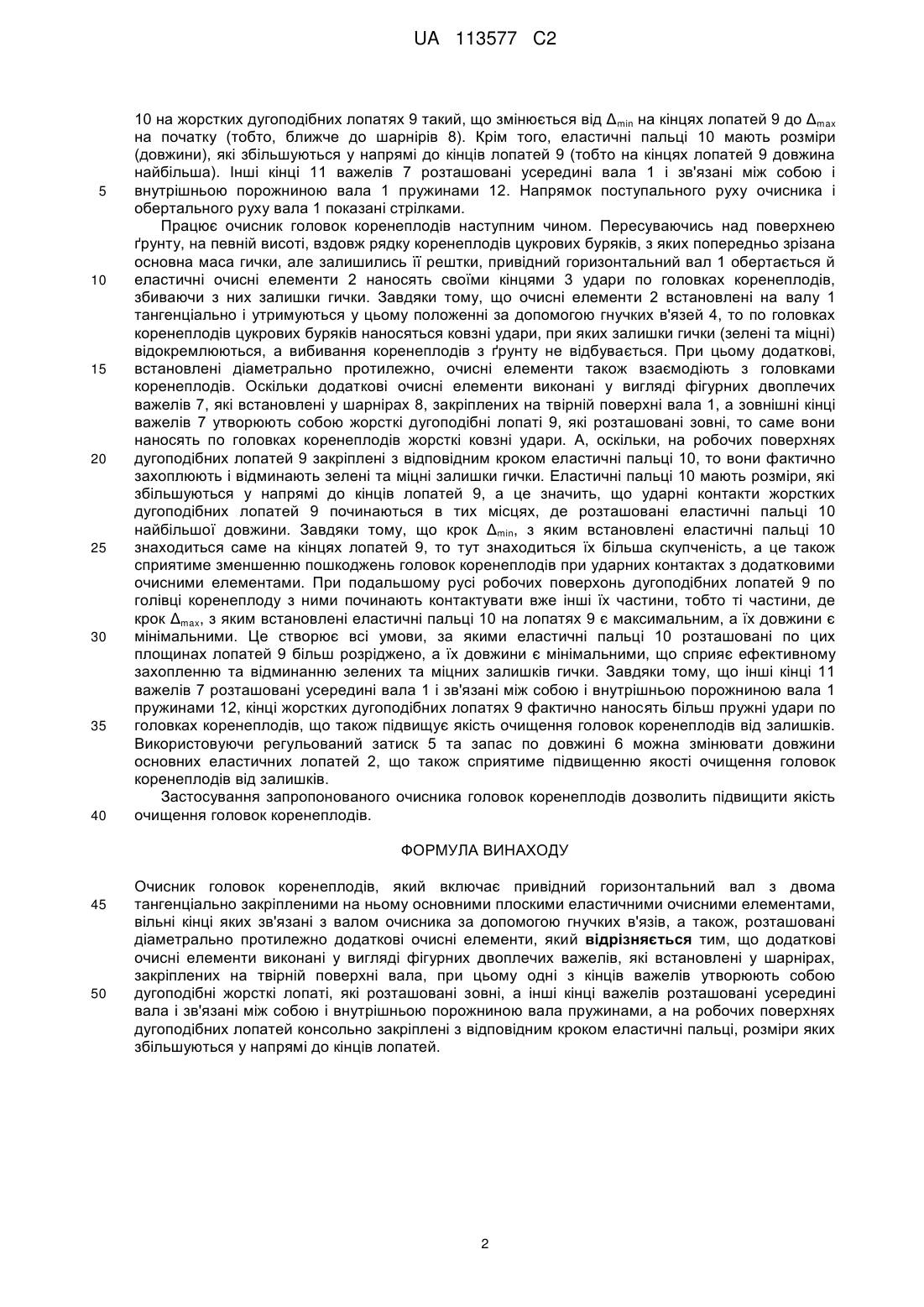

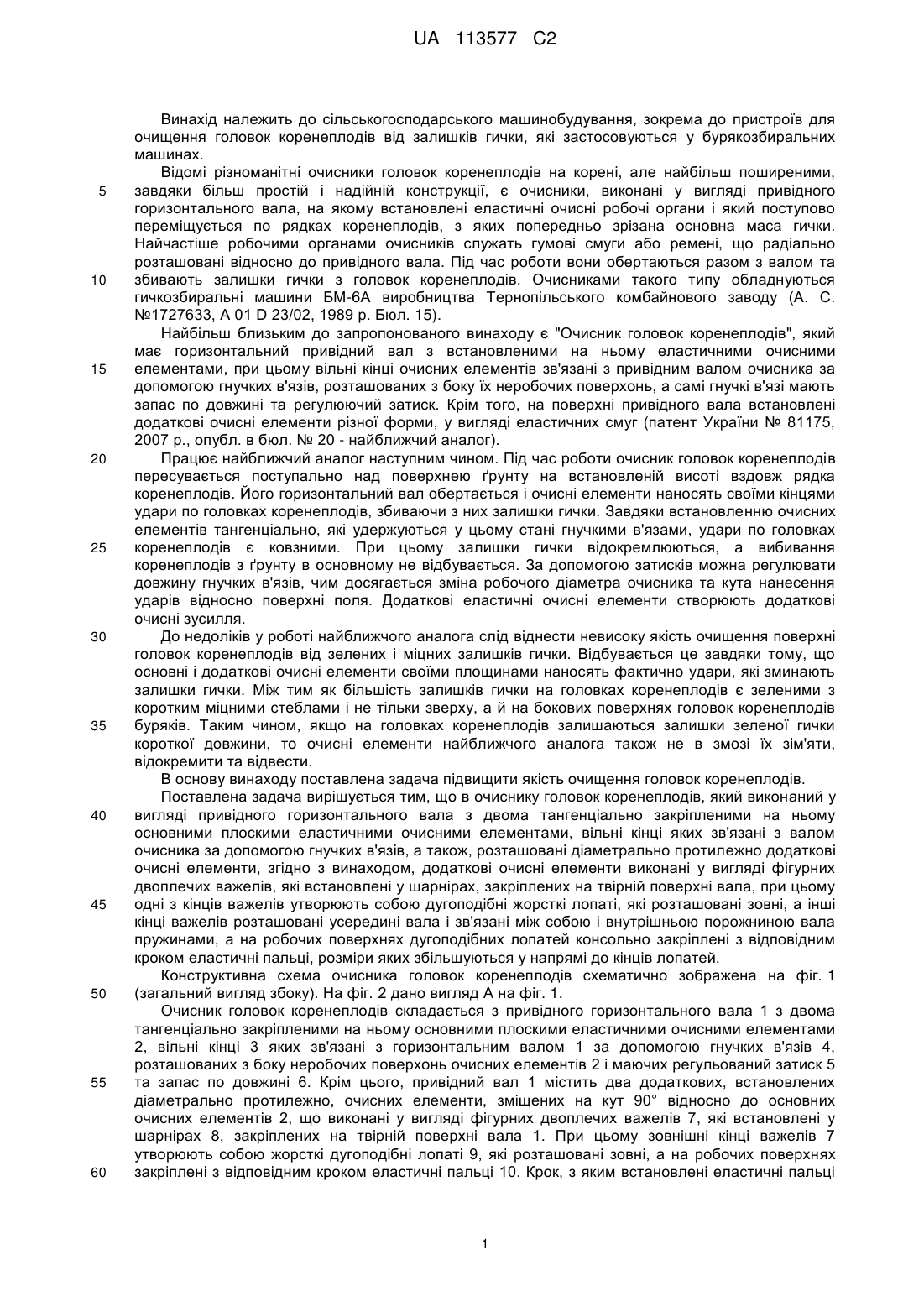

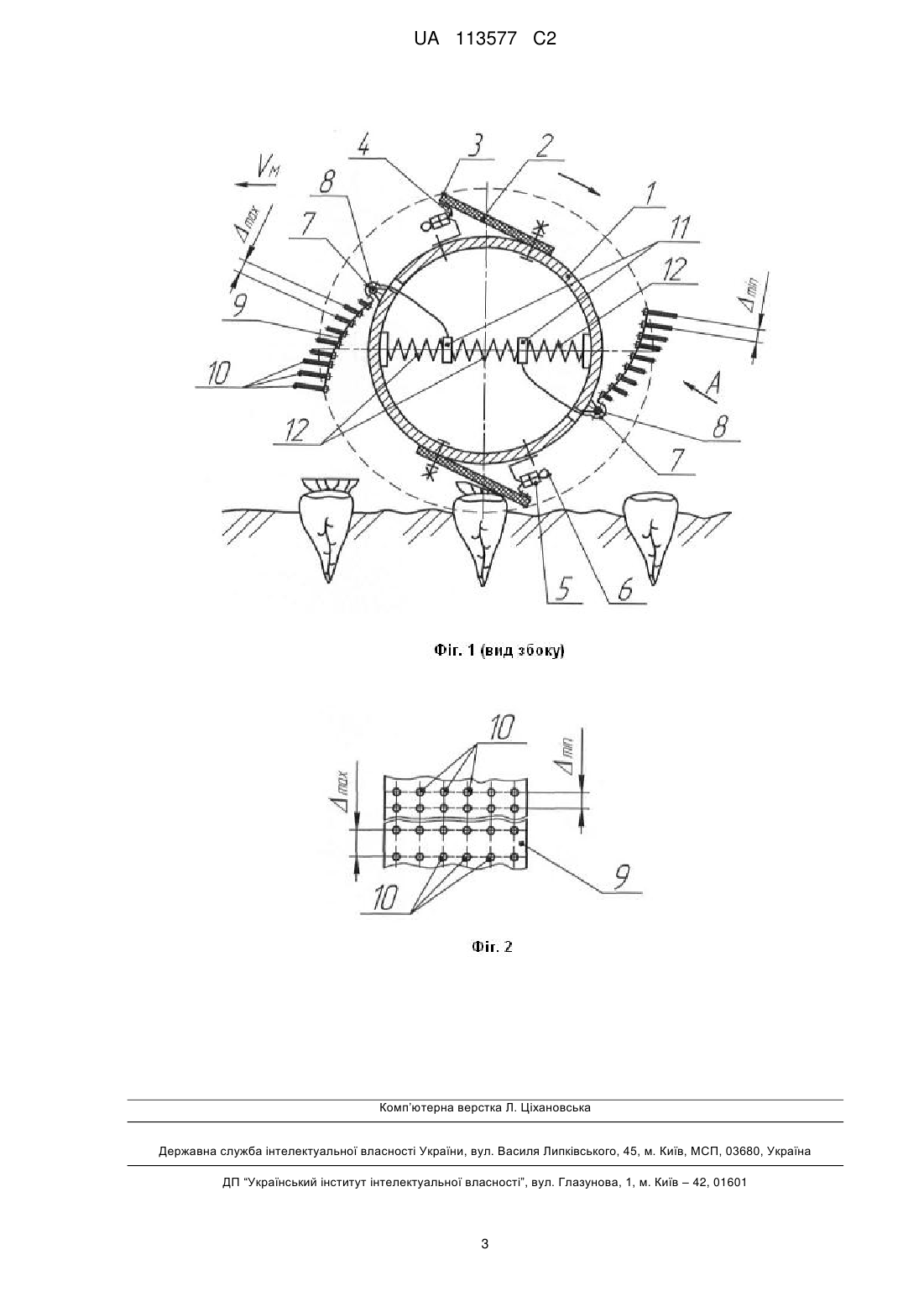

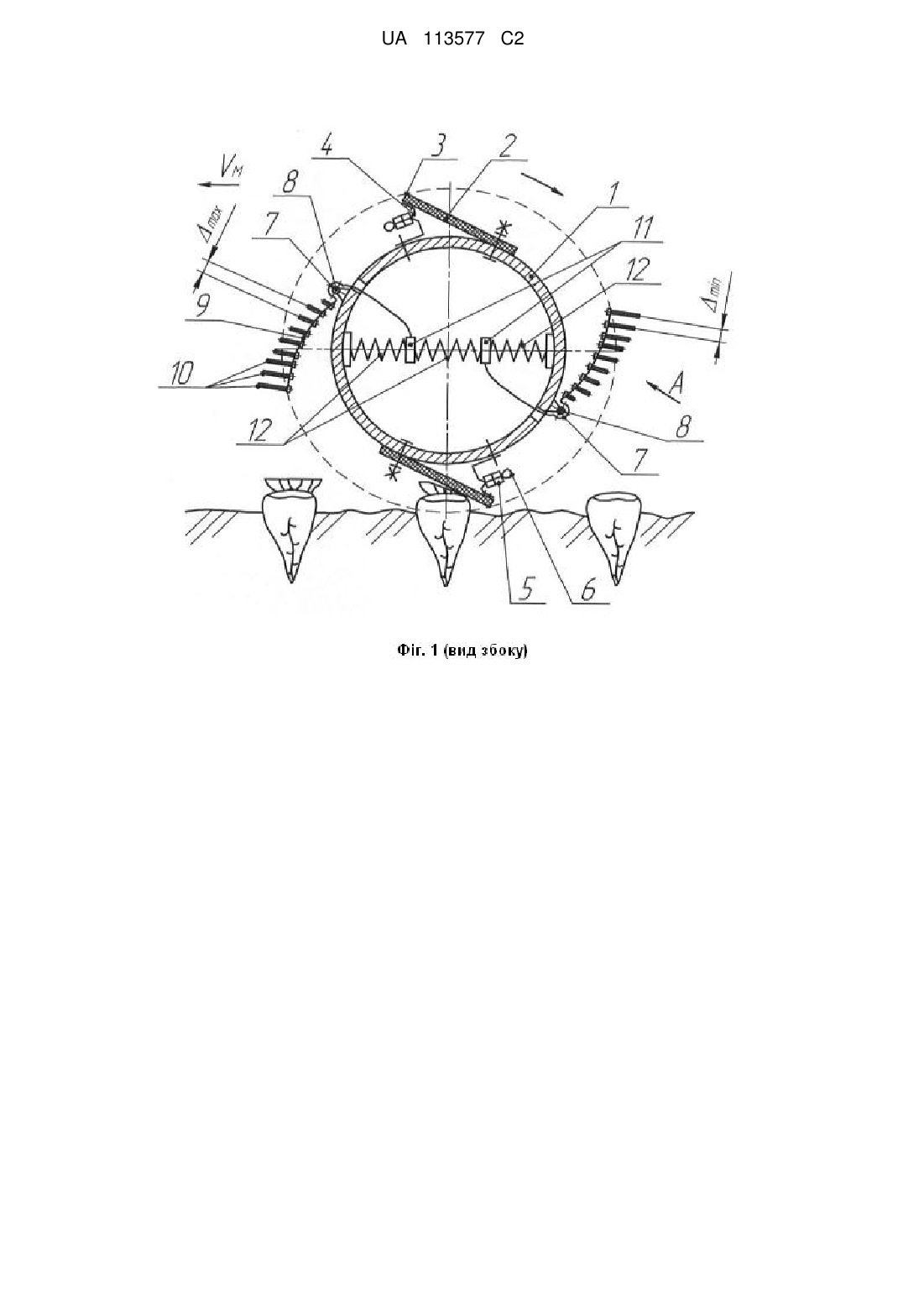

Реферат: Винахід належить до сільськогосподарського машинобудування, зокрема до робочих органів бурякозбиральних машин. Особливістю даного винаходу, серед вже відомих з рівня техніки, є те, що додаткові очисні елементи виконані у вигляді фігурних двоплечих важелів, які встановлені у шарнірах, закріплених на твірній поверхні вала. Одні з кінців важелів утворюють собою дугоподібні жорсткі лопаті, які розташовані зовні, а інші кінці важелів розташовані усередині вала і зв'язані між собою і внутрішньою порожниною вала пружинами. На робочих поверхнях дугоподібних лопатей консольно закріплені з відповідним кроком еластичні пальці, розміри яких збільшуються у напрямі до кінців лопатей. Технічний результат полягає у підвищенні якості очищення головок коренеплодів UA 113577 C2 (12) UA 113577 C2 UA 113577 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно до привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу (А. С. №1727633, А 01 D 23/02, 1989 р. Бюл. 15). Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язів, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск. Крім того, на поверхні привідного вала встановлені додаткові очисні елементи різної форми, у вигляді еластичних смуг (патент України № 81175, 2007 р., опубл. в бюл. № 20 - найближчий аналог). Працює найближчий аналог наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядка коренеплодів. Його горизонтальний вал обертається і очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які удержуються у цьому стані гнучкими в'язами, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язів, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Додаткові еластичні очисні елементи створюють додаткові очисні зусилля. До недоліків у роботі найближчого аналога слід віднести невисоку якість очищення поверхні головок коренеплодів від зелених і міцних залишків гички. Відбувається це завдяки тому, що основні і додаткові очисні елементи своїми площинами наносять фактично удари, які зминають залишки гички. Між тим як більшість залишків гички на головках коренеплодів є зеленими з коротким міцними стеблами і не тільки зверху, а й на бокових поверхнях головок коренеплодів буряків. Таким чином, якщо на головках коренеплодів залишаються залишки зеленої гички короткої довжини, то очисні елементи найближчого аналога також не в змозі їх зім'яти, відокремити та відвести. В основу винаходу поставлена задача підвищити якість очищення головок коренеплодів. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який виконаний у вигляді привідного горизонтального вала з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також, розташовані діаметрально протилежно додаткові очисні елементи, згідно з винаходом, додаткові очисні елементи виконані у вигляді фігурних двоплечих важелів, які встановлені у шарнірах, закріплених на твірній поверхні вала, при цьому одні з кінців важелів утворюють собою дугоподібні жорсткі лопаті, які розташовані зовні, а інші кінці важелів розташовані усередині вала і зв'язані між собою і внутрішньою порожниною вала пружинами, а на робочих поверхнях дугоподібних лопатей консольно закріплені з відповідним кроком еластичні пальці, розміри яких збільшуються у напрямі до кінців лопатей. Конструктивна схема очисника головок коренеплодів схематично зображена на фіг. 1 (загальний вигляд збоку). На фіг. 2 дано вигляд А на фіг. 1. Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з горизонтальним валом 1 за допомогою гнучких в'язів 4, розташованих з боку неробочих поверхонь очисних елементів 2 і маючих регульований затиск 5 та запас по довжині 6. Крім цього, привідний вал 1 містить два додаткових, встановлених діаметрально протилежно, очисних елементи, зміщених на кут 90° відносно до основних очисних елементів 2, що виконані у вигляді фігурних двоплечих важелів 7, які встановлені у шарнірах 8, закріплених на твірній поверхні вала 1. При цьому зовнішні кінці важелів 7 утворюють собою жорсткі дугоподібні лопаті 9, які розташовані зовні, а на робочих поверхнях закріплені з відповідним кроком еластичні пальці 10. Крок, з яким встановлені еластичні пальці 1 UA 113577 C2 5 10 15 20 25 30 35 40 10 на жорстких дугоподібних лопатях 9 такий, що змінюється від Δ min на кінцях лопатей 9 до Δmax на початку (тобто, ближче до шарнірів 8). Крім того, еластичні пальці 10 мають розміри (довжини), які збільшуються у напрямі до кінців лопатей 9 (тобто на кінцях лопатей 9 довжина найбільша). Інші кінці 11 важелів 7 розташовані усередині вала 1 і зв'язані між собою і внутрішньою порожниною вала 1 пружинами 12. Напрямок поступального руху очисника і обертального руху вала 1 показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту, на певній висоті, вздовж рядку коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається й еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на валу 1 тангенціально і утримуються у цьому положенні за допомогою гнучких в'язей 4, то по головках коренеплодів цукрових буряків наносяться ковзні удари, при яких залишки гички (зелені та міцні) відокремлюються, а вибивання коренеплодів з ґрунту не відбувається. При цьому додаткові, встановлені діаметрально протилежно, очисні елементи також взаємодіють з головками коренеплодів. Оскільки додаткові очисні елементи виконані у вигляді фігурних двоплечих важелів 7, які встановлені у шарнірах 8, закріплених на твірній поверхні вала 1, а зовнішні кінці важелів 7 утворюють собою жорсткі дугоподібні лопаті 9, які розташовані зовні, то саме вони наносять по головках коренеплодів жорсткі ковзні удари. А, оскільки, на робочих поверхнях дугоподібних лопатей 9 закріплені з відповідним кроком еластичні пальці 10, то вони фактично захоплюють і відминають зелені та міцні залишки гички. Еластичні пальці 10 мають розміри, які збільшуються у напрямі до кінців лопатей 9, а це значить, що ударні контакти жорстких дугоподібних лопатей 9 починаються в тих місцях, де розташовані еластичні пальці 10 найбільшої довжини. Завдяки тому, що крок Δmin, з яким встановлені еластичні пальці 10 знаходиться саме на кінцях лопатей 9, то тут знаходиться їх більша скупченість, а це також сприятиме зменшенню пошкоджень головок коренеплодів при ударних контактах з додатковими очисними елементами. При подальшому русі робочих поверхонь дугоподібних лопатей 9 по голівці коренеплоду з ними починають контактувати вже інші їх частини, тобто ті частини, де крок Δmax, з яким встановлені еластичні пальці 10 на лопатях 9 є максимальним, а їх довжини є мінімальними. Це створює всі умови, за якими еластичні пальці 10 розташовані по цих площинах лопатей 9 більш розріджено, а їх довжини є мінімальними, що сприяє ефективному захопленню та відминанню зелених та міцних залишків гички. Завдяки тому, що інші кінці 11 важелів 7 розташовані усередині вала 1 і зв'язані між собою і внутрішньою порожниною вала 1 пружинами 12, кінці жорстких дугоподібних лопатях 9 фактично наносять більш пружні удари по головках коренеплодів, що також підвищує якість очищення головок коренеплодів від залишків. Використовуючи регульований затиск 5 та запас по довжині 6 можна змінювати довжини основних еластичних лопатей 2, що також сприятиме підвищенню якості очищення головок коренеплодів від залишків. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення головок коренеплодів. ФОРМУЛА ВИНАХОДУ 45 50 Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також, розташовані діаметрально протилежно додаткові очисні елементи, який відрізняється тим, що додаткові очисні елементи виконані у вигляді фігурних двоплечих важелів, які встановлені у шарнірах, закріплених на твірній поверхні вала, при цьому одні з кінців важелів утворюють собою дугоподібні жорсткі лопаті, які розташовані зовні, а інші кінці важелів розташовані усередині вала і зв'язані між собою і внутрішньою порожниною вала пружинами, а на робочих поверхнях дугоподібних лопатей консольно закріплені з відповідним кроком еластичні пальці, розміри яких збільшуються у напрямі до кінців лопатей. 2 UA 113577 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
