Очисник головок коренеплодів

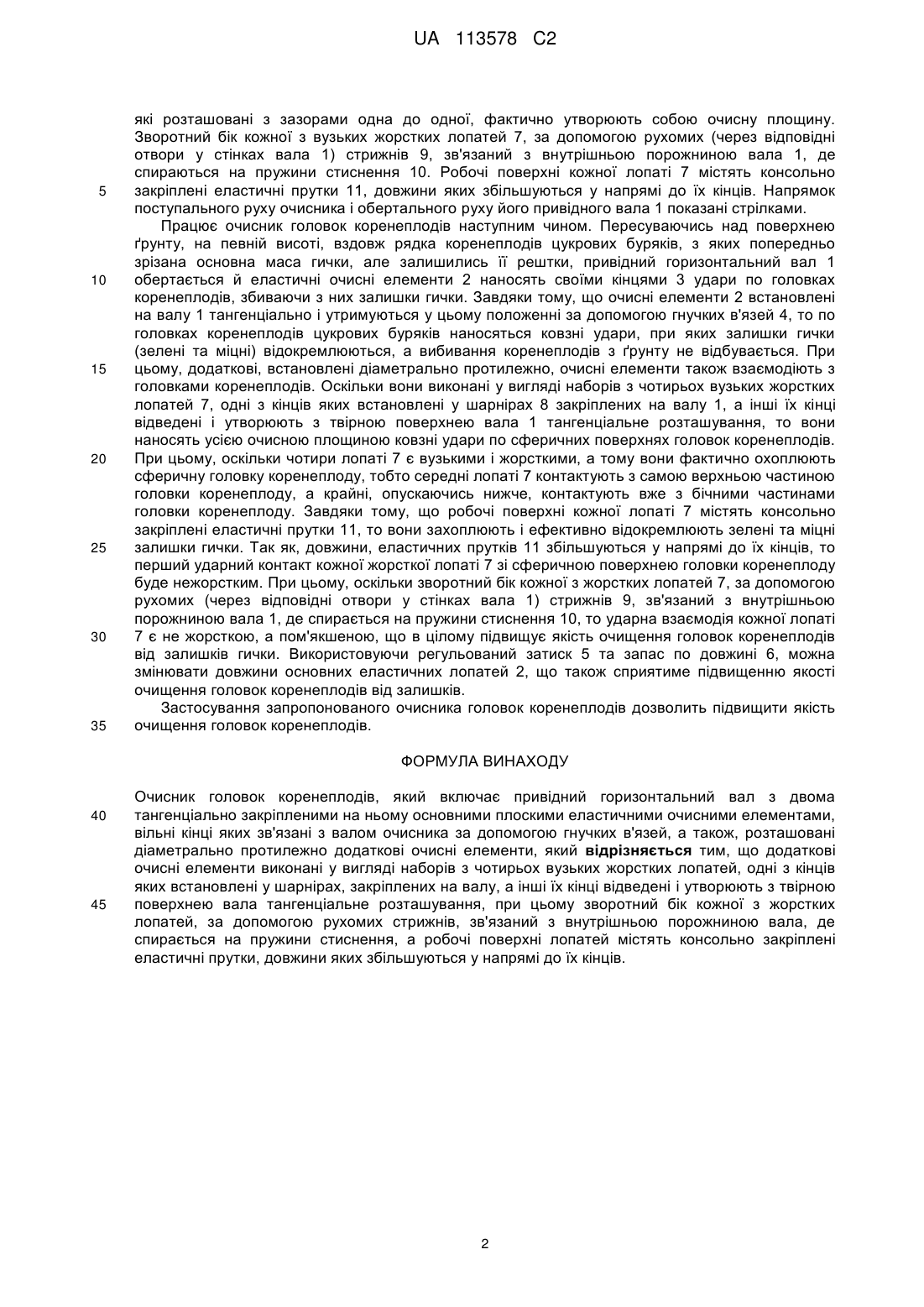

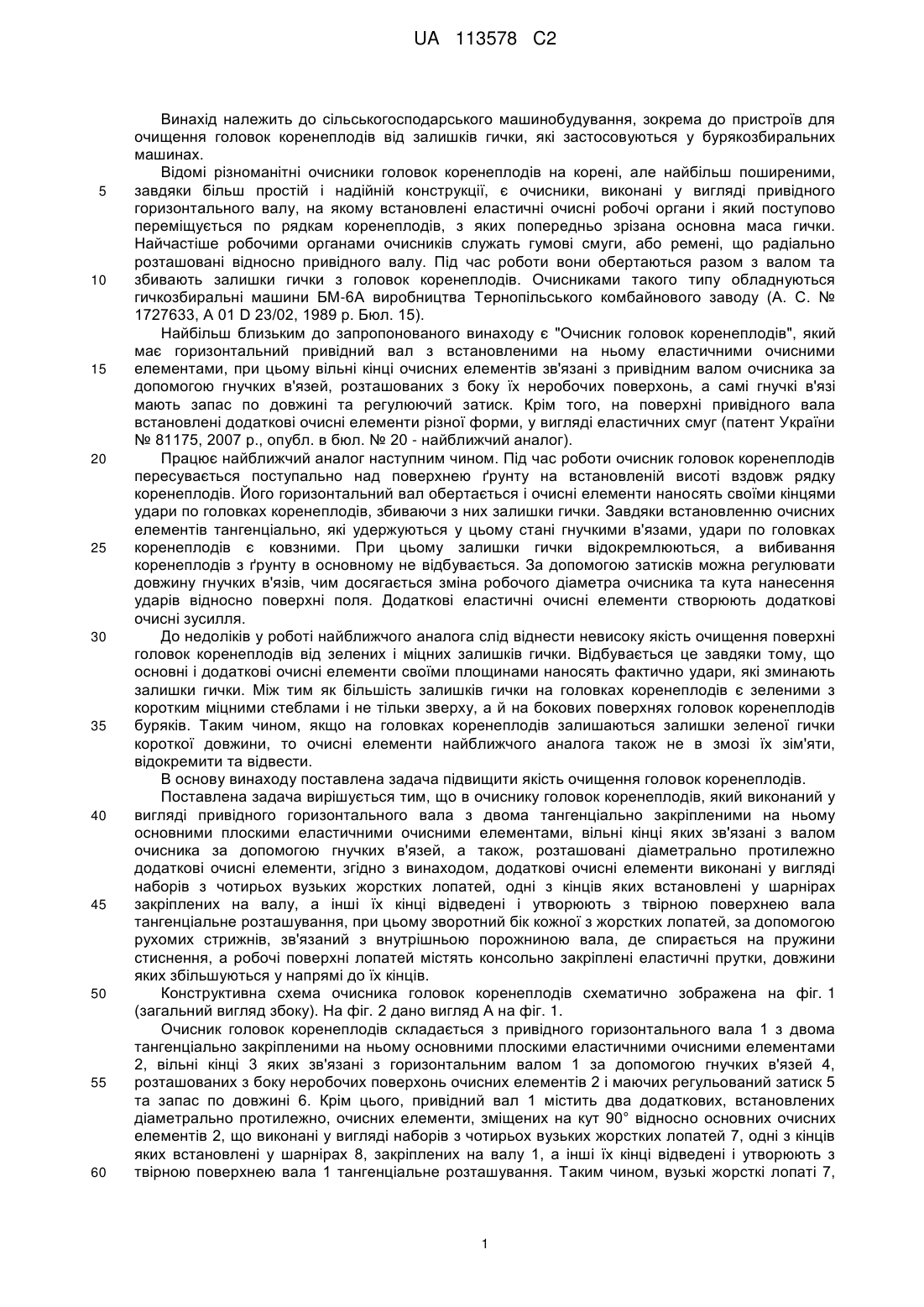

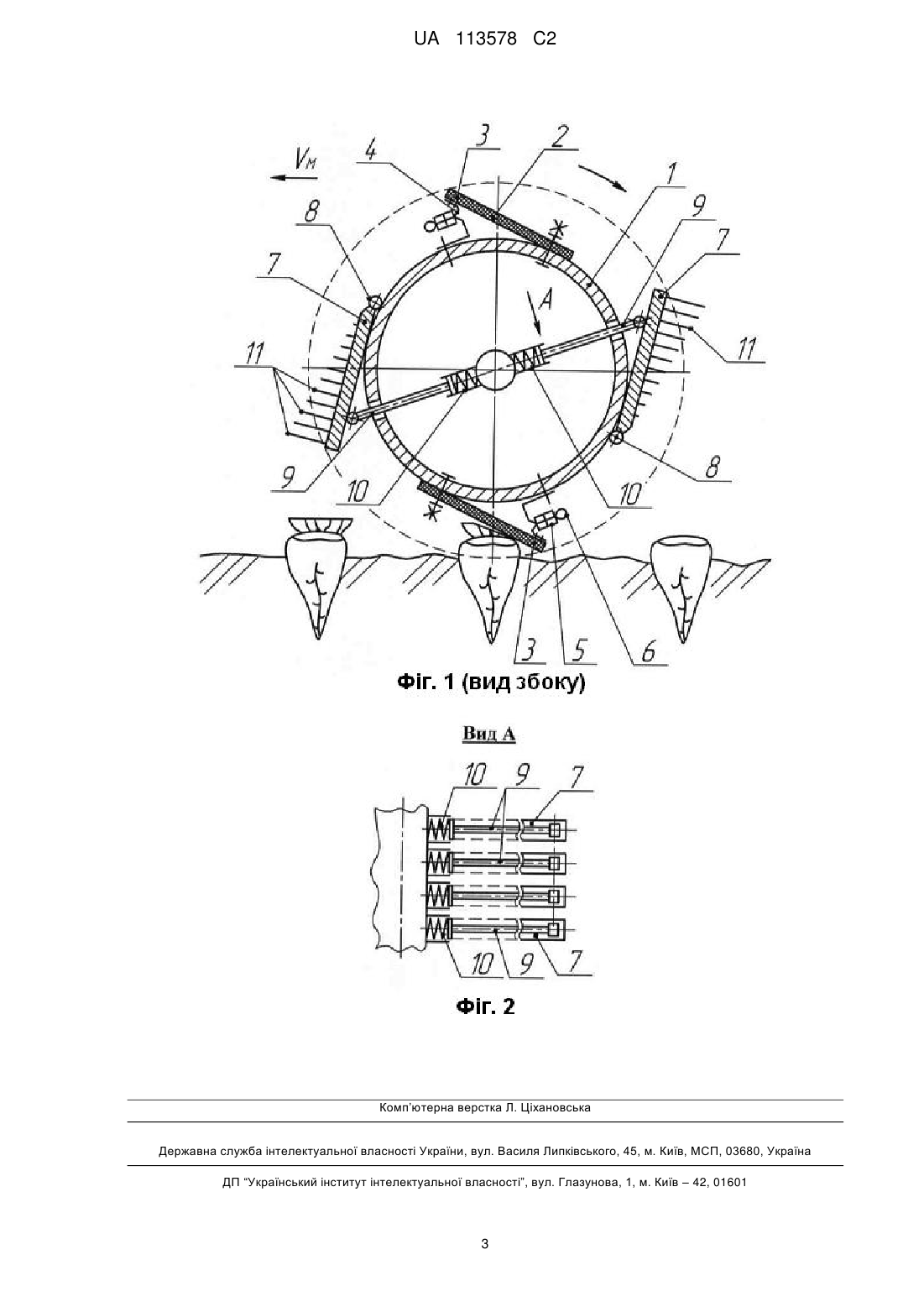

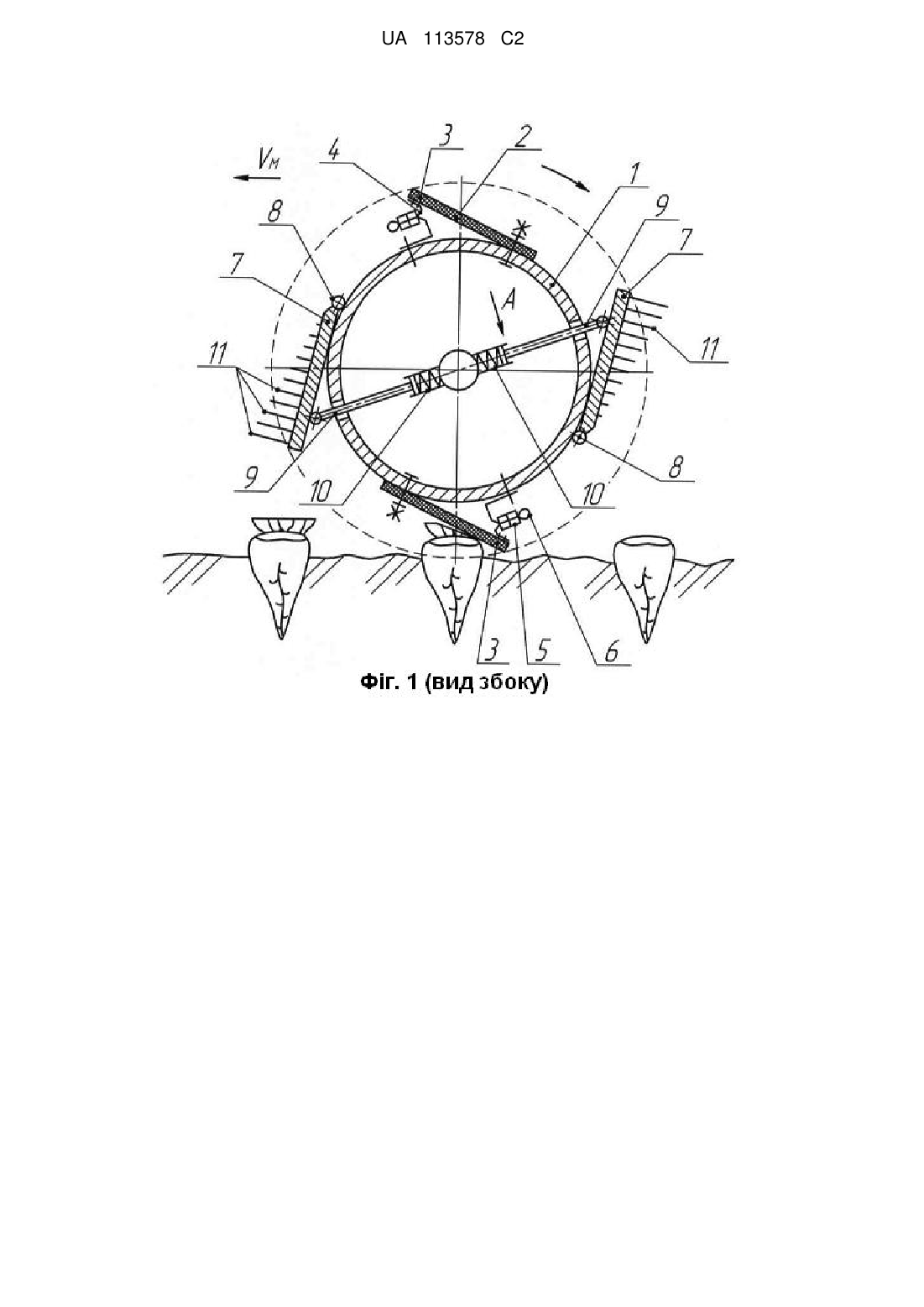

Реферат: Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренебульбоплодів від залишків гички, які застосовуються в бурякозбиральних машинах. Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також, розташовані діаметрально протилежно додаткові очисні елементи. Додаткові очисні елементи виконані у вигляді наборів з чотирьох вузьких жорстких лопатей, одні з кінців яких встановлені у шарнірах, закріплених на валу, а інші їх кінці відведені і утворюють з твірною поверхнею вала тангенціальне розташування. При цьому зворотний бік кожної з жорстких лопатей, за допомогою рухомих стрижнів, зв'язаний з внутрішньою порожниною вала, де спирається на пружини стиснення. Робочі поверхні лопатей містять консольно закріплені еластичні прутки, довжини яких збільшуються у напрямі до їх кінців. Застосування даного очисника головок коренебульбоплодів дозволить підвищити якість очищення головок коренеплодів. UA 113578 C2 (12) UA 113578 C2 UA 113578 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального валу, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядкам коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги, або ремені, що радіально розташовані відносно привідного валу. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу (А. С. № 1727633, А 01 D 23/02, 1989 р. Бюл. 15). Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язей, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск. Крім того, на поверхні привідного вала встановлені додаткові очисні елементи різної форми, у вигляді еластичних смуг (патент України № 81175, 2007 р., опубл. в бюл. № 20 - найближчий аналог). Працює найближчий аналог наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядку коренеплодів. Його горизонтальний вал обертається і очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які удержуються у цьому стані гнучкими в'язами, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язів, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Додаткові еластичні очисні елементи створюють додаткові очисні зусилля. До недоліків у роботі найближчого аналога слід віднести невисоку якість очищення поверхні головок коренеплодів від зелених і міцних залишків гички. Відбувається це завдяки тому, що основні і додаткові очисні елементи своїми площинами наносять фактично удари, які зминають залишки гички. Між тим як більшість залишків гички на головках коренеплодів є зеленими з коротким міцними стеблами і не тільки зверху, а й на бокових поверхнях головок коренеплодів буряків. Таким чином, якщо на головках коренеплодів залишаються залишки зеленої гички короткої довжини, то очисні елементи найближчого аналога також не в змозі їх зім'яти, відокремити та відвести. В основу винаходу поставлена задача підвищити якість очищення головок коренеплодів. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який виконаний у вигляді привідного горизонтального вала з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також, розташовані діаметрально протилежно додаткові очисні елементи, згідно з винаходом, додаткові очисні елементи виконані у вигляді наборів з чотирьох вузьких жорстких лопатей, одні з кінців яких встановлені у шарнірах закріплених на валу, а інші їх кінці відведені і утворюють з твірною поверхнею вала тангенціальне розташування, при цьому зворотний бік кожної з жорстких лопатей, за допомогою рухомих стрижнів, зв'язаний з внутрішньою порожниною вала, де спирається на пружини стиснення, а робочі поверхні лопатей містять консольно закріплені еластичні прутки, довжини яких збільшуються у напрямі до їх кінців. Конструктивна схема очисника головок коренеплодів схематично зображена на фіг. 1 (загальний вигляд збоку). На фіг. 2 дано вигляд А на фіг. 1. Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з горизонтальним валом 1 за допомогою гнучких в'язей 4, розташованих з боку неробочих поверхонь очисних елементів 2 і маючих регульований затиск 5 та запас по довжині 6. Крім цього, привідний вал 1 містить два додаткових, встановлених діаметрально протилежно, очисних елементи, зміщених на кут 90° відносно основних очисних елементів 2, що виконані у вигляді наборів з чотирьох вузьких жорстких лопатей 7, одні з кінців яких встановлені у шарнірах 8, закріплених на валу 1, а інші їх кінці відведені і утворюють з твірною поверхнею вала 1 тангенціальне розташування. Таким чином, вузькі жорсткі лопаті 7, 1 UA 113578 C2 5 10 15 20 25 30 35 які розташовані з зазорами одна до одної, фактично утворюють собою очисну площину. Зворотний бік кожної з вузьких жорстких лопатей 7, за допомогою рухомих (через відповідні отвори у стінках вала 1) стрижнів 9, зв'язаний з внутрішньою порожниною вала 1, де спираються на пружини стиснення 10. Робочі поверхні кожної лопаті 7 містять консольно закріплені еластичні прутки 11, довжини яких збільшуються у напрямі до їх кінців. Напрямок поступального руху очисника і обертального руху його привідного вала 1 показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту, на певній висоті, вздовж рядка коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається й еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на валу 1 тангенціально і утримуються у цьому положенні за допомогою гнучких в'язей 4, то по головках коренеплодів цукрових буряків наносяться ковзні удари, при яких залишки гички (зелені та міцні) відокремлюються, а вибивання коренеплодів з ґрунту не відбувається. При цьому, додаткові, встановлені діаметрально протилежно, очисні елементи також взаємодіють з головками коренеплодів. Оскільки вони виконані у вигляді наборів з чотирьох вузьких жорстких лопатей 7, одні з кінців яких встановлені у шарнірах 8 закріплених на валу 1, а інші їх кінці відведені і утворюють з твірною поверхнею вала 1 тангенціальне розташування, то вони наносять усією очисною площиною ковзні удари по сферичних поверхнях головок коренеплодів. При цьому, оскільки чотири лопаті 7 є вузькими і жорсткими, а тому вони фактично охоплюють сферичну головку коренеплоду, тобто середні лопаті 7 контактують з самою верхньою частиною головки коренеплоду, а крайні, опускаючись нижче, контактують вже з бічними частинами головки коренеплоду. Завдяки тому, що робочі поверхні кожної лопаті 7 містять консольно закріплені еластичні прутки 11, то вони захоплюють і ефективно відокремлюють зелені та міцні залишки гички. Так як, довжини, еластичних прутків 11 збільшуються у напрямі до їх кінців, то перший ударний контакт кожної жорсткої лопаті 7 зі сферичною поверхнею головки коренеплоду буде нежорстким. При цьому, оскільки зворотний бік кожної з жорстких лопатей 7, за допомогою рухомих (через відповідні отвори у стінках вала 1) стрижнів 9, зв'язаний з внутрішньою порожниною вала 1, де спирається на пружини стиснення 10, то ударна взаємодія кожної лопаті 7 є не жорсткою, а пом'якшеною, що в цілому підвищує якість очищення головок коренеплодів від залишків гички. Використовуючи регульований затиск 5 та запас по довжині 6, можна змінювати довжини основних еластичних лопатей 2, що також сприятиме підвищенню якості очищення головок коренеплодів від залишків. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення головок коренеплодів. ФОРМУЛА ВИНАХОДУ 40 45 Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також, розташовані діаметрально протилежно додаткові очисні елементи, який відрізняється тим, що додаткові очисні елементи виконані у вигляді наборів з чотирьох вузьких жорстких лопатей, одні з кінців яких встановлені у шарнірах, закріплених на валу, а інші їх кінці відведені і утворюють з твірною поверхнею вала тангенціальне розташування, при цьому зворотний бік кожної з жорстких лопатей, за допомогою рухомих стрижнів, зв'язаний з внутрішньою порожниною вала, де спирається на пружини стиснення, а робочі поверхні лопатей містять консольно закріплені еластичні прутки, довжини яких збільшуються у напрямі до їх кінців. 2 UA 113578 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
