Очисник головок коренеплодів

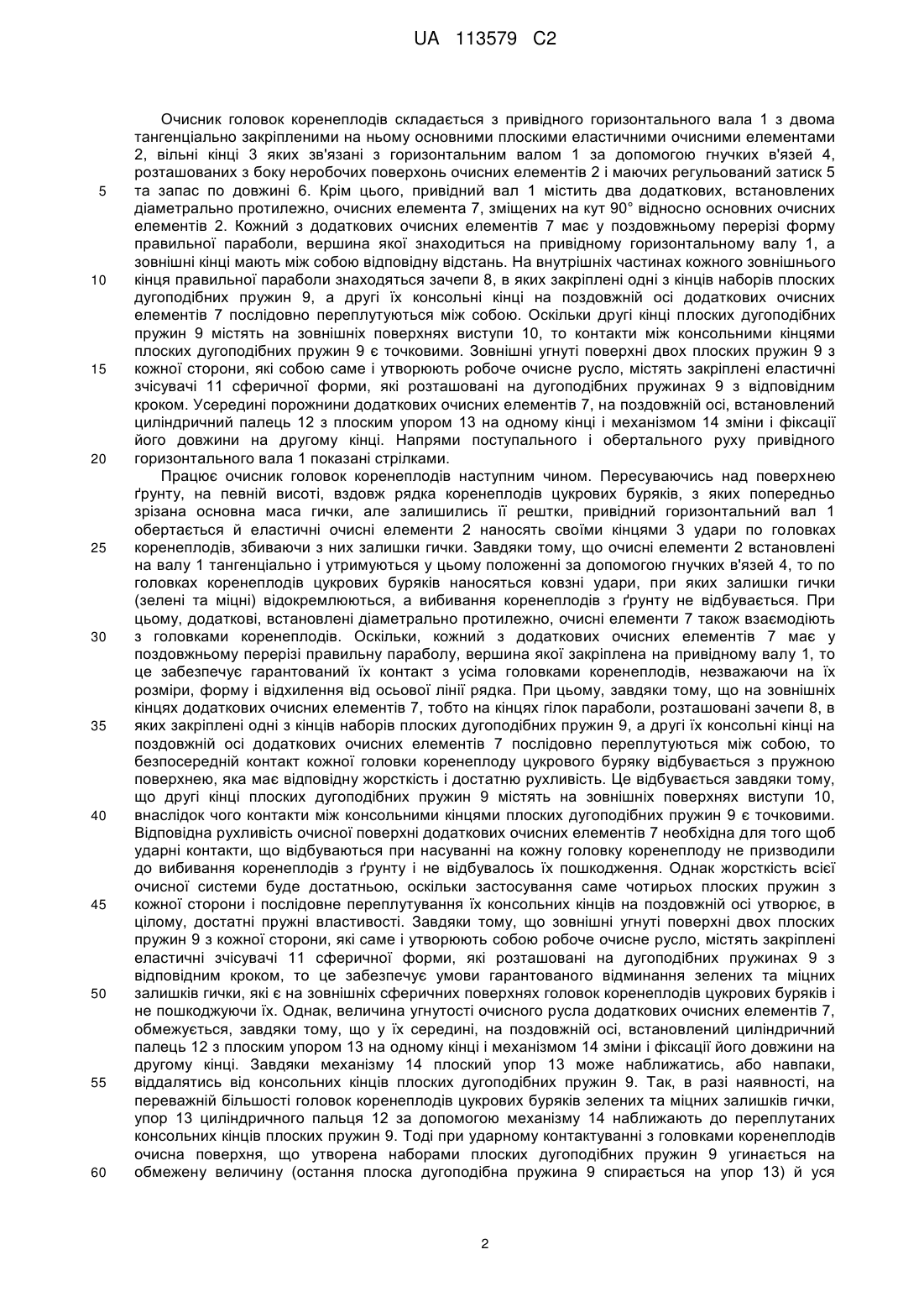

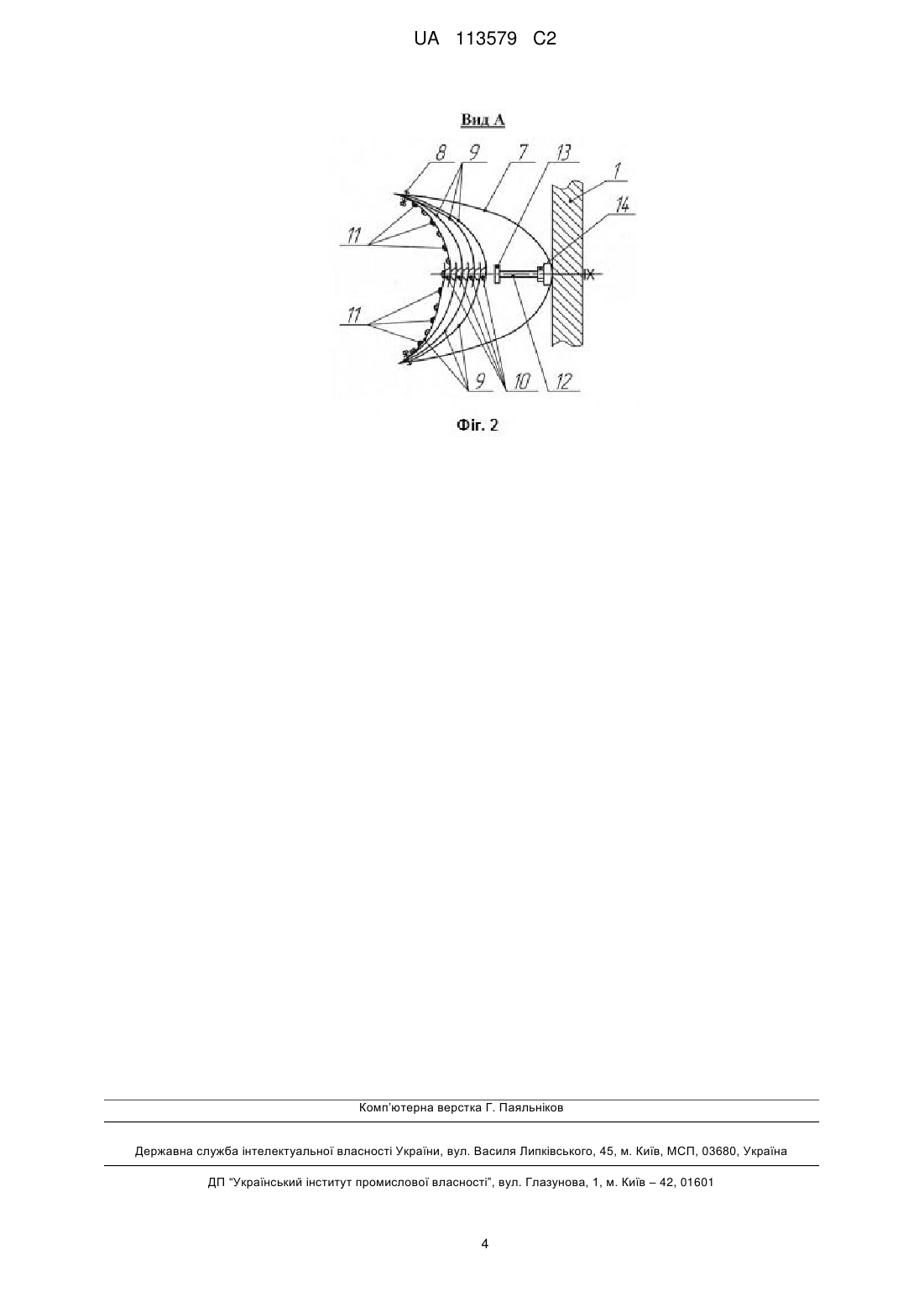

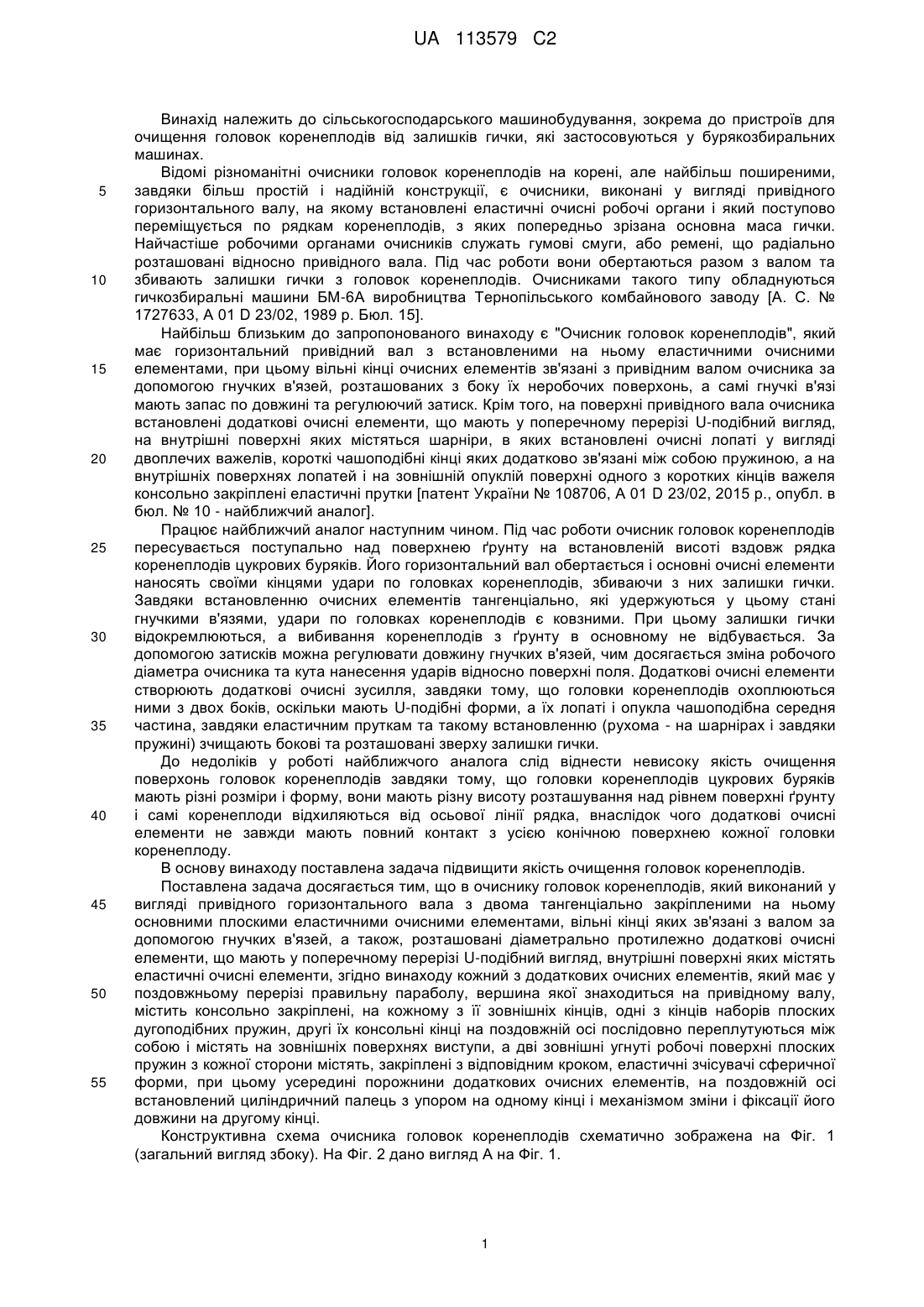

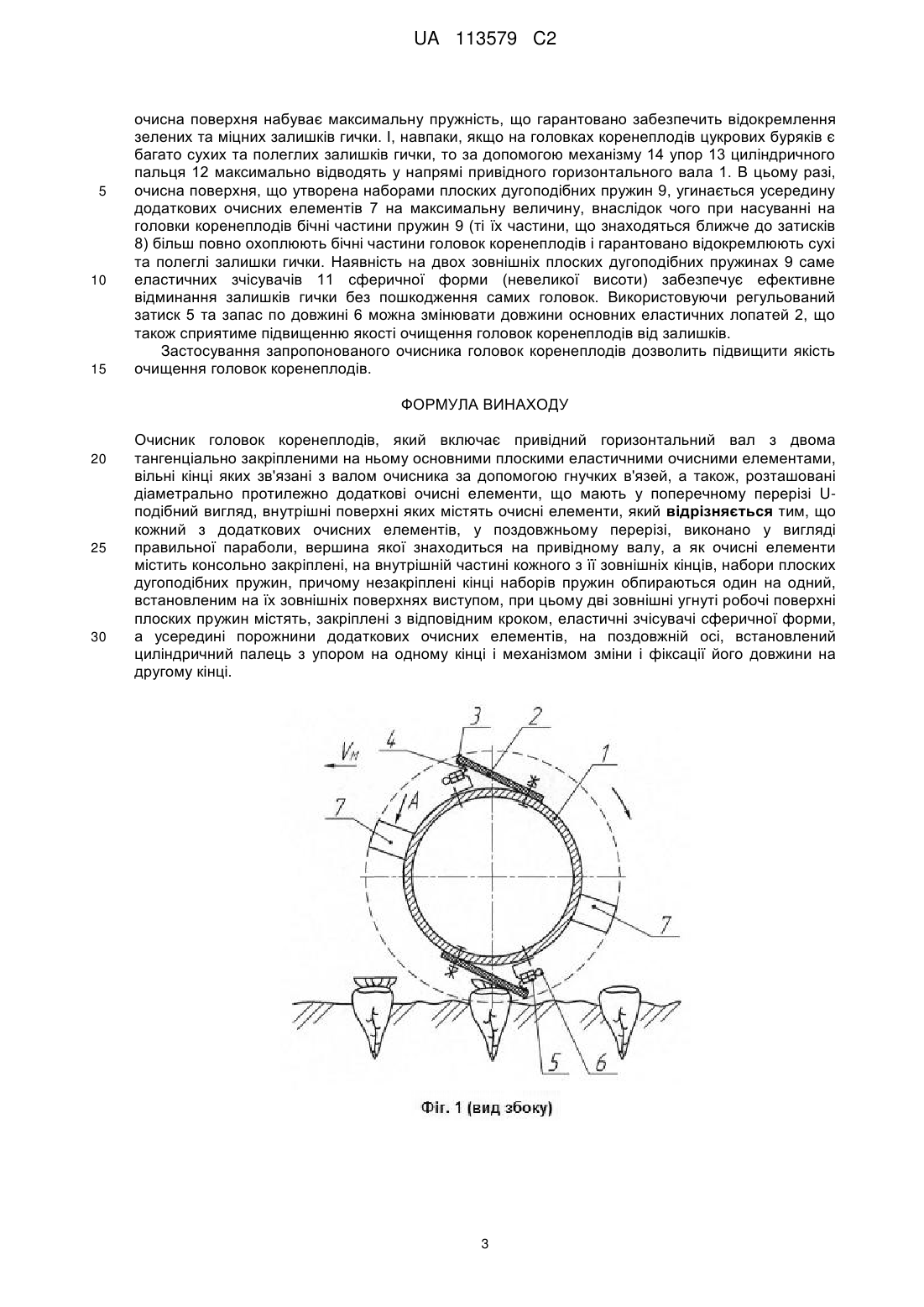

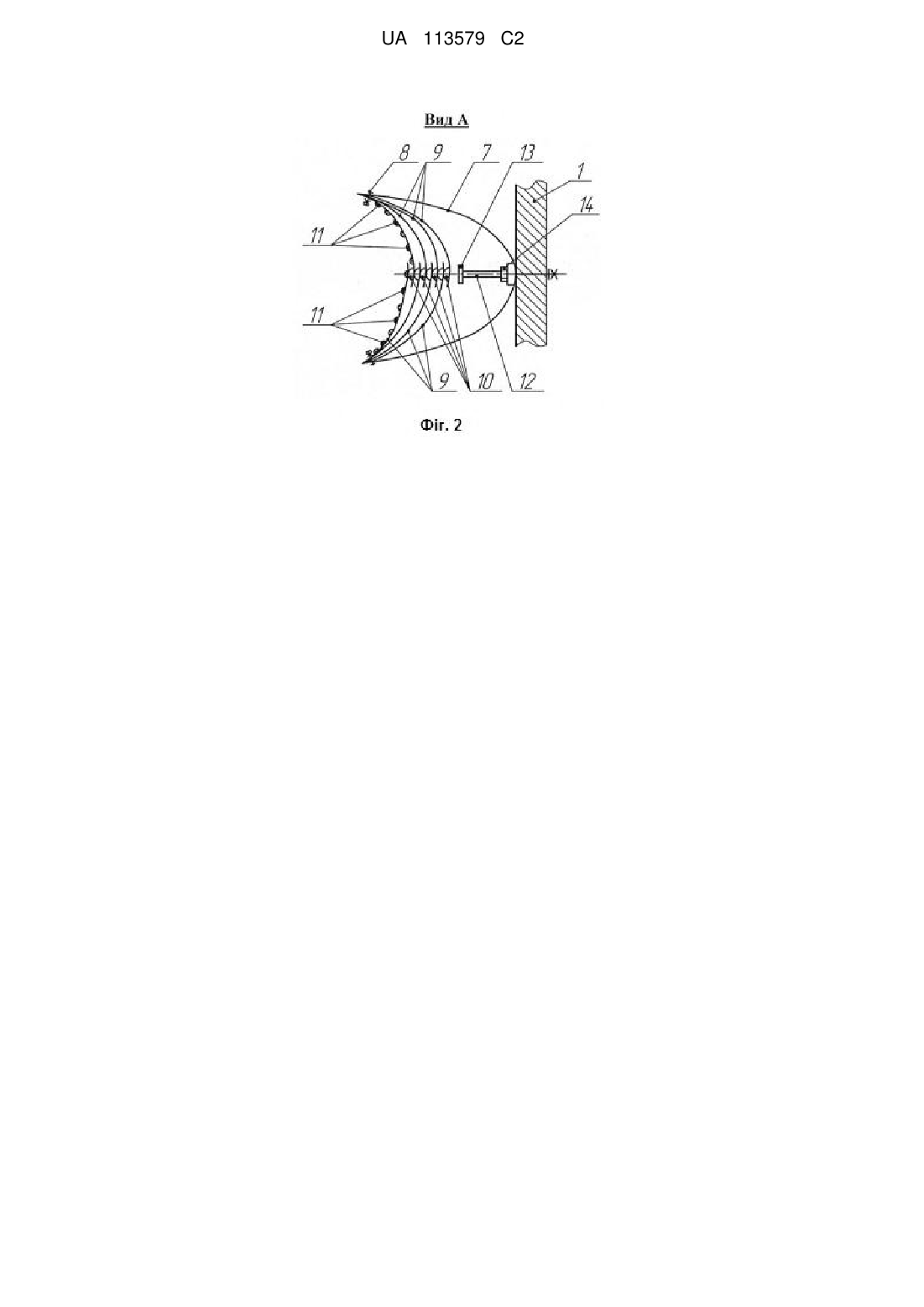

Реферат: Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренебульбоплодів від залишків гички, які застосовуються в бурякозбиральних машинах. Очисник головок коренеплодів включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також розташовані діаметрально протилежно додаткові очисні елементи, що мають у поперечному перерізі U-подібний вигляд, внутрішні поверхні яких містять еластичні очисні елементи. Кожний з додаткових очисних елементів, у поздовжньому перерізі, виконано у вигляді правильної параболи, вершина якої знаходиться на привідному валу, а як очисні елементи містить консольно закріплені, на внутрішній частині кожного з її зовнішніх кінців, набори плоских дугоподібних пружин, причому незакріплені кінці наборів пружин обпираються один на одний, встановленим на їх зовнішніх поверхнях виступом, при цьому дві зовнішні угнуті робочі поверхні плоских пружин містять, закріплені з відповідним кроком, еластичні зчісувачі сферичної форми. Усередині порожнини додаткових очисних елементів, на поздовжній осі, встановлений циліндричний палець з упором на одному кінці і механізмом зміни і фіксації його довжини на другому кінці. Застосування даного очисника головок коренебульбоплодів дозволить підвищити якість очищення головок коренеплодів. UA 113579 C2 (12) UA 113579 C2 UA 113579 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального валу, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядкам коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги, або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу [А. С. № 1727633, А 01 D 23/02, 1989 р. Бюл. 15]. Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язей, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск. Крім того, на поверхні привідного вала очисника встановлені додаткові очисні елементи, що мають у поперечному перерізі U-подібний вигляд, на внутрішні поверхні яких містяться шарніри, в яких встановлені очисні лопаті у вигляді двоплечих важелів, короткі чашоподібні кінці яких додатково зв'язані між собою пружиною, а на внутрішніх поверхнях лопатей і на зовнішній опуклій поверхні одного з коротких кінців важеля консольно закріплені еластичні прутки [патент України № 108706, А 01 D 23/02, 2015 р., опубл. в бюл. № 10 - найближчий аналог]. Працює найближчий аналог наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядка коренеплодів цукрових буряків. Його горизонтальний вал обертається і основні очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які удержуються у цьому стані гнучкими в'язями, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язей, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Додаткові очисні елементи створюють додаткові очисні зусилля, завдяки тому, що головки коренеплодів охоплюються ними з двох боків, оскільки мають U-подібні форми, а їх лопаті і опукла чашоподібна середня частина, завдяки еластичним пруткам та такому встановленню (рухома - на шарнірах і завдяки пружині) зчищають бокові та розташовані зверху залишки гички. До недоліків у роботі найближчого аналога слід віднести невисоку якість очищення поверхонь головок коренеплодів завдяки тому, що головки коренеплодів цукрових буряків мають різні розміри і форму, вони мають різну висоту розташування над рівнем поверхні ґрунту і самі коренеплоди відхиляються від осьової лінії рядка, внаслідок чого додаткові очисні елементи не завжди мають повний контакт з усією конічною поверхнею кожної головки коренеплоду. В основу винаходу поставлена задача підвищити якість очищення головок коренеплодів. Поставлена задача досягається тим, що в очиснику головок коренеплодів, який виконаний у вигляді привідного горизонтального вала з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом за допомогою гнучких в'язей, а також, розташовані діаметрально протилежно додаткові очисні елементи, що мають у поперечному перерізі U-подібний вигляд, внутрішні поверхні яких містять еластичні очисні елементи, згідно винаходу кожний з додаткових очисних елементів, який має у поздовжньому перерізі правильну параболу, вершина якої знаходиться на привідному валу, містить консольно закріплені, на кожному з її зовнішніх кінців, одні з кінців наборів плоских дугоподібних пружин, другі їх консольні кінці на поздовжній осі послідовно переплутуються між собою і містять на зовнішніх поверхнях виступи, а дві зовнішні угнуті робочі поверхні плоских пружин з кожної сторони містять, закріплені з відповідним кроком, еластичні зчісувачі сферичної форми, при цьому усередині порожнини додаткових очисних елементів, на поздовжній осі встановлений циліндричний палець з упором на одному кінці і механізмом зміни і фіксації його довжини на другому кінці. Конструктивна схема очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вигляд збоку). На Фіг. 2 дано вигляд А на Фіг. 1. 1 UA 113579 C2 5 10 15 20 25 30 35 40 45 50 55 60 Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з горизонтальним валом 1 за допомогою гнучких в'язей 4, розташованих з боку неробочих поверхонь очисних елементів 2 і маючих регульований затиск 5 та запас по довжині 6. Крім цього, привідний вал 1 містить два додаткових, встановлених діаметрально протилежно, очисних елемента 7, зміщених на кут 90° відносно основних очисних елементів 2. Кожний з додаткових очисних елементів 7 має у поздовжньому перерізі форму правильної параболи, вершина якої знаходиться на привідному горизонтальному валу 1, а зовнішні кінці мають між собою відповідну відстань. На внутрішніх частинах кожного зовнішнього кінця правильної параболи знаходяться зачепи 8, в яких закріплені одні з кінців наборів плоских дугоподібних пружин 9, а другі їх консольні кінці на поздовжній осі додаткових очисних елементів 7 послідовно переплутуються між собою. Оскільки другі кінці плоских дугоподібних пружин 9 містять на зовнішніх поверхнях виступи 10, то контакти між консольними кінцями плоских дугоподібних пружин 9 є точковими. Зовнішні угнуті поверхні двох плоских пружин 9 з кожної сторони, які собою саме і утворюють робоче очисне русло, містять закріплені еластичні зчісувачі 11 сферичної форми, які розташовані на дугоподібних пружинах 9 з відповідним кроком. Усередині порожнини додаткових очисних елементів 7, на поздовжній осі, встановлений циліндричний палець 12 з плоским упором 13 на одному кінці і механізмом 14 зміни і фіксації його довжини на другому кінці. Напрями поступального і обертального руху привідного горизонтального вала 1 показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту, на певній висоті, вздовж рядка коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається й еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на валу 1 тангенціально і утримуються у цьому положенні за допомогою гнучких в'язей 4, то по головках коренеплодів цукрових буряків наносяться ковзні удари, при яких залишки гички (зелені та міцні) відокремлюються, а вибивання коренеплодів з ґрунту не відбувається. При цьому, додаткові, встановлені діаметрально протилежно, очисні елементи 7 також взаємодіють з головками коренеплодів. Оскільки, кожний з додаткових очисних елементів 7 має у поздовжньому перерізі правильну параболу, вершина якої закріплена на привідному валу 1, то це забезпечує гарантований їх контакт з усіма головками коренеплодів, незважаючи на їх розміри, форму і відхилення від осьової лінії рядка. При цьому, завдяки тому, що на зовнішніх кінцях додаткових очисних елементів 7, тобто на кінцях гілок параболи, розташовані зачепи 8, в яких закріплені одні з кінців наборів плоских дугоподібних пружин 9, а другі їх консольні кінці на поздовжній осі додаткових очисних елементів 7 послідовно переплутуються між собою, то безпосередній контакт кожної головки коренеплоду цукрового буряку відбувається з пружною поверхнею, яка має відповідну жорсткість і достатню рухливість. Це відбувається завдяки тому, що другі кінці плоских дугоподібних пружин 9 містять на зовнішніх поверхнях виступи 10, внаслідок чого контакти між консольними кінцями плоских дугоподібних пружин 9 є точковими. Відповідна рухливість очисної поверхні додаткових очисних елементів 7 необхідна для того щоб ударні контакти, що відбуваються при насуванні на кожну головку коренеплоду не призводили до вибивання коренеплодів з ґрунту і не відбувалось їх пошкодження. Однак жорсткість всієї очисної системи буде достатньою, оскільки застосування саме чотирьох плоских пружин з кожної сторони і послідовне переплутування їх консольних кінців на поздовжній осі утворює, в цілому, достатні пружні властивості. Завдяки тому, що зовнішні угнуті поверхні двох плоских пружин 9 з кожної сторони, які саме і утворюють собою робоче очисне русло, містять закріплені еластичні зчісувачі 11 сферичної форми, які розташовані на дугоподібних пружинах 9 з відповідним кроком, то це забезпечує умови гарантованого відминання зелених та міцних залишків гички, які є на зовнішніх сферичних поверхнях головок коренеплодів цукрових буряків і не пошкоджуючи їх. Однак, величина угнутості очисного русла додаткових очисних елементів 7, обмежується, завдяки тому, що у їх середині, на поздовжній осі, встановлений циліндричний палець 12 з плоским упором 13 на одному кінці і механізмом 14 зміни і фіксації його довжини на другому кінці. Завдяки механізму 14 плоский упор 13 може наближатись, або навпаки, віддалятись від консольних кінців плоских дугоподібних пружин 9. Так, в разі наявності, на переважній більшості головок коренеплодів цукрових буряків зелених та міцних залишків гички, упор 13 циліндричного пальця 12 за допомогою механізму 14 наближають до переплутаних консольних кінців плоских пружин 9. Тоді при ударному контактуванні з головками коренеплодів очисна поверхня, що утворена наборами плоских дугоподібних пружин 9 угинається на обмежену величину (остання плоска дугоподібна пружина 9 спирається на упор 13) й уся 2 UA 113579 C2 5 10 15 очисна поверхня набуває максимальну пружність, що гарантовано забезпечить відокремлення зелених та міцних залишків гички. І, навпаки, якщо на головках коренеплодів цукрових буряків є багато сухих та полеглих залишків гички, то за допомогою механізму 14 упор 13 циліндричного пальця 12 максимально відводять у напрямі привідного горизонтального вала 1. В цьому разі, очисна поверхня, що утворена наборами плоских дугоподібних пружин 9, угинається усередину додаткових очисних елементів 7 на максимальну величину, внаслідок чого при насуванні на головки коренеплодів бічні частини пружин 9 (ті їх частини, що знаходяться ближче до затисків 8) більш повно охоплюють бічні частини головок коренеплодів і гарантовано відокремлюють сухі та полеглі залишки гички. Наявність на двох зовнішніх плоских дугоподібних пружинах 9 саме еластичних зчісувачів 11 сферичної форми (невеликої висоти) забезпечує ефективне відминання залишків гички без пошкодження самих головок. Використовуючи регульований затиск 5 та запас по довжині 6 можна змінювати довжини основних еластичних лопатей 2, що також сприятиме підвищенню якості очищення головок коренеплодів від залишків. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення головок коренеплодів. ФОРМУЛА ВИНАХОДУ 20 25 30 Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також, розташовані діаметрально протилежно додаткові очисні елементи, що мають у поперечному перерізі Uподібний вигляд, внутрішні поверхні яких містять очисні елементи, який відрізняється тим, що кожний з додаткових очисних елементів, у поздовжньому перерізі, виконано у вигляді правильної параболи, вершина якої знаходиться на привідному валу, а як очисні елементи містить консольно закріплені, на внутрішній частині кожного з її зовнішніх кінців, набори плоских дугоподібних пружин, причому незакріплені кінці наборів пружин обпираються один на одний, встановленим на їх зовнішніх поверхнях виступом, при цьому дві зовнішні угнуті робочі поверхні плоских пружин містять, закріплені з відповідним кроком, еластичні зчісувачі сферичної форми, а усередині порожнини додаткових очисних елементів, на поздовжній осі, встановлений циліндричний палець з упором на одному кінці і механізмом зміни і фіксації його довжини на другому кінці. 3 UA 113579 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
