Кришка-дозатор

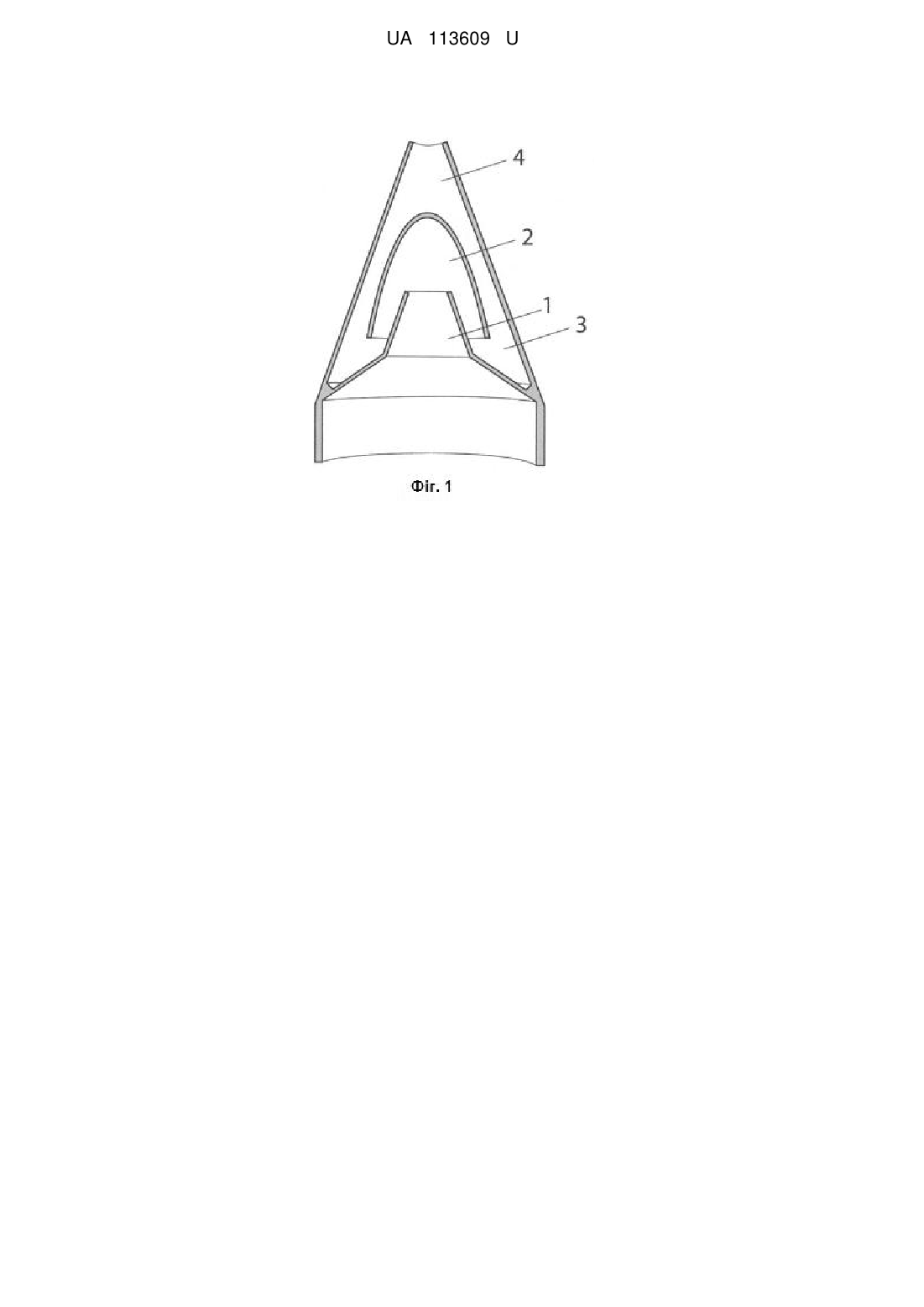

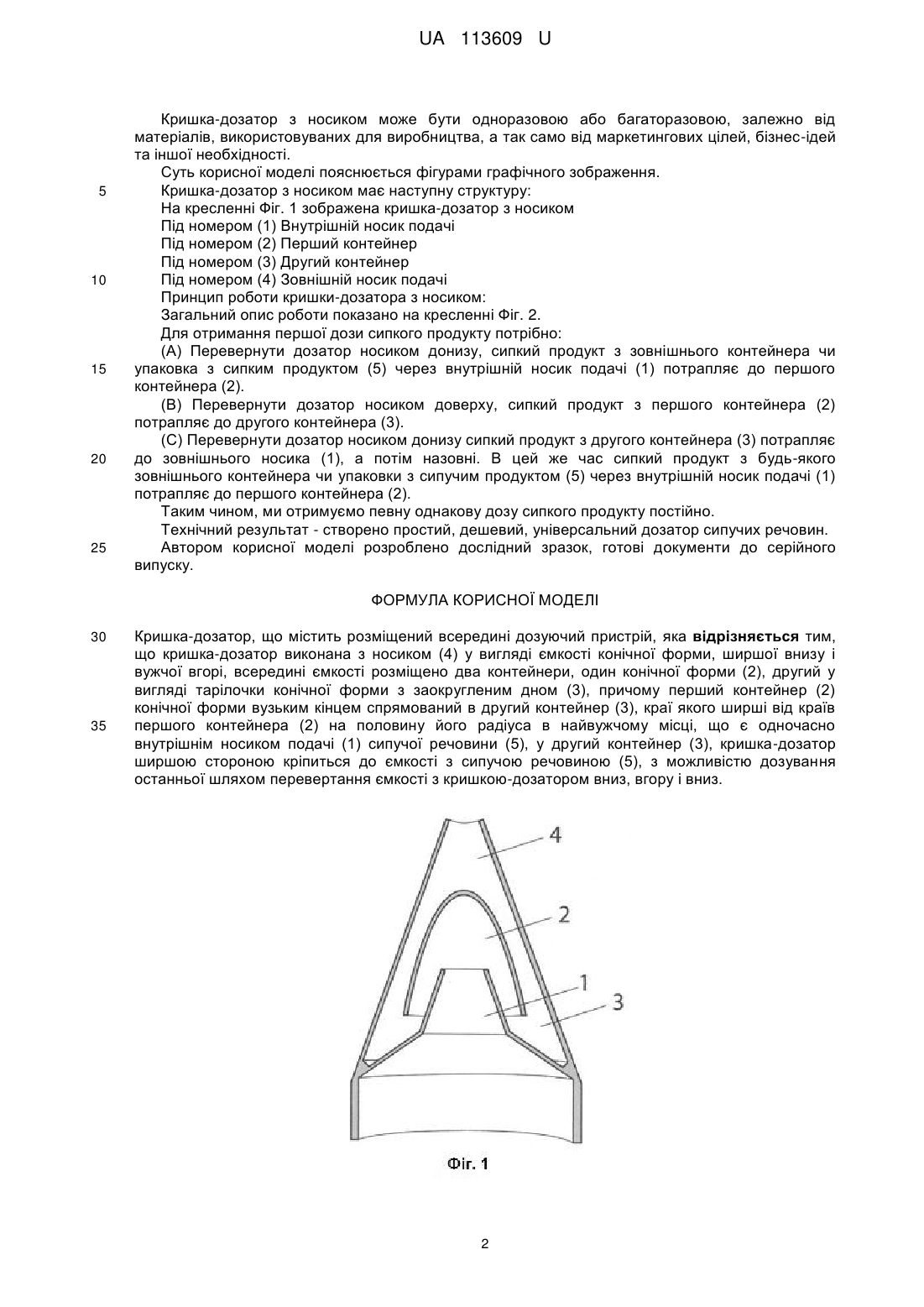

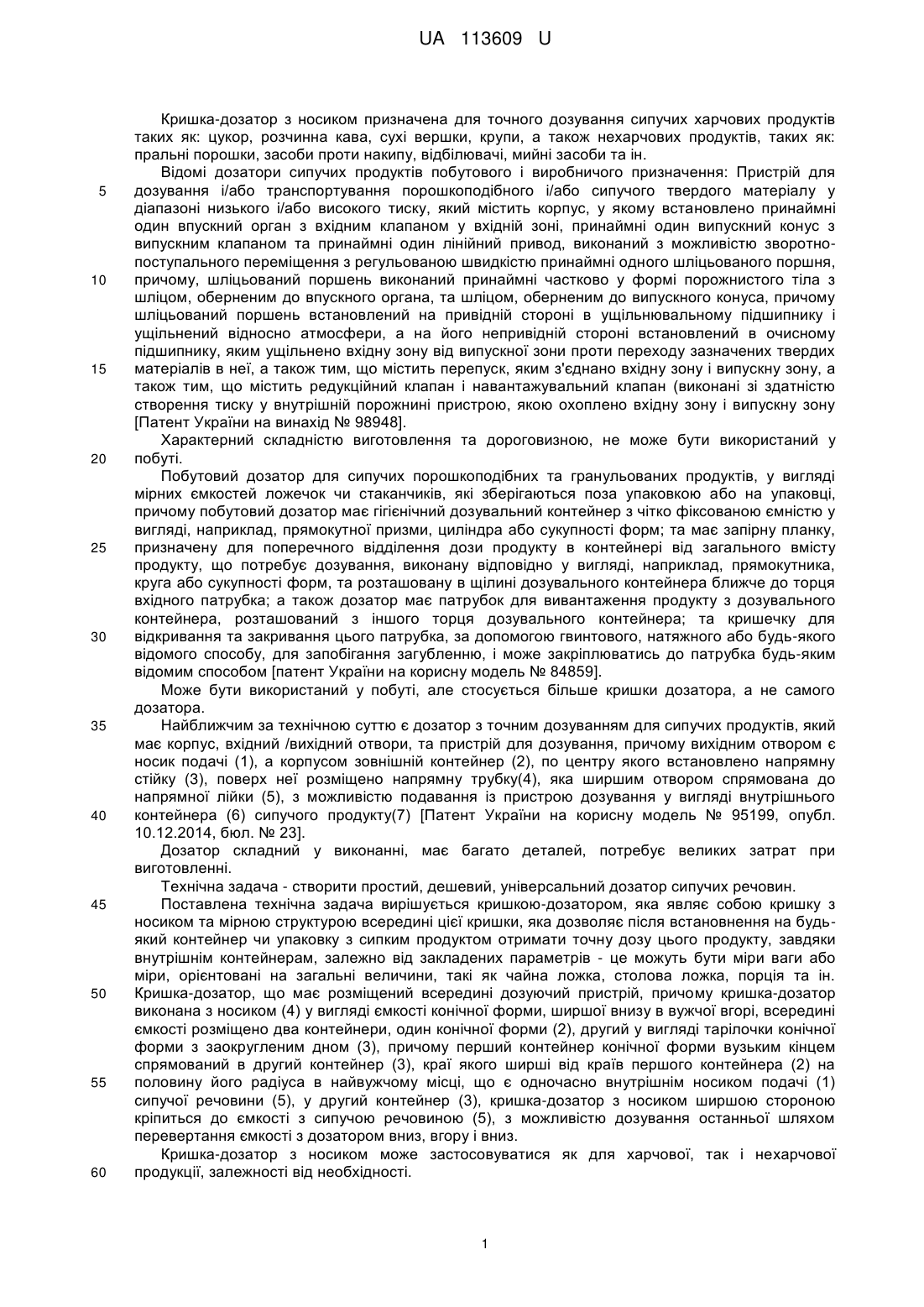

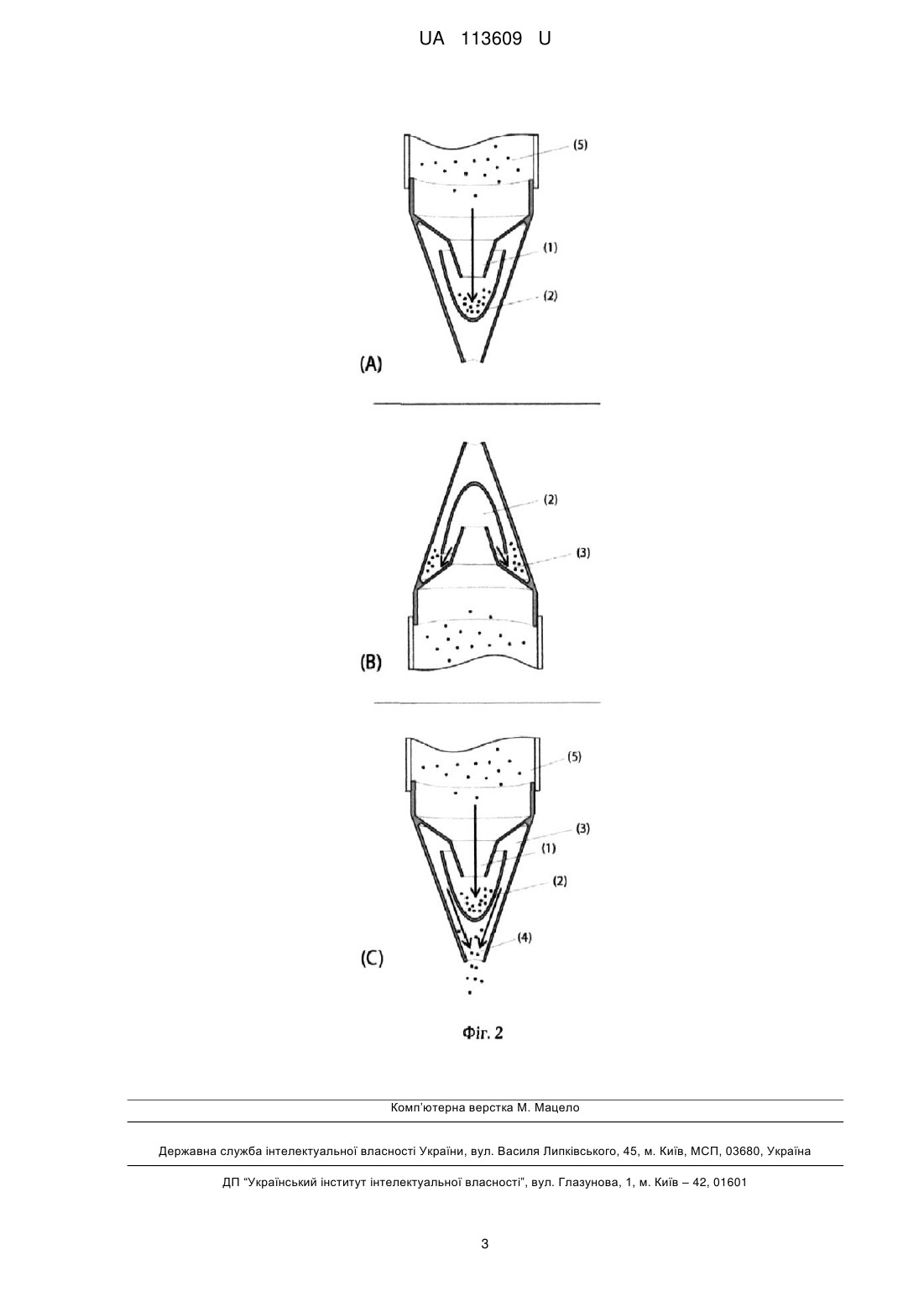

Реферат: Кришка-дозатор містить розміщений всередині дозуючий пристрій. Кришка-дозатор виконана з носиком (4) у вигляді ємкості конічної форми, ширшої внизу і вужчої вгорі, всередині ємкості розміщено два контейнери, один конічної форми (2), другий у вигляді тарілочки конічної форми з заокругленим дном. UA 113609 U (54) КРИШКА-ДОЗАТОР UA 113609 U UA 113609 U 5 10 15 20 25 30 35 40 45 50 55 60 Кришка-дозатор з носиком призначена для точного дозування сипучих харчових продуктів таких як: цукор, розчинна кава, сухі вершки, крупи, а також нехарчових продуктів, таких як: пральні порошки, засоби проти накипу, відбілювачі, мийні засоби та ін. Відомі дозатори сипучих продуктів побутового і виробничого призначення: Пристрій для дозування і/або транспортування порошкоподібного і/або сипучого твердого матеріалу у діапазоні низького і/або високого тиску, який містить корпус, у якому встановлено принаймні один впускний орган з вхідним клапаном у вхідній зоні, принаймні один випускний конус з випускним клапаном та принаймні один лінійний привод, виконаний з можливістю зворотнопоступального переміщення з регульованою швидкістю принаймні одного шліцьованого поршня, причому, шліцьований поршень виконаний принаймні частково у формі порожнистого тіла з шліцом, оберненим до впускного органа, та шліцом, оберненим до випускного конуса, причому шліцьований поршень встановлений на привідній стороні в ущільнювальному підшипнику і ущільнений відносно атмосфери, а на його непривідній стороні встановлений в очисному підшипнику, яким ущільнено вхідну зону від випускної зони проти переходу зазначених твердих матеріалів в неї, а також тим, що містить перепуск, яким з'єднано вхідну зону і випускну зону, а також тим, що містить редукційний клапан і навантажувальний клапан (виконані зі здатністю створення тиску у внутрішній порожнині пристрою, якою охоплено вхідну зону і випускну зону [Патент України на винахід № 98948]. Характерний складністю виготовлення та дороговизною, не може бути використаний у побуті. Побутовий дозатор для сипучих порошкоподібних та гранульованих продуктів, у вигляді мірних ємкостей ложечок чи стаканчиків, які зберігаються поза упаковкою або на упаковці, причому побутовий дозатор має гігієнічний дозувальний контейнер з чітко фіксованою ємністю у вигляді, наприклад, прямокутної призми, циліндра або сукупності форм; та має запірну планку, призначену для поперечного відділення дози продукту в контейнері від загального вмісту продукту, що потребує дозування, виконану відповідно у вигляді, наприклад, прямокутника, круга або сукупності форм, та розташовану в щілині дозувального контейнера ближче до торця вхідного патрубка; а також дозатор має патрубок для вивантаження продукту з дозувального контейнера, розташований з іншого торця дозувального контейнера; та кришечку для відкривання та закривання цього патрубка, за допомогою гвинтового, натяжного або будь-якого відомого способу, для запобігання загубленню, і може закріплюватись до патрубка будь-яким відомим способом [патент України на корисну модель № 84859]. Може бути використаний у побуті, але стосується більше кришки дозатора, а не самого дозатора. Найближчим за технічною суттю є дозатор з точним дозуванням для сипучих продуктів, який має корпус, вхідний /вихідний отвори, та пристрій для дозування, причому вихідним отвором є носик подачі (1), а корпусом зовнішній контейнер (2), по центру якого встановлено напрямну стійку (3), поверх неї розміщено напрямну трубку(4), яка ширшим отвором спрямована до напрямної лійки (5), з можливістю подавання із пристрою дозування у вигляді внутрішнього контейнера (6) сипучого продукту(7) [Патент України на корисну модель № 95199, опубл. 10.12.2014, бюл. № 23]. Дозатор складний у виконанні, має багато деталей, потребує великих затрат при виготовленні. Технічна задача - створити простий, дешевий, універсальний дозатор сипучих речовин. Поставлена технічна задача вирішується кришкою-дозатором, яка являє собою кришку з носиком та мірною структурою всередині цієї кришки, яка дозволяє після встановнення на будьякий контейнер чи упаковку з сипким продуктом отримати точну дозу цього продукту, завдяки внутрішнім контейнерам, залежно від закладених параметрів - це можуть бути міри ваги або міри, орієнтовані на загальні величини, такі як чайна ложка, столова ложка, порція та ін. Кришка-дозатор, що має розміщений всередині дозуючий пристрій, причому кришка-дозатор виконана з носиком (4) у вигляді ємкості конічної форми, ширшої внизу в вужчої вгорі, всередині ємкості розміщено два контейнери, один конічної форми (2), другий у вигляді тарілочки конічної форми з заокругленим дном (3), причому перший контейнер конічної форми вузьким кінцем спрямований в другий контейнер (3), краї якого ширші від країв першого контейнера (2) на половину його радіуса в найвужчому місці, що є одночасно внутрішнім носиком подачі (1) сипучої речовини (5), у другий контейнер (3), кришка-дозатор з носиком ширшою стороною кріпиться до ємкості з сипучою речовиною (5), з можливістю дозування останньої шляхом перевертання ємкості з дозатором вниз, вгору і вниз. Кришка-дозатор з носиком може застосовуватися як для харчової, так і нехарчової продукції, залежності від необхідності. 1 UA 113609 U 5 10 15 20 25 Кришка-дозатор з носиком може бути одноразовою або багаторазовою, залежно від матеріалів, використовуваних для виробництва, а так само від маркетингових цілей, бізнес-ідей та іншої необхідності. Суть корисної моделі пояснюється фігурами графічного зображення. Кришка-дозатор з носиком має наступну структуру: На кресленні Фіг. 1 зображена кришка-дозатор з носиком Під номером (1) Внутрішній носик подачі Під номером (2) Перший контейнер Під номером (3) Другий контейнер Під номером (4) Зовнішній носик подачі Принцип роботи кришки-дозатора з носиком: Загальний опис роботи показано на кресленні Фіг. 2. Для отримання першої дози сипкого продукту потрібно: (A) Перевернути дозатор носиком донизу, сипкий продукт з зовнішнього контейнера чи упаковка з сипким продуктом (5) через внутрішній носик подачі (1) потрапляє до першого контейнера (2). (B) Перевернути дозатор носиком доверху, сипкий продукт з першого контейнера (2) потрапляє до другого контейнера (3). (C) Перевернути дозатор носиком донизу сипкий продукт з другого контейнера (3) потрапляє до зовнішнього носика (1), а потім назовні. В цей же час сипкий продукт з будь-якого зовнішнього контейнера чи упаковки з сипучим продуктом (5) через внутрішній носик подачі (1) потрапляє до першого контейнера (2). Таким чином, ми отримуємо певну однакову дозу сипкого продукту постійно. Технічний результат - створено простий, дешевий, універсальний дозатор сипучих речовин. Автором корисної моделі розроблено дослідний зразок, готові документи до серійного випуску. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Кришка-дозатор, що містить розміщений всередині дозуючий пристрій, яка відрізняється тим, що кришка-дозатор виконана з носиком (4) у вигляді ємкості конічної форми, ширшої внизу і вужчої вгорі, всередині ємкості розміщено два контейнери, один конічної форми (2), другий у вигляді тарілочки конічної форми з заокругленим дном (3), причому перший контейнер (2) конічної форми вузьким кінцем спрямований в другий контейнер (3), краї якого ширші від країв першого контейнера (2) на половину його радіуса в найвужчому місці, що є одночасно внутрішнім носиком подачі (1) сипучої речовини (5), у другий контейнер (3), кришка-дозатор ширшою стороною кріпиться до ємкості з сипучою речовиною (5), з можливістю дозування останньої шляхом перевертання ємкості з кришкою-дозатором вниз, вгору і вниз. 2 UA 113609 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
