Ланцюговий редуктор

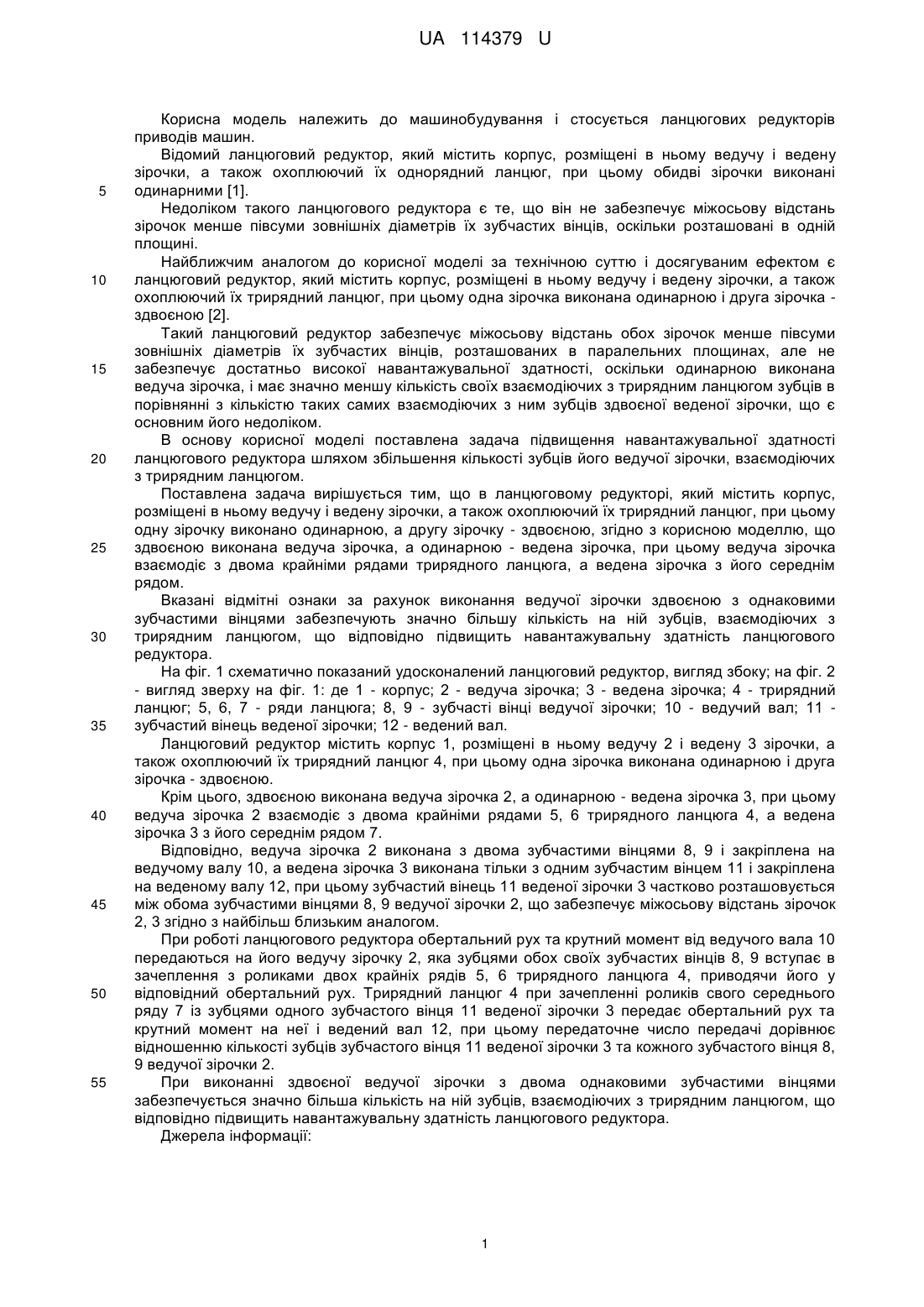

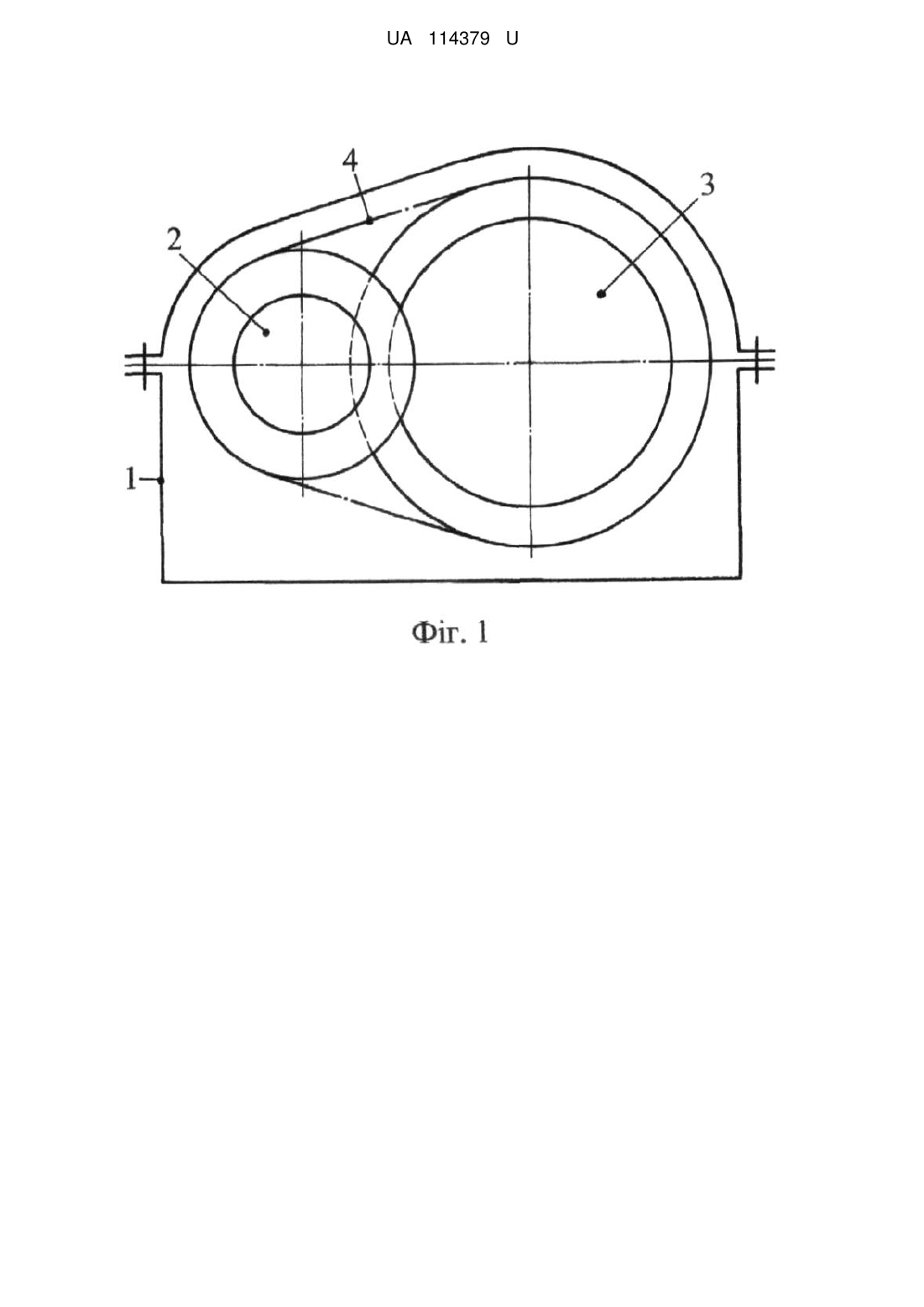

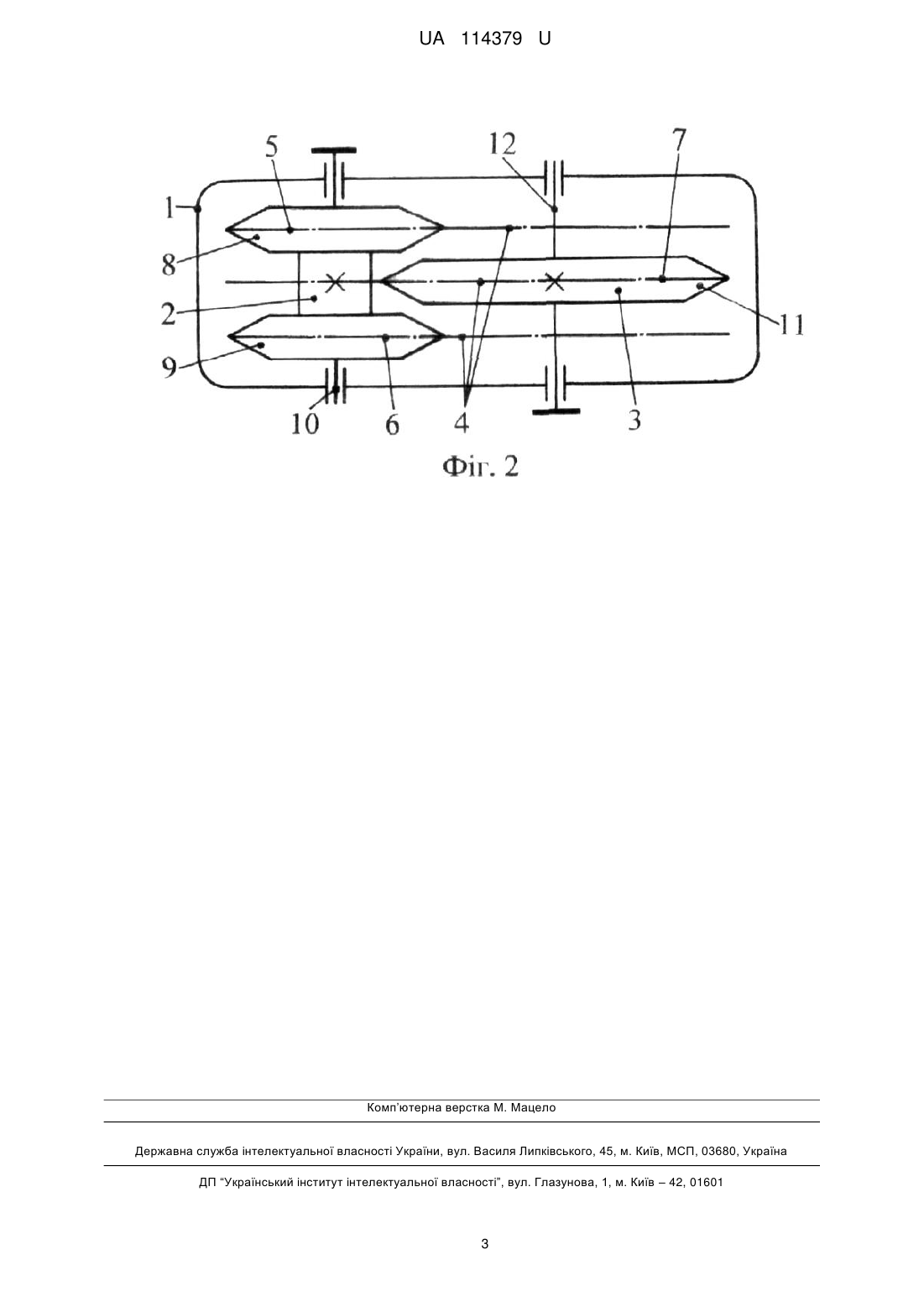

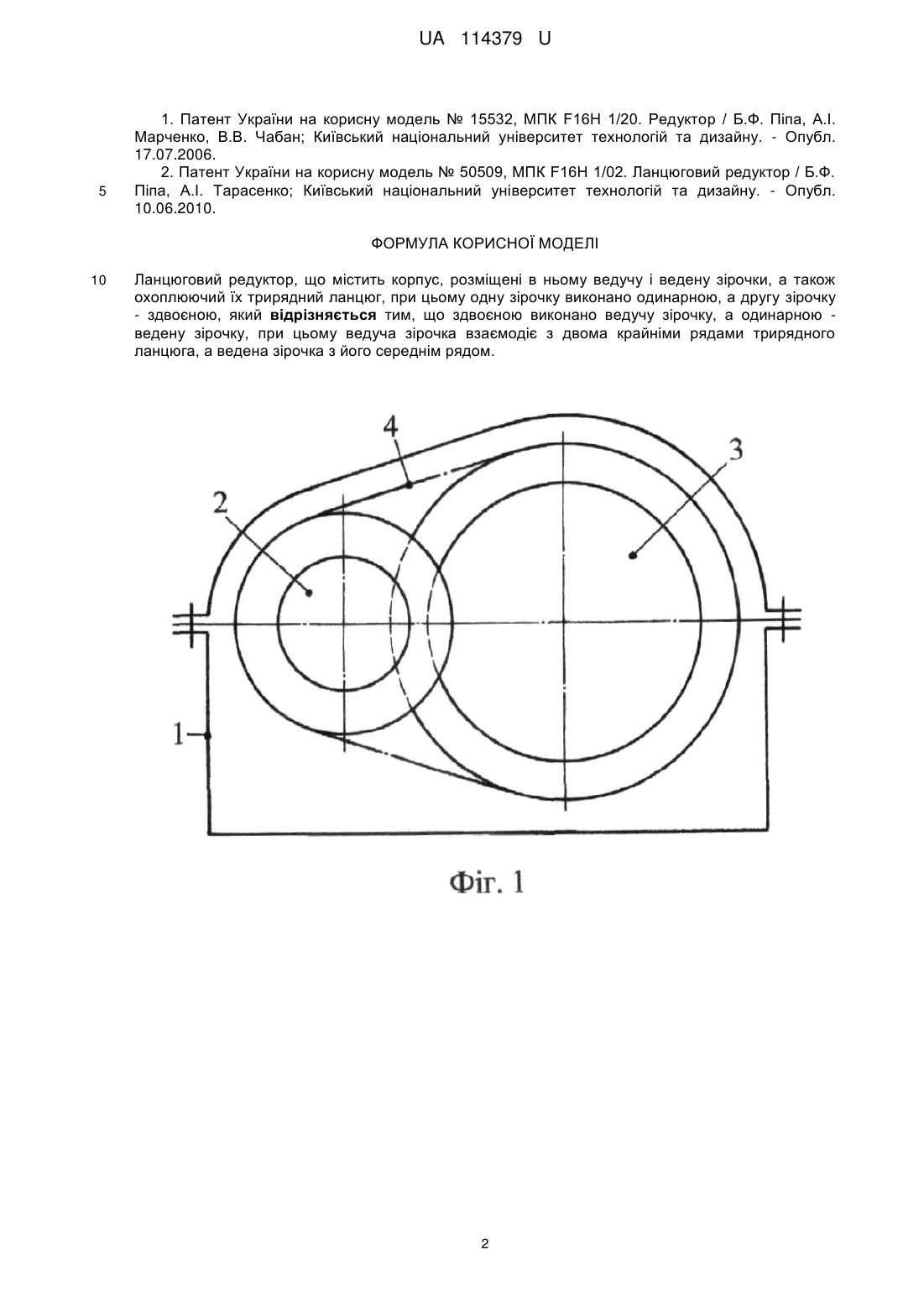

Реферат: UA 114379 U UA 114379 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і стосується ланцюгових редукторів приводів машин. Відомий ланцюговий редуктор, який містить корпус, розміщені в ньому ведучу і ведену зірочки, а також охоплюючий їх однорядний ланцюг, при цьому обидві зірочки виконані одинарними [1]. Недоліком такого ланцюгового редуктора є те, що він не забезпечує міжосьову відстань зірочок менше півсуми зовнішніх діаметрів їх зубчастих вінців, оскільки розташовані в одній площині. Найближчим аналогом до корисної моделі за технічною суттю і досягуваним ефектом є ланцюговий редуктор, який містить корпус, розміщені в ньому ведучу і ведену зірочки, а також охоплюючий їх трирядний ланцюг, при цьому одна зірочка виконана одинарною і друга зірочка здвоєною [2]. Такий ланцюговий редуктор забезпечує міжосьову відстань обох зірочок менше півсуми зовнішніх діаметрів їх зубчастих вінців, розташованих в паралельних площинах, але не забезпечує достатньо високої навантажувальної здатності, оскільки одинарною виконана ведуча зірочка, і має значно меншу кількість своїх взаємодіючих з трирядним ланцюгом зубців в порівнянні з кількістю таких самих взаємодіючих з ним зубців здвоєної веденої зірочки, що є основним його недоліком. В основу корисної моделі поставлена задача підвищення навантажувальної здатності ланцюгового редуктора шляхом збільшення кількості зубців його ведучої зірочки, взаємодіючих з трирядним ланцюгом. Поставлена задача вирішується тим, що в ланцюговому редукторі, який містить корпус, розміщені в ньому ведучу і ведену зірочки, а також охоплюючий їх трирядний ланцюг, при цьому одну зірочку виконано одинарною, а другу зірочку - здвоєною, згідно з корисною моделлю, що здвоєною виконана ведуча зірочка, а одинарною - ведена зірочка, при цьому ведуча зірочка взаємодіє з двома крайніми рядами трирядного ланцюга, а ведена зірочка з його середнім рядом. Вказані відмітні ознаки за рахунок виконання ведучої зірочки здвоєною з однаковими зубчастими вінцями забезпечують значно більшу кількість на ній зубців, взаємодіючих з трирядним ланцюгом, що відповідно підвищить навантажувальну здатність ланцюгового редуктора. На фіг. 1 схематично показаний удосконалений ланцюговий редуктор, вигляд збоку; на фіг. 2 - вигляд зверху на фіг. 1: де 1 - корпус; 2 - ведуча зірочка; 3 - ведена зірочка; 4 - трирядний ланцюг; 5, 6, 7 - ряди ланцюга; 8, 9 - зубчасті вінці ведучої зірочки; 10 - ведучий вал; 11 зубчастий вінець веденої зірочки; 12 - ведений вал. Ланцюговий редуктор містить корпус 1, розміщені в ньому ведучу 2 і ведену 3 зірочки, а також охоплюючий їх трирядний ланцюг 4, при цьому одна зірочка виконана одинарною і друга зірочка - здвоєною. Крім цього, здвоєною виконана ведуча зірочка 2, а одинарною - ведена зірочка 3, при цьому ведуча зірочка 2 взаємодіє з двома крайніми рядами 5, 6 трирядного ланцюга 4, а ведена зірочка 3 з його середнім рядом 7. Відповідно, ведуча зірочка 2 виконана з двома зубчастими вінцями 8, 9 і закріплена на ведучому валу 10, а ведена зірочка 3 виконана тільки з одним зубчастим вінцем 11 і закріплена на веденому валу 12, при цьому зубчастий вінець 11 веденої зірочки 3 частково розташовується між обома зубчастими вінцями 8, 9 ведучої зірочки 2, що забезпечує міжосьову відстань зірочок 2, 3 згідно з найбільш близьким аналогом. При роботі ланцюгового редуктора обертальний рух та крутний момент від ведучого вала 10 передаються на його ведучу зірочку 2, яка зубцями обох своїх зубчастих вінців 8, 9 вступає в зачеплення з роликами двох крайніх рядів 5, 6 трирядного ланцюга 4, приводячи його у відповідний обертальний рух. Трирядний ланцюг 4 при зачепленні роликів свого середнього ряду 7 із зубцями одного зубчастого вінця 11 веденої зірочки 3 передає обертальний рух та крутний момент на неї і ведений вал 12, при цьому передаточне число передачі дорівнює відношенню кількості зубців зубчастого вінця 11 веденої зірочки 3 та кожного зубчастого вінця 8, 9 ведучої зірочки 2. При виконанні здвоєної ведучої зірочки з двома однаковими зубчастими вінцями забезпечується значно більша кількість на ній зубців, взаємодіючих з трирядним ланцюгом, що відповідно підвищить навантажувальну здатність ланцюгового редуктора. Джерела інформації: 1 UA 114379 U 5 1. Патент України на корисну модель № 15532, МПК F16Η 1/20. Редуктор / Б.Ф. Піпа, А.І. Марченко, В.В. Чабан; Київський національний університет технологій та дизайну. - Опубл. 17.07.2006. 2. Патент України на корисну модель № 50509, МПК F16Η 1/02. Ланцюговий редуктор / Б.Ф. Піпа, А.І. Тарасенко; Київський національний університет технологій та дизайну. - Опубл. 10.06.2010. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Ланцюговий редуктор, що містить корпус, розміщені в ньому ведучу і ведену зірочки, а також охоплюючий їх трирядний ланцюг, при цьому одну зірочку виконано одинарною, а другу зірочку - здвоєною, який відрізняється тим, що здвоєною виконано ведучу зірочку, а одинарною ведену зірочку, при цьому ведуча зірочка взаємодіє з двома крайніми рядами трирядного ланцюга, а ведена зірочка з його середнім рядом. 2 UA 114379 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
