Ланцюгова передача

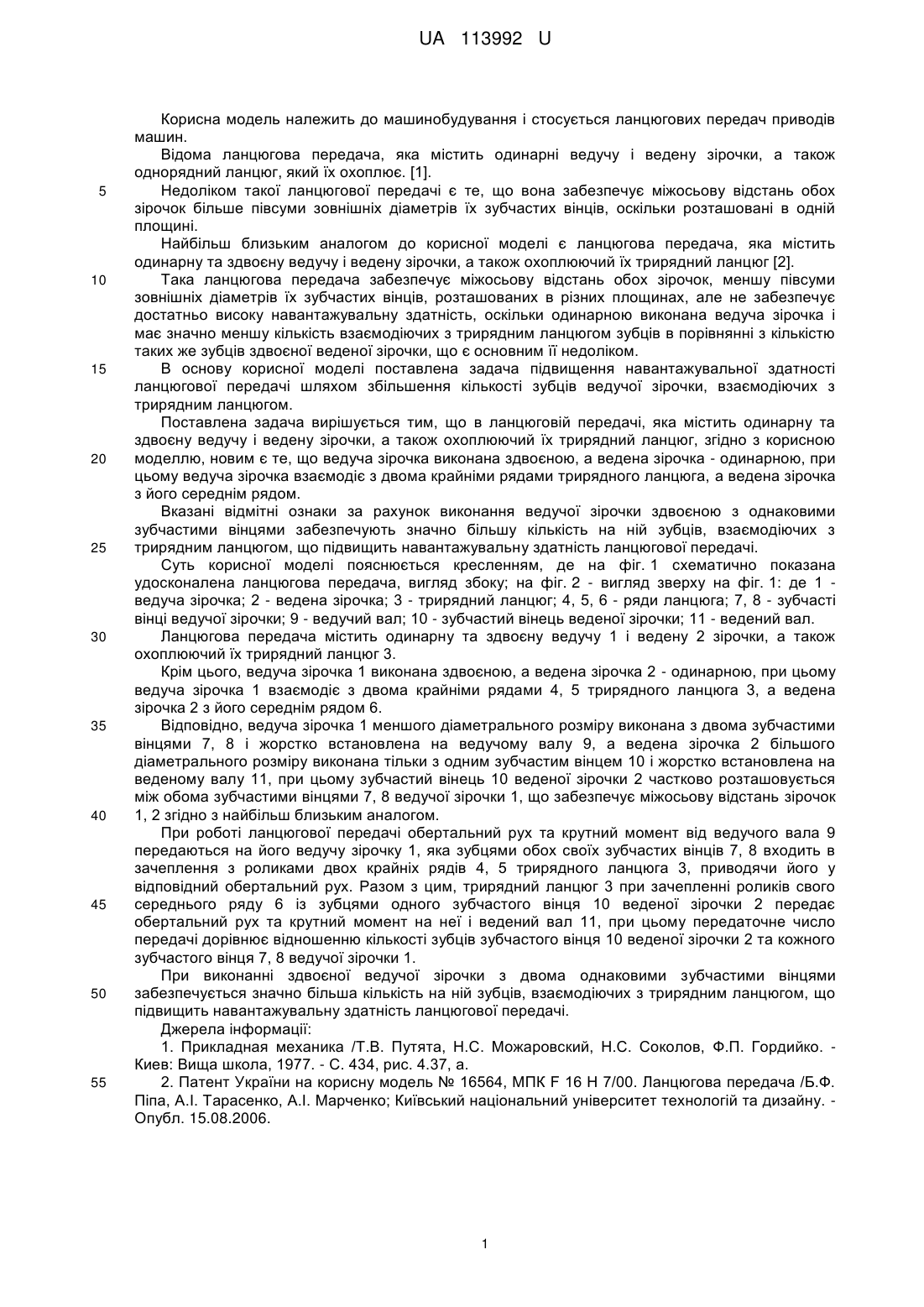

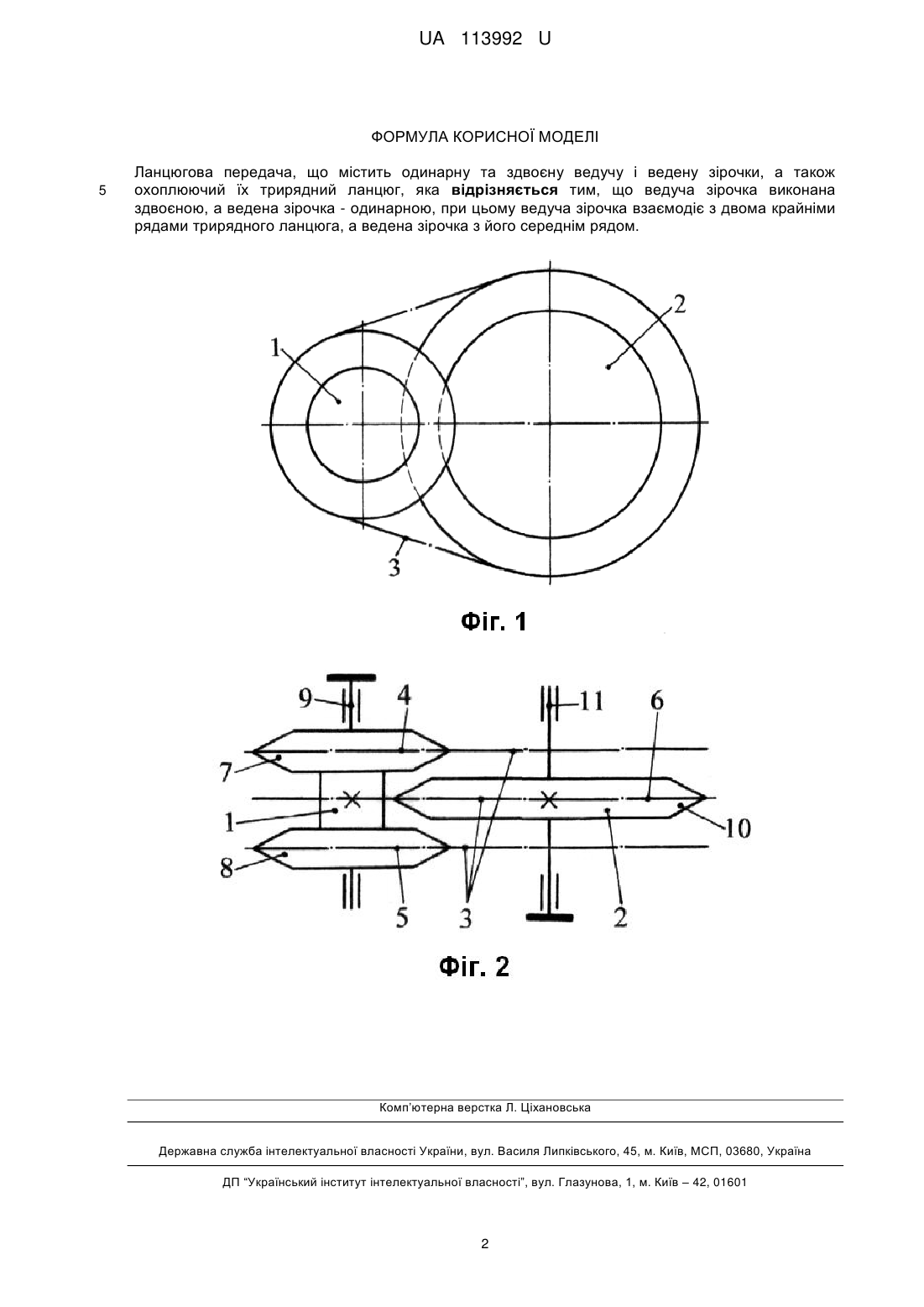

Реферат: UA 113992 U UA 113992 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і стосується ланцюгових передач приводів машин. Відома ланцюгова передача, яка містить одинарні ведучу і ведену зірочки, а також однорядний ланцюг, який їх охоплює. [1]. Недоліком такої ланцюгової передачі є те, що вона забезпечує міжосьову відстань обох зірочок більше півсуми зовнішніх діаметрів їх зубчастих вінців, оскільки розташовані в одній площині. Найбільш близьким аналогом до корисної моделі є ланцюгова передача, яка містить одинарну та здвоєну ведучу і ведену зірочки, а також охоплюючий їх трирядний ланцюг [2]. Така ланцюгова передача забезпечує міжосьову відстань обох зірочок, меншу півсуми зовнішніх діаметрів їх зубчастих вінців, розташованих в різних площинах, але не забезпечує достатньо високу навантажувальну здатність, оскільки одинарною виконана ведуча зірочка і має значно меншу кількість взаємодіючих з трирядним ланцюгом зубців в порівнянні з кількістю таких же зубців здвоєної веденої зірочки, що є основним її недоліком. В основу корисної моделі поставлена задача підвищення навантажувальної здатності ланцюгової передачі шляхом збільшення кількості зубців ведучої зірочки, взаємодіючих з трирядним ланцюгом. Поставлена задача вирішується тим, що в ланцюговій передачі, яка містить одинарну та здвоєну ведучу і ведену зірочки, а також охоплюючий їх трирядний ланцюг, згідно з корисною моделлю, новим є те, що ведуча зірочка виконана здвоєною, а ведена зірочка - одинарною, при цьому ведуча зірочка взаємодіє з двома крайніми рядами трирядного ланцюга, а ведена зірочка з його середнім рядом. Вказані відмітні ознаки за рахунок виконання ведучої зірочки здвоєною з однаковими зубчастими вінцями забезпечують значно більшу кількість на ній зубців, взаємодіючих з трирядним ланцюгом, що підвищить навантажувальну здатність ланцюгової передачі. Суть корисної моделі пояснюється кресленням, де на фіг. 1 схематично показана удосконалена ланцюгова передача, вигляд збоку; на фіг. 2 - вигляд зверху на фіг. 1: де 1 ведуча зірочка; 2 - ведена зірочка; 3 - трирядний ланцюг; 4, 5, 6 - ряди ланцюга; 7, 8 - зубчасті вінці ведучої зірочки; 9 - ведучий вал; 10 - зубчастий вінець веденої зірочки; 11 - ведений вал. Ланцюгова передача містить одинарну та здвоєну ведучу 1 і ведену 2 зірочки, а також охоплюючий їх трирядний ланцюг 3. Крім цього, ведуча зірочка 1 виконана здвоєною, а ведена зірочка 2 - одинарною, при цьому ведуча зірочка 1 взаємодіє з двома крайніми рядами 4, 5 трирядного ланцюга 3, а ведена зірочка 2 з його середнім рядом 6. Відповідно, ведуча зірочка 1 меншого діаметрального розміру виконана з двома зубчастими вінцями 7, 8 і жорстко встановлена на ведучому валу 9, а ведена зірочка 2 більшого діаметрального розміру виконана тільки з одним зубчастим вінцем 10 і жорстко встановлена на веденому валу 11, при цьому зубчастий вінець 10 веденої зірочки 2 частково розташовується між обома зубчастими вінцями 7, 8 ведучої зірочки 1, що забезпечує міжосьову відстань зірочок 1, 2 згідно з найбільш близьким аналогом. При роботі ланцюгової передачі обертальний рух та крутний момент від ведучого вала 9 передаються на його ведучу зірочку 1, яка зубцями обох своїх зубчастих вінців 7, 8 входить в зачеплення з роликами двох крайніх рядів 4, 5 трирядного ланцюга 3, приводячи його у відповідний обертальний рух. Разом з цим, трирядний ланцюг 3 при зачепленні роликів свого середнього ряду 6 із зубцями одного зубчастого вінця 10 веденої зірочки 2 передає обертальний рух та крутний момент на неї і ведений вал 11, при цьому передаточне число передачі дорівнює відношенню кількості зубців зубчастого вінця 10 веденої зірочки 2 та кожного зубчастого вінця 7, 8 ведучої зірочки 1. При виконанні здвоєної ведучої зірочки з двома однаковими зубчастими вінцями забезпечується значно більша кількість на ній зубців, взаємодіючих з трирядним ланцюгом, що підвищить навантажувальну здатність ланцюгової передачі. Джерела інформації: 1. Прикладная механика /Т.В. Путята, Н.С. Можаровский, Н.С. Соколов, Ф.П. Гордийко. Киев: Вища школа, 1977. - С. 434, рис. 4.37, а. 2. Патент України на корисну модель № 16564, МПК F 16 Н 7/00. Ланцюгова передача /Б.Ф. Піпа, А.І. Тарасенко, А.І. Марченко; Київський національний університет технологій та дизайну. Опубл. 15.08.2006. 1 UA 113992 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Ланцюгова передача, що містить одинарну та здвоєну ведучу і ведену зірочки, а також охоплюючий їх трирядний ланцюг, яка відрізняється тим, що ведуча зірочка виконана здвоєною, а ведена зірочка - одинарною, при цьому ведуча зірочка взаємодіє з двома крайніми рядами трирядного ланцюга, а ведена зірочка з його середнім рядом. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
