Багатофункціональний тренажер

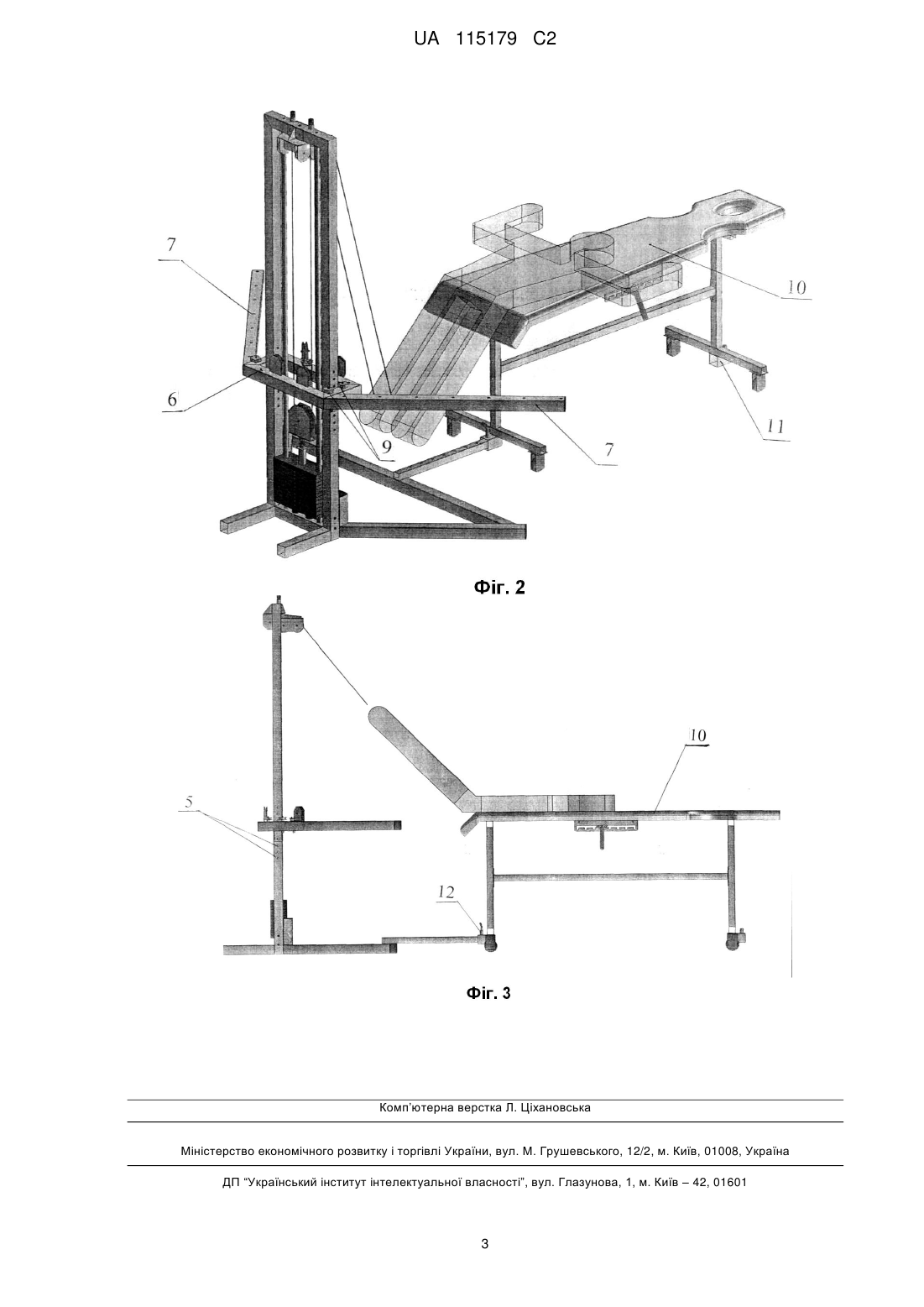

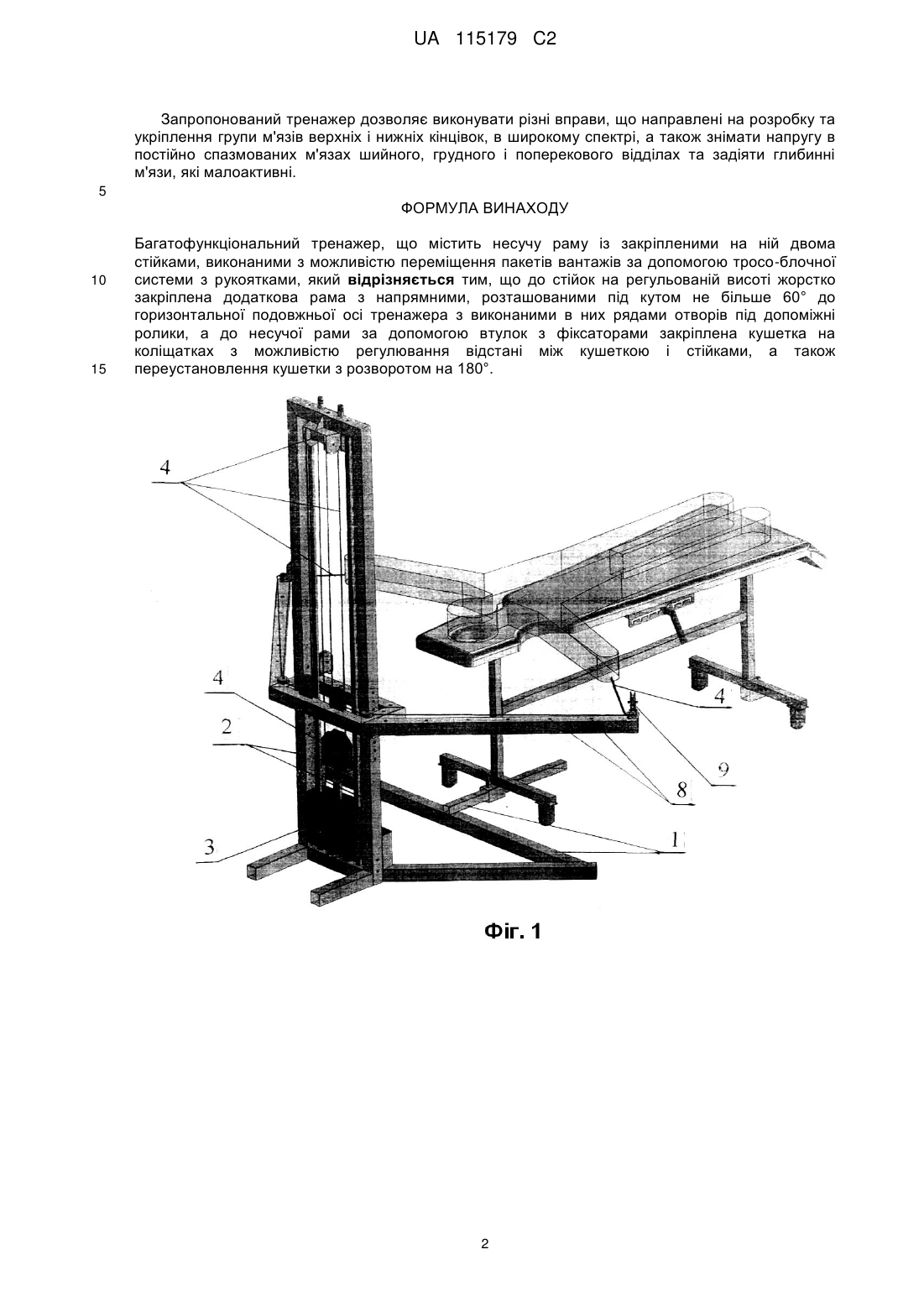

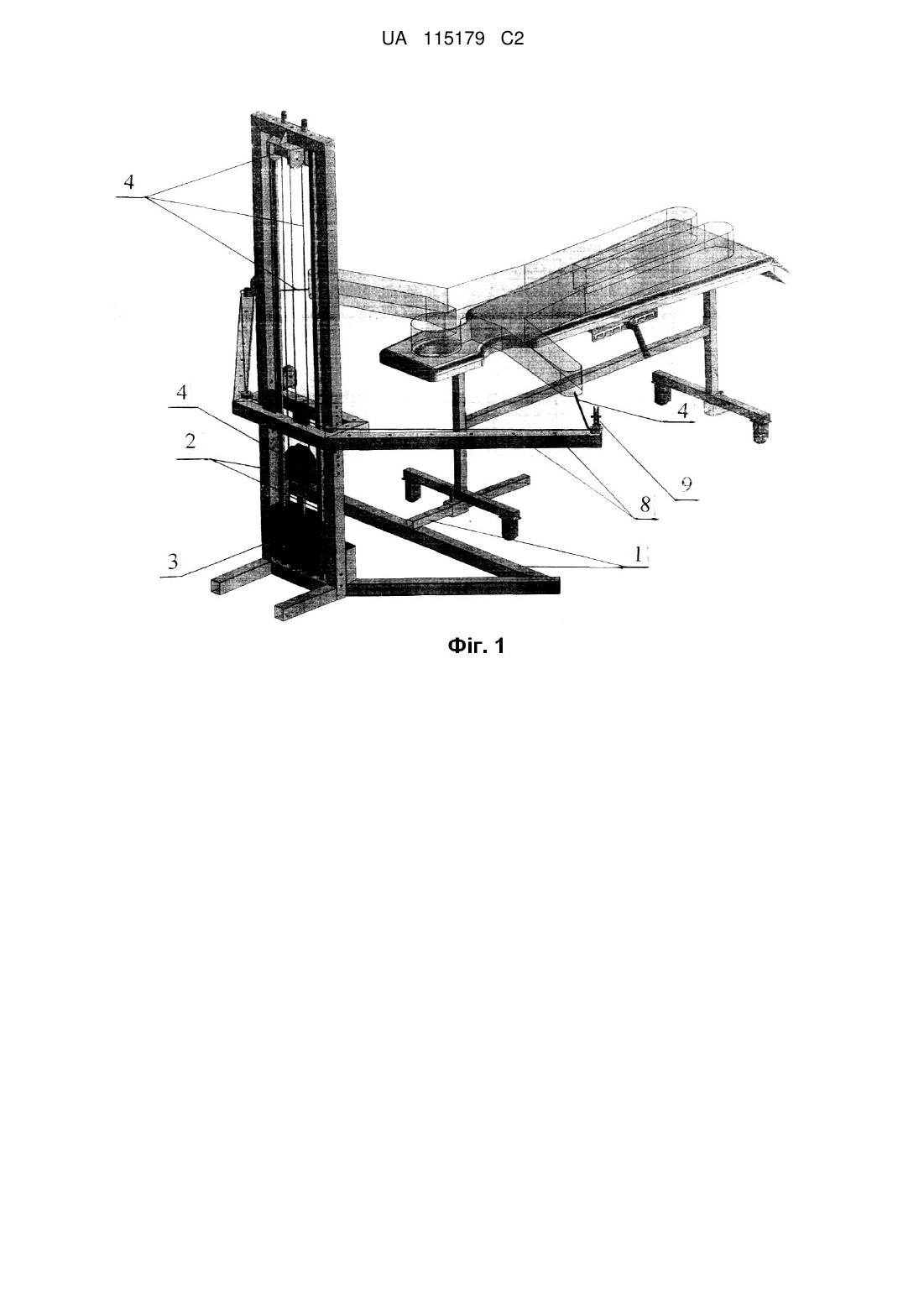

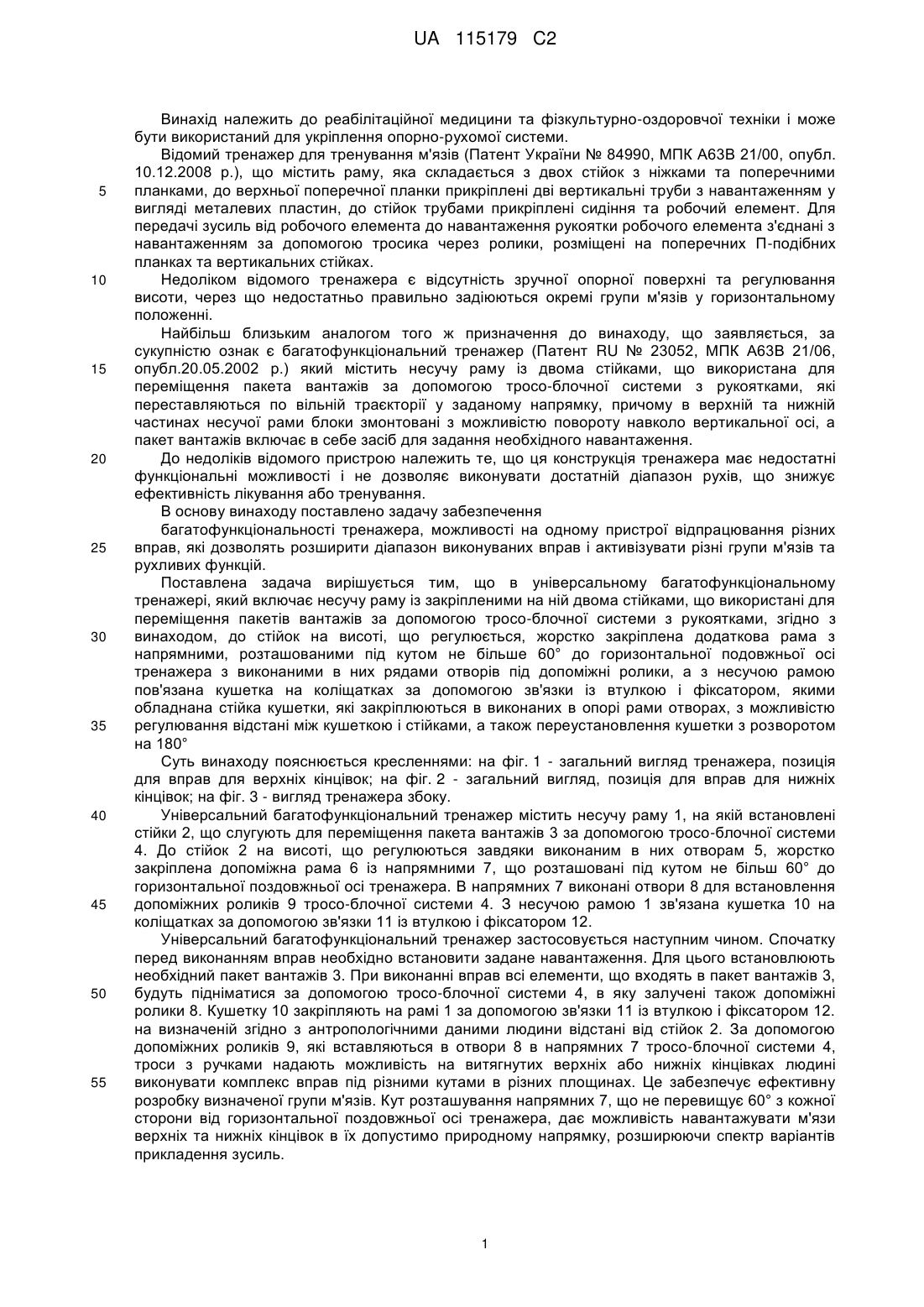

Реферат: Винахід належить до реабілітаційної медицини та фізкультурно-оздоровчої техніки і може бути використаний для укріплення опорно-рухомої системи. В основу винаходу поставлено задачу забезпечення багатофункціональності та універсальності тренажера, можливості на одному пристрої відпрацювання різних вправ, які дозволять активізувати різні групи м'язів та рухливих функцій. Поставлена задача вирішується тим, що в універсальному багатофункціональному тренажері, який включає раму, що несе, із закріпленими на ній двома стійками, що використані для переміщення пакетів вантажів за допомогою тросо-блочної системи з рукоятками, згідно з корисною моделлю, до стійок на висоті, що регулюється, жорстко закріплена додаткова рама з напрямними, розташованими під кутом не більше 60° до горизонтальної подовжньої осі тренажера з виконаними в них рядами отворів під допоміжні ролики, а з несучою рамою пов'язана кушетка на коліщатках за допомогою втулок з фіксаторами з можливістю регулювання відстані між кушеткою і стійками, а також переустановлення кушетки з розворотом на 180°, при цьому в поверхні столу кушетки з одного боку посередині виконаний крізний отвір для обличчя і по боках - вирізи для рук, з іншого боку торець кушетки обладнаний м'яким напівкруглим валиком, а з боків знизу кушетка забезпечена ручками з можливістю їх переустановлення за її довжиною. UA 115179 C2 (12) UA 115179 C2 UA 115179 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до реабілітаційної медицини та фізкультурно-оздоровчої техніки і може бути використаний для укріплення опорно-рухомої системи. Відомий тренажер для тренування м'язів (Патент України № 84990, МПК А63В 21/00, опубл. 10.12.2008 р.), що містить раму, яка складається з двох стійок з ніжками та поперечними планками, до верхньої поперечної планки прикріплені дві вертикальні труби з навантаженням у вигляді металевих пластин, до стійок трубами прикріплені сидіння та робочий елемент. Для передачі зусиль від робочого елемента до навантаження рукоятки робочого елемента з'єднані з навантаженням за допомогою тросика через ролики, розміщені на поперечних П-подібних планках та вертикальних стійках. Недоліком відомого тренажера є відсутність зручної опорної поверхні та регулювання висоти, через що недостатньо правильно задіюються окремі групи м'язів у горизонтальному положенні. Найбільш близьким аналогом того ж призначення до винаходу, що заявляється, за сукупністю ознак є багатофункціональний тренажер (Патент RU № 23052, МПК А63В 21/06, опубл.20.05.2002 р.) який містить несучу раму із двома стійками, що використана для переміщення пакета вантажів за допомогою тросо-блочної системи з рукоятками, які переставляються по вільній траєкторії у заданому напрямку, причому в верхній та нижній частинах несучої рами блоки змонтовані з можливістю повороту навколо вертикальної осі, а пакет вантажів включає в себе засіб для задання необхідного навантаження. До недоліків відомого пристрою належить те, що ця конструкція тренажера має недостатні функціональні можливості і не дозволяє виконувати достатній діапазон рухів, що знижує ефективність лікування або тренування. В основу винаходу поставлено задачу забезпечення багатофункціональності тренажера, можливості на одному пристрої відпрацювання різних вправ, які дозволять розширити діапазон виконуваних вправ і активізувати різні групи м'язів та рухливих функцій. Поставлена задача вирішується тим, що в універсальному багатофункціональному тренажері, який включає несучу раму із закріпленими на ній двома стійками, що використані для переміщення пакетів вантажів за допомогою тросо-блочної системи з рукоятками, згідно з винаходом, до стійок на висоті, що регулюється, жорстко закріплена додаткова рама з напрямними, розташованими під кутом не більше 60° до горизонтальної подовжньої осі тренажера з виконаними в них рядами отворів під допоміжні ролики, а з несучою рамою пов'язана кушетка на коліщатках за допомогою зв'язки із втулкою і фіксатором, якими обладнана стійка кушетки, які закріплюються в виконаних в опорі рами отворах, з можливістю регулювання відстані між кушеткою і стійками, а також переустановлення кушетки з розворотом на 180° Суть винаходу пояснюється кресленнями: на фіг. 1 - загальний вигляд тренажера, позиція для вправ для верхніх кінцівок; на фіг. 2 - загальний вигляд, позиція для вправ для нижніх кінцівок; на фіг. 3 - вигляд тренажера збоку. Універсальний багатофункціональний тренажер містить несучу раму 1, на якій встановлені стійки 2, що слугують для переміщення пакета вантажів 3 за допомогою тросо-блочної системи 4. До стійок 2 на висоті, що регулюються завдяки виконаним в них отворам 5, жорстко закріплена допоміжна рама 6 із напрямними 7, що розташовані під кутом не більш 60° до горизонтальної поздовжньої осі тренажера. В напрямних 7 виконані отвори 8 для встановлення допоміжних роликів 9 тросо-блочної системи 4. З несучою рамою 1 зв'язана кушетка 10 на коліщатках за допомогою зв'язки 11 із втулкою і фіксатором 12. Універсальний багатофункціональний тренажер застосовується наступним чином. Спочатку перед виконанням вправ необхідно встановити задане навантаження. Для цього встановлюють необхідний пакет вантажів 3. При виконанні вправ всі елементи, що входять в пакет вантажів 3, будуть підніматися за допомогою тросо-блочної системи 4, в яку залучені також допоміжні ролики 8. Кушетку 10 закріпляють на рамі 1 за допомогою зв'язки 11 із втулкою і фіксатором 12. на визначеній згідно з антропологічними даними людини відстані від стійок 2. За допомогою допоміжних роликів 9, які вставляються в отвори 8 в напрямних 7 тросо-блочної системи 4, троси з ручками надають можливість на витягнутих верхніх або нижніх кінцівках людині виконувати комплекс вправ під різними кутами в різних площинах. Це забезпечує ефективну розробку визначеної групи м'язів. Кут розташування напрямних 7, що не перевищує 60° з кожної сторони від горизонтальної поздовжньої осі тренажера, дає можливість навантажувати м'язи верхніх та нижніх кінцівок в їх допустимо природному напрямку, розширюючи спектр варіантів прикладення зусиль. 1 UA 115179 C2 Запропонований тренажер дозволяє виконувати різні вправи, що направлені на розробку та укріплення групи м'язів верхніх і нижніх кінцівок, в широкому спектрі, а також знімати напругу в постійно спазмованих м'язах шийного, грудного і поперекового відділах та задіяти глибинні м'язи, які малоактивні. 5 ФОРМУЛА ВИНАХОДУ 10 15 Багатофункціональний тренажер, що містить несучу раму із закріпленими на ній двома стійками, виконаними з можливістю переміщення пакетів вантажів за допомогою тросо-блочної системи з рукоятками, який відрізняється тим, що до стійок на регульованій висоті жорстко закріплена додаткова рама з напрямними, розташованими під кутом не більше 60° до горизонтальної подовжньої осі тренажера з виконаними в них рядами отворів під допоміжні ролики, а до несучої рами за допомогою втулок з фіксаторами закріплена кушетка на коліщатках з можливістю регулювання відстані між кушеткою і стійками, а також переустановлення кушетки з розворотом на 180°. 2 UA 115179 C2 Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
