Спосіб маркування самоклеючої стрічки для підвищення зручності користуванням

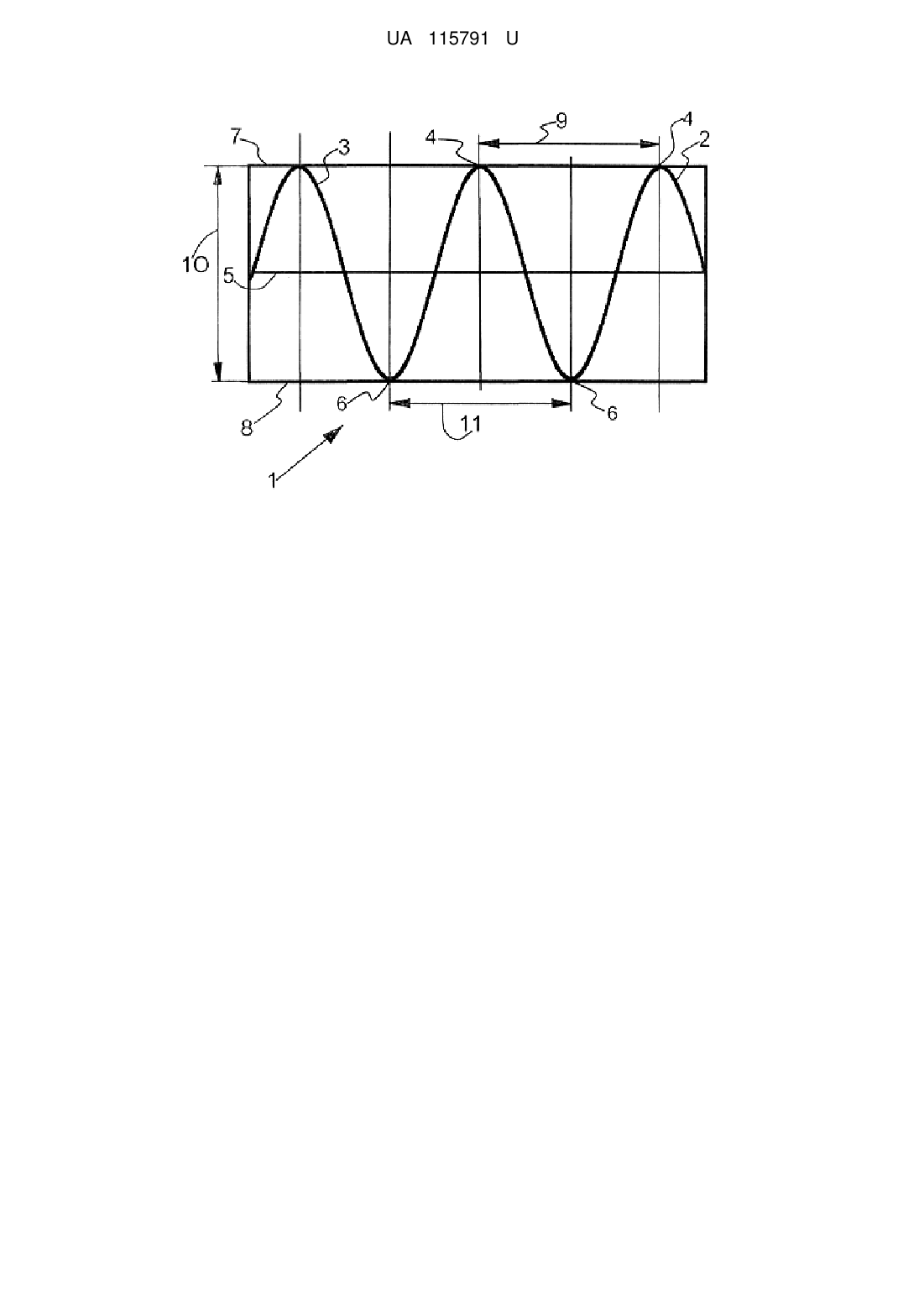

Реферат: Спосіб маркування самоклеючої стрічки для підвищення зручності користуванням, де самоклеюча стрічка міститься у рулоні або на котушці і де самоклеюча стрічка містить лицьову поверхню та протилежну їй внутрішню поверхню, причому на внутрішній поверхні самоклеючої стрічки міститься клейке покриття, де спосіб включає нанесення маркувальних елементів на доступну для візуального сприйняття лицьову поверхню самоклеючої стрічки в процесі її виготовлення або після її виготовлення. На доступну для візуального сприйняття лицьову поверхню самоклеючої стрічки як маркувальний елемент наносять щонайменше одну лінію, де лінія після нанесення на лицьову поверхню самоклеючої стрічки візуально відрізняється від лицьової поверхні самоклеючої стрічки, причому лінію виконують більш контрастною та/або іншою за кольорами по відношенню до лицьової поверхні самоклеючої стрічки, крім того лінію наносять на лицьову поверхню самоклеючої стрічки таким чином, щоб вона утворювала на лицьовій поверхні самоклеючої стрічки загальну форму синусоїди. При цьому у синусоїди пікове відхилення та/або пікове відхилення від центра самоклеючої стрічки становить не менше, ніж 1/9 відстані між центром самоклеючої стрічки та її краями. При цьому відстань між піковими відхиленнями становить не менше, ніж 1/7 та не більше, ніж 19/1 ширини самоклеючої стрічки. UA 115791 U (12) UA 115791 U UA 115791 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до самоклеючої стрічки, яка може використовуватись у електротехніці та для потреб культурно-побутового і господарського призначення. Термін "самоклеюча стрічка", що використовується у даному описі, стосується плівкової стрічки з клейовим покриттям, де технологічно використовується фізичне явище адгезії, яка випускається у формі рулону на картонній або пластиковій котушці з зовнішньою безклейовою поверхнею. Самоклеючі стрічки використовуються для ізоляції проводів і кабелів, обмоток електричних машин і апаратів, для конденсаторів, для основи при отриманні металізованої плівки; для товарів культурно-побутового і господарського призначення, в тому числі призначені для застосування як елементів екранно-вакуумної теплової ізоляції, сонцезахисних пристроїв та інших цілей. Самоклеючі стрічки можуть бути малярськими, армованими, сигнальними, двосторонніми, кольоровими для маркування і пакування вантажів перед перевезенням, ведення обліку різного товару; пакувальними, що використовуються для спрощення процесу пакування, навантаження та перевезення токарів у картонних коробках; з логотипом компаніїзамовника та акційними пропозиціями для залучення покупців; армованими - будівельні і побутові, що застосовуються для пакування важких вантажів або рулонних товарів; алюмінієвими, що використовуються в ремонті і будівництві для захисту від корозії і забруднень, утримання і відбиття тепла; двосторонні на спіненій основі, що склеюють різні за структурою поверхні та заповнюють на них нерівності; двосторонні на тканинній основі, що склеюють шорсткі поверхні; канцелярські прозорі та непрозорі, що призначені для канцелярських і побутових потреб, а також електроізоляційні та іншого призначення. Це може бути, наприклад, стрічка поліімідна, поліетиленова, фторопластова, полівінілхлоридна, тканинно-поліетиленова, поліпропіленова, фольгована, із склотканини, стрічка з синтетичного каучуку, силіконова, стрічка з вовняного повсті і з нейлону, поліетилентерефталатна, слюдяна, гумово-скляна, епоксидна тощо. Самоклеюча стрічка може мати у рулоні або на котушці товщину стрічки від 3 мкм до 350 мкм, ширину стрічки від 3-6 мм до 2900 мм, довжину стрічки у рулоні приблизно від 1-2 метрів до 55-200 метрів або більше. Самоклеючі стрічки приклеюються одноразово або багаторазово, де клейкість залежить від товщини клейового шару, приблизно від 10 до 30 мкм, а також від складу клею. Як правило, клей буває акриловий або каучуковий тощо. Самоклеюча стрічка може бути намотана у рулоні без втулки або котушки, а також на втулці або котках, тобто котушках. Котушки або втулки бувають картонні, пластикові, дерев'яні, металеві тощо, в тому числі з фланцями та обмежувачами. Діаметр котушки може бути приблизно від 9 міліметрів до 29 сантиметрів, а ширина від 5 міліметрів до 29 сантиметрів. Відома "Система маркування, що персоналізується, з захистом" Патент України на винахід № 46832, де система маркування з захистом для одержання маркувальної етикетки має захист, яка відрізняється тим, що вона створена плівковою підкладкою, наприклад силіконовою плівкою 1, що складається з двох стулок 4, 5, розділених лінією вигину 6, при цьому перша стулка 4 має на лицьовій стороні перший голографічний компонент 2, сторона якого, що контактує з пластмасовою підкладкою, покрита шаром, що клеїться, а друга стулка 5 має на зворотній стороні другий компонент 3, що утворений плівкою, сторона якої, що контактує з пластмасовою підкладкою, покрита шаром, що клеїться, а протилежна сторона містить щонайменше офіційні записи. Недоліком найближчого аналога є те, що системою маркерів неможливо маркувати стрічку для полегшення знайдення кінця стрічки при наступному користуванні. Задача, на вирішення якої направлена корисна модель, є підвищення зручності користування самоклеючою стрічкою, а саме винайдення способу маркування для полегшення знайдення кінця стрічки при наступному користуванні. Поставлена задача вирішується створенням корисної моделі - способу маркування самоклеючої стрічки (1) для підвищення зручності користуванням, де самоклеюча стрічка (1) міститься у рулоні або на котушці і де самоклеюча стрічка (1) містить лицьову поверхню та протилежну їй внутрішню поверхню, де на внутрішній поверхні самоклеючої стрічки (1) міститься клейке покриття, де спосіб включає нанесення маркувальних елементів на доступну для візуального сприйняття лицьову поверхню самоклеючої стрічки (1) в процесі її виготовлення або після її виготовлення, який відрізняється тим, що на доступну для візуального сприйняття лицьову поверхню самоклеючої стрічки (1) як маркувальний елемент наносять щонайменше одну лінію (2), де лінія (2) після нанесення на лицьову поверхню самоклеючої стрічки (1) візуально відрізняється від лицьової поверхні самоклеючої стрічки (1), причому лінію (2) виконують більш контрастною та/або іншою за кольорами по відношенню до лицьової поверхні самоклеючої стрічки (1), крім того лінію (2) наносять на лицьову поверхню самоклеючої стрічки (1) таким чином, щоб лінія (2) утворювала на лицьовій поверхні самоклеючої стрічки (1) загальну форму синусоїди (3), причому у синусоїди (3) пікове відхилення (4) та/або пікове 1 UA 115791 U 5 10 15 20 25 30 35 40 45 відхилення (6) від центра (5) самоклеючої стрічки (1) становить не менше, ніж 1/9 відстані між центром (5) самоклеючої стрічки (1) та краєм (7) та/або краєм (8) самоклеючої стрічки (1), причому відстань (9) між піковими відхиленнями (4) та/або відстань (11) між піковими відхиленнями (6) становить не менше, ніж 1/7 та не більше, ніж 19/1 ширини (10) самоклеючої стрічки (1). На лицьову поверхню самоклеючої стрічки (1) наносять 1-2 або більше ліній (2). Лінію (2) виготовляють червоною, зеленою, жовтою, різнокольоровою або будь-якою за кольором фарбою, товщина лінії (2) становить від приблизно 0,5 мм до 15 мм або навіть більше. Лінію (2) виконують переривчастою, наприклад у вигляді крапок або рисок. Лінію (2) виконують у вигляді групи однакових за формою та/або однакових за розміром маркувальних елементів, наприклад групи крапок, позначок тощо. Лінію (2) виконують у вигляді покажчика напрямку розмотування та/або змотування самоклеючої стрічки (1), наприклад у вигляді стрілок, курсорів тощо. Лінію (2) виконують у вигляді надпису, наприклад попереджувального або інформаційного, будь-яким шрифтом та розміром. Лінію (2) виконують у вигляді малюнків, наприклад казкових героїв, квіток, звірів тощо. Лінію (2) виконують у вигляді геометричних та/або фантазійних фігур, наприклад трикутників, квадратів, ромбів тощо або зірок, хвиль, блискавок тощо. Лінію (2) виконують у вигляді рекламної інформації, наприклад слоганів, гербів, логотипів тощо. Лінію (2) виготовляють з люмінесцентним покриттям, тобто лінія (2) може світитись вночі завдяки речовині - люмінофору, а також лінію (2) виготовляють з світлоповертаючим покриттям для полегшення праці в темряві. Лінію (2) на лицьову поверхню самоклеючої стрічки (1) наносять кількома способами поверхневим способом нанесення, наприклад наклеюванням, нанесенням фарби, а також міжшаровим способом нанесення. При поверхневому методі лінія (2) наносяться на лицьову поверхню самоклеючої стрічки (1) зверху за допомогою наклеювання, напилювання фарби або за допомогою кліше, як правило, флексографічними фарбами, потім лицьову поверхню самоклеючої стрічки (1) із нанесеною лінією (2) покривають лаком для захисту надрукованого зображення від пошкоджені). При виробництві міжшаровим методом лінію (2) наносять під клей самоклеючої стрічки (1) - між клейким покриттям та плівкою. Переваги даного способу: не схильність до стирання і будь-яких механічних впливів, багатоколірність. Пристроєм після нанесення лінії (2) користуються таким чином: одмотують з котушки необхідну кількість самоклеючої стрічки (1). При повторному користуванні лінія (2) у місці відрізу не співпадає з лінією (2) на іншому витку самоклеючої стрічки (1), адже синусоїда постійно вигинається, і, таким чином, значно полегшується знайдення кінця самоклеючої стрічки (1) при наступному користуванні. Зображення лицьової поверхні самоклеючої стрічки: 1 - самоклеюча стрічка; 2 - лінія; 3 - синусоїда; 4 - пікове відхилення; 5 - центр ширини самоклеючої стрічки; 6 - пікове відхилення; 7 - край самоклеючої стрічки; 8 - край самоклеючої стрічки; 9 - відстань між піковими відхиленнями; 10 - ширина самоклеючої стрічки; 11 - відстань між піковими відхиленнями. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Спосіб маркування самоклеючої стрічки (1) для підвищення зручності користуванням, де самоклеюча стрічка (1) міститься у рулоні або на котушці і де самоклеюча стрічка (1) містить лицьову поверхню та протилежну їй внутрішню поверхню, причому на внутрішній поверхні самоклеючої стрічки (1) міститься клейке покриття, де спосіб включає нанесення маркувальних елементів на доступну для візуального сприйняття лицьову поверхню самоклеючої стрічки (1) в процесі її виготовлення або після її виготовлення, який відрізняється тим, що на доступну для візуального сприйняття лицьову поверхню самоклеючої стрічки (1) як маркувальний елемент наносять щонайменше одну лінію (2), де лінія (2) після нанесення на лицьову поверхню самоклеючої стрічки (1) візуально відрізняється від лицьової поверхні самоклеючої стрічки (1), причому лінію (2) виконують більш контрастною та/або іншою за кольорами по відношенню до лицьової поверхні самоклеючої стрічки, крім того лінію (2) наносять на лицьову поверхню 2 UA 115791 U 5 10 самоклеючої стрічки (1) таким чином, щоб лінія (2) утворювала на лицьовій поверхні самоклеючої стрічки (1) загальну форму синусоїди (3), причому у синусоїди (3) пікове відхилення (4) та/або пікове відхилення (6) від центра (5) самоклеючої стрічки (1) становить не менше, ніж 1/9 відстані між центром (5) самоклеючої стрічки (1) та краєм (7) та/або краєм (8) самоклеючої стрічки (1), причому відстань (9) між піковими відхиленнями (4) та/або відстань (11) між піковими відхиленнями (6) становить не менше, ніж 1/7 та не більше, ніж 19/1 ширини (10) самоклеючої стрічки (1). 2. Спосіб за п. 1, який відрізняється тим, що лінію (2) виконують переривчастою та/або у вигляді групи однакових за формою та/або однакових за розміром маркувальних елементів; та/або у вигляді покажчика напрямку розмотування та/або змотування самоклеючої стрічки; та/або у вигляді надпису, та/або у вигляді малюнків, та/або у вигляді геометричних та/або фантазійних фігур; та/або у вигляді рекламної інформації. 3. Спосіб за п. 1 або 2, який відрізняється тим, що лінію (2) виконують світлоповертаючою фарбою та/або люмінесцентною фарбою. Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
