Тангенціальний поворотний різець “drillbit” для гірничих машин

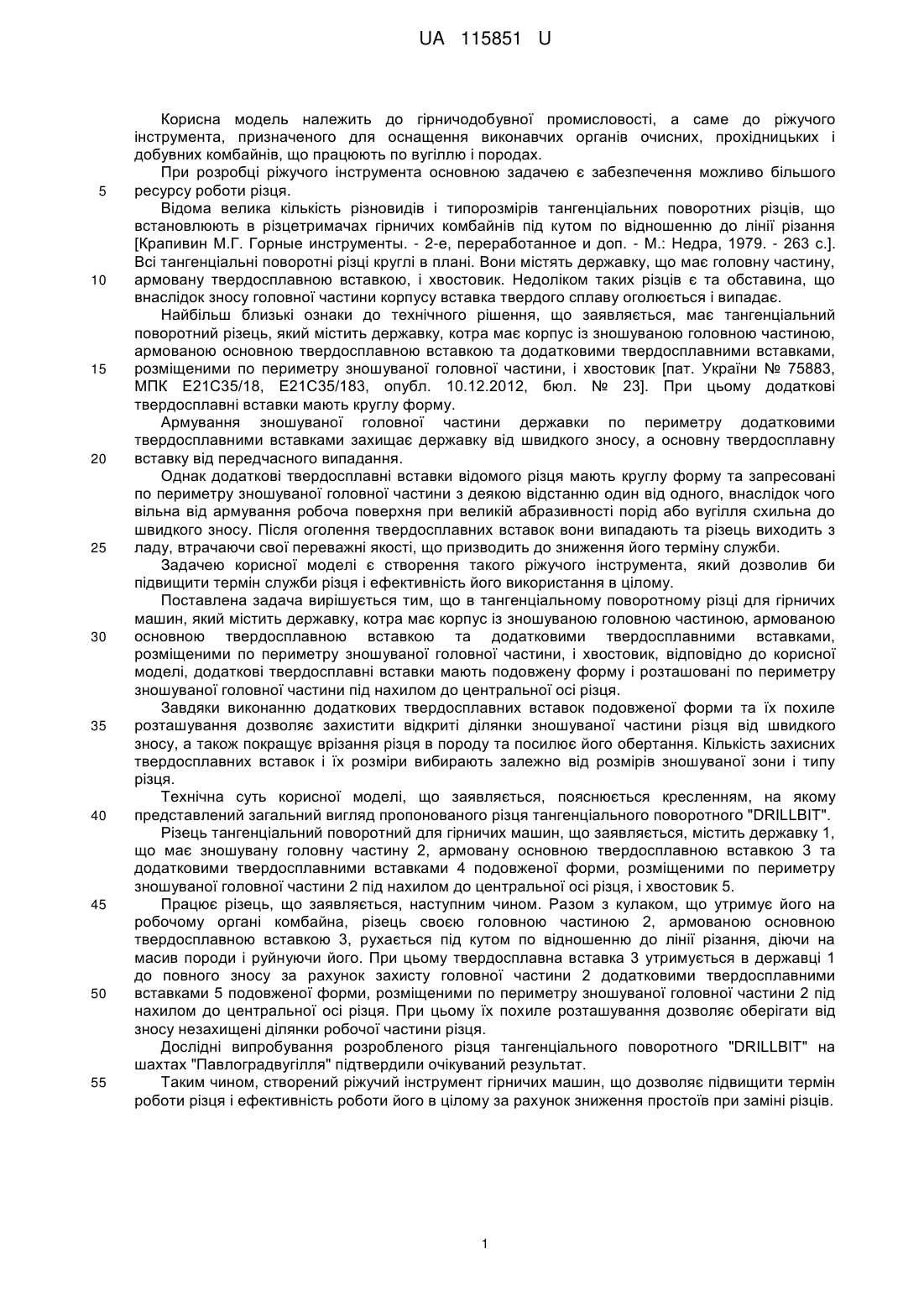

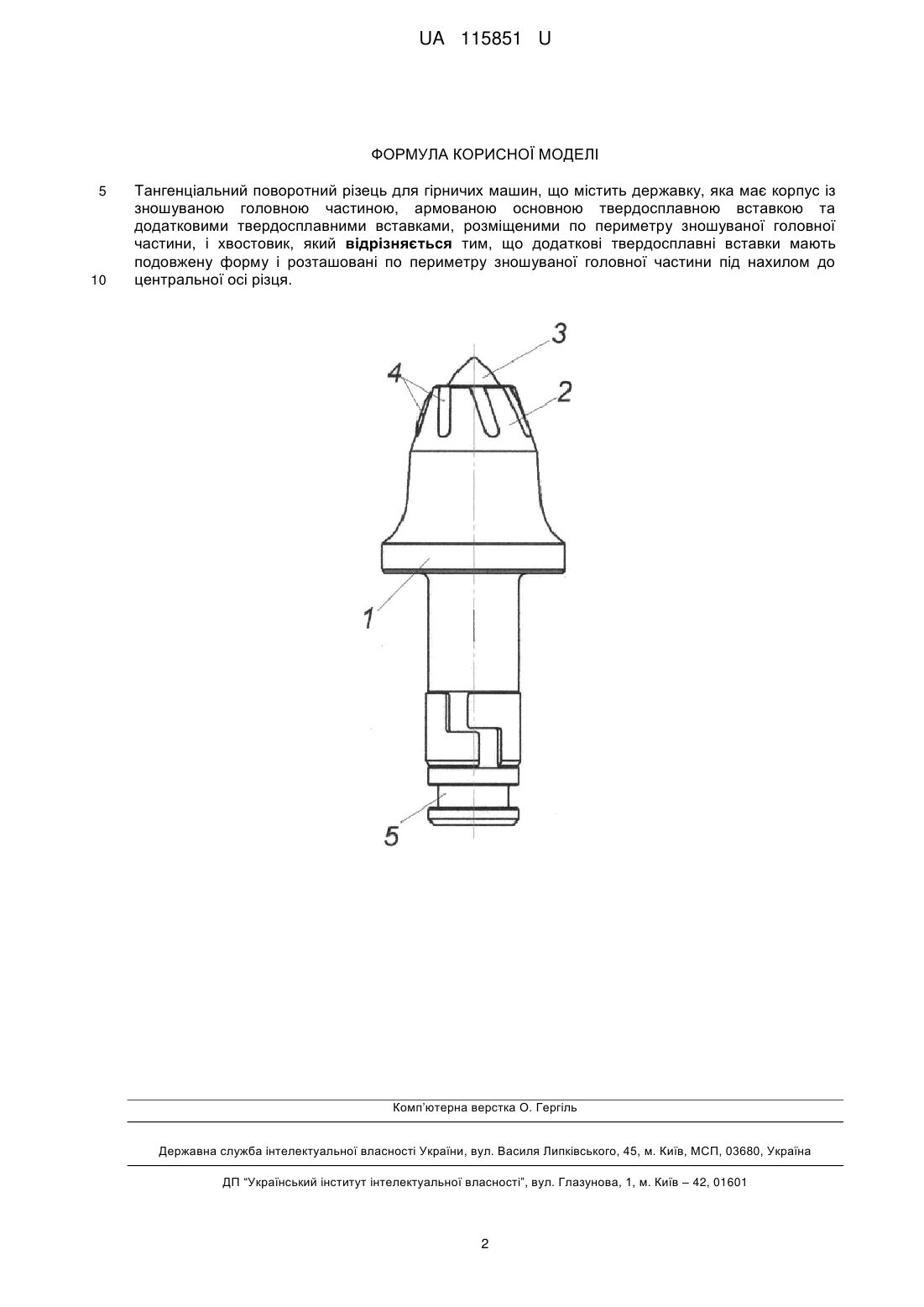

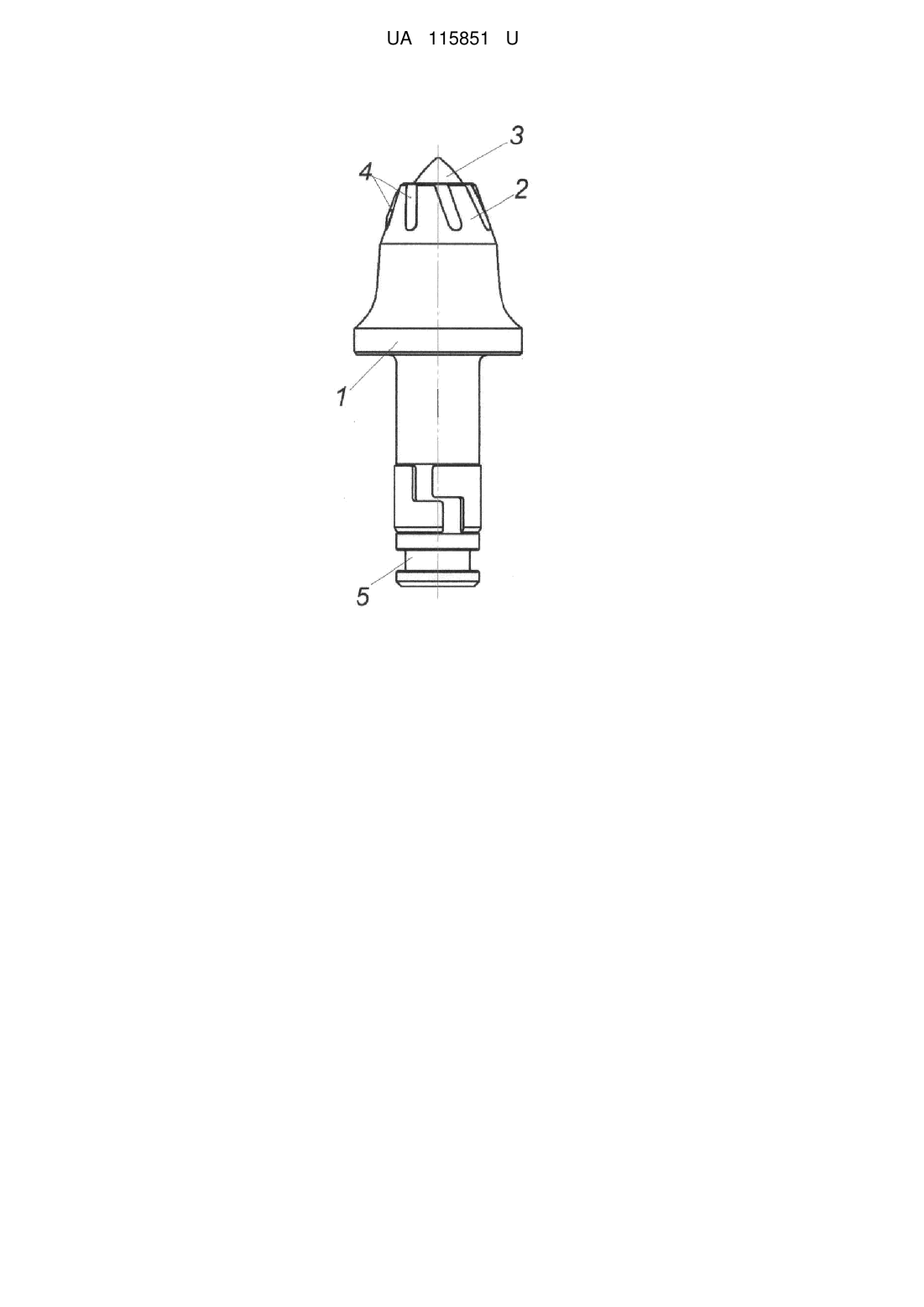

Реферат: Тангенціальний поворотний різець для гірничих машин містить державку, яка має корпус із зношуваною головною частиною, армованою основною твердосплавною вставкою та додатковими твердосплавними вставками, розміщеними по периметру зношуваної головної частини, і хвостовик. При цьому додаткові твердосплавні вставки мають подовжену форму і розташовані по периметру зношуваної головної частини під нахилом до центральної осі різця. UA 115851 U (54) ТАНГЕНЦІАЛЬНИЙ ПОВОРОТНИЙ РІЗЕЦЬ "DRILLBIT" ДЛЯ ГІРНИЧИХ МАШИН UA 115851 U UA 115851 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничодобувної промисловості, а саме до ріжучого інструмента, призначеного для оснащення виконавчих органів очисних, прохідницьких і добувних комбайнів, що працюють по вугіллю і породах. При розробці ріжучого інструмента основною задачею є забезпечення можливо більшого ресурсу роботи різця. Відома велика кількість різновидів і типорозмірів тангенціальних поворотних різців, що встановлюють в різцетримачах гірничих комбайнів під кутом по відношенню до лінії різання [Крапивин М.Г. Горные инструменты. - 2-е, переработанное и доп. - Μ.: Недра, 1979. - 263 с.]. Всі тангенціальні поворотні різці круглі в плані. Вони містять державку, що має головну частину, армовану твердосплавною вставкою, і хвостовик. Недоліком таких різців є та обставина, що внаслідок зносу головної частини корпусу вставка твердого сплаву оголюється і випадає. Найбільш близькі ознаки до технічного рішення, що заявляється, має тангенціальний поворотний різець, який містить державку, котра має корпус із зношуваною головною частиною, армованою основною твердосплавною вставкою та додатковими твердосплавними вставками, розміщеними по периметру зношуваної головної частини, і хвостовик [пат. України № 75883, МПК Е21С35/18, Е21С35/183, опубл. 10.12.2012, бюл. № 23]. При цьому додаткові твердосплавні вставки мають круглу форму. Армування зношуваної головної частини державки по периметру додатковими твердосплавними вставками захищає державку від швидкого зносу, а основну твердосплавну вставку від передчасного випадання. Однак додаткові твердосплавні вставки відомого різця мають круглу форму та запресовані по периметру зношуваної головної частини з деякою відстанню один від одного, внаслідок чого вільна від армування робоча поверхня при великій абразивності порід або вугілля схильна до швидкого зносу. Після оголення твердосплавних вставок вони випадають та різець виходить з ладу, втрачаючи свої переважні якості, що призводить до зниження його терміну служби. Задачею корисної моделі є створення такого ріжучого інструмента, який дозволив би підвищити термін служби різця і ефективність його використання в цілому. Поставлена задача вирішується тим, що в тангенціальному поворотному різці для гірничих машин, який містить державку, котра має корпус із зношуваною головною частиною, армованою основною твердосплавною вставкою та додатковими твердосплавними вставками, розміщеними по периметру зношуваної головної частини, і хвостовик, відповідно до корисної моделі, додаткові твердосплавні вставки мають подовжену форму і розташовані по периметру зношуваної головної частини під нахилом до центральної осі різця. Завдяки виконанню додаткових твердосплавних вставок подовженої форми та їх похиле розташування дозволяє захистити відкриті ділянки зношуваної частини різця від швидкого зносу, а також покращує врізання різця в породу та посилює його обертання. Кількість захисних твердосплавних вставок і їх розміри вибирають залежно від розмірів зношуваної зони і типу різця. Технічна суть корисної моделі, що заявляється, пояснюється кресленням, на якому представлений загальний вигляд пропонованого різця тангенціального поворотного "DRILLBIT". Різець тангенціальний поворотний для гірничих машин, що заявляється, містить державку 1, що має зношувану головну частину 2, армовану основною твердосплавною вставкою 3 та додатковими твердосплавними вставками 4 подовженої форми, розміщеними по периметру зношуваної головної частини 2 під нахилом до центральної осі різця, і хвостовик 5. Працює різець, що заявляється, наступним чином. Разом з кулаком, що утримує його на робочому органі комбайна, різець своєю головною частиною 2, армованою основною твердосплавною вставкою 3, рухається під кутом по відношенню до лінії різання, діючи на масив породи і руйнуючи його. При цьому твердосплавна вставка 3 утримується в державці 1 до повного зносу за рахунок захисту головної частини 2 додатковими твердосплавними вставками 5 подовженої форми, розміщеними по периметру зношуваної головної частини 2 під нахилом до центральної осі різця. При цьому їх похиле розташування дозволяє оберігати від зносу незахищені ділянки робочої частини різця. Дослідні випробування розробленого різця тангенціального поворотного "DRILLBIT" на шахтах "Павлоградвугілля" підтвердили очікуваний результат. Таким чином, створений ріжучий інструмент гірничих машин, що дозволяє підвищити термін роботи різця і ефективність роботи його в цілому за рахунок зниження простоїв при заміні різців. 1 UA 115851 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Тангенціальний поворотний різець для гірничих машин, що містить державку, яка має корпус із зношуваною головною частиною, армованою основною твердосплавною вставкою та додатковими твердосплавними вставками, розміщеними по периметру зношуваної головної частини, і хвостовик, який відрізняється тим, що додаткові твердосплавні вставки мають подовжену форму і розташовані по периметру зношуваної головної частини під нахилом до центральної осі різця. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
