Пристрій для виготовлення порошкового дроту

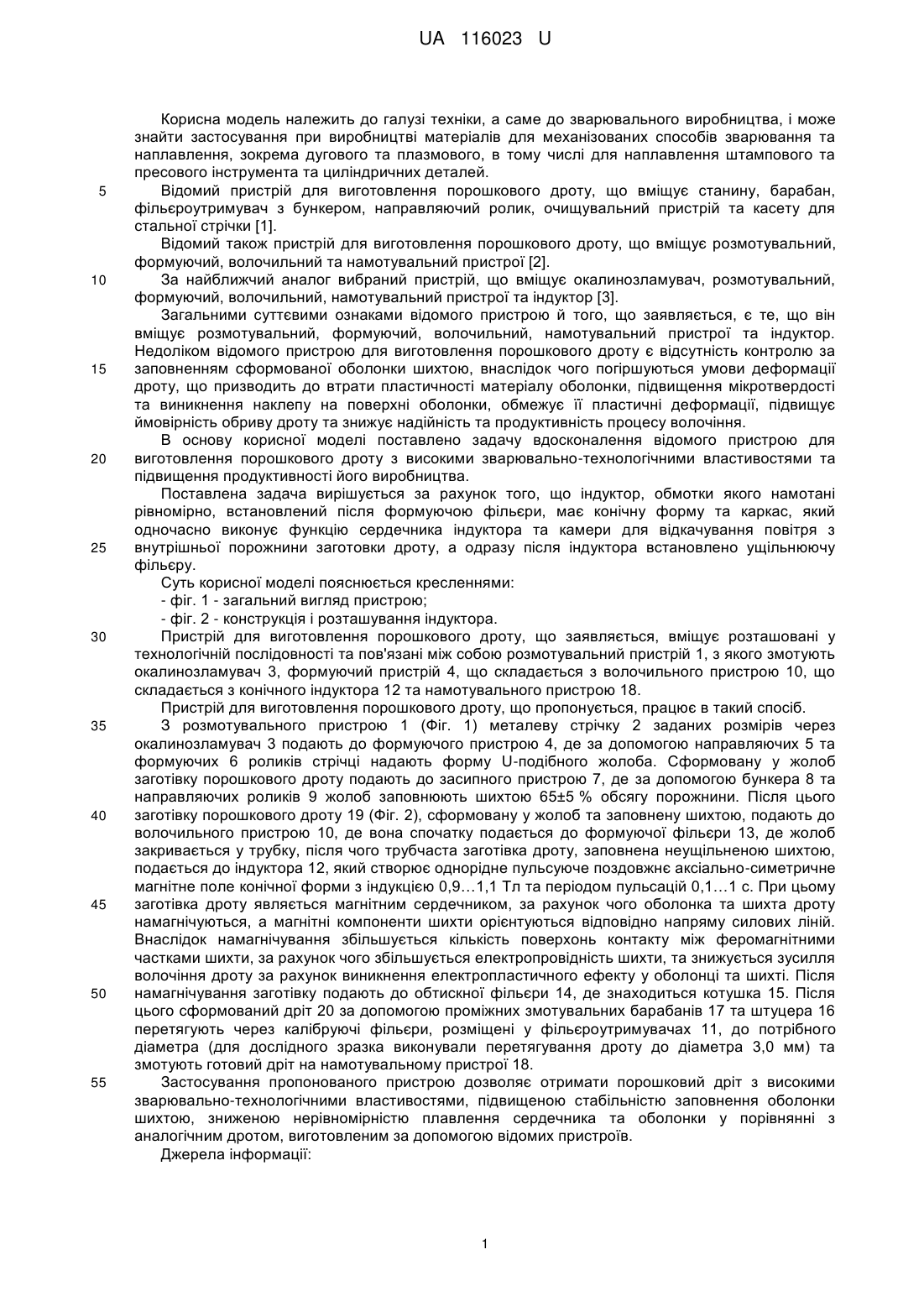

Реферат: Пристрій для виготовлення порошкового дроту вміщує окалинозламувач, розмотувальний, формуючий, волочильний, намотувальний пристрої та індуктор. Індуктор, встановлений після формуючої фільєри, має конічну форму та каркас, який одночасно виконує функцію сердечника індуктора та камери для відкачування повітря з внутрішньої порожнини заготівки дроту. UA 116023 U (12) UA 116023 U UA 116023 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі техніки, а саме до зварювального виробництва, і може знайти застосування при виробництві матеріалів для механізованих способів зварювання та наплавлення, зокрема дугового та плазмового, в тому числі для наплавлення штампового та пресового інструмента та циліндричних деталей. Відомий пристрій для виготовлення порошкового дроту, що вміщує станину, барабан, фільєроутримувач з бункером, направляючий ролик, очищувальний пристрій та касету для стальної стрічки [1]. Відомий також пристрій для виготовлення порошкового дроту, що вміщує розмотувальний, формуючий, волочильний та намотувальний пристрої [2]. За найближчий аналог вибраний пристрій, що вміщує окалинозламувач, розмотувальний, формуючий, волочильний, намотувальний пристрої та індуктор [3]. Загальними суттєвими ознаками відомого пристрою й того, що заявляється, є те, що він вміщує розмотувальний, формуючий, волочильний, намотувальний пристрої та індуктор. Недоліком відомого пристрою для виготовлення порошкового дроту є відсутність контролю за заповненням сформованої оболонки шихтою, внаслідок чого погіршуються умови деформації дроту, що призводить до втрати пластичності матеріалу оболонки, підвищення мікротвердості та виникнення наклепу на поверхні оболонки, обмежує її пластичні деформації, підвищує ймовірність обриву дроту та знижує надійність та продуктивність процесу волочіння. В основу корисної моделі поставлено задачу вдосконалення відомого пристрою для виготовлення порошкового дроту з високими зварювально-технологічними властивостями та підвищення продуктивності його виробництва. Поставлена задача вирішується за рахунок того, що індуктор, обмотки якого намотані рівномірно, встановлений після формуючою фільєри, має конічну форму та каркас, який одночасно виконує функцію сердечника індуктора та камери для відкачування повітря з внутрішньої порожнини заготовки дроту, а одразу після індуктора встановлено ущільнюючу фільєру. Суть корисної моделі пояснюється кресленнями: - фіг. 1 - загальний вигляд пристрою; - фіг. 2 - конструкція і розташування індуктора. Пристрій для виготовлення порошкового дроту, що заявляється, вміщує розташовані у технологічній послідовності та пов'язані між собою розмотувальний пристрій 1, з якого змотують окалинозламувач 3, формуючий пристрій 4, що складається з волочильного пристрою 10, що складається з конічного індуктора 12 та намотувального пристрою 18. Пристрій для виготовлення порошкового дроту, що пропонується, працює в такий спосіб. З розмотувального пристрою 1 (Фіг. 1) металеву стрічку 2 заданих розмірів через окалинозламувач 3 подають до формуючого пристрою 4, де за допомогою направляючих 5 та формуючих 6 роликів стрічці надають форму U-подібного жолоба. Сформовану у жолоб заготівку порошкового дроту подають до засипного пристрою 7, де за допомогою бункера 8 та направляючих роликів 9 жолоб заповнюють шихтою 65±5 % обсягу порожнини. Після цього заготівку порошкового дроту 19 (Фіг. 2), сформовану у жолоб та заповнену шихтою, подають до волочильного пристрою 10, де вона спочатку подається до формуючої фільєри 13, де жолоб закривається у трубку, після чого трубчаста заготівка дроту, заповнена неущільненою шихтою, подається до індуктора 12, який створює однорідне пульсуюче поздовжнє аксіально-симетричне магнітне поле конічної форми з індукцією 0,9…1,1 Тл та періодом пульсацій 0,1…1 с. При цьому заготівка дроту являється магнітним сердечником, за рахунок чого оболонка та шихта дроту намагнічуються, а магнітні компоненти шихти орієнтуються відповідно напряму силових ліній. Внаслідок намагнічування збільшується кількість поверхонь контакту між феромагнітними частками шихти, за рахунок чого збільшується електропровідність шихти, та знижується зусилля волочіння дроту за рахунок виникнення електропластичного ефекту у оболонці та шихті. Після намагнічування заготівку подають до обтискної фільєри 14, де знаходиться котушка 15. Після цього сформований дріт 20 за допомогою проміжних змотувальних барабанів 17 та штуцера 16 перетягують через калібруючі фільєри, розміщені у фільєроутримувачах 11, до потрібного діаметра (для дослідного зразка виконували перетягування дроту до діаметра 3,0 мм) та змотують готовий дріт на намотувальному пристрої 18. Застосування пропонованого пристрою дозволяє отримати порошковий дріт з високими зварювально-технологічними властивостями, підвищеною стабільністю заповнення оболонки шихтою, зниженою нерівномірністю плавлення сердечника та оболонки у порівнянні з аналогічним дротом, виготовленим за допомогою відомих пристроїв. Джерела інформації: 1 UA 116023 U 5 1. Пацекин В.П. и др. Производствопорошковой проволоки /В.П. Пацекин. М.: Металлургия, 1979, - С. 33-39. 2. Походня И.К. Сварка порошковой проволокой. - Киев, "Наукова думка", 1972, - C. 128-129. 3. Пат. 106829 Украина, МПК В23K 35/02 (2006.01). Пристрій для виготовлення порошкового дроту /В.В. Чигарьов, Д.М. Голуб, Д.А. Волков; заявник і патентоутримувач Донбаська державна машинобудівна академія. - № u201510765; заявл. 05.11.2015; опубл. 10.05.2016, Бюл. № 9/2016. - 2 с.: ил. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій для виготовлення порошкового дроту, що вміщує окалинозламувач, розмотувальний, формуючий, волочильний, намотувальний пристрої та індуктор, який відрізняється тим, що індуктор, встановлений після формуючої фільєри, має конічну форму та каркас, який одночасно виконує функцію сердечника індуктора та камери для відкачування повітря з внутрішньої порожнини заготівки дроту. 2 UA 116023 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
