Формула / Реферат

Алгоритмічний перетворювач, що містить шість входів, вихід пристрою, мультиплексор, три елементи І, три елементи АБО, причому перший вхід пристрою з'єднаний з першим входом першого елемента І, другий вхід пристрою з'єднаний з першим адресним входом мультиплексора, вихід першого елемента І з'єднаний з другим інформаційним входом мультиплексора, вихід першого елемента АБО з'єднаний з четвертим інформаційним входом мультиплексора, перший вхід пристрою з'єднаний з першим входом третього елемента АБО, другим входом третього елемента І, другим входом першого елемента АБО, вихід третього елемента І з'єднаний з п'ятим інформаційним входом мультиплексора, вихід мультиплексора з'єднаний з виходом пристрою, третій вхід пристрою з'єднаний з другим входом першого елемента І, першим входом другого елемента І, першим входом другого елемента АБО, другим входом третього елемента АБО, четвертий вхід пристрою з'єднаний з третім входом першого елемента І, з другим входом другого елемента АБО, з третім входом третього елемента АБО та другим входом другого елемента І, вихід другого елемента АБО з'єднаний з першим входом третього елемента І, вихід другого елемента І з'єднаний з першим входом першого елемента АБО, вихід першого елемента І з'єднаний з першим і третім інформаційними входами мультиплексора, п'ятий вхід пристрою з'єднаний з другим адресним входом мультиплексора, шостий вхід пристрою з'єднаний з третім адресним входом мультиплексора, який відрізняється тим, що містить сьомий вхід, четвертий елемент І, причому вихід третього елемента АБО, з'єднаний з першим входом четвертого елемента І, сьомий вхід з'єднаний з другим входом четвертого елемента І, вихід якого з'єднаний з шостим, сьомим та восьмим інформаційними входами мультиплексора.

Текст

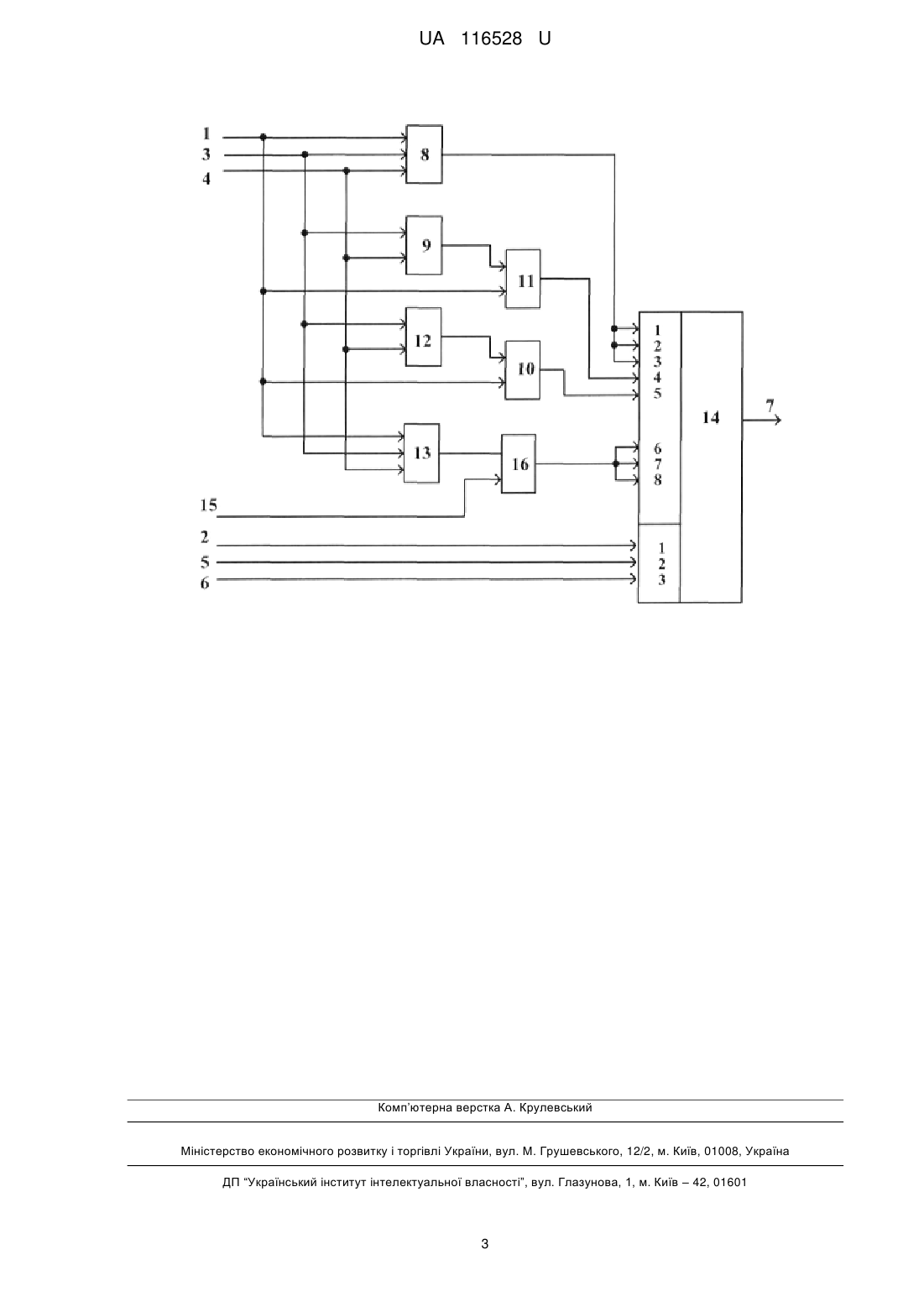

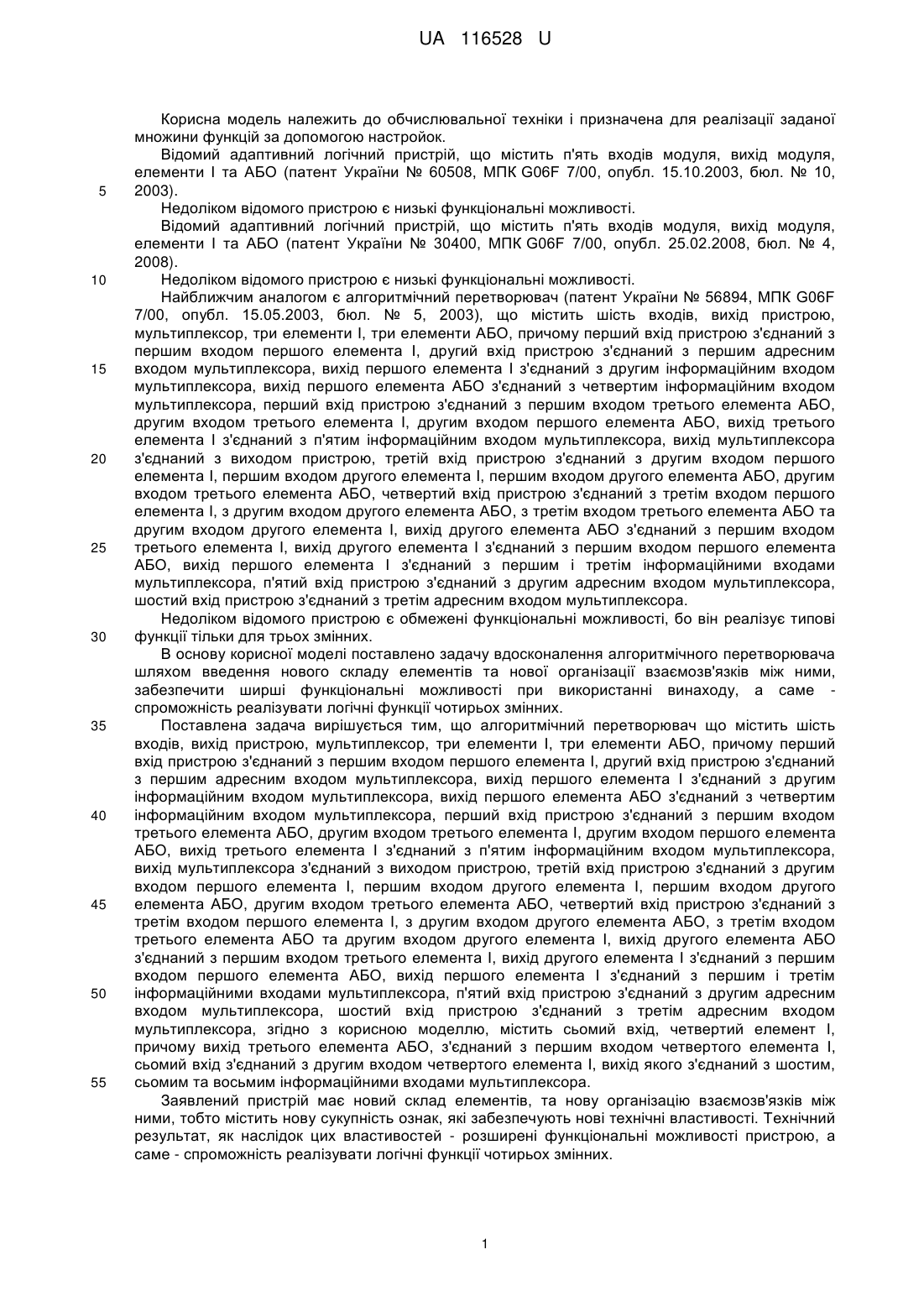

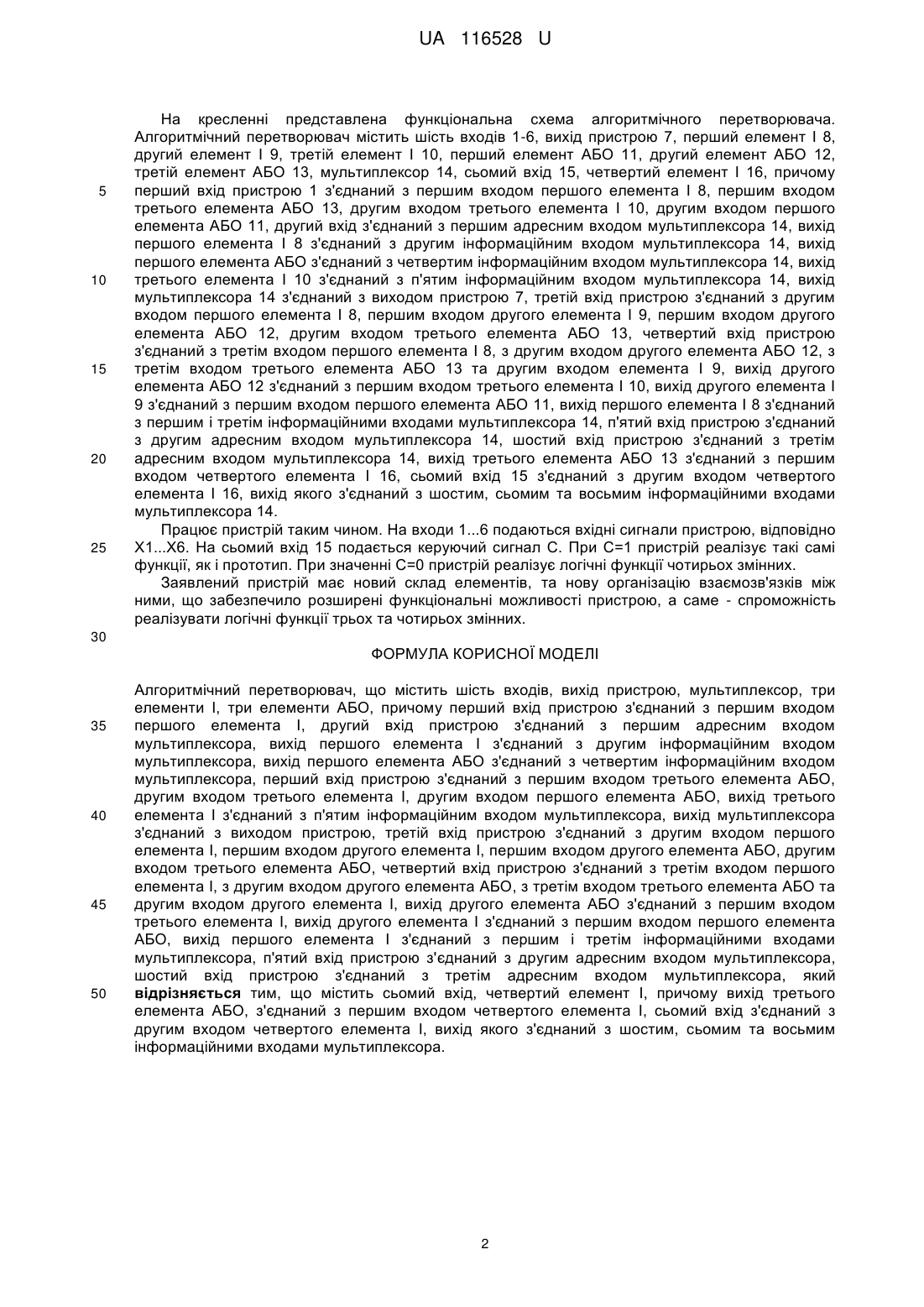

Реферат: Алгоритмічний перетворювач містить сім входів, вихід пристрою, мультиплексор, чотири елементи І, три елементи АБО, чотири елементи І. UA 116528 U (12) UA 116528 U UA 116528 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обчислювальної техніки і призначена для реалізації заданої множини функцій за допомогою настройок. Відомий адаптивний логічний пристрій, що містить п'ять входів модуля, вихід модуля, елементи І та АБО (патент України № 60508, MПК G06F 7/00, опубл. 15.10.2003, бюл. № 10, 2003). Недоліком відомого пристрою є низькі функціональні можливості. Відомий адаптивний логічний пристрій, що містить п'ять входів модуля, вихід модуля, елементи І та АБО (патент України № 30400, MПК G06F 7/00, опубл. 25.02.2008, бюл. № 4, 2008). Недоліком відомого пристрою є низькі функціональні можливості. Найближчим аналогом є алгоритмічний перетворювач (патент України № 56894, МПК G06F 7/00, опубл. 15.05.2003, бюл. № 5, 2003), що містить шість входів, вихід пристрою, мультиплексор, три елементи І, три елементи АБО, причому перший вхід пристрою з'єднаний з першим входом першого елемента І, другий вхід пристрою з'єднаний з першим адресним входом мультиплексора, вихід першого елемента І з'єднаний з другим інформаційним входом мультиплексора, вихід першого елемента АБО з'єднаний з четвертим інформаційним входом мультиплексора, перший вхід пристрою з'єднаний з першим входом третього елемента АБО, другим входом третього елемента І, другим входом першого елемента АБО, вихід третього елемента І з'єднаний з п'ятим інформаційним входом мультиплексора, вихід мультиплексора з'єднаний з виходом пристрою, третій вхід пристрою з'єднаний з другим входом першого елемента І, першим входом другого елемента I, першим входом другого елемента АБО, другим входом третього елемента АБО, четвертий вхід пристрою з'єднаний з третім входом першого елемента І, з другим входом другого елемента АБО, з третім входом третього елемента АБО та другим входом другого елемента І, вихід другого елемента АБО з'єднаний з першим входом третього елемента І, вихід другого елемента І з'єднаний з першим входом першого елемента АБО, вихід першого елемента І з'єднаний з першим і третім інформаційними входами мультиплексора, п'ятий вхід пристрою з'єднаний з другим адресним входом мультиплексора, шостий вхід пристрою з'єднаний з третім адресним входом мультиплексора. Недоліком відомого пристрою є обмежені функціональні можливості, бо він реалізує типові функції тільки для трьох змінних. В основу корисної моделі поставлено задачу вдосконалення алгоритмічного перетворювача шляхом введення нового складу елементів та нової організації взаємозв'язків між ними, забезпечити ширші функціональні можливості при використанні винаходу, а саме спроможність реалізувати логічні функції чотирьох змінних. Поставлена задача вирішується тим, що алгоритмічний перетворювач що містить шість входів, вихід пристрою, мультиплексор, три елементи І, три елементи АБО, причому перший вхід пристрою з'єднаний з першим входом першого елемента І, другий вхід пристрою з'єднаний з першим адресним входом мультиплексора, вихід першого елемента І з'єднаний з другим інформаційним входом мультиплексора, вихід першого елемента АБО з'єднаний з четвертим інформаційним входом мультиплексора, перший вхід пристрою з'єднаний з першим входом третього елемента АБО, другим входом третього елемента І, другим входом першого елемента АБО, вихід третього елемента І з'єднаний з п'ятим інформаційним входом мультиплексора, вихід мультиплексора з'єднаний з виходом пристрою, третій вхід пристрою з'єднаний з другим входом першого елемента І, першим входом другого елемента І, першим входом другого елемента АБО, другим входом третього елемента АБО, четвертий вхід пристрою з'єднаний з третім входом першого елемента І, з другим входом другого елемента АБО, з третім входом третього елемента АБО та другим входом другого елемента І, вихід другого елемента АБО з'єднаний з першим входом третього елемента І, вихід другого елемента І з'єднаний з першим входом першого елемента АБО, вихід першого елемента І з'єднаний з першим і третім інформаційними входами мультиплексора, п'ятий вхід пристрою з'єднаний з другим адресним входом мультиплексора, шостий вхід пристрою з'єднаний з третім адресним входом мультиплексора, згідно з корисною моделлю, містить сьомий вхід, четвертий елемент І, причому вихід третього елемента АБО, з'єднаний з першим входом четвертого елемента І, сьомий вхід з'єднаний з другим входом четвертого елемента І, вихід якого з'єднаний з шостим, сьомим та восьмим інформаційними входами мультиплексора. Заявлений пристрій має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості. Технічний результат, як наслідок цих властивостей - розширені функціональні можливості пристрою, а саме - спроможність реалізувати логічні функції чотирьох змінних. 1 UA 116528 U 5 10 15 20 25 На кресленні представлена функціональна схема алгоритмічного перетворювача. Алгоритмічний перетворювач містить шість входів 1-6, вихід пристрою 7, перший елемент І 8, другий елемент І 9, третій елемент І 10, перший елемент АБО 11, другий елемент АБО 12, третій елемент АБО 13, мультиплексор 14, сьомий вхід 15, четвертий елемент І 16, причому перший вхід пристрою 1 з'єднаний з першим входом першого елемента І 8, першим входом третього елемента АБО 13, другим входом третього елемента І 10, другим входом першого елемента АБО 11, другий вхід з'єднаний з першим адресним входом мультиплексора 14, вихід першого елемента І 8 з'єднаний з другим інформаційним входом мультиплексора 14, вихід першого елемента АБО з'єднаний з четвертим інформаційним входом мультиплексора 14, вихід третього елемента І 10 з'єднаний з п'ятим інформаційним входом мультиплексора 14, вихід мультиплексора 14 з'єднаний з виходом пристрою 7, третій вхід пристрою з'єднаний з другим входом першого елемента І 8, першим входом другого елемента І 9, першим входом другого елемента АБО 12, другим входом третього елемента АБО 13, четвертий вхід пристрою з'єднаний з третім входом першого елемента І 8, з другим входом другого елемента АБО 12, з третім входом третього елемента АБО 13 та другим входом елемента І 9, вихід другого елемента АБО 12 з'єднаний з першим входом третього елемента І 10, вихід другого елемента І 9 з'єднаний з першим входом першого елемента АБО 11, вихід першого елемента І 8 з'єднаний з першим і третім інформаційними входами мультиплексора 14, п'ятий вхід пристрою з'єднаний з другим адресним входом мультиплексора 14, шостий вхід пристрою з'єднаний з третім адресним входом мультиплексора 14, вихід третього елемента АБО 13 з'єднаний з першим входом четвертого елемента I 16, сьомий вхід 15 з'єднаний з другим входом четвертого елемента І 16, вихід якого з'єднаний з шостим, сьомим та восьмим інформаційними входами мультиплексора 14. Працює пристрій таким чином. На входи 1...6 подаються вхідні сигнали пристрою, відповідно X1...Х6. На сьомий вхід 15 подається керуючий сигнал С. При С=1 пристрій реалізує такі самі функції, як і прототип. При значенні С=0 пристрій реалізує логічні функції чотирьох змінних. Заявлений пристрій має новий склад елементів, та нову організацію взаємозв'язків між ними, що забезпечило розширені функціональні можливості пристрою, а саме - спроможність реалізувати логічні функції трьох та чотирьох змінних. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 Алгоритмічний перетворювач, що містить шість входів, вихід пристрою, мультиплексор, три елементи І, три елементи АБО, причому перший вхід пристрою з'єднаний з першим входом першого елемента І, другий вхід пристрою з'єднаний з першим адресним входом мультиплексора, вихід першого елемента І з'єднаний з другим інформаційним входом мультиплексора, вихід першого елемента АБО з'єднаний з четвертим інформаційним входом мультиплексора, перший вхід пристрою з'єднаний з першим входом третього елемента АБО, другим входом третього елемента І, другим входом першого елемента АБО, вихід третього елемента І з'єднаний з п'ятим інформаційним входом мультиплексора, вихід мультиплексора з'єднаний з виходом пристрою, третій вхід пристрою з'єднаний з другим входом першого елемента І, першим входом другого елемента І, першим входом другого елемента АБО, другим входом третього елемента АБО, четвертий вхід пристрою з'єднаний з третім входом першого елемента І, з другим входом другого елемента АБО, з третім входом третього елемента АБО та другим входом другого елемента І, вихід другого елемента АБО з'єднаний з першим входом третього елемента І, вихід другого елемента І з'єднаний з першим входом першого елемента АБО, вихід першого елемента І з'єднаний з першим і третім інформаційними входами мультиплексора, п'ятий вхід пристрою з'єднаний з другим адресним входом мультиплексора, шостий вхід пристрою з'єднаний з третім адресним входом мультиплексора, який відрізняється тим, що містить сьомий вхід, четвертий елемент І, причому вихід третього елемента АБО, з'єднаний з першим входом четвертого елемента І, сьомий вхід з'єднаний з другим входом четвертого елемента І, вихід якого з'єднаний з шостим, сьомим та восьмим інформаційними входами мультиплексора. 2 UA 116528 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

МПК / Мітки

МПК: G06F 7/00

Мітки: перетворювач, алгоритмічний
