Зубчастий редуктор

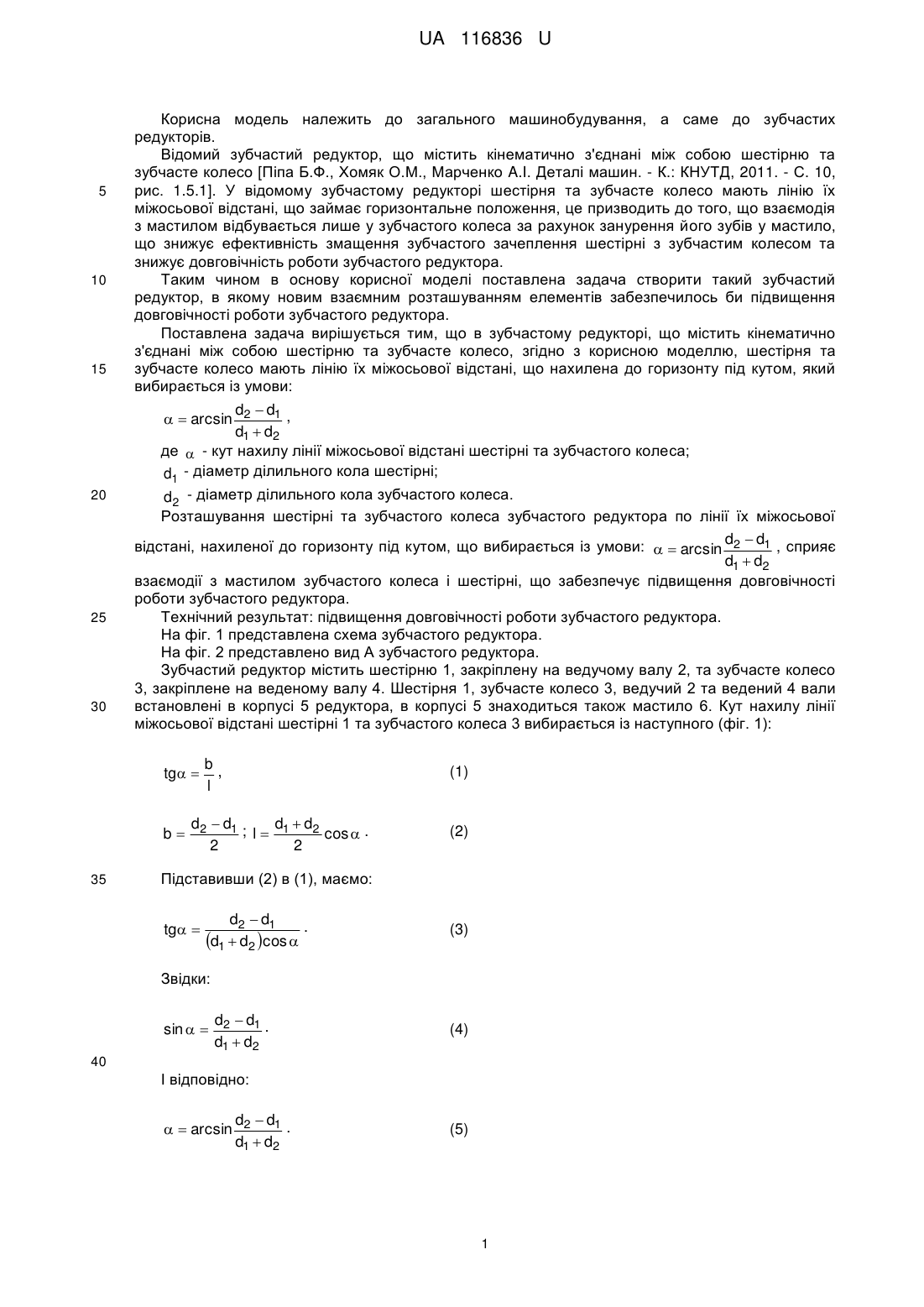

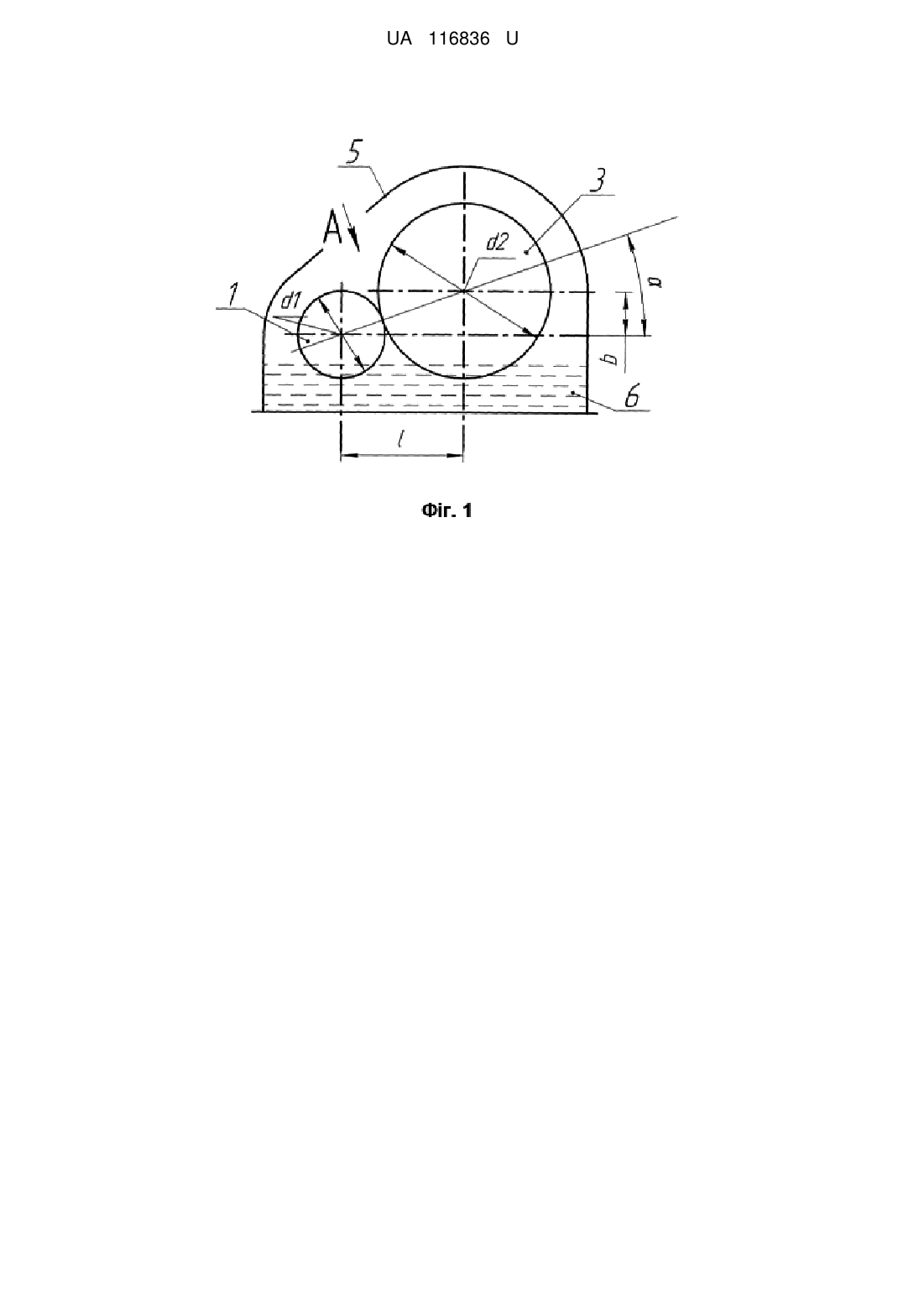

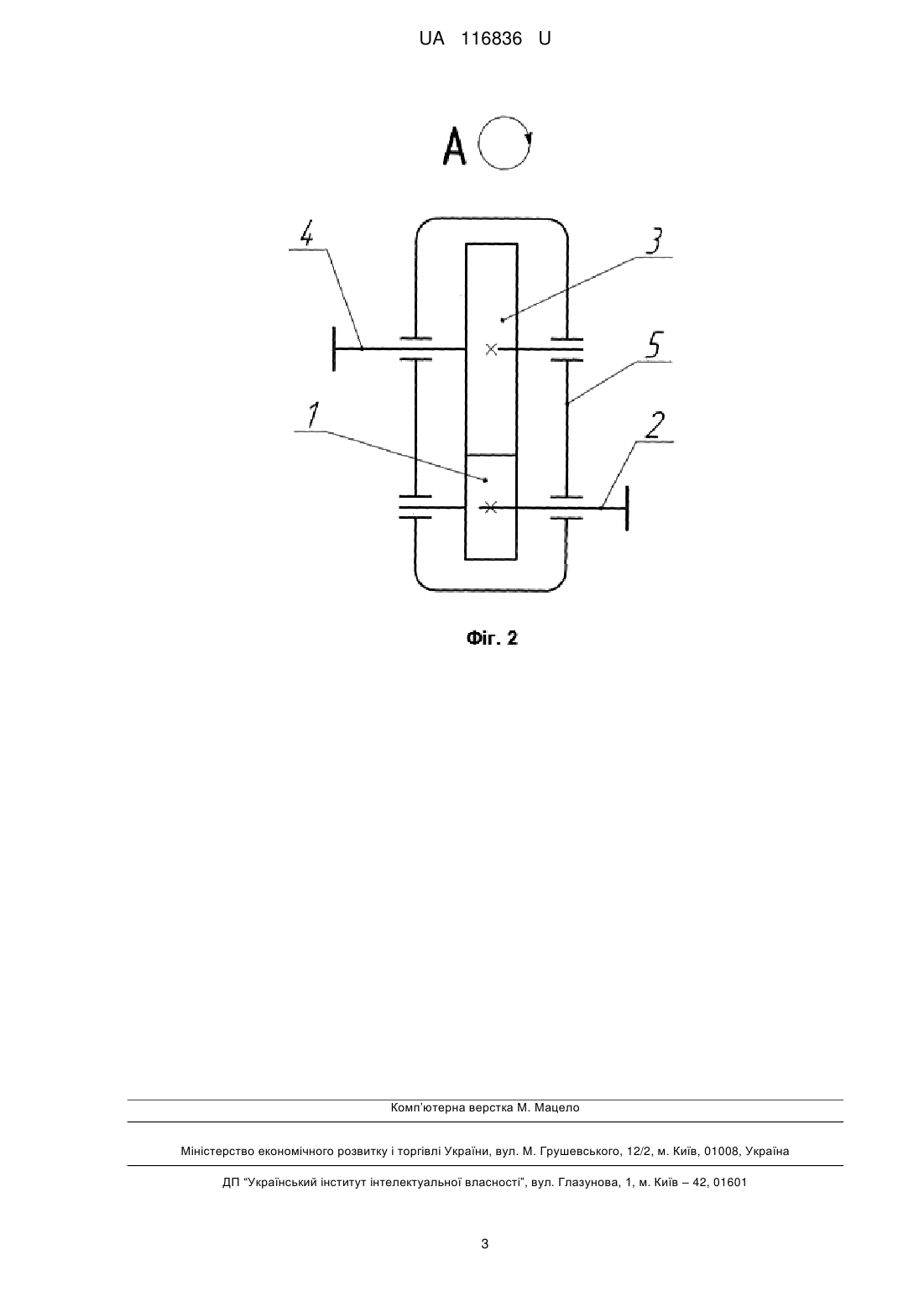

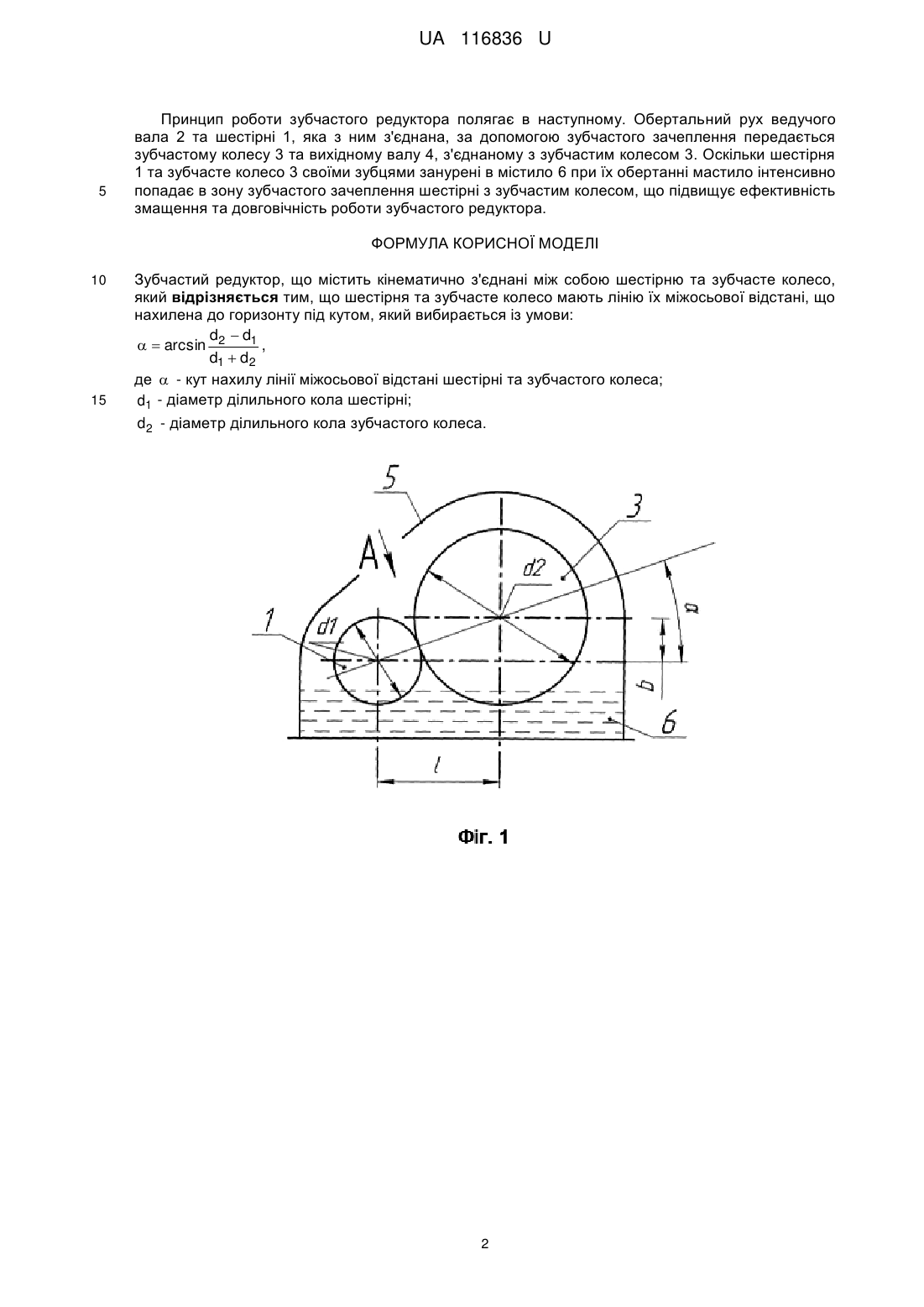

Реферат: Зубчастий редуктор містить кінематично з'єднані між собою шестірню та зубчасте колесо, причому шестірня та зубчасте колесо мають лінію їх міжосьової відстані, що нахилена до горизонту під кутом. UA 116836 U (54) ЗУБЧАСТИЙ РЕДУКТОР UA 116836 U UA 116836 U 5 10 15 20 25 30 Корисна модель належить до загального машинобудування, а саме до зубчастих редукторів. Відомий зубчастий редуктор, що містить кінематично з'єднані між собою шестірню та зубчасте колесо [Піпа Б.Ф., Хомяк О.М., Марченко A.I. Деталі машин. - К.: КНУТД, 2011. - С. 10, рис. 1.5.1]. У відомому зубчастому редукторі шестірня та зубчасте колесо мають лінію їх міжосьової відстані, що займає горизонтальне положення, це призводить до того, що взаємодія з мастилом відбувається лише у зубчастого колеса за рахунок занурення його зубів у мастило, що знижує ефективність змащення зубчастого зачеплення шестірні з зубчастим колесом та знижує довговічність роботи зубчастого редуктора. Таким чином в основу корисної моделі поставлена задача створити такий зубчастий редуктор, в якому новим взаємним розташуванням елементів забезпечилось би підвищення довговічності роботи зубчастого редуктора. Поставлена задача вирішується тим, що в зубчастому редукторі, що містить кінематично з'єднані між собою шестірню та зубчасте колесо, згідно з корисною моделлю, шестірня та зубчасте колесо мають лінію їх міжосьової відстані, що нахилена до горизонту під кутом, який вибирається із умови: d d   arcsin 2 1 , d1  d2 де  - кут нахилу лінії міжосьової відстані шестірні та зубчастого колеса; d1 - діаметр ділильного кола шестірні; d2 - діаметр ділильного кола зубчастого колеса. Розташування шестірні та зубчастого колеса зубчастого редуктора по лінії їх міжосьової відстані, нахиленої до горизонту під кутом, що вибирається із умови:   arcsin d2  d1 , сприяє d1  d2 взаємодії з мастилом зубчастого колеса і шестірні, що забезпечує підвищення довговічності роботи зубчастого редуктора. Технічний результат: підвищення довговічності роботи зубчастого редуктора. На фіг. 1 представлена схема зубчастого редуктора. На фіг. 2 представлено вид А зубчастого редуктора. Зубчастий редуктор містить шестірню 1, закріплену на ведучому валу 2, та зубчасте колесо 3, закріплене на веденому валу 4. Шестірня 1, зубчасте колесо 3, ведучий 2 та ведений 4 вали встановлені в корпусі 5 редуктора, в корпусі 5 знаходиться також мастило 6. Кут нахилу лінії міжосьової відстані шестірні 1 та зубчастого колеса 3 вибирається із наступного (фіг. 1): tg   b, l (1) d  d1 ; d  d2 b 2 l 1 cos  . 2 2 35 (2) Підставивши (2) в (1), маємо: tg  d2  d1 d1  d2 cos  . (3) Звідки: d  d1 . sin   2 d1  d2 (4) 40 І відповідно:   arcsin d2  d1 . d1  d2 (5) 1 UA 116836 U 5 Принцип роботи зубчастого редуктора полягає в наступному. Обертальний рух ведучого вала 2 та шестірні 1, яка з ним з'єднана, за допомогою зубчастого зачеплення передається зубчастому колесу 3 та вихідному валу 4, з'єднаному з зубчастим колесом 3. Оскільки шестірня 1 та зубчасте колесо 3 своїми зубцями занурені в містило 6 при їх обертанні мастило інтенсивно попадає в зону зубчастого зачеплення шестірні з зубчастим колесом, що підвищує ефективність змащення та довговічність роботи зубчастого редуктора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Зубчастий редуктор, що містить кінематично з'єднані між собою шестірню та зубчасте колесо, який відрізняється тим, що шестірня та зубчасте колесо мають лінію їх міжосьової відстані, що нахилена до горизонту під кутом, який вибирається із умови: d  d1 ,   arcsin 2 d1  d2 де  - кут нахилу лінії міжосьової відстані шестірні та зубчастого колеса; d1 - діаметр ділильного кола шестірні; d2 - діаметр ділильного кола зубчастого колеса. 2 UA 116836 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
