Голка в’язальної машини

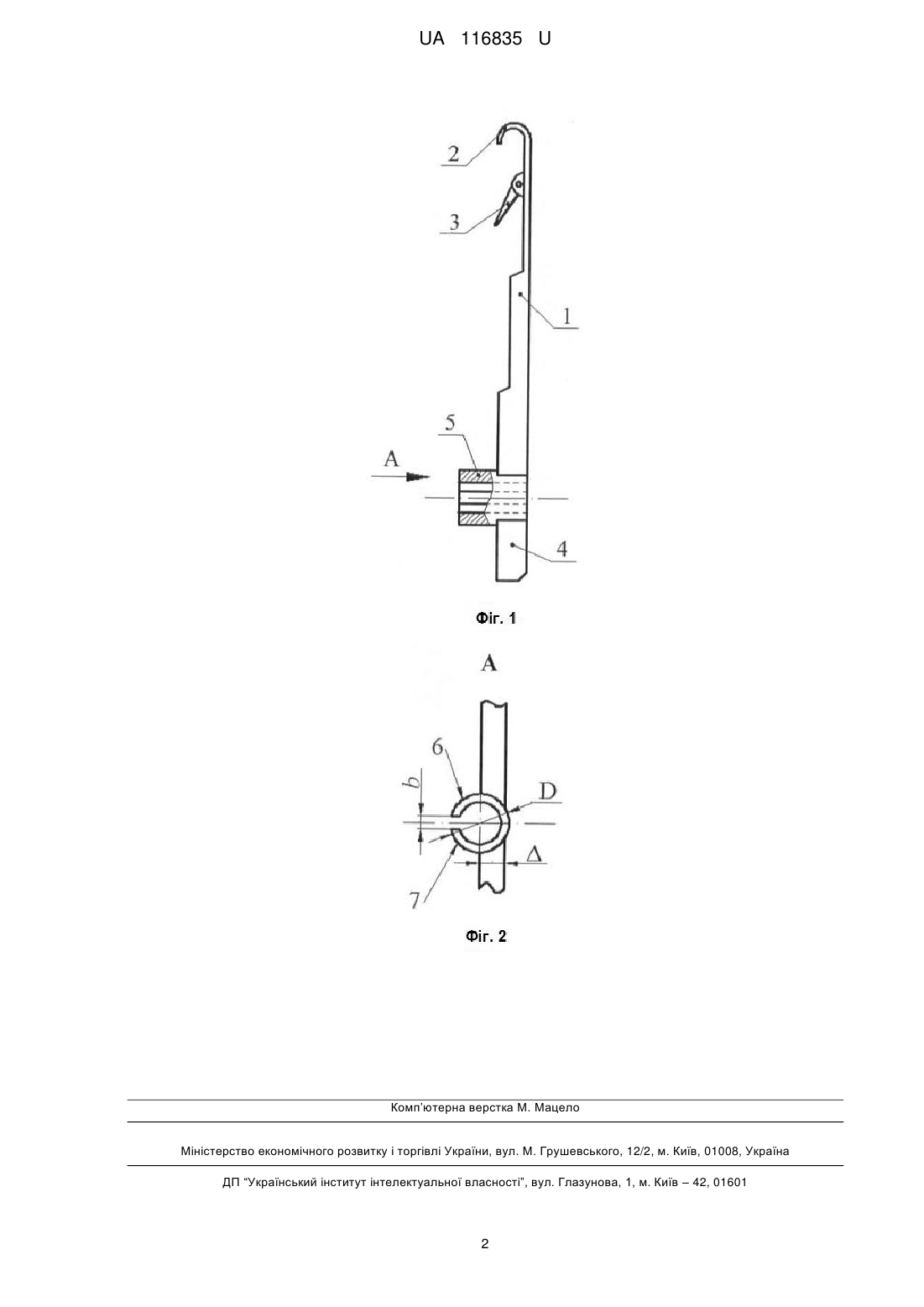

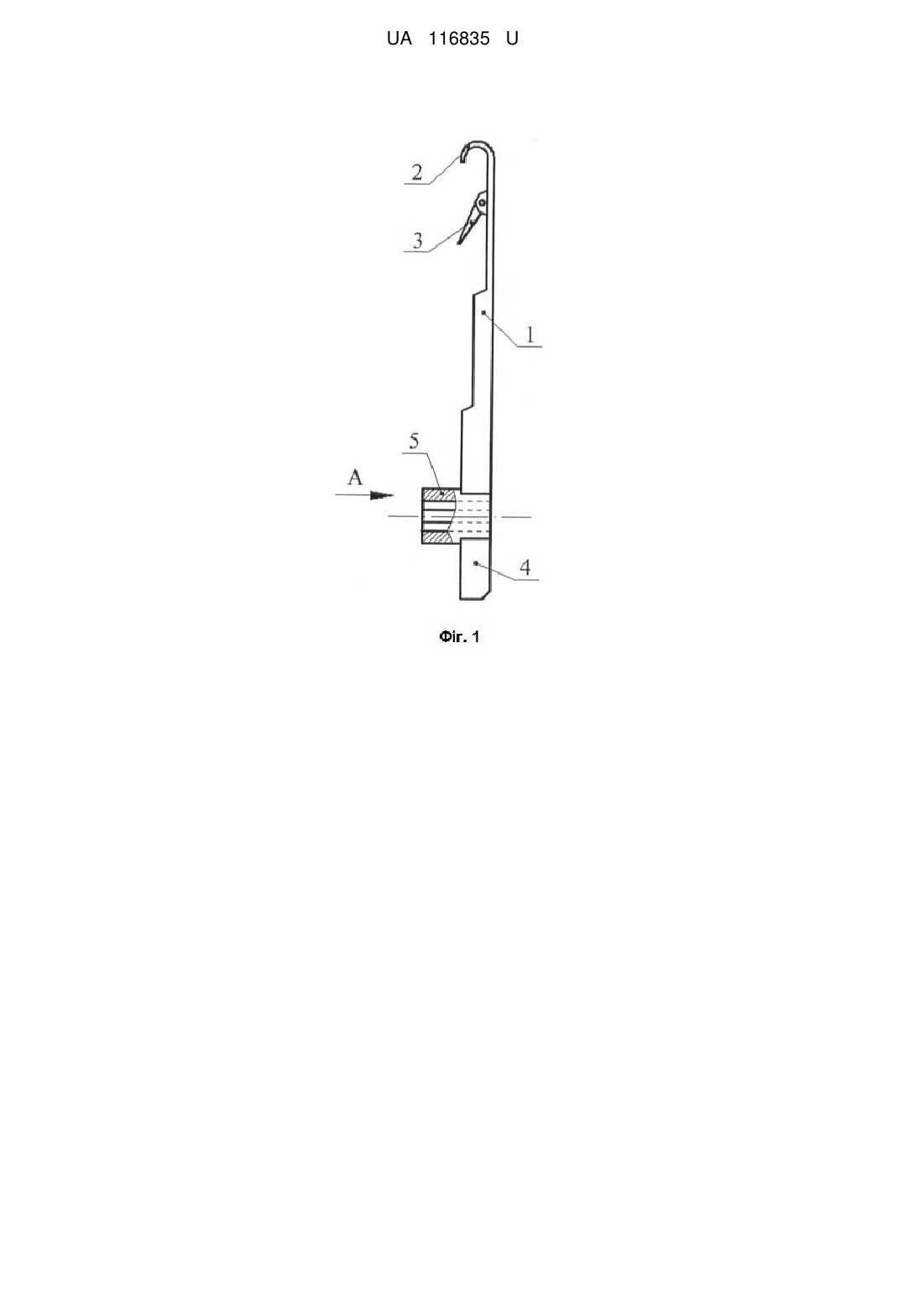

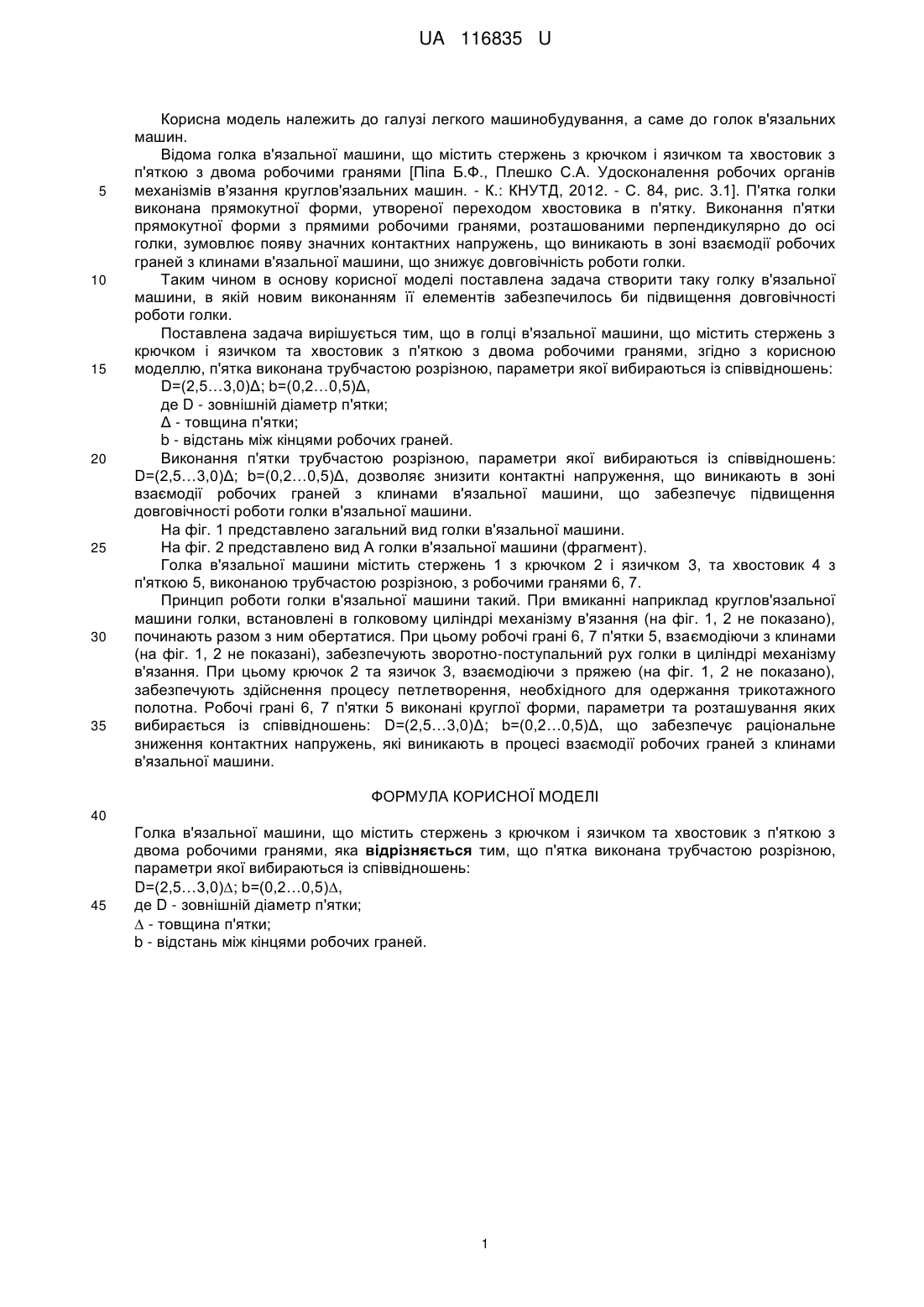

Реферат: Голка в'язальної машини містить стержень з крючком і язичком та хвостовик з п'яткою з двома робочими гранями, причому п'ятка виконана трубчастою розрізною. UA 116835 U (54) ГОЛКА В'ЯЗАЛЬНОЇ МАШИНИ UA 116835 U UA 116835 U 5 10 15 20 25 30 35 Корисна модель належить до галузі легкого машинобудування, а саме до голок в'язальних машин. Відома голка в'язальної машини, що містить стержень з крючком і язичком та хвостовик з п'яткою з двома робочими гранями [Піпа Б.Ф., Плешко С.А. Удосконалення робочих органів механізмів в'язання круглов'язальних машин. - К.: КНУТД, 2012. - С. 84, рис. 3.1]. П'ятка голки виконана прямокутної форми, утвореної переходом хвостовика в п'ятку. Виконання п'ятки прямокутної форми з прямими робочими гранями, розташованими перпендикулярно до осі голки, зумовлює появу значних контактних напружень, що виникають в зоні взаємодії робочих граней з клинами в'язальної машини, що знижує довговічність роботи голки. Таким чином в основу корисної моделі поставлена задача створити таку голку в'язальної машини, в якій новим виконанням її елементів забезпечилось би підвищення довговічності роботи голки. Поставлена задача вирішується тим, що в голці в'язальної машини, що містить стержень з крючком і язичком та хвостовик з п'яткою з двома робочими гранями, згідно з корисною моделлю, п'ятка виконана трубчастою розрізною, параметри якої вибираються із співвідношень: D=(2,5…3,0)Δ; b=(0,2…0,5)Δ, де D - зовнішній діаметр п'ятки; Δ - товщина п'ятки; b - відстань між кінцями робочих граней. Виконання п'ятки трубчастою розрізною, параметри якої вибираються із співвідношень: D=(2,5…3,0)Δ; b=(0,2…0,5)Δ, дозволяє знизити контактні напруження, що виникають в зоні взаємодії робочих граней з клинами в'язальної машини, що забезпечує підвищення довговічності роботи голки в'язальної машини. На фіг. 1 представлено загальний вид голки в'язальної машини. На фіг. 2 представлено вид А голки в'язальної машини (фрагмент). Голка в'язальної машини містить стержень 1 з крючком 2 і язичком 3, та хвостовик 4 з п'яткою 5, виконаною трубчастою розрізною, з робочими гранями 6, 7. Принцип роботи голки в'язальної машини такий. При вмиканні наприклад круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на фіг. 1, 2 не показано), починають разом з ним обертатися. При цьому робочі грані 6, 7 п'ятки 5, взаємодіючи з клинами (на фіг. 1, 2 не показані), забезпечують зворотно-поступальний рух голки в циліндрі механізму в'язання. При цьому крючок 2 та язичок 3, взаємодіючи з пряжею (на фіг. 1, 2 не показано), забезпечують здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. Робочі грані 6, 7 п'ятки 5 виконані круглої форми, параметри та розташування яких вибирається із співвідношень: D=(2,5…3,0)Δ; b=(0,2…0,5)Δ, що забезпечує раціональне зниження контактних напружень, які виникають в процесі взаємодії робочих граней з клинами в'язальної машини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Голка в'язальної машини, що містить стержень з крючком і язичком та хвостовик з п'яткою з двома робочими гранями, яка відрізняється тим, що п'ятка виконана трубчастою розрізною, параметри якої вибираються із співвідношень: D=(2,5…3,0); b=(0,2…0,5), де D - зовнішній діаметр п'ятки;  - товщина п'ятки; b - відстань між кінцями робочих граней. 1 UA 116835 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
