Пляшка з виїмкою на вінчику горловини для розрізання капсули

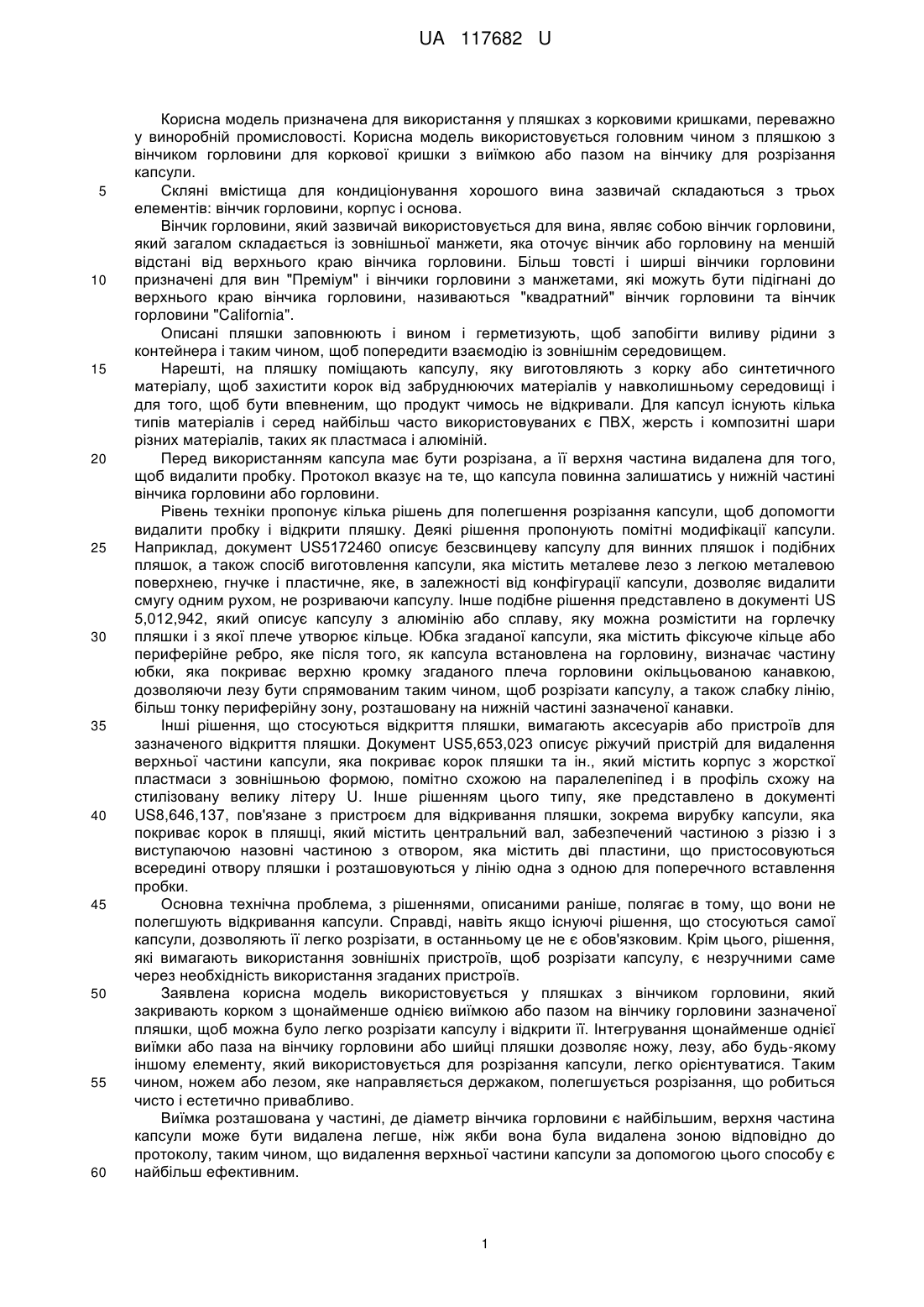

Реферат: Пляшка, яку використовують переважно для вина, містить вінчик горловини для закривання корковою кришкою на верхній центральній манжеті зазначеного вінчика горловини. Додатково пляшка містить щонайменше одну виїмку по периметру зазначеної манжети вказаної пляшки. UA 117682 U (31) Номер попередньої (72) Винахідник(и): Наварро Ньєдеркорн Габріель (ES/ES) (73) Власник(и): ВЕРАЛІЯ СПЕЙН С.А., Principe de Vergara, 132-Planta 5° Y 6°, Madrid, 28002, Spain (ES) (74) Представник: Шпакович Тетяна Іванівна, реєстр. №240 UA 117682 U UA 117682 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель призначена для використання у пляшках з корковими кришками, переважно у виноробній промисловості. Корисна модель використовується головним чином з пляшкою з вінчиком горловини для коркової кришки з виїмкою або пазом на вінчику для розрізання капсули. Скляні вмістища для кондиціонування хорошого вина зазвичай складаються з трьох елементів: вінчик горловини, корпус і основа. Вінчик горловини, який зазвичай використовується для вина, являє собою вінчик горловини, який загалом складається із зовнішньої манжети, яка оточує вінчик або горловину на меншій відстані від верхнього краю вінчика горловини. Більш товсті і ширші вінчики горловини призначені для вин "Преміум" і вінчики горловини з манжетами, які можуть бути підігнані до верхнього краю вінчика горловини, називаються "квадратний" вінчик горловини та вінчик горловини "California". Описані пляшки заповнюють і вином і герметизують, щоб запобігти виливу рідини з контейнера і таким чином, щоб попередити взаємодію із зовнішнім середовищем. Нарешті, на пляшку поміщають капсулу, яку виготовляють з корку або синтетичного матеріалу, щоб захистити корок від забруднюючих матеріалів у навколишньому середовищі і для того, щоб бути впевненим, що продукт чимось не відкривали. Для капсул існують кілька типів матеріалів і серед найбільш часто використовуваних є ПВХ, жерсть і композитні шари різних матеріалів, таких як пластмаса і алюміній. Перед використанням капсула має бути розрізана, а її верхня частина видалена для того, щоб видалити пробку. Протокол вказує на те, що капсула повинна залишатись у нижній частині вінчика горловини або горловини. Рівень техніки пропонує кілька рішень для полегшення розрізання капсули, щоб допомогти видалити пробку і відкрити пляшку. Деякі рішення пропонують помітні модифікації капсули. Наприклад, документ US5172460 описує безсвинцеву капсулу для винних пляшок і подібних пляшок, а також спосіб виготовлення капсули, яка містить металеве лезо з легкою металевою поверхнею, гнучке і пластичне, яке, в залежності від конфігурації капсули, дозволяє видалити смугу одним рухом, не розриваючи капсулу. Інше подібне рішення представлено в документі US 5,012,942, який описує капсулу з алюмінію або сплаву, яку можна розмістити на горлечку пляшки і з якої плече утворює кільце. Юбка згаданої капсули, яка містить фіксуюче кільце або периферійне ребро, яке після того, як капсула встановлена на горловину, визначає частину юбки, яка покриває верхню кромку згаданого плеча горловини окільцьованою канавкою, дозволяючи лезу бути спрямованим таким чином, щоб розрізати капсулу, а також слабку лінію, більш тонку периферійну зону, розташовану на нижній частині зазначеної канавки. Інші рішення, що стосуються відкриття пляшки, вимагають аксесуарів або пристроїв для зазначеного відкриття пляшки. Документ US5,653,023 описує ріжучий пристрій для видалення верхньої частини капсули, яка покриває корок пляшки та ін., який містить корпус з жорсткої пластмаси з зовнішньою формою, помітно схожою на паралелепіпед і в профіль схожу на стилізовану велику літеру U. Інше рішенням цього типу, яке представлено в документі US8,646,137, пов'язане з пристроєм для відкривання пляшки, зокрема вирубку капсули, яка покриває корок в пляшці, який містить центральний вал, забезпечений частиною з різзю і з виступаючою назовні частиною з отвором, яка містить дві пластини, що пристосовуються всередині отвору пляшки і розташовуються у лінію одна з одною для поперечного вставлення пробки. Основна технічна проблема, з рішеннями, описаними раніше, полягає в тому, що вони не полегшують відкривання капсули. Справді, навіть якщо існуючі рішення, що стосуються самої капсули, дозволяють її легко розрізати, в останньому це не є обов'язковим. Крім цього, рішення, які вимагають використання зовнішніх пристроїв, щоб розрізати капсулу, є незручними саме через необхідність використання згаданих пристроїв. Заявлена корисна модель використовується у пляшках з вінчиком горловини, який закривають корком з щонайменше однією виїмкою або пазом на вінчику горловини зазначеної пляшки, щоб можна було легко розрізати капсулу і відкрити її. Інтегрування щонайменше однієї виїмки або паза на вінчику горловини або шийці пляшки дозволяє ножу, лезу, або будь-якому іншому елементу, який використовується для розрізання капсули, легко орієнтуватися. Таким чином, ножем або лезом, яке направляється держаком, полегшується розрізання, що робиться чисто і естетично привабливо. Виїмка розташована у частині, де діаметр вінчика горловини є найбільшим, верхня частина капсули може бути видалена легше, ніж якби вона була видалена зоною відповідно до протоколу, таким чином, що видалення верхньої частини капсули за допомогою цього способу є найбільш ефективним. 1 UA 117682 U 5 10 15 20 25 30 35 Фігура 1 являє вигляд спереду пляшки з виїмкою на вінчику горловини, згідно з корисною моделлю. Фігура 2 являє собою детальний вигляд вінчика горловини пляшки з виїмкою по периметру, згідно з корисною моделлю. На Фігурі 3 представлений детальний вигляд виїмки, розташованої на манжеті вінчика горловини, згідно з корисною моделлю. Дана корисна модель стосується пляшки (1), що містить вінчик горловини (2) для закривання корком на верхній частині. Зазначений вінчик горловини складається з центральної манжети (3). На нижньому краю центральної манжети (3), а саме по периметру манжети (3) пляшки, виконана принаймні одна виїмка (4). Зазначена виїмка (4) допомагає направляти ніж, лезо або будь-який інший елемент таким чином, щоб розрізати капсулу, яка покриває вінчик горловини пляшки. Ніж або лезо, яке направляється у такий спосіб виїмкою (4), дозволяє виконати розрізання легко, чисто та естетично привабливо. Виїмка розташована у частині, де діаметр вінчика горловини є найбільшим, верхня частина капсули може бути видалена легше, ніж якби вона була видалена зоною, відповідно до протоколу, таким чином, що видалення верхньої частини капсули за допомогою цього способу є найбільш ефективним. Виїмка (4) по периметру має трикутний профіль, у якому згадана внутрішня частина (5) виїмки (4) відповідає вершині зазначеного трикутного профілю. Така форма допомагає ножу або лезу не відхилитися в момент розрізання капсули, що, таким чином, забезпечує більш точне розрізання. Такий тип виїмки або паза (4) може бути виконаний на всіх видах вінчиках горловин, які в даний час використовуються для пляшок з корковими кришками, якими закривають пляшки після заповнення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пляшка, яку використовують переважно для вина, що містить вінчик горловини для закривання корковою кришкою на верхній центральній манжеті зазначеного вінчика горловини, яка відрізняється тим, що містить щонайменше одну виїмку по периметру зазначеної манжети вказаної пляшки. 2. Пляшка за п. 1, яка відрізняється тим, що виїмка по периметру інтегрована у нижню частину манжети зазначеної пляшки. 3. Пляшка за п. 1 або 2, яка відрізняється тим, що виїмка по периметру має трикутний профіль із внутрішньою частиною, де зазначена внутрішня частина виїмки відповідає вершині зазначеного трикутного профілю. 2 UA 117682 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
