Еластичний контейнер для транспортування та зберігання вантажів

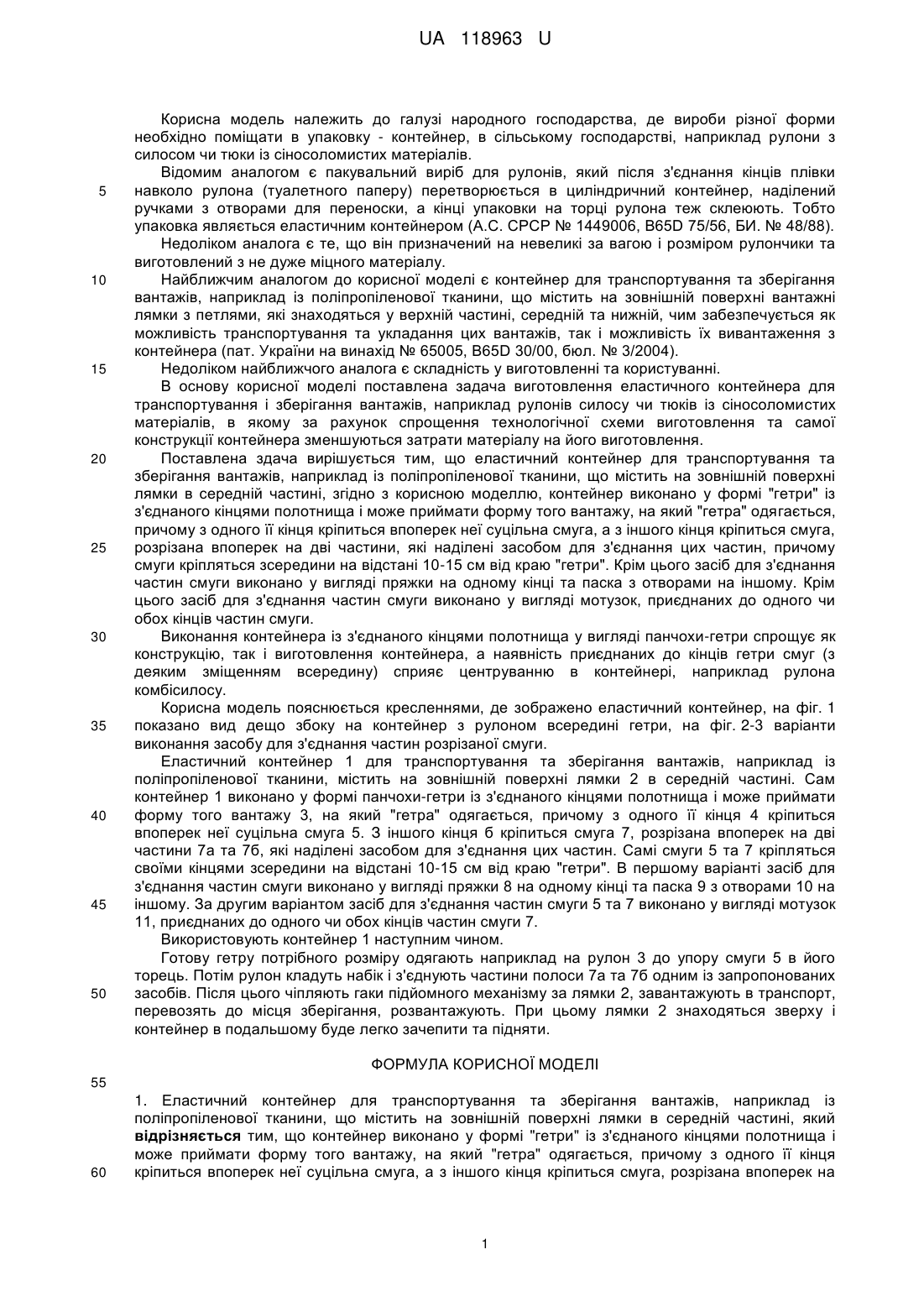

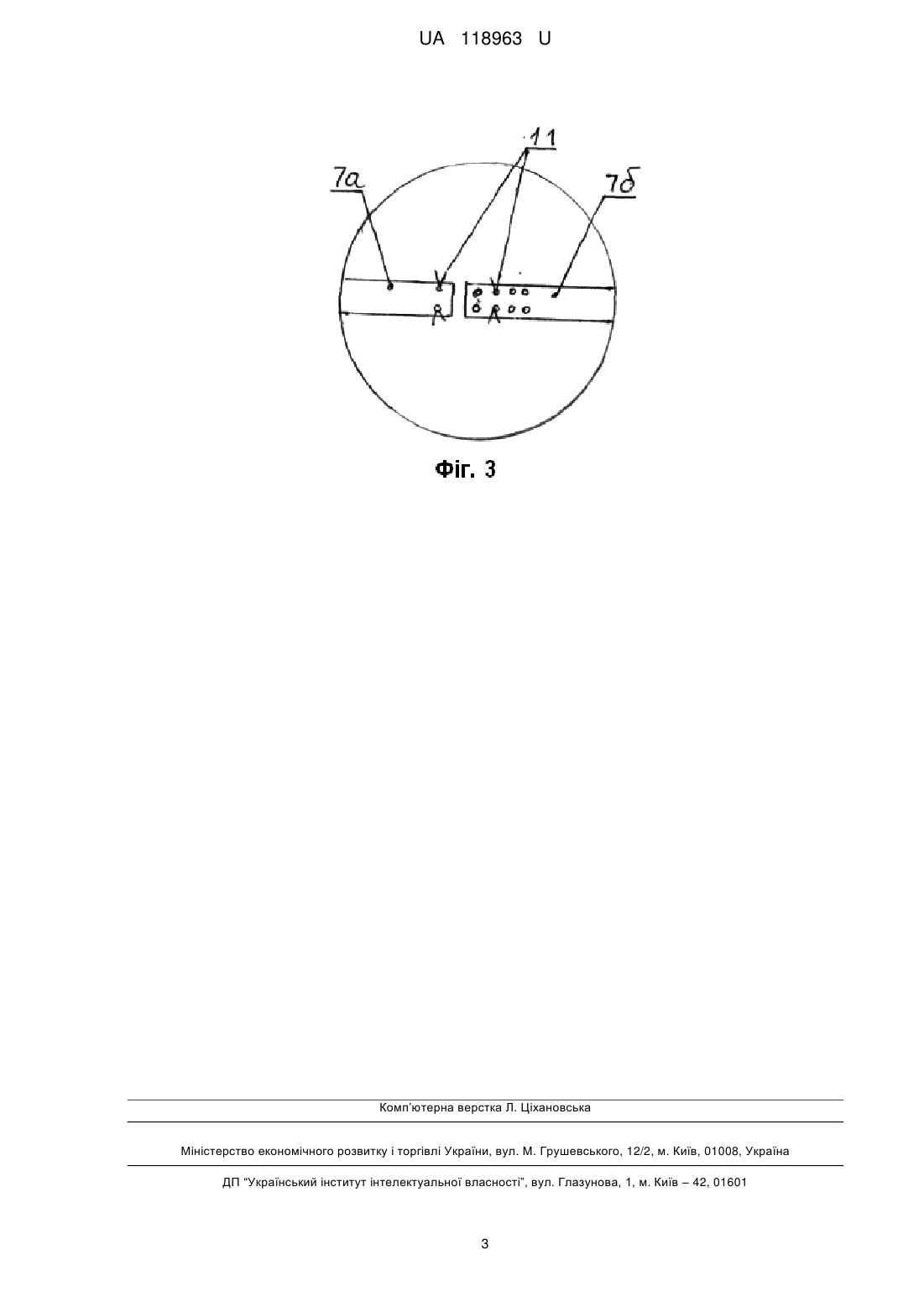

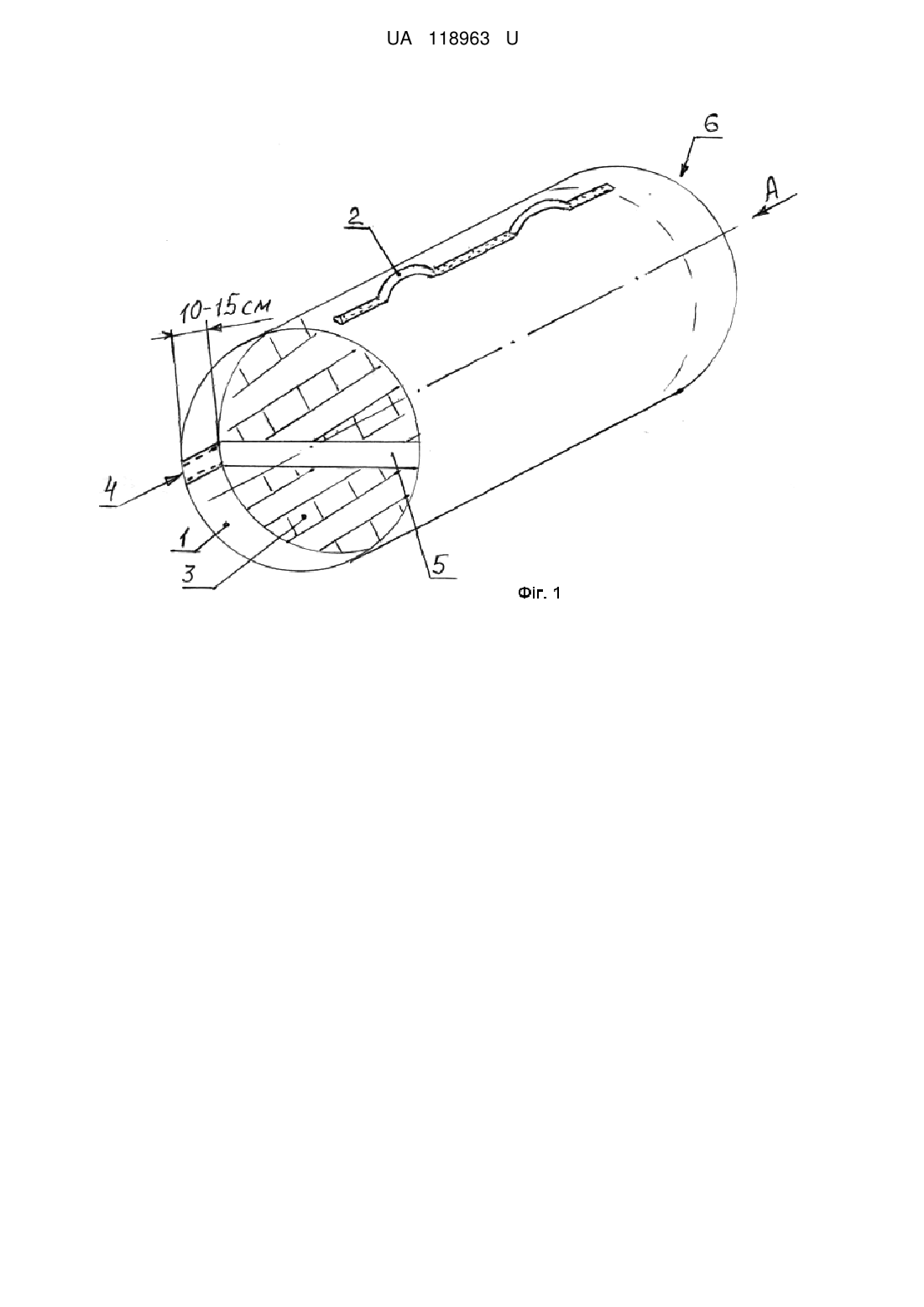

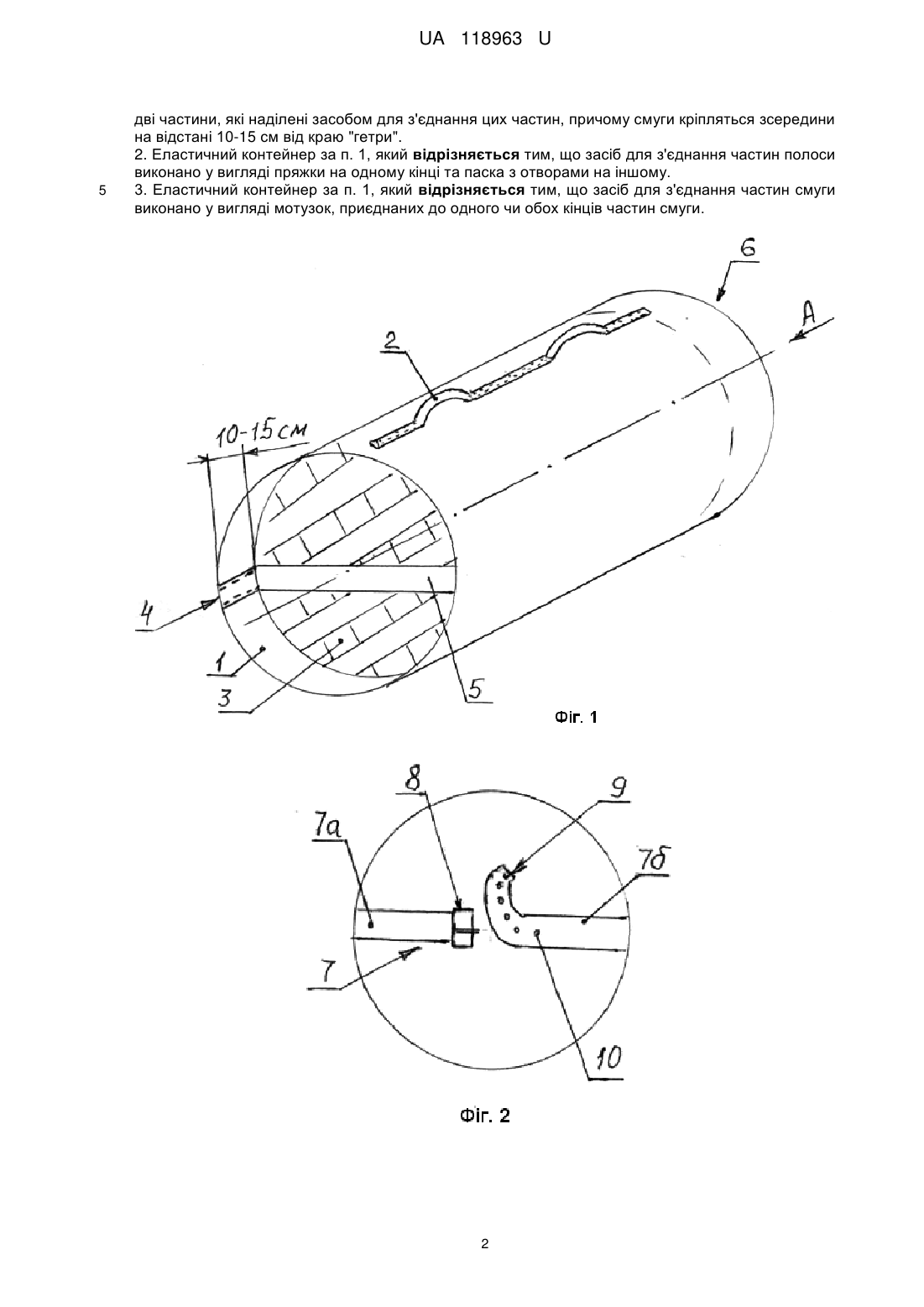

Реферат: Еластичний контейнер для транспортування та зберігання вантажів, наприклад із поліпропіленової тканини, містить на зовнішній поверхні лямки в середній частині. Контейнер виконано у формі "гетри" із з'єднаного кінцями полотнища і може приймати форму того вантажу, на який "гетра" одягається. З одного її кінця кріпиться впоперек неї суцільна смуга, а з іншого кінця кріпиться смуга, розрізана впоперек на дві частини, які наділені засобом для з'єднання цих частин. Смуги кріпляться зсередини на відстані 10-15 см від краю "гетри". UA 118963 U (12) UA 118963 U UA 118963 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі народного господарства, де вироби різної форми необхідно поміщати в упаковку - контейнер, в сільському господарстві, наприклад рулони з силосом чи тюки із сіносоломистих матеріалів. Відомим аналогом є пакувальний виріб для рулонів, який після з'єднання кінців плівки навколо рулона (туалетного паперу) перетворюється в циліндричний контейнер, наділений ручками з отворами для переноски, а кінці упаковки на торці рулона теж склеюють. Тобто упаковка являється еластичним контейнером (А.С. СРСР № 1449006, B65D 75/56, БИ. № 48/88). Недоліком аналога є те, що він призначений на невеликі за вагою і розміром рулончики та виготовлений з не дуже міцного матеріалу. Найближчим аналогом до корисної моделі є контейнер для транспортування та зберігання вантажів, наприклад із поліпропіленової тканини, що містить на зовнішній поверхні вантажні лямки з петлями, які знаходяться у верхній частині, середній та нижній, чим забезпечується як можливість транспортування та укладання цих вантажів, так і можливість їх вивантаження з контейнера (пат. України на винахід № 65005, B65D 30/00, бюл. № 3/2004). Недоліком найближчого аналога є складність у виготовленні та користуванні. В основу корисної моделі поставлена задача виготовлення еластичного контейнера для транспортування і зберігання вантажів, наприклад рулонів силосу чи тюків із сіносоломистих матеріалів, в якому за рахунок спрощення технологічної схеми виготовлення та самої конструкції контейнера зменшуються затрати матеріалу на його виготовлення. Поставлена здача вирішується тим, що еластичний контейнер для транспортування та зберігання вантажів, наприклад із поліпропіленової тканини, що містить на зовнішній поверхні лямки в середній частині, згідно з корисною моделлю, контейнер виконано у формі "гетри" із з'єднаного кінцями полотнища і може приймати форму того вантажу, на який "гетра" одягається, причому з одного її кінця кріпиться впоперек неї суцільна смуга, а з іншого кінця кріпиться смуга, розрізана впоперек на дві частини, які наділені засобом для з'єднання цих частин, причому смуги кріпляться зсередини на відстані 10-15 см від краю "гетри". Крім цього засіб для з'єднання частин смуги виконано у вигляді пряжки на одному кінці та паска з отворами на іншому. Крім цього засіб для з'єднання частин смуги виконано у вигляді мотузок, приєднаних до одного чи обох кінців частин смуги. Виконання контейнера із з'єднаного кінцями полотнища у вигляді панчохи-гетри спрощує як конструкцію, так і виготовлення контейнера, а наявність приєднаних до кінців гетри смуг (з деяким зміщенням всередину) сприяє центруванню в контейнері, наприклад рулона комбісилосу. Корисна модель пояснюється кресленнями, де зображено еластичний контейнер, на фіг. 1 показано вид дещо збоку на контейнер з рулоном всередині гетри, на фіг. 2-3 варіанти виконання засобу для з'єднання частин розрізаної смуги. Еластичний контейнер 1 для транспортування та зберігання вантажів, наприклад із поліпропіленової тканини, містить на зовнішній поверхні лямки 2 в середній частині. Сам контейнер 1 виконано у формі панчохи-гетри із з'єднаного кінцями полотнища і може приймати форму того вантажу 3, на який "гетра" одягається, причому з одного її кінця 4 кріпиться впоперек неї суцільна смуга 5. З іншого кінця б кріпиться смуга 7, розрізана впоперек на дві частини 7а та 7б, які наділені засобом для з'єднання цих частин. Самі смуги 5 та 7 кріпляться своїми кінцями зсередини на відстані 10-15 см від краю "гетри". В першому варіанті засіб для з'єднання частин смуги виконано у вигляді пряжки 8 на одному кінці та паска 9 з отворами 10 на іншому. За другим варіантом засіб для з'єднання частин смуги 5 та 7 виконано у вигляді мотузок 11, приєднаних до одного чи обох кінців частин смуги 7. Використовують контейнер 1 наступним чином. Готову гетру потрібного розміру одягають наприклад на рулон 3 до упору смуги 5 в його торець. Потім рулон кладуть набік із'єднують частини полоси 7а та 7б одним із запропонованих засобів. Після цього чіпляють гаки підйомного механізму за лямки 2, завантажують в транспорт, перевозять до місця зберігання, розвантажують. При цьому лямки 2 знаходяться зверху і контейнер в подальшому буде легко зачепити та підняти. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Еластичний контейнер для транспортування та зберігання вантажів, наприклад із поліпропіленової тканини, що містить на зовнішній поверхні лямки в середній частині, який відрізняється тим, що контейнер виконано у формі "гетри" із з'єднаного кінцями полотнища і може приймати форму того вантажу, на який "гетра" одягається, причому з одного її кінця кріпиться впоперек неї суцільна смуга, а з іншого кінця кріпиться смуга, розрізана впоперек на 1 UA 118963 U 5 дві частини, які наділені засобом для з'єднання цих частин, причому смуги кріпляться зсередини на відстані 10-15 см від краю "гетри". 2. Еластичний контейнер за п. 1, який відрізняється тим, що засіб для з'єднання частин полоси виконано у вигляді пряжки на одному кінці та паска з отворами на іншому. 3. Еластичний контейнер за п. 1, який відрізняється тим, що засіб для з'єднання частин смуги виконано у вигляді мотузок, приєднаних до одного чи обох кінців частин смуги. 2 UA 118963 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
