Робоче обладнання для реконструкції трубопроводів

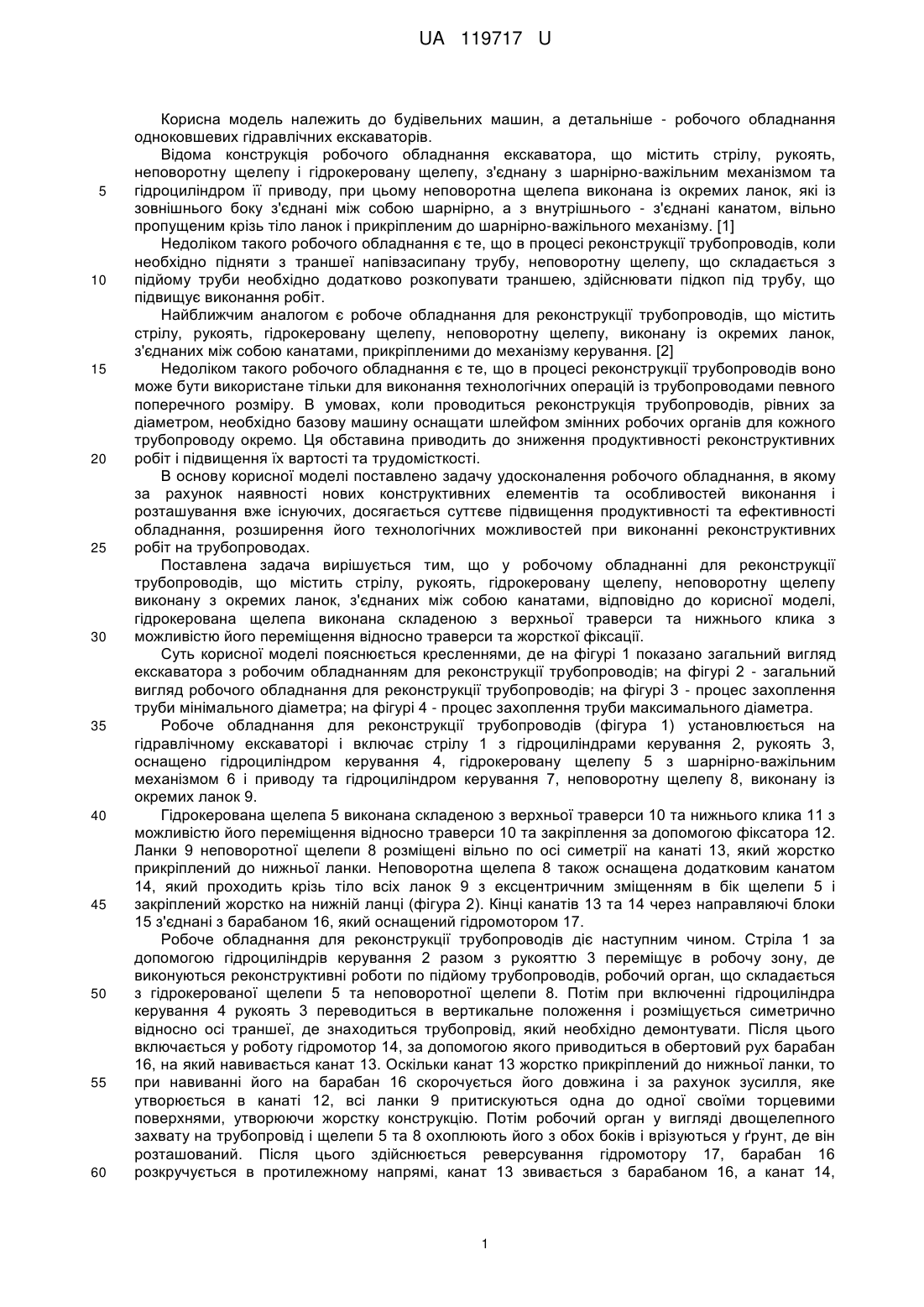

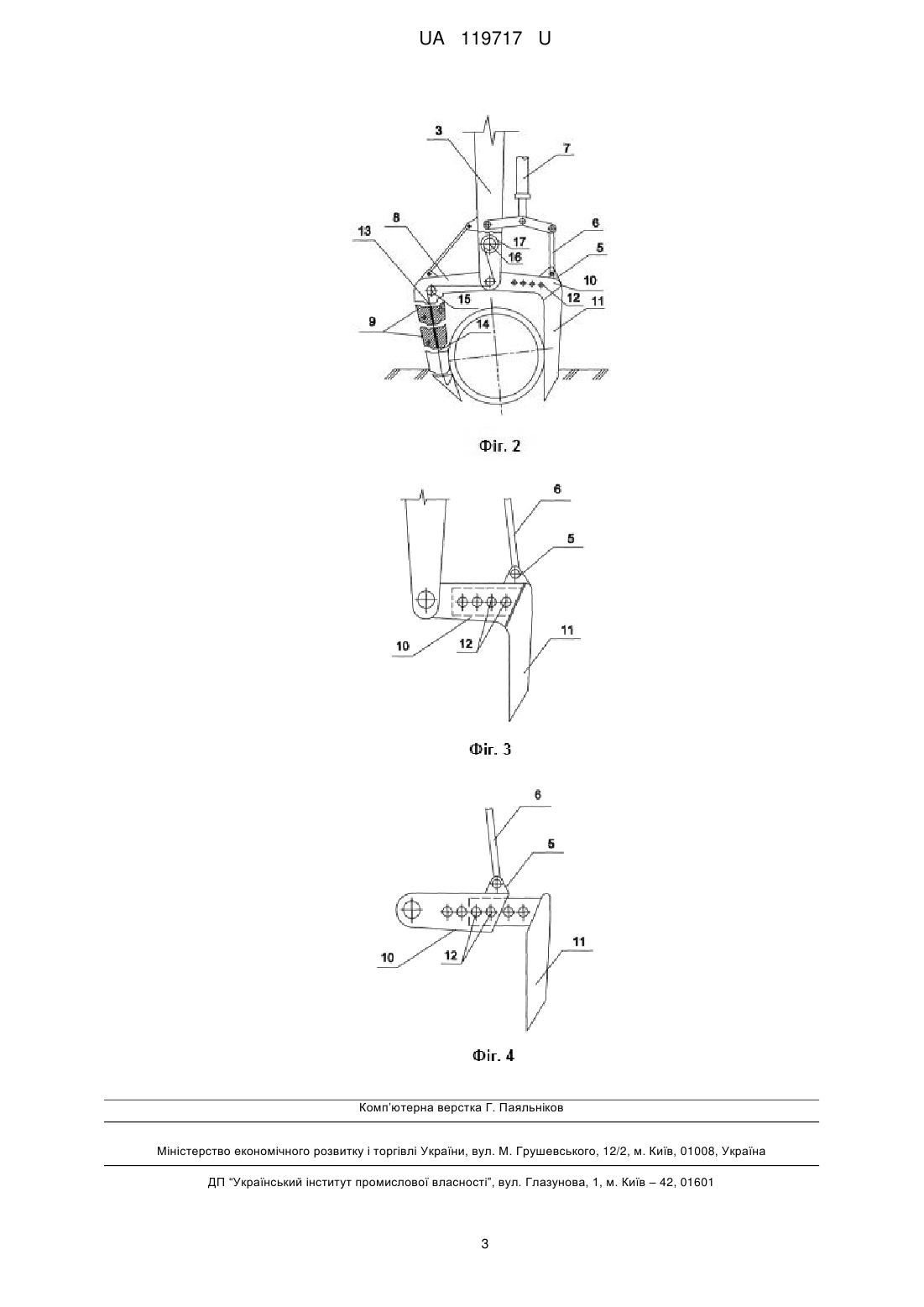

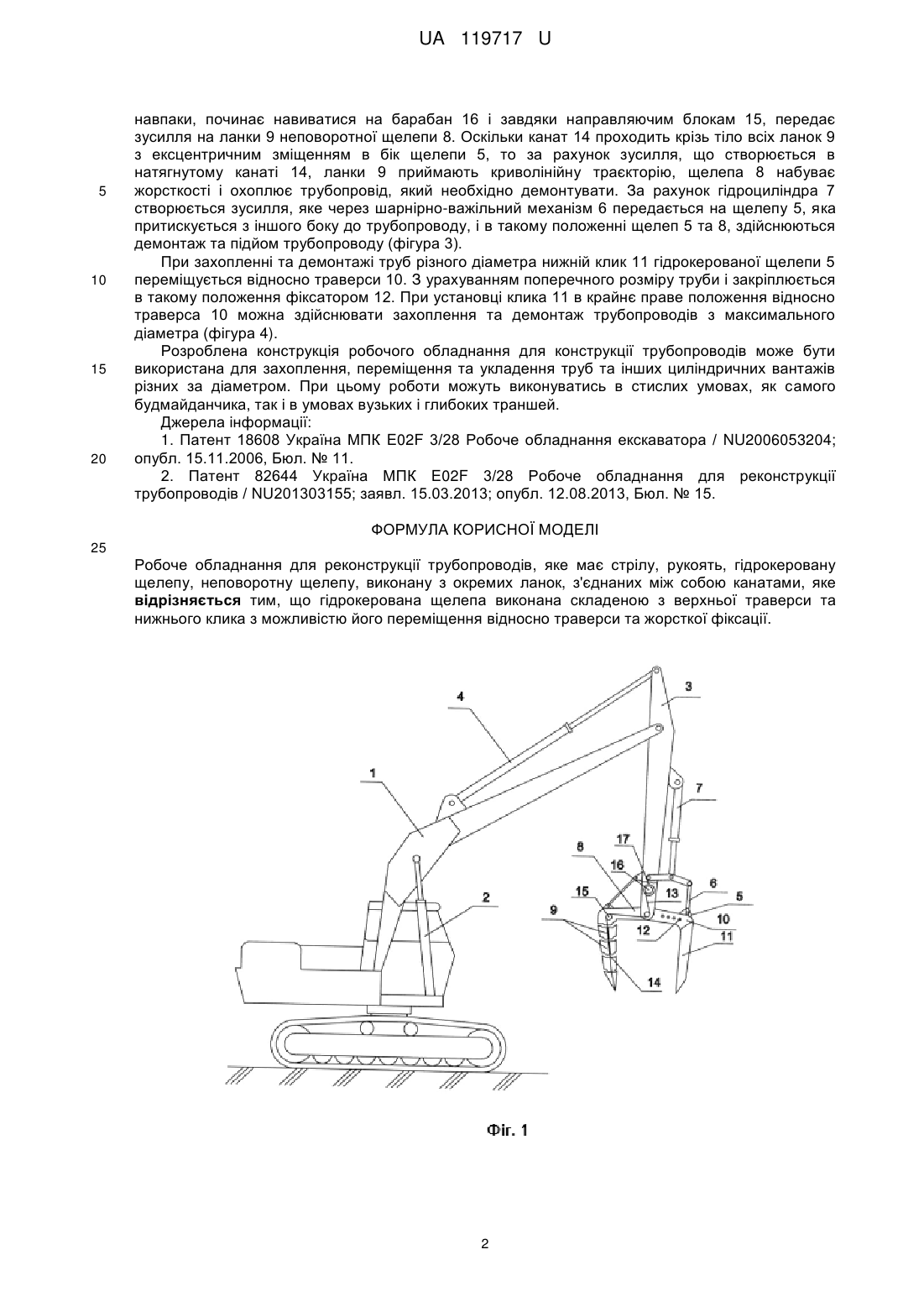

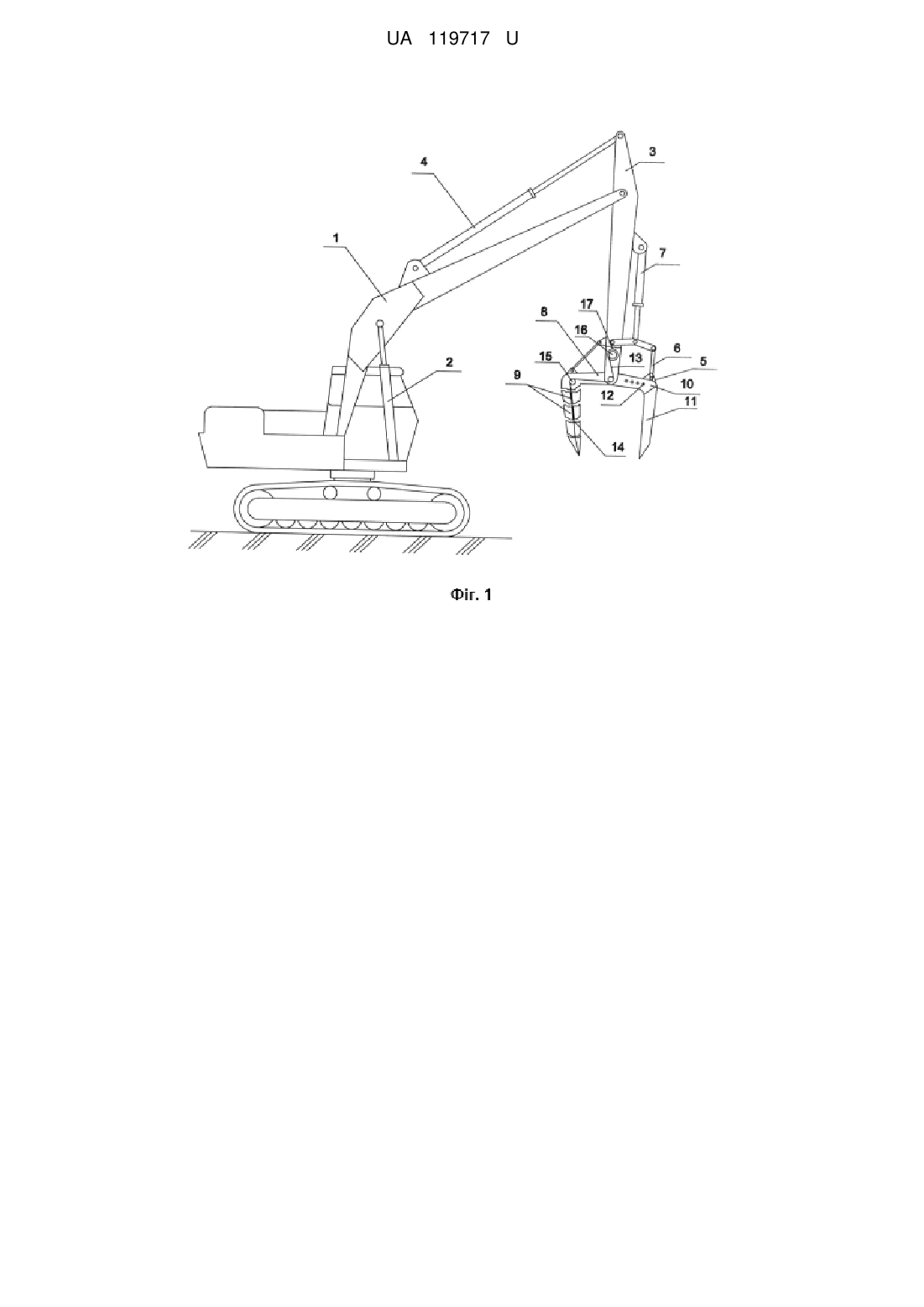

Реферат: Робоче обладнання для реконструкції трубопроводів має стрілу, рукоять, гідрокеровану щелепу, неповоротну щелепу, виконану з окремих ланок, з'єднаних між собою канатами. Гідрокерована щелепа виконана складеною з верхньої траверси та нижнього клика з можливістю його переміщення відносно траверси та жорсткої фіксації. UA 119717 U (54) РОБОЧЕ ОБЛАДНАННЯ ДЛЯ РЕКОНСТРУКЦІЇ ТРУБОПРОВОДІВ UA 119717 U UA 119717 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельних машин, а детальніше - робочого обладнання одноковшевих гідравлічних екскаваторів. Відома конструкція робочого обладнання екскаватора, що містить стрілу, рукоять, неповоротну щелепу і гідрокеровану щелепу, з'єднану з шарнірно-важільним механізмом та гідроциліндром її приводу, при цьому неповоротна щелепа виконана із окремих ланок, які із зовнішнього боку з'єднані між собою шарнірно, а з внутрішнього - з'єднані канатом, вільно пропущеним крізь тіло ланок і прикріпленим до шарнірно-важільного механізму. [1] Недоліком такого робочого обладнання є те, що в процесі реконструкції трубопроводів, коли необхідно підняти з траншеї напівзасипану трубу, неповоротну щелепу, що складається з підйому труби необхідно додатково розкопувати траншею, здійснювати підкоп під трубу, що підвищує виконання робіт. Найближчим аналогом є робоче обладнання для реконструкції трубопроводів, що містить стрілу, рукоять, гідрокеровану щелепу, неповоротну щелепу, виконану із окремих ланок, з'єднаних між собою канатами, прикріпленими до механізму керування. [2] Недоліком такого робочого обладнання є те, що в процесі реконструкції трубопроводів воно може бути використане тільки для виконання технологічних операцій із трубопроводами певного поперечного розміру. В умовах, коли проводиться реконструкція трубопроводів, рівних за діаметром, необхідно базову машину оснащати шлейфом змінних робочих органів для кожного трубопроводу окремо. Ця обставина приводить до зниження продуктивності реконструктивних робіт і підвищення їх вартості та трудомісткості. В основу корисної моделі поставлено задачу удосконалення робочого обладнання, в якому за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих, досягається суттєве підвищення продуктивності та ефективності обладнання, розширення його технологічних можливостей при виконанні реконструктивних робіт на трубопроводах. Поставлена задача вирішується тим, що у робочому обладнанні для реконструкції трубопроводів, що містить стрілу, рукоять, гідрокеровану щелепу, неповоротну щелепу виконану з окремих ланок, з'єднаних між собою канатами, відповідно до корисної моделі, гідрокерована щелепа виконана складеною з верхньої траверси та нижнього клика з можливістю його переміщення відносно траверси та жорсткої фіксації. Суть корисної моделі пояснюється кресленнями, де на фігурі 1 показано загальний вигляд екскаватора з робочим обладнанням для реконструкції трубопроводів; на фігурі 2 - загальний вигляд робочого обладнання для реконструкції трубопроводів; на фігурі 3 - процес захоплення труби мінімального діаметра; на фігурі 4 - процес захоплення труби максимального діаметра. Робоче обладнання для реконструкції трубопроводів (фігура 1) установлюється на гідравлічному екскаваторі і включає стрілу 1 з гідроциліндрами керування 2, рукоять 3, оснащено гідроциліндром керування 4, гідрокеровану щелепу 5 з шарнірно-важільним механізмом 6 і приводу та гідроциліндром керування 7, неповоротну щелепу 8, виконану із окремих ланок 9. Гідрокерована щелепа 5 виконана складеною з верхньої траверси 10 та нижнього клика 11 з можливістю його переміщення відносно траверси 10 та закріплення за допомогою фіксатора 12. Ланки 9 неповоротної щелепи 8 розміщені вільно по осі симетрії на канаті 13, який жорстко прикріплений до нижньої ланки. Неповоротна щелепа 8 також оснащена додатковим канатом 14, який проходить крізь тіло всіх ланок 9 з ексцентричним зміщенням в бік щелепи 5 і закріплений жорстко на нижній ланці (фігура 2). Кінці канатів 13 та 14 через направляючі блоки 15 з'єднані з барабаном 16, який оснащений гідромотором 17. Робоче обладнання для реконструкції трубопроводів діє наступним чином. Стріла 1 за допомогою гідроциліндрів керування 2 разом з рукояттю 3 переміщує в робочу зону, де виконуються реконструктивні роботи по підйому трубопроводів, робочий орган, що складається з гідрокерованої щелепи 5 та неповоротної щелепи 8. Потім при включенні гідроциліндра керування 4 рукоять 3 переводиться в вертикальне положення і розміщується симетрично відносно осі траншеї, де знаходиться трубопровід, який необхідно демонтувати. Після цього включається у роботу гідромотор 14, за допомогою якого приводиться в обертовий рух барабан 16, на який навивається канат 13. Оскільки канат 13 жорстко прикріплений до нижньої ланки, то при навиванні його на барабан 16 скорочується його довжина і за рахунок зусилля, яке утворюється в канаті 12, всі ланки 9 притискуються одна до одної своїми торцевими поверхнями, утворюючи жорстку конструкцію. Потім робочий орган у вигляді двощелепного захвату на трубопровід і щелепи 5 та 8 охоплюють його з обох боків і врізуються у ґрунт, де він розташований. Після цього здійснюється реверсування гідромотору 17, барабан 16 розкручується в протилежному напрямі, канат 13 звивається з барабаном 16, а канат 14, 1 UA 119717 U 5 10 15 20 навпаки, починає навиватися на барабан 16 і завдяки направляючим блокам 15, передає зусилля на ланки 9 неповоротної щелепи 8. Оскільки канат 14 проходить крізь тіло всіх ланок 9 з ексцентричним зміщенням в бік щелепи 5, то за рахунок зусилля, що створюється в натягнутому канаті 14, ланки 9 приймають криволінійну траєкторію, щелепа 8 набуває жорсткості і охоплює трубопровід, який необхідно демонтувати. За рахунок гідроциліндра 7 створюється зусилля, яке через шарнірно-важільний механізм 6 передається на щелепу 5, яка притискується з іншого боку до трубопроводу, і в такому положенні щелеп 5 та 8, здійснюються демонтаж та підйом трубопроводу (фігура 3). При захопленні та демонтажі труб різного діаметра нижній клик 11 гідрокерованої щелепи 5 переміщується відносно траверси 10. З урахуванням поперечного розміру труби і закріплюється в такому положення фіксатором 12. При установці клика 11 в крайнє праве положення відносно траверса 10 можна здійснювати захоплення та демонтаж трубопроводів з максимального діаметра (фігура 4). Розроблена конструкція робочого обладнання для конструкції трубопроводів може бути використана для захоплення, переміщення та укладення труб та інших циліндричних вантажів різних за діаметром. При цьому роботи можуть виконуватись в стислих умовах, як самого будмайданчика, так і в умовах вузьких і глибоких траншей. Джерела інформації: 1. Патент 18608 Україна МПК E02F 3/28 Робоче обладнання екскаватора / NU2006053204; опубл. 15.11.2006, Бюл. № 11. 2. Патент 82644 Україна МПК E02F 3/28 Робоче обладнання для реконструкції трубопроводів / NU201303155; заявл. 15.03.2013; опубл. 12.08.2013, Бюл. № 15. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Робоче обладнання для реконструкції трубопроводів, яке має стрілу, рукоять, гідрокеровану щелепу, неповоротну щелепу, виконану з окремих ланок, з'єднаних між собою канатами, яке відрізняється тим, що гідрокерована щелепа виконана складеною з верхньої траверси та нижнього клика з можливістю його переміщення відносно траверси та жорсткої фіксації. 2 UA 119717 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
