Гідравлічний екскаватор

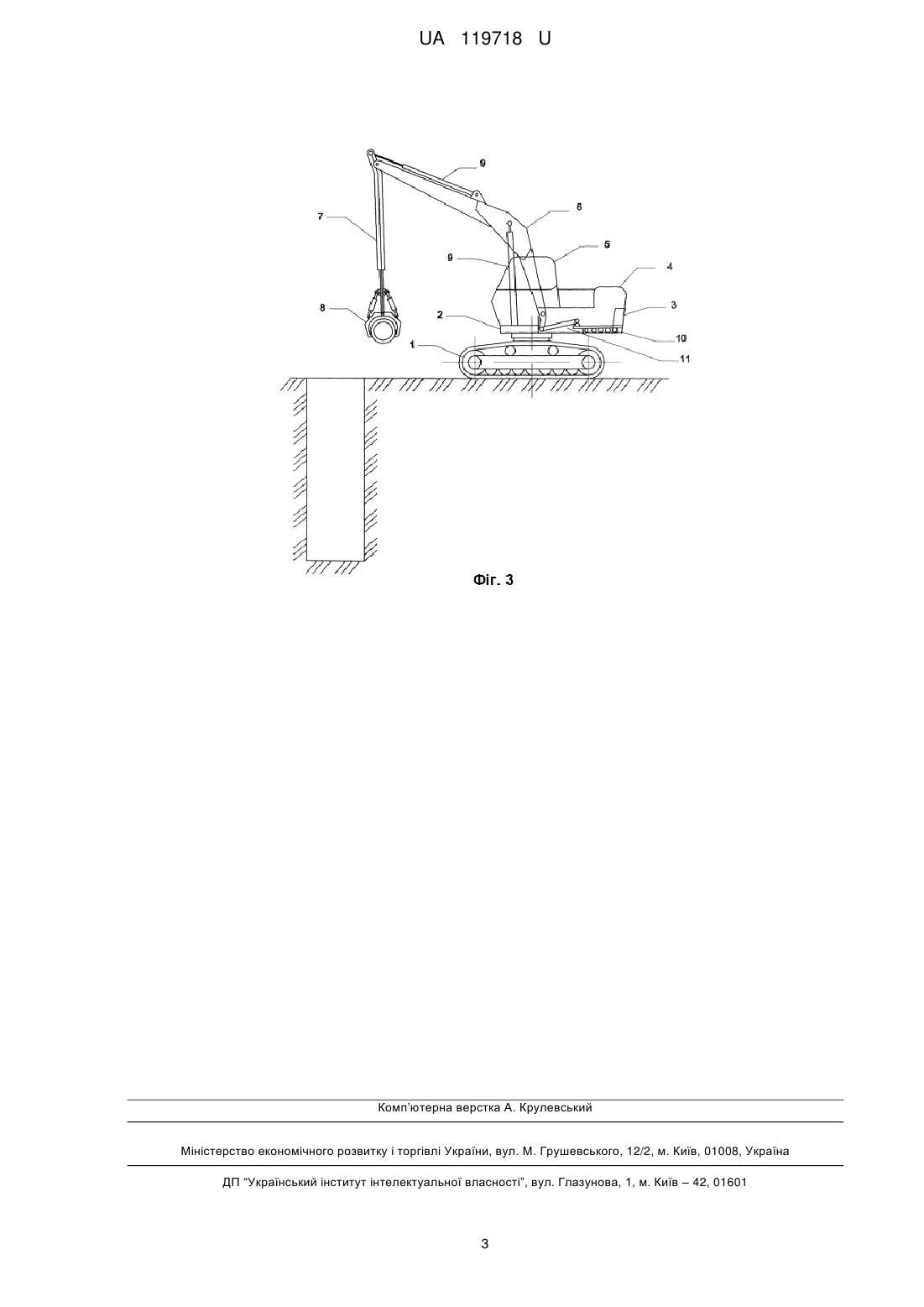

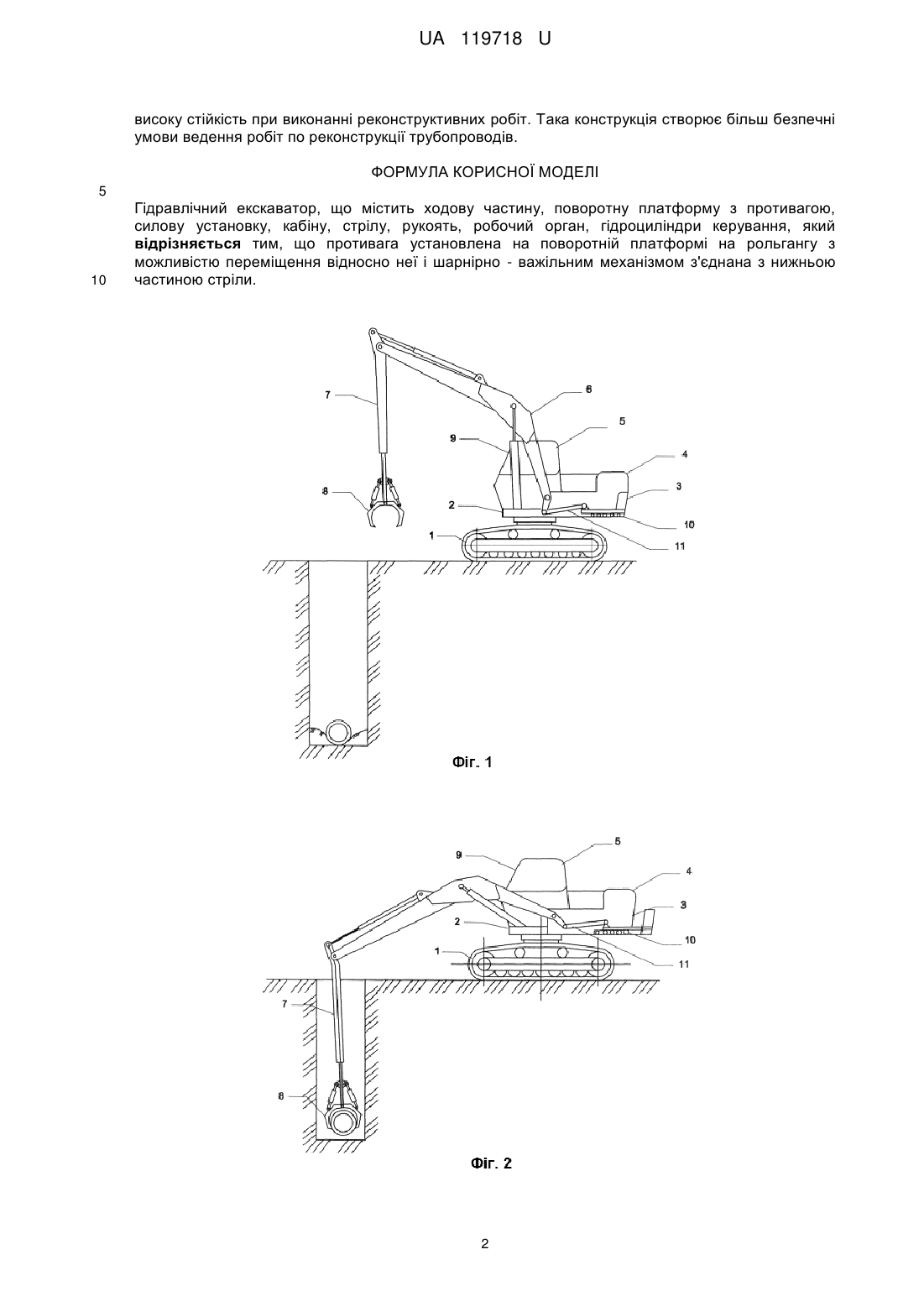

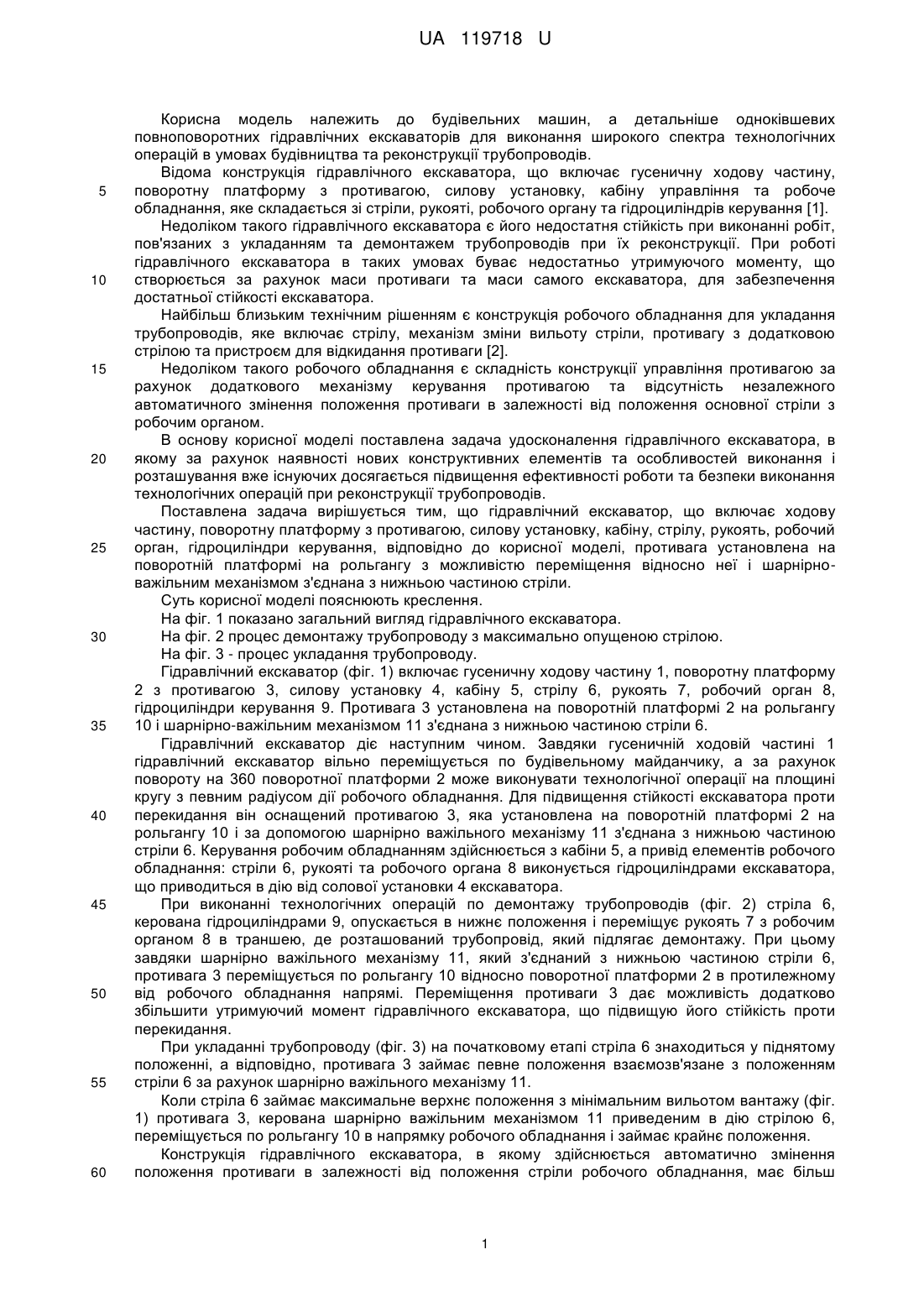

Реферат: Гідравлічний екскаватор містить ходову частину, поворотну платформу з противагою, силову установку, кабіну, стрілу, рукоять, робочий орган, гідроциліндри керування. Противага установлена на поворотній платформі на рольгангу з можливістю переміщення відносно неї і шарнірно - важільним механізмом з'єднана з нижньою частиною стріли. UA 119718 U (54) ГІДРАВЛІЧНИЙ ЕКСКАВАТОР UA 119718 U UA 119718 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельних машин, а детальніше одноківшевих повноповоротних гідравлічних екскаваторів для виконання широкого спектра технологічних операцій в умовах будівництва та реконструкції трубопроводів. Відома конструкція гідравлічного екскаватора, що включає гусеничну ходову частину, поворотну платформу з противагою, силову установку, кабіну управління та робоче обладнання, яке складається зі стріли, рукояті, робочого органу та гідроциліндрів керування [1]. Недоліком такого гідравлічного екскаватора є його недостатня стійкість при виконанні робіт, пов'язаних з укладанням та демонтажем трубопроводів при їх реконструкції. При роботі гідравлічного екскаватора в таких умовах буває недостатньо утримуючого моменту, що створюється за рахунок маси противаги та маси самого екскаватора, для забезпечення достатньої стійкості екскаватора. Найбільш близьким технічним рішенням є конструкція робочого обладнання для укладання трубопроводів, яке включає стрілу, механізм зміни вильоту стріли, противагу з додатковою стрілою та пристроєм для відкидання противаги [2]. Недоліком такого робочого обладнання є складність конструкції управління противагою за рахунок додаткового механізму керування противагою та відсутність незалежного автоматичного змінення положення противаги в залежності від положення основної стріли з робочим органом. В основу корисної моделі поставлена задача удосконалення гідравлічного екскаватора, в якому за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих досягається підвищення ефективності роботи та безпеки виконання технологічних операцій при реконструкції трубопроводів. Поставлена задача вирішується тим, що гідравлічний екскаватор, що включає ходову частину, поворотну платформу з противагою, силову установку, кабіну, стрілу, рукоять, робочий орган, гідроциліндри керування, відповідно до корисної моделі, противага установлена на поворотній платформі на рольгангу з можливістю переміщення відносно неї і шарнірноважільним механізмом з'єднана з нижньою частиною стріли. Суть корисної моделі пояснюють креслення. На фіг. 1 показано загальний вигляд гідравлічного екскаватора. На фіг. 2 процес демонтажу трубопроводу з максимально опущеною стрілою. На фіг. 3 - процес укладання трубопроводу. Гідравлічний екскаватор (фіг. 1) включає гусеничну ходову частину 1, поворотну платформу 2 з противагою 3, силову установку 4, кабіну 5, стрілу 6, рукоять 7, робочий орган 8, гідроциліндри керування 9. Противага 3 установлена на поворотній платформі 2 на рольгангу 10 і шарнірно-важільним механізмом 11 з'єднана з нижньою частиною стріли 6. Гідравлічний екскаватор діє наступним чином. Завдяки гусеничній ходовій частині 1 гідравлічний екскаватор вільно переміщується по будівельному майданчику, а за рахунок повороту на 360 поворотної платформи 2 може виконувати технологічної операції на площині кругу з певним радіусом дії робочого обладнання. Для підвищення стійкості екскаватора проти перекидання він оснащений противагою 3, яка установлена на поворотній платформі 2 на рольгангу 10 і за допомогою шарнірно важільного механізму 11 з'єднана з нижньою частиною стріли 6. Керування робочим обладнанням здійснюється з кабіни 5, а привід елементів робочого обладнання: стріли 6, рукояті та робочого органа 8 виконується гідроциліндрами екскаватора, що приводиться в дію від солової установки 4 екскаватора. При виконанні технологічних операцій по демонтажу трубопроводів (фіг. 2) стріла 6, керована гідроциліндрами 9, опускається в нижнє положення і переміщує рукоять 7 з робочим органом 8 в траншею, де розташований трубопровід, який підлягає демонтажу. При цьому завдяки шарнірно важільного механізму 11, який з'єднаний з нижньою частиною стріли 6, противага 3 переміщується по рольгангу 10 відносно поворотної платформи 2 в протилежному від робочого обладнання напрямі. Переміщення противаги 3 дає можливість додатково збільшити утримуючий момент гідравлічного екскаватора, що підвищую його стійкість проти перекидання. При укладанні трубопроводу (фіг. 3) на початковому етапі стріла 6 знаходиться у піднятому положенні, а відповідно, противага 3 займає певне положення взаємозв'язане з положенням стріли 6 за рахунок шарнірно важільного механізму 11. Коли стріла 6 займає максимальне верхнє положення з мінімальним вильотом вантажу (фіг. 1) противага 3, керована шарнірно важільним механізмом 11 приведеним в дію стрілою 6, переміщується по рольгангу 10 в напрямку робочого обладнання і займає крайнє положення. Конструкція гідравлічного екскаватора, в якому здійснюється автоматично змінення положення противаги в залежності від положення стріли робочого обладнання, має більш 1 UA 119718 U високу стійкість при виконанні реконструктивних робіт. Така конструкція створює більш безпечні умови ведення робіт по реконструкції трубопроводів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Гідравлічний екскаватор, що містить ходову частину, поворотну платформу з противагою, силову установку, кабіну, стрілу, рукоять, робочий орган, гідроциліндри керування, який відрізняється тим, що противага установлена на поворотній платформі на рольгангу з можливістю переміщення відносно неї і шарнірно - важільним механізмом з'єднана з нижньою частиною стріли. 2 UA 119718 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
