Гідроножиці інтенсивної дії

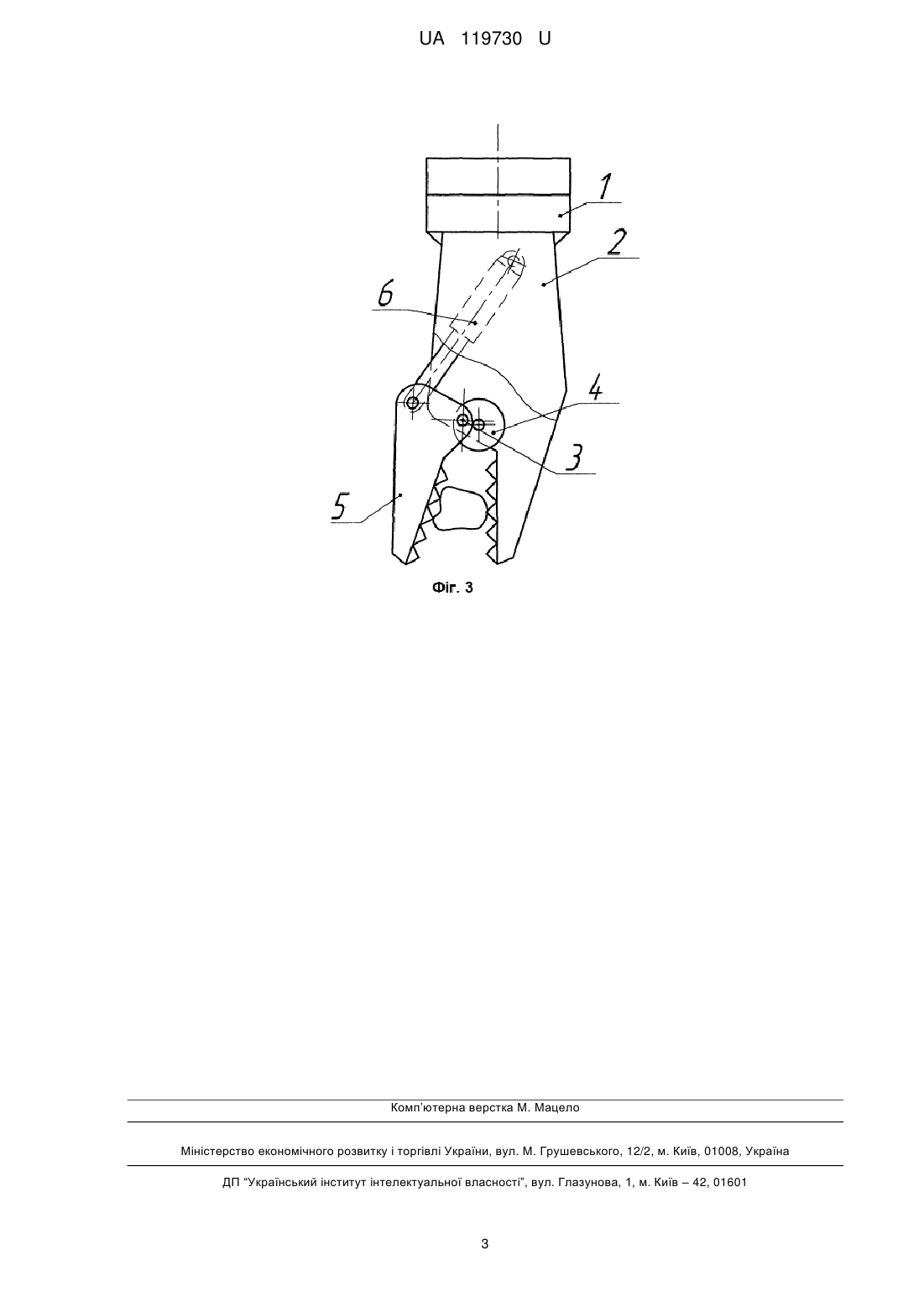

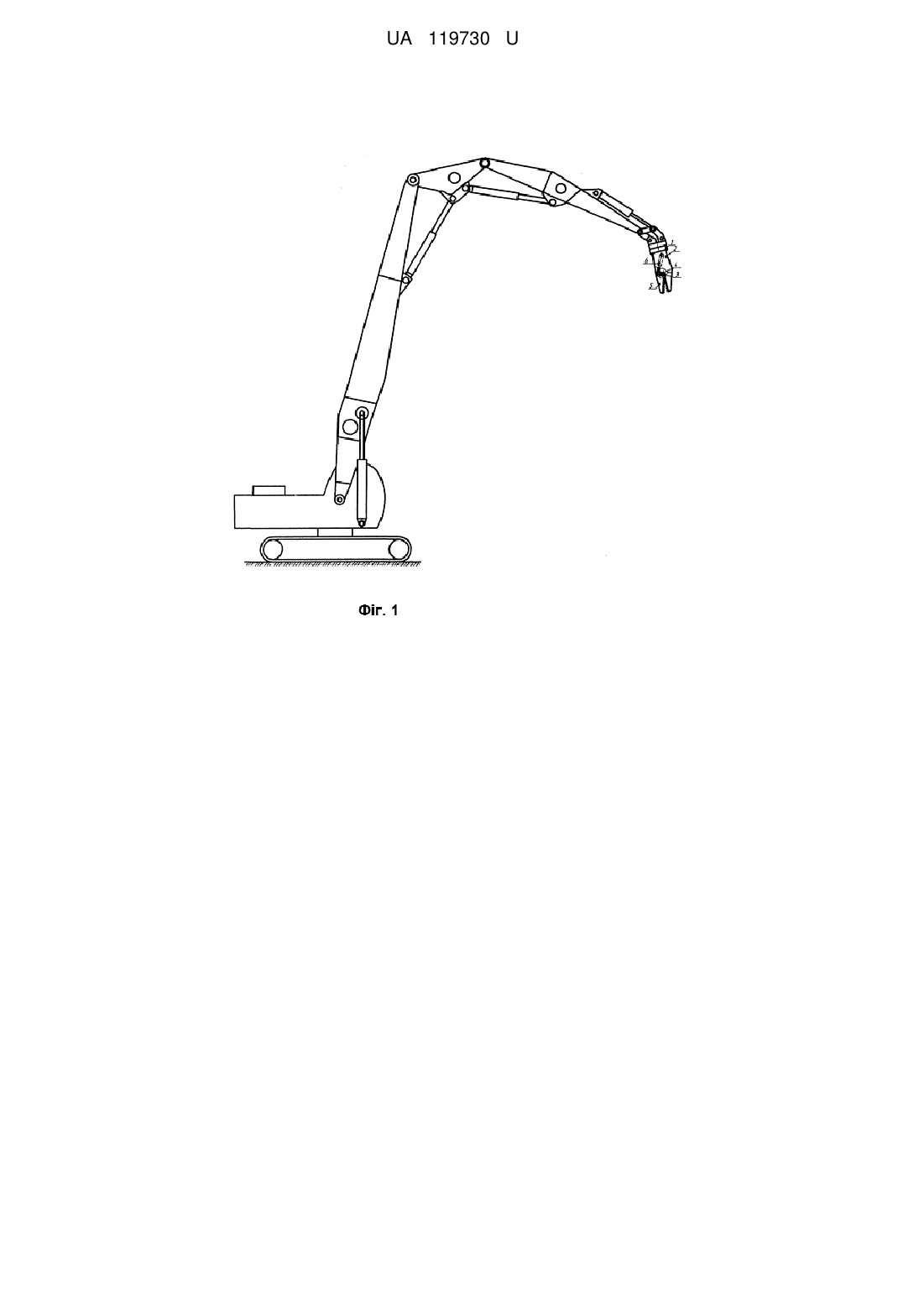

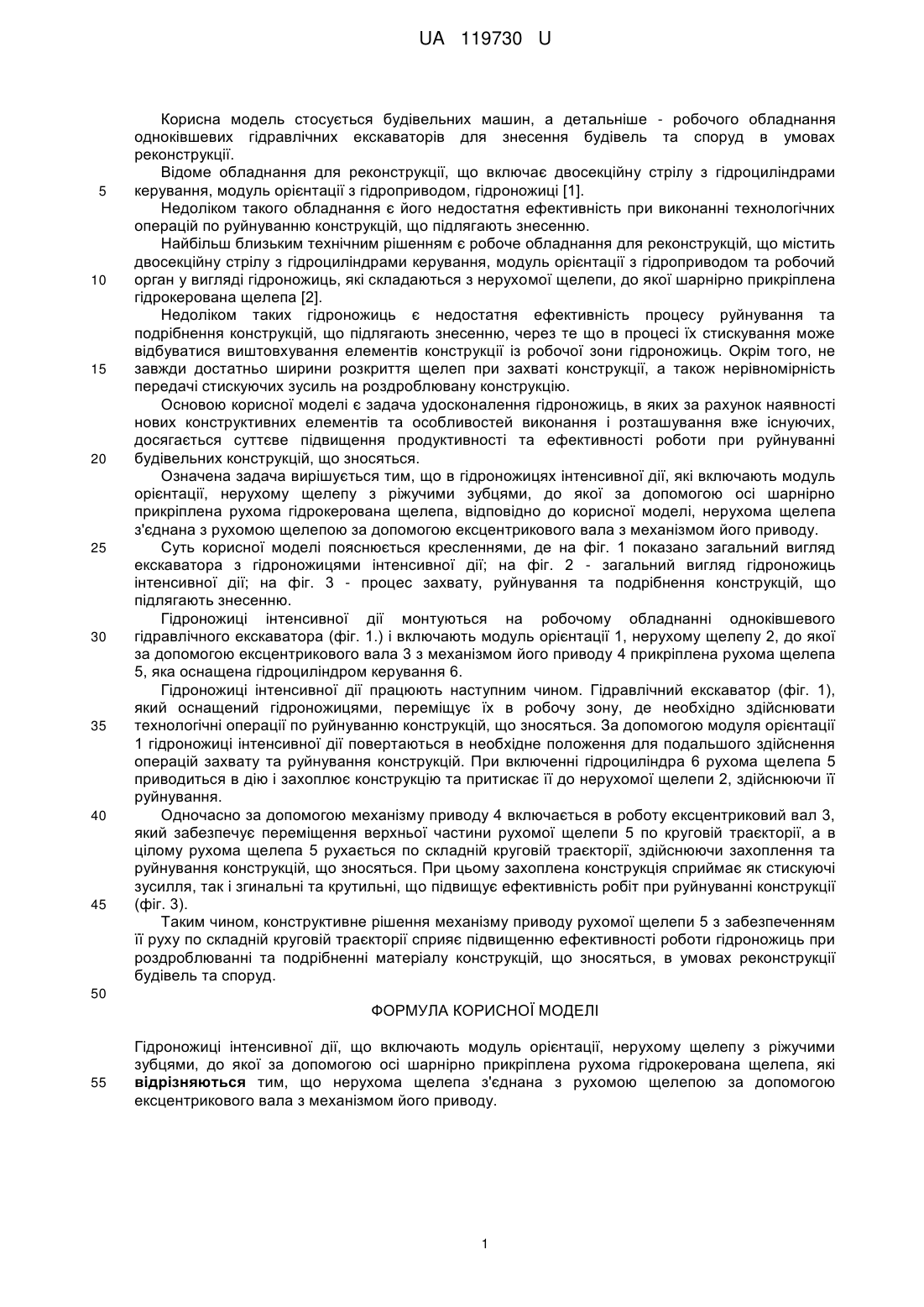

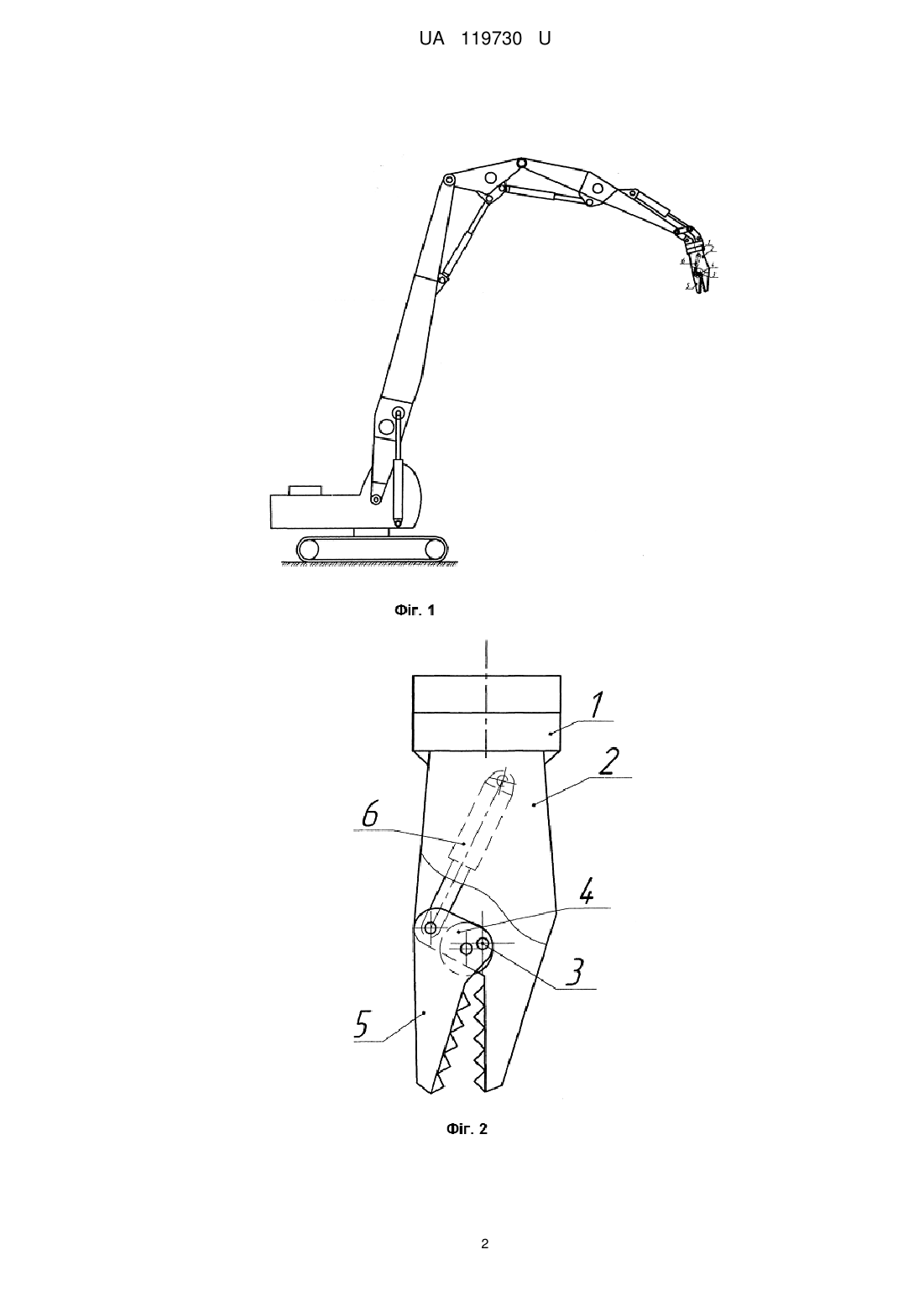

Реферат: Гідроножиці інтенсивної дії включають модуль орієнтації, нерухому щелепу з ріжучими зубцями, до якої за допомогою осі шарнірно прикріплена рухома гідрокерована щелепа. При цьому нерухома щелепа з'єднана з рухомою щелепою за допомогою ексцентрикового вала з механізмом його приводу. UA 119730 U (54) ГІДРОНОЖИЦІ ІНТЕНСИВНОЇ ДІЇ UA 119730 U UA 119730 U 5 10 15 20 25 30 35 40 45 Корисна модель стосується будівельних машин, а детальніше - робочого обладнання одноківшевих гідравлічних екскаваторів для знесення будівель та споруд в умовах реконструкції. Відоме обладнання для реконструкції, що включає двосекційну стрілу з гідроциліндрами керування, модуль орієнтації з гідроприводом, гідроножиці [1]. Недоліком такого обладнання є його недостатня ефективність при виконанні технологічних операцій по руйнуванню конструкцій, що підлягають знесенню. Найбільш близьким технічним рішенням є робоче обладнання для реконструкцій, що містить двосекційну стрілу з гідроциліндрами керування, модуль орієнтації з гідроприводом та робочий орган у вигляді гідроножиць, які складаються з нерухомої щелепи, до якої шарнірно прикріплена гідрокерована щелепа [2]. Недоліком таких гідроножиць є недостатня ефективність процесу руйнування та подрібнення конструкцій, що підлягають знесенню, через те що в процесі їх стискування може відбуватися виштовхування елементів конструкції із робочої зони гідроножиць. Окрім того, не завжди достатньо ширини розкриття щелеп при захваті конструкції, а також нерівномірність передачі стискуючих зусиль на роздроблювану конструкцію. Основою корисної моделі є задача удосконалення гідроножиць, в яких за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих, досягається суттєве підвищення продуктивності та ефективності роботи при руйнуванні будівельних конструкцій, що зносяться. Означена задача вирішується тим, що в гідроножицях інтенсивної дії, які включають модуль орієнтації, нерухому щелепу з ріжучими зубцями, до якої за допомогою осі шарнірно прикріплена рухома гідрокерована щелепа, відповідно до корисної моделі, нерухома щелепа з'єднана з рухомою щелепою за допомогою ексцентрикового вала з механізмом його приводу. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд екскаватора з гідроножицями інтенсивної дії; на фіг. 2 - загальний вигляд гідроножиць інтенсивної дії; на фіг. 3 - процес захвату, руйнування та подрібнення конструкцій, що підлягають знесенню. Гідроножиці інтенсивної дії монтуються на робочому обладнанні одноківшевого гідравлічного екскаватора (фіг. 1.) і включають модуль орієнтації 1, нерухому щелепу 2, до якої за допомогою ексцентрикового вала 3 з механізмом його приводу 4 прикріплена рухома щелепа 5, яка оснащена гідроциліндром керування 6. Гідроножиці інтенсивної дії працюють наступним чином. Гідравлічний екскаватор (фіг. 1), який оснащений гідроножицями, переміщує їх в робочу зону, де необхідно здійснювати технологічні операції по руйнуванню конструкцій, що зносяться. За допомогою модуля орієнтації 1 гідроножиці інтенсивної дії повертаються в необхідне положення для подальшого здійснення операцій захвату та руйнування конструкцій. При включенні гідроциліндра 6 рухома щелепа 5 приводиться в дію і захоплює конструкцію та притискає її до нерухомої щелепи 2, здійснюючи її руйнування. Одночасно за допомогою механізму приводу 4 включається в роботу ексцентриковий вал 3, який забезпечує переміщення верхньої частини рухомої щелепи 5 по круговій траєкторії, а в цілому рухома щелепа 5 рухається по складній круговій траєкторії, здійснюючи захоплення та руйнування конструкцій, що зносяться. При цьому захоплена конструкція сприймає як стискуючі зусилля, так і згинальні та крутильні, що підвищує ефективність робіт при руйнуванні конструкції (фіг. 3). Таким чином, конструктивне рішення механізму приводу рухомої щелепи 5 з забезпеченням її руху по складній круговій траєкторії сприяє підвищенню ефективності роботи гідроножиць при роздроблюванні та подрібненні матеріалу конструкцій, що зносяться, в умовах реконструкції будівель та споруд. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Гідроножиці інтенсивної дії, що включають модуль орієнтації, нерухому щелепу з ріжучими зубцями, до якої за допомогою осі шарнірно прикріплена рухома гідрокерована щелепа, які відрізняються тим, що нерухома щелепа з'єднана з рухомою щелепою за допомогою ексцентрикового вала з механізмом його приводу. 1 UA 119730 U 2 UA 119730 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
