Гідроножиці віброударної дії

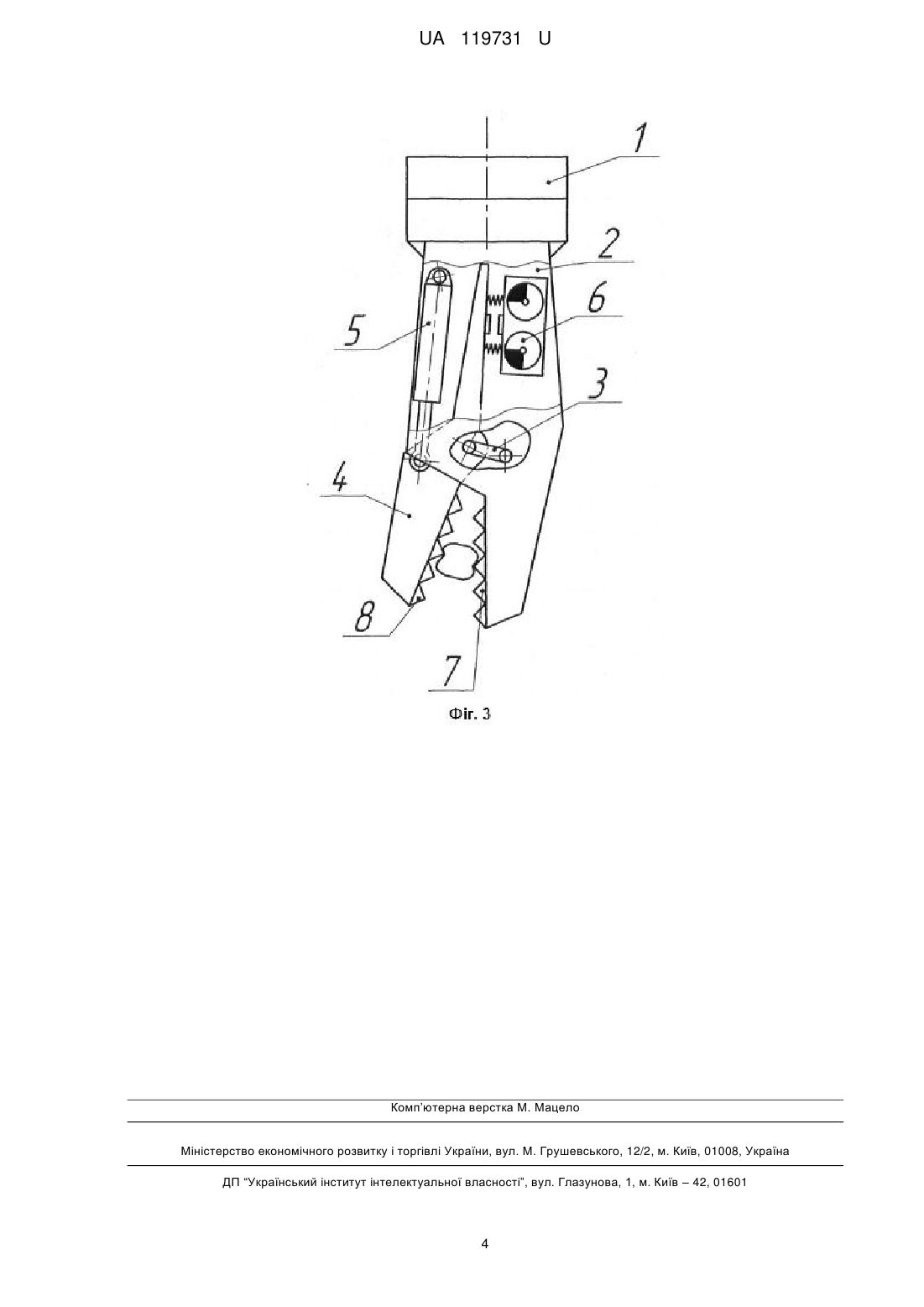

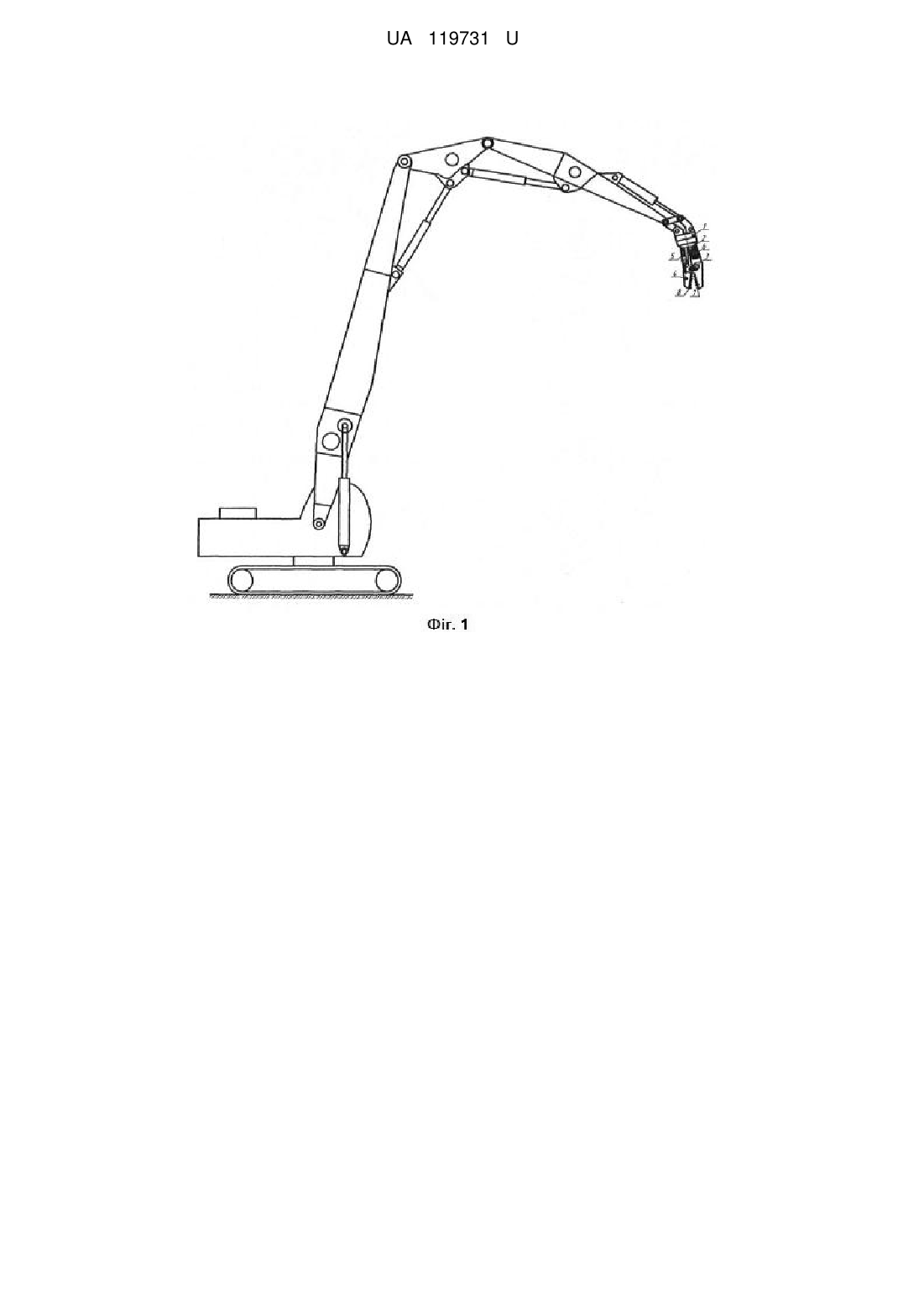

Реферат: Гідроножиці віброударної дії включають модуль орієнтації, нерухому щелепу з ріжучими зубцями, до якої шарнірно прикріплена рухома щелепа з ріжучими зубцями, оснащена гідроциліндром керування. Рухома щелепа з'єднана з нерухомою щелепою допоміжною тягою і оснащена вібромолотом. UA 119731 U (54) ГІДРОНОЖИЦІ ВІБРОУДАРНОЇ ДІЇ UA 119731 U UA 119731 U 5 10 15 20 25 30 35 40 45 Корисна модель стосується будівельних машин, а детальніше - робочого обладнання одноківшевих гідравлічних екскаваторів для знесення будівель та споруд в умовах реконструкції. Відоме обладнання для реконструкції, що включає двосекційну стрілу з гідроциліндрами керування, модуль орієнтації з гідроприводом, та дві гідрокеровані щелепи [1]. Недоліком такого обладнання є його недостатня ефективність при виконанні технологічних операцій по руйнуванню конструкцій, що підлягають знесенню. Найбільш близьким технічним рішенням є робоче обладнання для реконструкції, що включає гідроножиці, які складаються з нерухомої щелепи, до якої шарнірно прикріплена гідрокерована щелепа [2]. Недоліком таких гідроножиць є недостатня ефективність процесу руйнування та подрібнення конструкцій, що підлягають знесенню, через те що руйнування конструкцій здійснюється тільки шляхом їх стискування без динамічних навантажень. Основою корисної моделі є задача удосконалення гідроножиць віброударної дії, в яких за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих, досягається суттєве підвищення продуктивності та ефективності їх роботи. Означена задача вирішується тим, що в гідроножицях віброударної дії, що включають модуль орієнтації, нерухому щелепу з ріжучими зубцями, до якої шарнірно прикріплена рухома щелепа з ріжучими зубцями, оснащена гідроциліндром керування, відповідно до корисної моделі, рухома щелепа з'єднана з нерухомою щелепою допоміжною тягою і оснащена вібромолотом. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд екскаватора з гідроножицями віброударної дії; на фіг. 2 - загальний вигляд гідроножиць віброударної дії; на фіг. 3 - процес захвату, руйнування та подрібнення конструкцій що підлягають знесенню. Гідроножиці віброударної дії установлюються на екскаваторі (фіг. 1.) і включають модуль орієнтації 1, нерухому щелепу 2 з ріжучими зубцями 7 та рухому 4 з ріжучими зубцями 8, яка за допомогою тяги 3 прикріплена до нерухомої щелепи 2, і оснащена вібромолотом 6 та гідроциліндром керування 5 (фіг. 2). Гідроножиці віброударної дії діють наступним чином. Гідравлічний екскаватор (фіг. 1), який оснащений гідроножицями віброударної дії, переміщує їх в робочу зону, де необхідно здійснювати технологічні операції по руйнуванню конструкцій, що зносяться. За допомогою модуля орієнтації 1 гідроножиці віброударної дії повертаються в необхідне положення для подальшого здійснення операцій захвату та руйнування конструкцій. При включенні гідроциліндра 5 рухома щелепа 4 приводиться в дію і здійснює захват конструкції та притиснення її до нерухомої щелепи 2. При цьому зубці 7, 8 передають стискуюче зусилля на захоплену конструкцію, що призводить до її руйнування та подрібнення (фіг. 3). Одночасно при включенні вібромолота 6 відбувається передача ударних навантажень на рухому щелепу 4 та захвачену конструкцію, що відповідно сприяє підвищенню ефективності її руйнування. Таким чином, конструктивне рішення механізму передачі ударних навантажень на рухому щелепу 4 сприяє підвищенню ефективності роботи гідроножиць при роздроблюванні та подрібненні матеріалу конструкцій, що зносяться, в умовах реконструкцій будівель та споруд. Джерела інформації: 1. Френкель Г. Ю. Роботизация процессов в строительстве. - М.: Стройиздат, 1987,с. 78, рис. 17. 2. Шестопалов К. К. Подъемно - транспортные строительные и дорожные машины и оборудование. - М.: Мастерство 2002, с. 152, рис. 5.70. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Гідроножиці віброударної дії, що включають модуль орієнтації, нерухому щелепу з ріжучими зубцями, до якої шарнірно прикріплена рухома щелепа з ріжучими зубцями, оснащена гідроциліндром керування, які відрізняються тим, що рухома щелепа з'єднана з нерухомою щелепою допоміжною тягою і оснащена вібромолотом. 1 UA 119731 U 2 UA 119731 U 3 UA 119731 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
