Причіп трелювальний

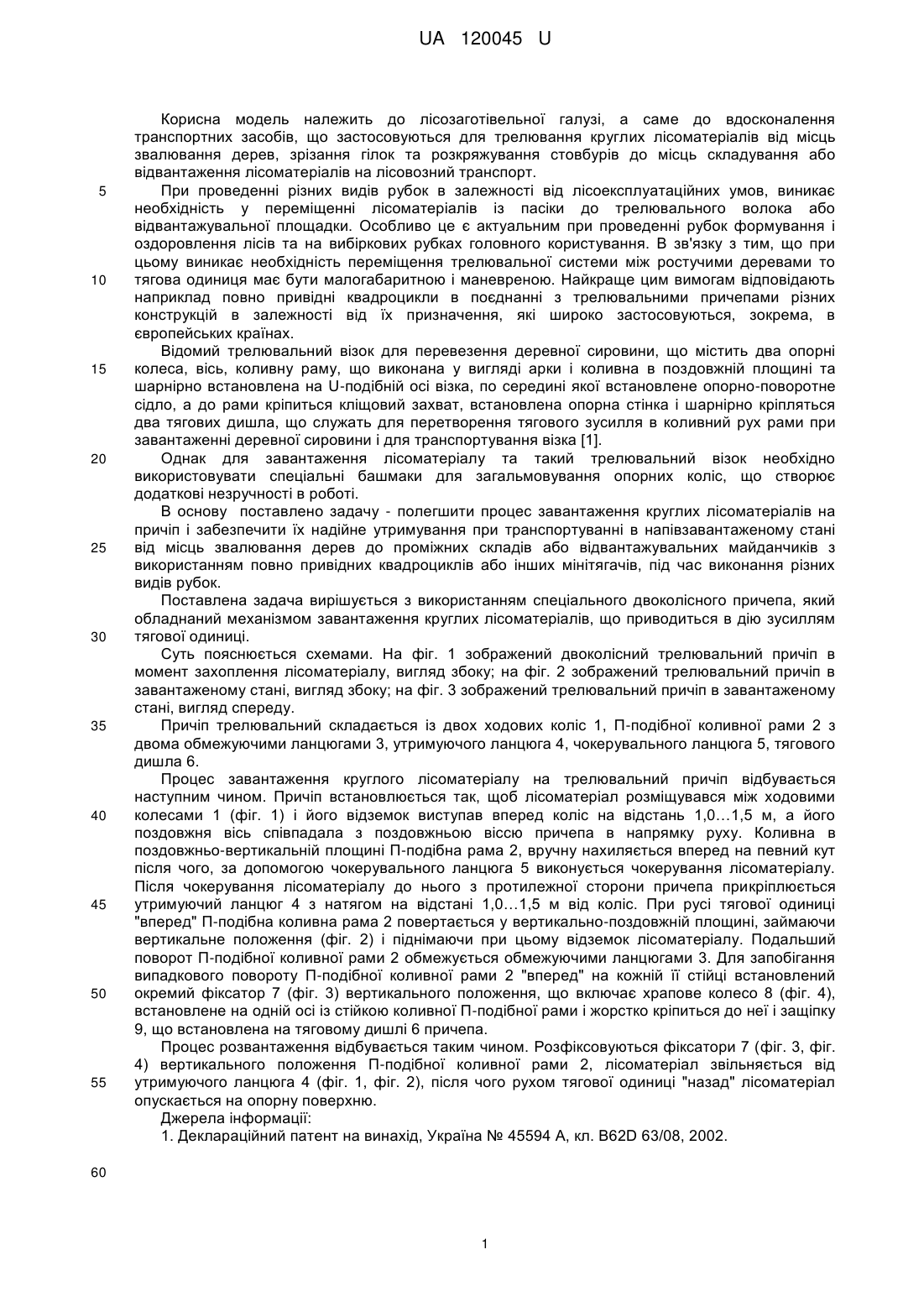

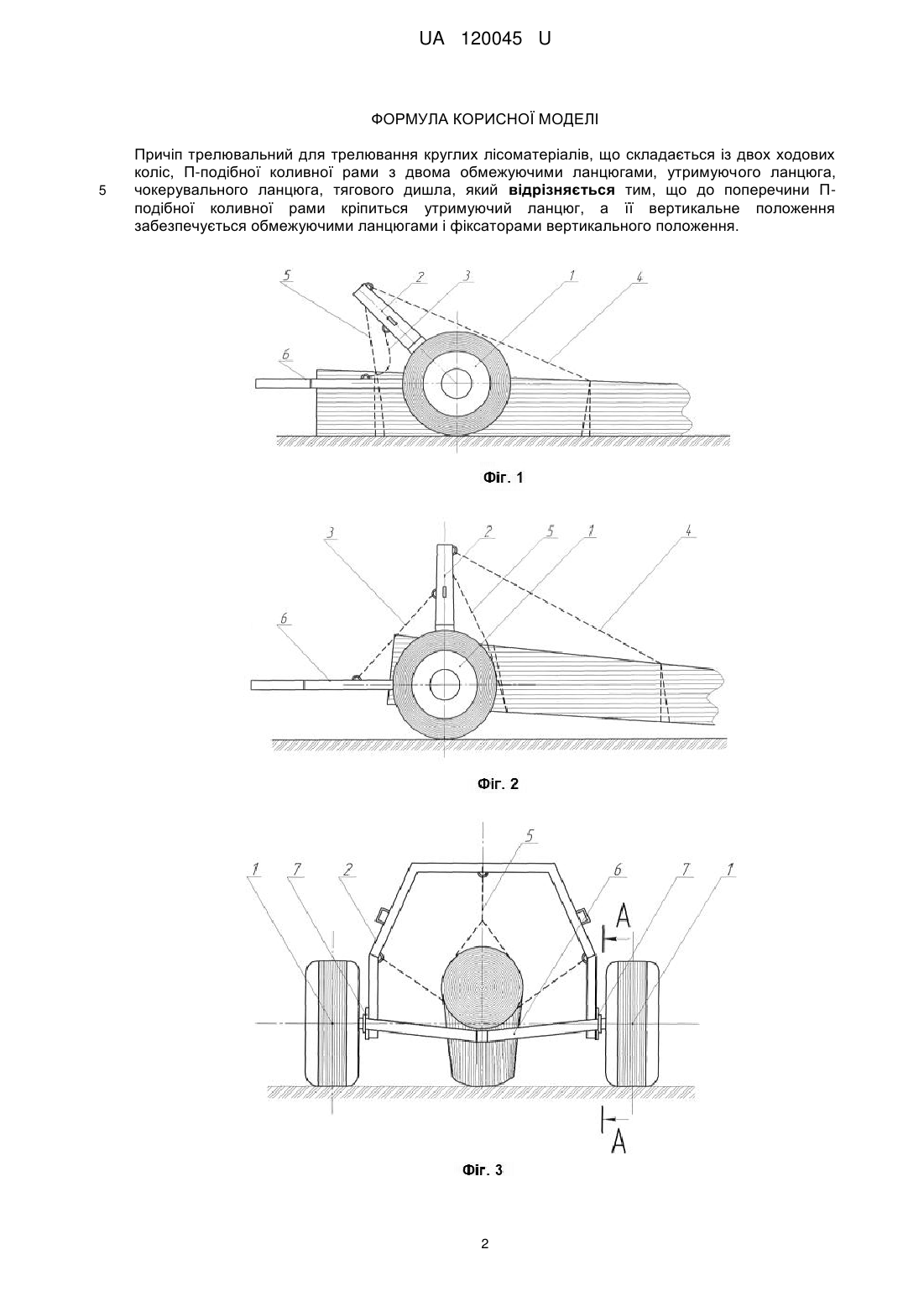

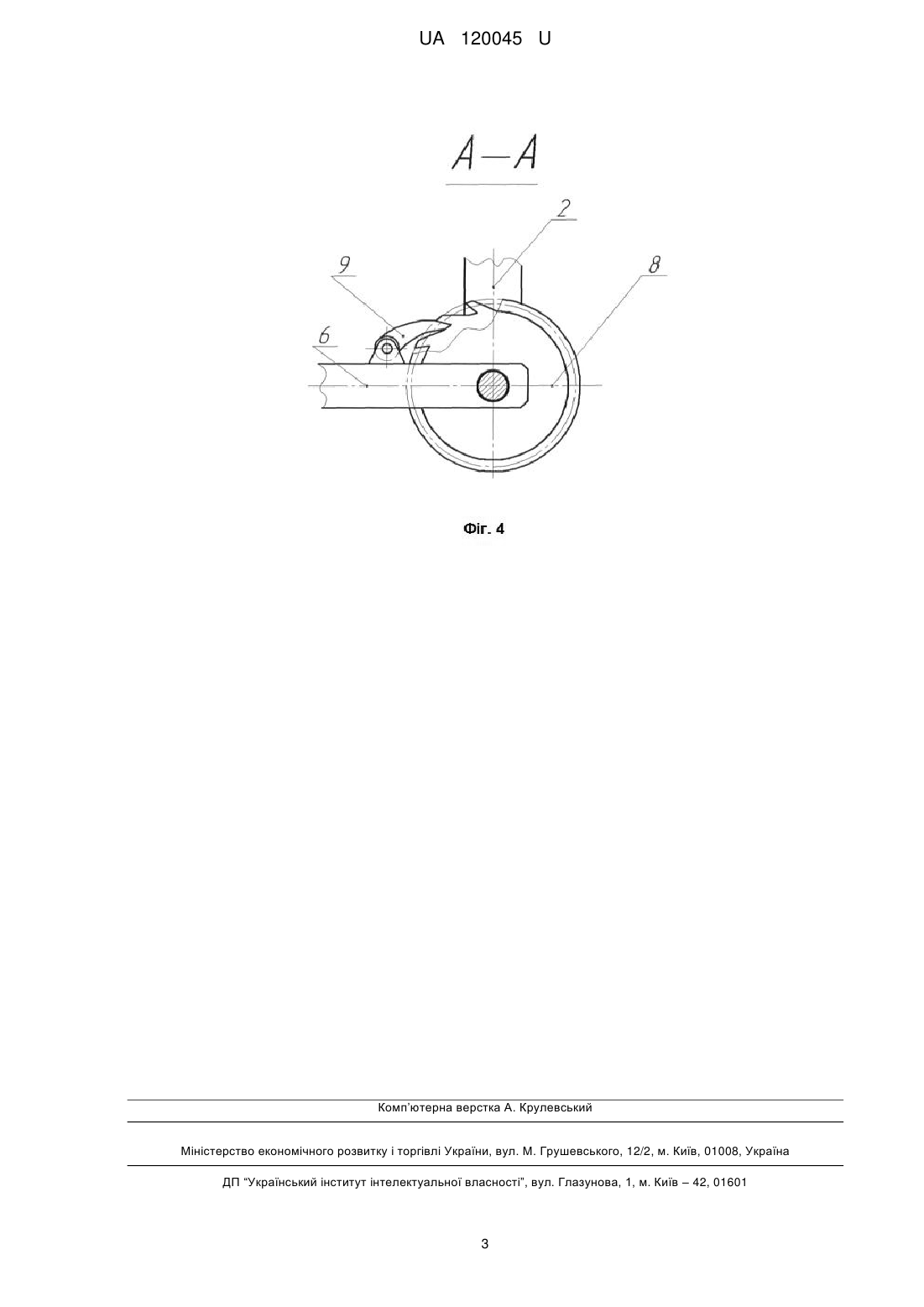

Реферат: Причіп трелювальний для трелювання круглих лісоматеріалів, що складається із двох ходових коліс, П-подібної коливної рами з двома обмежуючими ланцюгами, утримуючого ланцюга, чокерувального ланцюга, тягового дишла, причому до поперечини П-подібної коливної рами кріпиться утримуючий ланцюг, а її вертикальне положення забезпечується обмежуючими ланцюгами і фіксаторами вертикального положення. UA 120045 U (54) ПРИЧІП ТРЕЛЮВАЛЬНИЙ UA 120045 U UA 120045 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до лісозаготівельної галузі, а саме до вдосконалення транспортних засобів, що застосовуються для трелювання круглих лісоматеріалів від місць звалювання дерев, зрізання гілок та розкряжування стовбурів до місць складування або відвантаження лісоматеріалів на лісовозний транспорт. При проведенні різних видів рубок в залежності від лісоексплуатаційних умов, виникає необхідність у переміщенні лісоматеріалів із пасіки до трелювального волока або відвантажувальної площадки. Особливо це є актуальним при проведенні рубок формування і оздоровлення лісів та на вибіркових рубках головного користування. В зв'язку з тим, що при цьому виникає необхідність переміщення трелювальної системи між ростучими деревами то тягова одиниця має бути малогабаритною і маневреною. Найкраще цим вимогам відповідають наприклад повно привідні квадроцикли в поєднанні з трелювальними причепами різних конструкцій в залежності від їх призначення, які широко застосовуються, зокрема, в європейських країнах. Відомий трелювальний візок для перевезення деревної сировини, що містить два опорні колеса, вісь, коливну раму, що виконана у вигляді арки і коливна в поздовжній площині та шарнірно встановлена на U-подібній осі візка, по середині якої встановлене опорно-поворотне сідло, а до рами кріпиться кліщовий захват, встановлена опорна стінка і шарнірно кріпляться два тягових дишла, що служать для перетворення тягового зусилля в коливний рух рами при завантаженні деревної сировини і для транспортування візка [1]. Однак для завантаження лісоматеріалу та такий трелювальний візок необхідно використовувати спеціальні башмаки для загальмовування опорних коліс, що створює додаткові незручності в роботі. В основу поставлено задачу - полегшити процес завантаження круглих лісоматеріалів на причіп і забезпечити їх надійне утримування при транспортуванні в напівзавантаженому стані від місць звалювання дерев до проміжних складів або відвантажувальних майданчиків з використанням повно привідних квадроциклів або інших мінітягачів, під час виконання різних видів рубок. Поставлена задача вирішується з використанням спеціального двоколісного причепа, який обладнаний механізмом завантаження круглих лісоматеріалів, що приводиться в дію зусиллям тягової одиниці. Суть пояснюється схемами. На фіг. 1 зображений двоколісний трелювальний причіп в момент захоплення лісоматеріалу, вигляд збоку; на фіг. 2 зображений трелювальний причіп в завантаженому стані, вигляд збоку; на фіг. 3 зображений трелювальний причіп в завантаженому стані, вигляд спереду. Причіп трелювальний складається із двох ходових коліс 1, П-подібної коливної рами 2 з двома обмежуючими ланцюгами 3, утримуючого ланцюга 4, чокерувального ланцюга 5, тягового дишла 6. Процес завантаження круглого лісоматеріалу на трелювальний причіп відбувається наступним чином. Причіп встановлюється так, щоб лісоматеріал розміщувався між ходовими колесами 1 (фіг. 1) і його відземок виступав вперед коліс на відстань 1,0…1,5 м, а його поздовжня вісь співпадала з поздовжньою віссю причепа в напрямку руху. Коливна в поздовжньо-вертикальній площині П-подібна рама 2, вручну нахиляється вперед на певний кут після чого, за допомогою чокерувального ланцюга 5 виконується чокерування лісоматеріалу. Після чокерування лісоматеріалу до нього з протилежної сторони причепа прикріплюється утримуючий ланцюг 4 з натягом на відстані 1,0…1,5 м від коліс. При русі тягової одиниці "вперед" П-подібна коливна рама 2 повертається у вертикально-поздовжній площині, займаючи вертикальне положення (фіг. 2) і піднімаючи при цьому відземок лісоматеріалу. Подальший поворот П-подібної коливної рами 2 обмежується обмежуючими ланцюгами 3. Для запобігання випадкового повороту П-подібної коливної рами 2 "вперед" на кожній її стійці встановлений окремий фіксатор 7 (фіг. 3) вертикального положення, що включає храпове колесо 8 (фіг. 4), встановлене на одній осі із стійкою коливної П-подібної рами і жорстко кріпиться до неї і защіпку 9, що встановлена на тяговому дишлі 6 причепа. Процес розвантаження відбувається таким чином. Розфіксовуються фіксатори 7 (фіг. 3, фіг. 4) вертикального положення П-подібної коливної рами 2, лісоматеріал звільняється від утримуючого ланцюга 4 (фіг. 1, фіг. 2), після чого рухом тягової одиниці "назад" лісоматеріал опускається на опорну поверхню. Джерела інформації: 1. Деклараційний патент на винахід, Україна № 45594 А, кл. B62D 63/08, 2002. 60 1 UA 120045 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Причіп трелювальний для трелювання круглих лісоматеріалів, що складається із двох ходових коліс, П-подібної коливної рами з двома обмежуючими ланцюгами, утримуючого ланцюга, чокерувального ланцюга, тягового дишла, який відрізняється тим, що до поперечини Пподібної коливної рами кріпиться утримуючий ланцюг, а її вертикальне положення забезпечується обмежуючими ланцюгами і фіксаторами вертикального положення. 2 UA 120045 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
