Багатофункціональний керуючий модуль

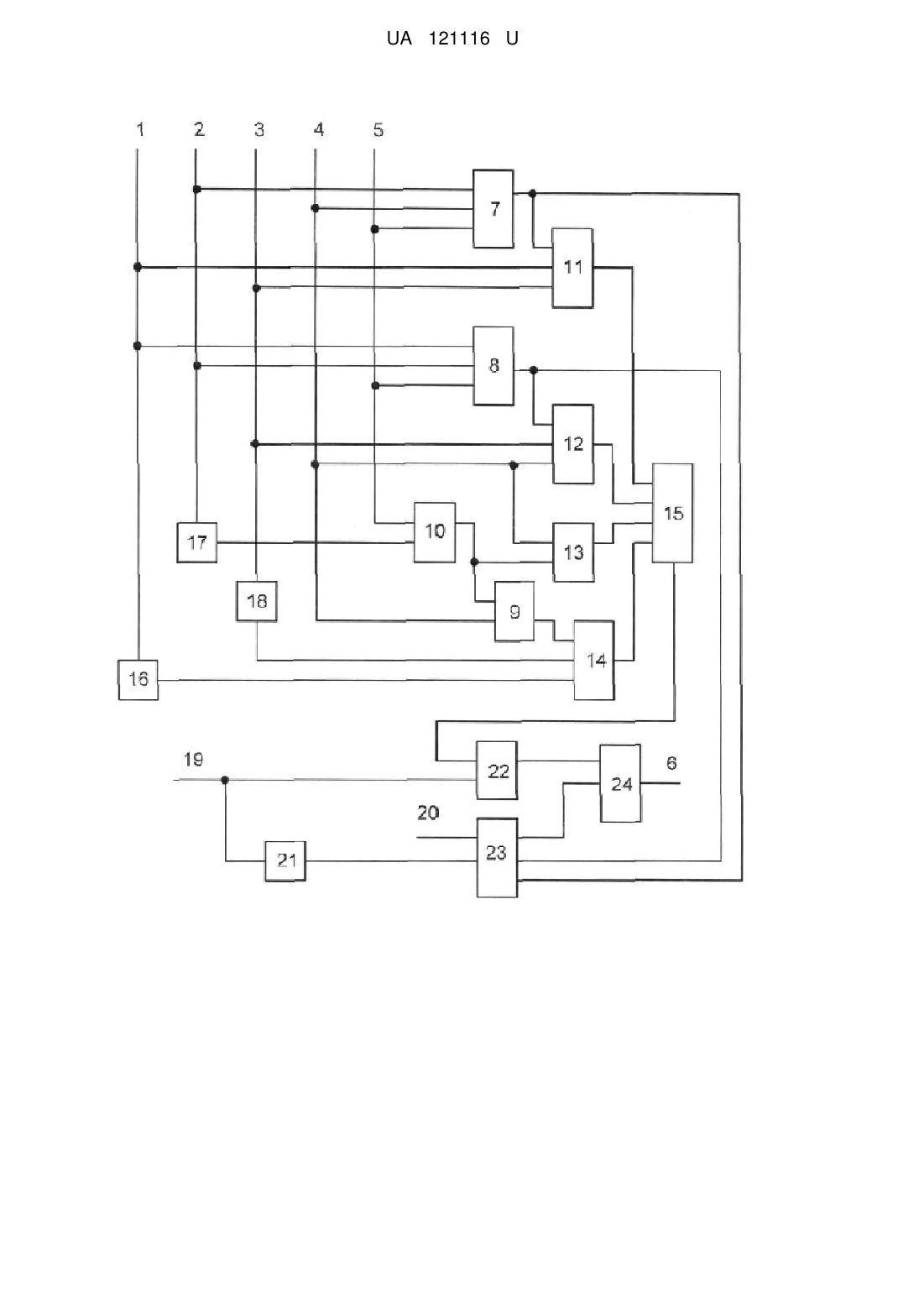

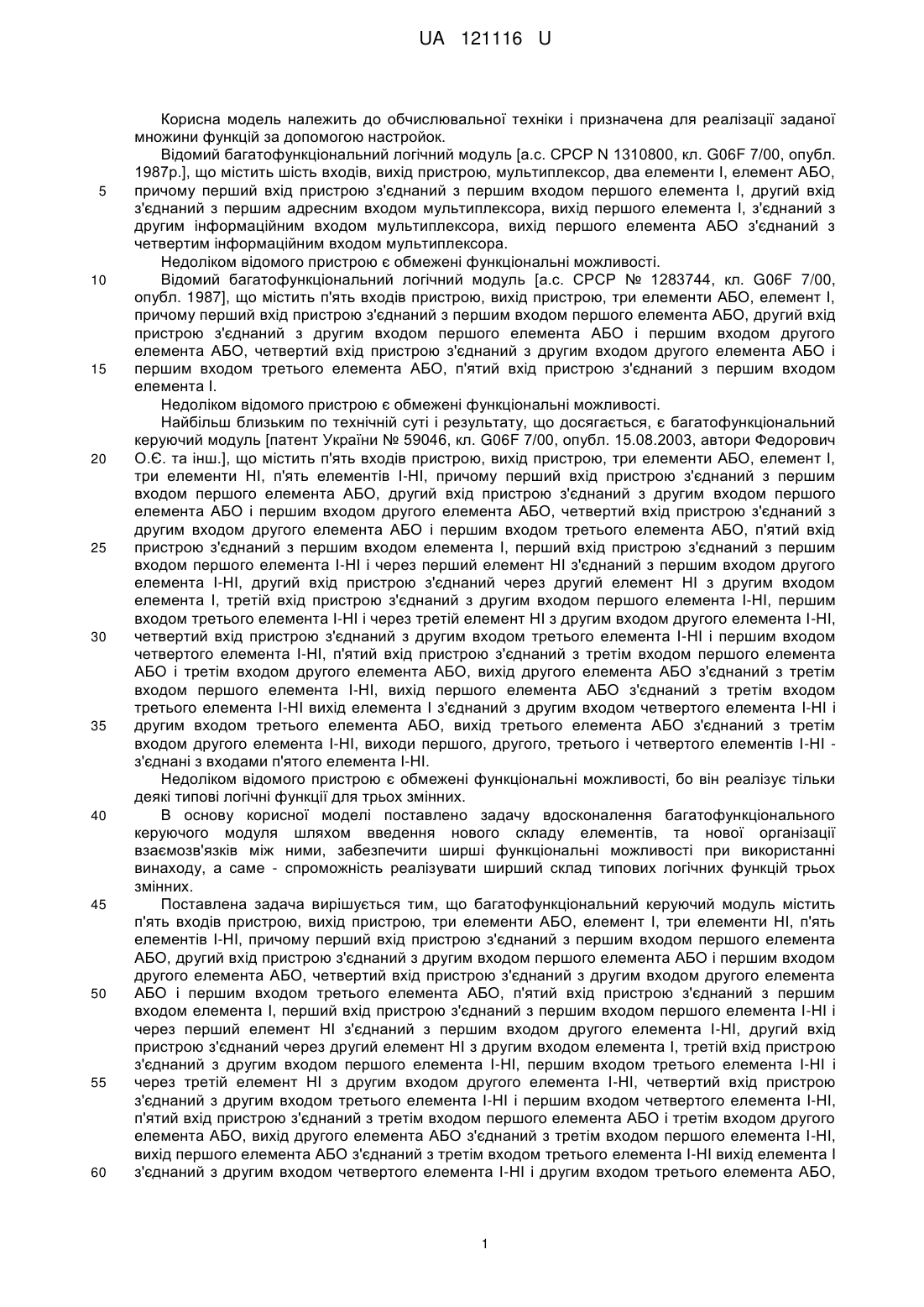

Реферат: Багатофункціональний керуючий модуль містить п'ять входів пристрою, вихід пристрою, три елементи АБО, елемент І, три елементи НІ, п'ять елементів І-НІ. Додатково має шостий та сьомий входи пристрою, четвертий елемент НІ, другий та третій елементи І, четвертий елемент АБО. UA 121116 U (54) БАГАТОФУНКЦІОНАЛЬНИЙ КЕРУЮЧИЙ МОДУЛЬ UA 121116 U UA 121116 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обчислювальної техніки і призначена для реалізації заданої множини функцій за допомогою настройок. Відомий багатофункціональний логічний модуль [а.с. СРСР N 1310800, кл. G06F 7/00, опубл. 1987р.], що містить шість входів, вихід пристрою, мультиплексор, два елементи І, елемент АБО, причому перший вхід пристрою з'єднаний з першим входом першого елемента І, другий вхід з'єднаний з першим адресним входом мультиплексора, вихід першого елемента І, з'єднаний з другим інформаційним входом мультиплексора, вихід першого елемента АБО з'єднаний з четвертим інформаційним входом мультиплексора. Недоліком відомого пристрою є обмежені функціональні можливості. Відомий багатофункціональний логічний модуль [а.с. СРСР № 1283744, кл. G06F 7/00, опубл. 1987], що містить п'ять входів пристрою, вихід пристрою, три елементи АБО, елемент І, причому перший вхід пристрою з'єднаний з першим входом першого елемента АБО, другий вхід пристрою з'єднаний з другим входом першого елемента АБО і першим входом другого елемента АБО, четвертий вхід пристрою з'єднаний з другим входом другого елемента АБО і першим входом третього елемента АБО, п'ятий вхід пристрою з'єднаний з першим входом елемента І. Недоліком відомого пристрою є обмежені функціональні можливості. Найбільш близьким по технічній суті і результату, що досягається, є багатофункціональний керуючий модуль [патент України № 59046, кл. G06F 7/00, опубл. 15.08.2003, автори Федорович О.Є. та інш.], що містить п'ять входів пристрою, вихід пристрою, три елементи АБО, елемент І, три елементи НІ, п'ять елементів І-НІ, причому перший вхід пристрою з'єднаний з першим входом першого елемента АБО, другий вхід пристрою з'єднаний з другим входом першого елемента АБО і першим входом другого елемента АБО, четвертий вхід пристрою з'єднаний з другим входом другого елемента АБО і першим входом третього елемента АБО, п'ятий вхід пристрою з'єднаний з першим входом елемента І, перший вхід пристрою з'єднаний з першим входом першого елемента І-НІ і через перший елемент НІ з'єднаний з першим входом другого елемента І-НІ, другий вхід пристрою з'єднаний через другий елемент НІ з другим входом елемента І, третій вхід пристрою з'єднаний з другим входом першого елемента І-НІ, першим входом третього елемента І-НІ і через третій елемент НІ з другим входом другого елемента І-НІ, четвертий вхід пристрою з'єднаний з другим входом третього елемента І-НІ і першим входом четвертого елемента І-НІ, п'ятий вхід пристрою з'єднаний з третім входом першого елемента АБО і третім входом другого елемента АБО, вихід другого елемента АБО з'єднаний з третім входом першого елемента І-НІ, вихід першого елемента АБО з'єднаний з третім входом третього елемента І-НІ вихід елемента І з'єднаний з другим входом четвертого елемента I-НІ і другим входом третього елемента АБО, вихід третього елемента АБО з'єднаний з третім входом другого елемента І-НІ, виходи першого, другого, третього і четвертого елементів І-НІ з'єднані з входами п'ятого елемента І-НІ. Недоліком відомого пристрою є обмежені функціональні можливості, бо він реалізує тільки деякі типові логічні функції для трьох змінних. В основу корисної моделі поставлено задачу вдосконалення багатофункціонального керуючого модуля шляхом введення нового складу елементів, та нової організації взаємозв'язків між ними, забезпечити ширші функціональні можливості при використанні винаходу, а саме - спроможність реалізувати ширший склад типових логічних функцій трьох змінних. Поставлена задача вирішується тим, що багатофункціональний керуючий модуль містить п'ять входів пристрою, вихід пристрою, три елементи АБО, елемент І, три елементи НІ, п'ять елементів І-НІ, причому перший вхід пристрою з'єднаний з першим входом першого елемента АБО, другий вхід пристрою з'єднаний з другим входом першого елемента АБО і першим входом другого елемента АБО, четвертий вхід пристрою з'єднаний з другим входом другого елемента АБО і першим входом третього елемента АБО, п'ятий вхід пристрою з'єднаний з першим входом елемента І, перший вхід пристрою з'єднаний з першим входом першого елемента І-НІ і через перший елемент НІ з'єднаний з першим входом другого елемента І-НІ, другий вхід пристрою з'єднаний через другий елемент НІ з другим входом елемента І, третій вхід пристрою з'єднаний з другим входом першого елемента І-НІ, першим входом третього елемента І-НІ і через третій елемент НІ з другим входом другого елемента І-НІ, четвертий вхід пристрою з'єднаний з другим входом третього елемента І-НІ і першим входом четвертого елемента І-НІ, п'ятий вхід пристрою з'єднаний з третім входом першого елемента АБО і третім входом другого елемента АБО, вихід другого елемента АБО з'єднаний з третім входом першого елемента І-НІ, вихід першого елемента АБО з'єднаний з третім входом третього елемента І-НІ вихід елемента І з'єднаний з другим входом четвертого елемента І-НІ і другим входом третього елемента АБО, 1 UA 121116 U 5 10 15 20 25 30 35 40 45 вихід третього елемента АБО з'єднаний з третім входом другого елемента І-НІ, виходи першого, другого, третього і четвертого елементів І-НІ - з'єднані з входами п'ятого елемента І-НІ, згідно з корисною моделлю, має шостий та сьомий входи пристрою, четвертий елемент НІ, другий та третій елементи І, четвертий елемент АБО, причому шостий вхід пристрою з'єднаний з першим входом другого елемента І та через четвертий елемент НІ з'єднаний з першим входом третього елемента І, сьомий вхід пристрою з'єднаний з другим входом третього елемента І, вихід п'ятого елемента І-НІ з'єднаний з другим входом другого елемента І, вихід другого елемента І з'єднаний з першим входом четвертого елемента АБО, вихід першого елемента АБО з'єднаний з третім входом третього елемента І, вихід другого елемента АБО з'єднаний з четвертим входом третього елемента І, вихід третього елемента І з'єднаний з другим входом четвертого елемента АБО, вихід якого з'єднаний з виходом пристрою. Заявлений пристрій має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості винаходу розширення функціональних можливостей: спроможність реалізувати додатково безповторні логічні функції. На кресленні представлена функціональна схема пристрою. Багатофункціональний керуючий модуль містить п'ять входів пристрою 1,2,3,4,5, вихід пристрою 6, три елементи АБО 7,8,9, елемент І 10, п'ять елементів І-НІ 11, 12, 13, 14, 15, три елементи НІ 16, 17, 18, шостий вхід 19, сьомий вхід 20, елемент НІ 21, елементи І 22, 23, елемент АБО 24, причому перший вхід пристрою 1 з'єднаний з першим входом першого елемента АБО 8, другий вхід пристрою 2 з'єднаний з другим входом першого елемента АБО 8 і першим входом другого елемента АБО 7, четвертий вхід пристрою 4 з'єднаний з другим входом другого елемента АБО 7 і першим входом третього елемента АБО 9, п'ятий вхід пристрою 5 з'єднаний з першим входом елемента І 10, перший вхід пристрою 1 з'єднаний з першим входом першого елемента І-НІ 11 і через перший елемент НІ 16 з'єднаний з першим входом другого елемента І-НІ 14, другий вхід пристрою 2 з'єднаний через другий елемент НІ 17 з другим входом елемента І 10, третій вхід пристрою 3 з'єднаний з другим входом першого елемента І-НІ 11, першим входом третього елемента І-НІ 12 і через третій елемент НІ 18 з другим входом другого елемента І-НІ 14, четвертий вхід пристрою 4 з'єднаний з другим входом третього елемента І-НІ 12 і першим входом четвертого елемента ІНІ 13, п'ятий вхід пристрою 5 з'єднаний з третім входом першого елемента АБО 8 і третім входом другого елемента АБО 7, вихід другого елемента АБО 7 з'єднаний з третім входом першого елемента І-НІ 11, вихід першого елемента АБО 8 з'єднаний з третім входом третього елемента І-НІ 12 вихід елемента І 10 з'єднаний з другим входом четвертого елемента І-НІ 13 і другим входом третього елемента АБО 9, вихід третього елемента АБО 9 з'єднаний з третім входом другого елемента І-НІ 14, виходи першого, другого, третього і четвертого елементів I-НІ 11-14 з'єднані з входами п'ятого елемента І-НІ, шостий вхід 19 пристрою з'єднаний з першим входом другого елемента І 22 та через четвертий елемент НІ 21 з'єднаний з першим входом третього елемента І 23, сьомий вхід 20 пристрою з'єднаний з другим входом третього елемента І 23, вихід п'ятого елемента І-НІ 15 з'єднаний з другим входом другого елемента І 22, вихід другого елемента І 22 з'єднаний з першим входом четвертого елемента АБО 24, вихід третього елемента І 23 з'єднаний з другим входом четвертого елемента АБО 24, вихід якого з'єднаний з виходом пристрою 6, вихід першого елемента АБО 8 з'єднаний з третім входом третього елемента І 23, вихід другого елемента АБО 7 з'єднаний з четвертим входом третього елемента 123. Багатофункціональний керуючий модуль працює таким чином. При значенні сигналу на вході 19 "1" пристрій реалізує, як і прототип, типові логічні функції трьох змінних, а при значенні цього сигналу "0" - типові безповторні логічні функції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 Багатофункціональний керуючий модуль, що містить п'ять входів пристрою, вихід пристрою, три елементи АБО, елемент І, три елементи НІ, п'ять елементів І-НІ, причому перший вхід пристрою з'єднаний з першим входом першого елемента АБО, другий вхід пристрою з'єднаний з другим входом першого елемента АБО і першим входом другого елемента АБО, четвертий вхід пристрою з'єднаний з другим входом другого елемента АБО і першим входом третього елемента АБО, п'ятий вхід пристрою з'єднаний з першим входом елемента І, перший вхід пристрою з'єднаний з першим входом першого елемента І-НІ і через перший елемент НІ з'єднаний з першим входом другого елемента І-НІ, другий вхід пристрою з'єднаний через другий елемент НІ з другим входом елемента І, третій вхід пристрою з'єднаний з другим входом першого елемента І-НІ, першим входом третього елемента І-НІ і через третій елемент НІ з 2 UA 121116 U 5 10 15 другим входом другого елемента І-НІ, четвертий вхід пристрою з'єднаний з другим входом третього елемента І-НІ і першим входом четвертого елемента І-НІ, п'ятий вхід пристрою з'єднаний з третім входом першого елемента АБО і третім входом другого елемента АБО, вихід другого елемента АБО з'єднаний з третім входом першого елемента І-НІ, вихід першого елемента АБО з'єднаний з третім входом третього елемента І-НІ вихід елемента І з'єднаний з другим входом четвертого елемента І-НІ і другим входом третього елемента АБО, вихід третього елемента АБО з'єднаний з третім входом другого елемента І-НІ, виходи першого, другого, третього і четвертого елементів І-НІ - з'єднані з входами п'ятого елемента І-НІ, який відрізняється тим, що має шостий та сьомий входи пристрою, четвертий елемент НІ, другий та третій елементи І, четвертий елемент АБО, причому шостий вхід пристрою з'єднаний з першим входом другого елемента І та через четвертий елемент НІ з'єднаний з першим входом третього елемента І, сьомий вхід пристрою з'єднаний з другим входом третього елемента І, вихід п'ятого елемента І-НІ з'єднаний з другим входом другого елемента І, вихід другого елемента І з'єднаний з першим входом четвертого елемента АБО, вихід першого елемента АБО з'єднаний з третім входом третього елемента І, вихід другого елемента АБО з'єднаний з четвертим входом третього елемента І, вихід третього елемента І з'єднаний з другим входом четвертого елемента АБО, вихід якого з'єднаний з виходом пристрою. Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
