Багатофункціональний модуль

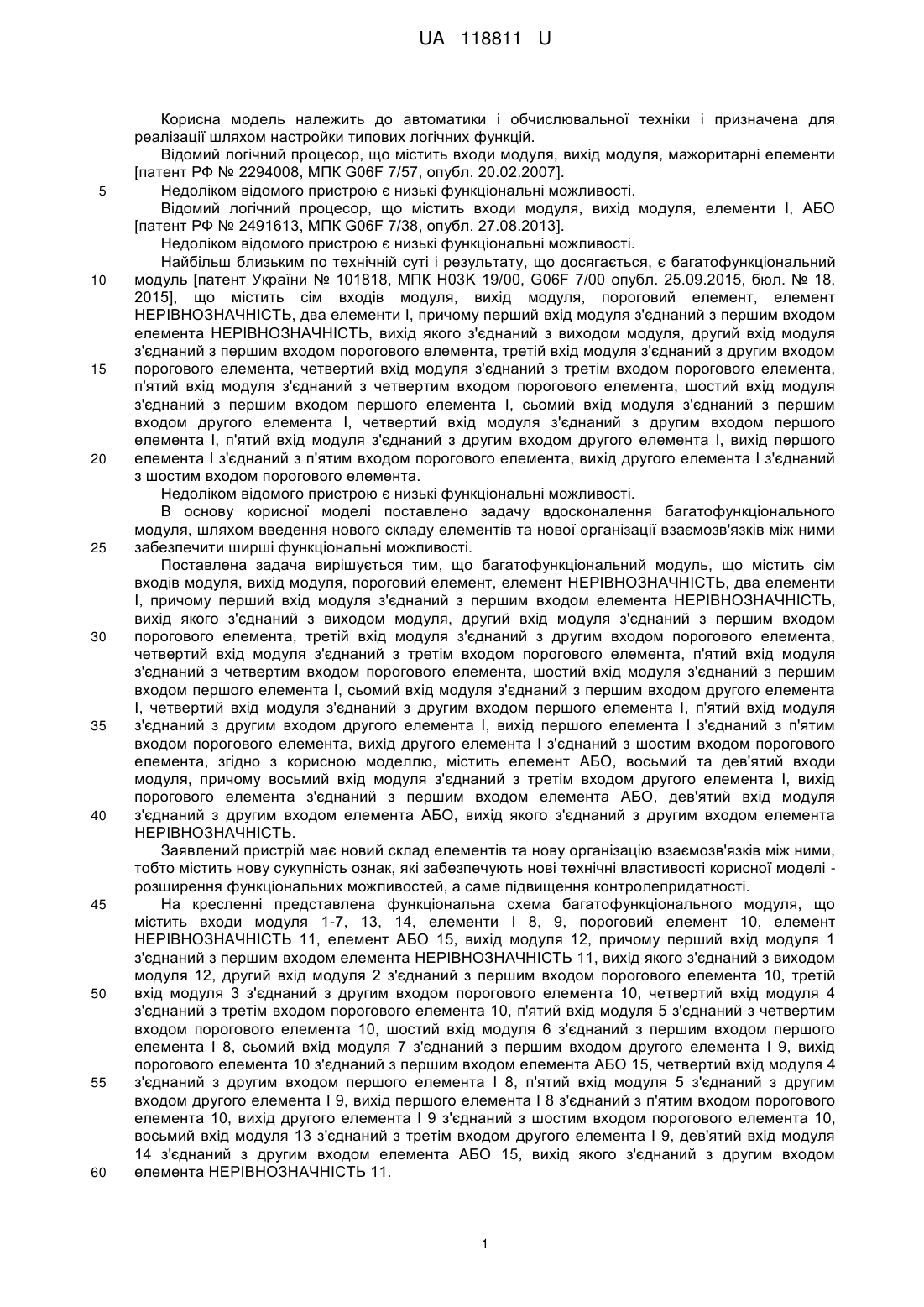

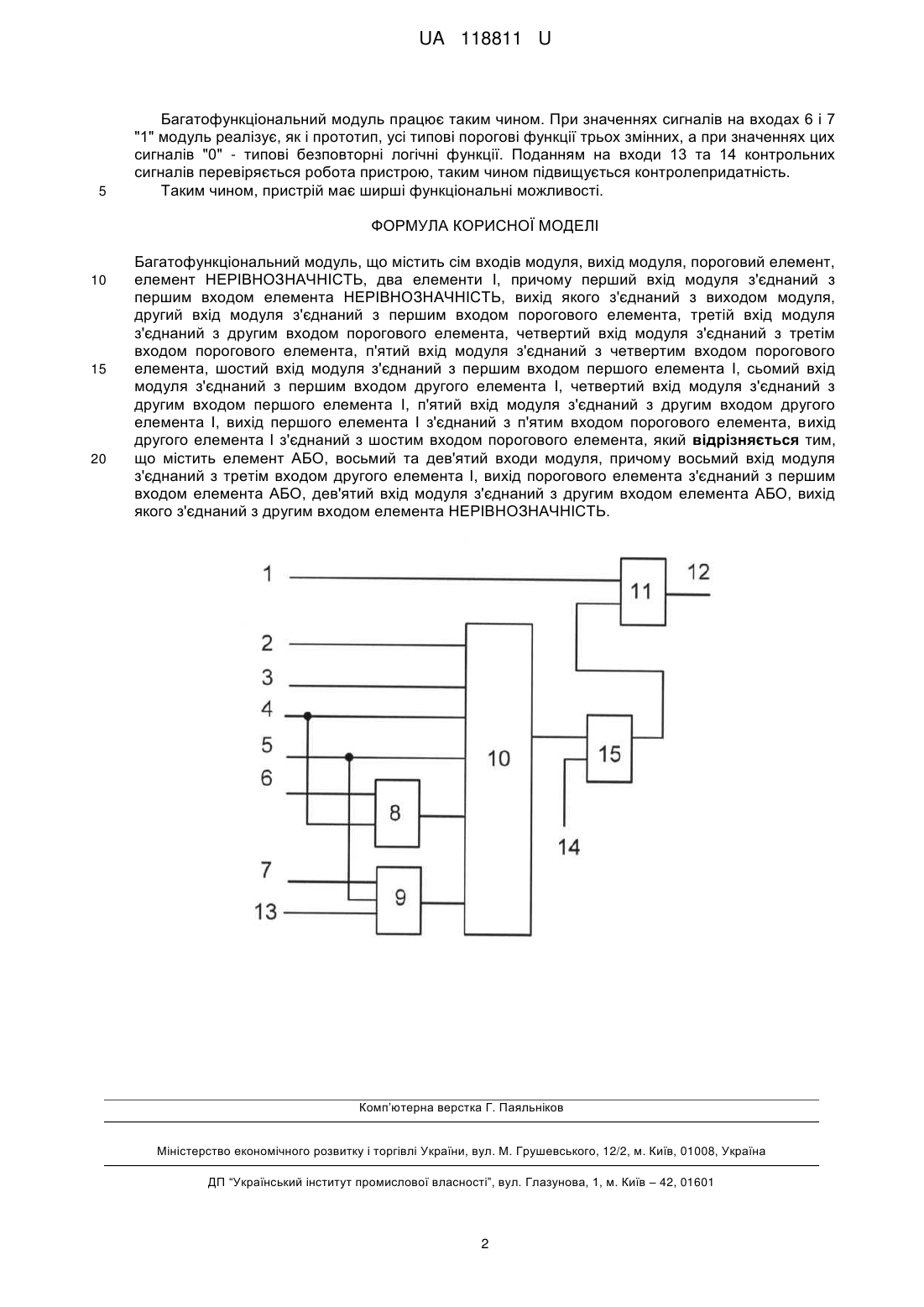

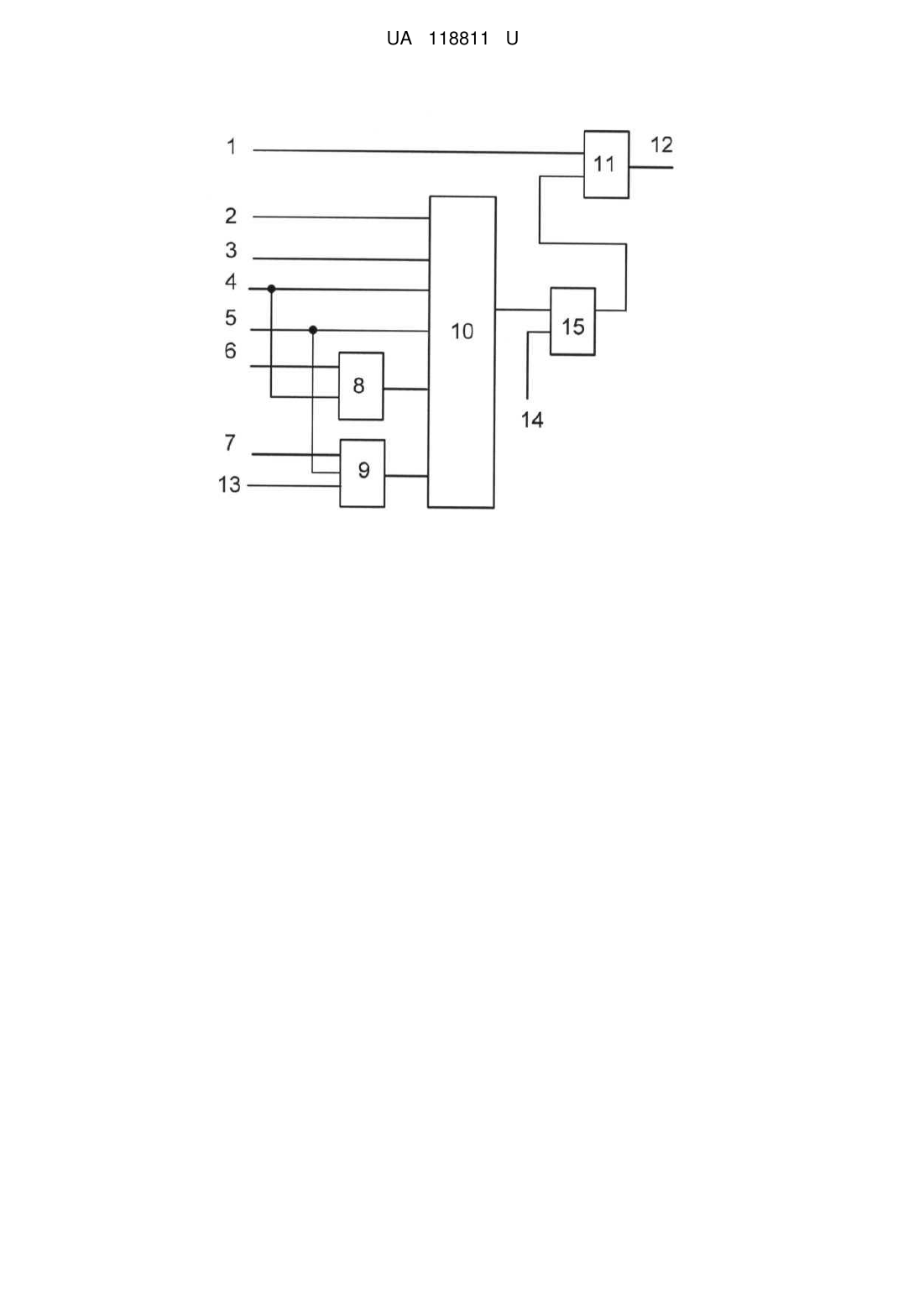

Реферат: UA 118811 U UA 118811 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до автоматики і обчислювальної техніки і призначена для реалізації шляхом настройки типових логічних функцій. Відомий логічний процесор, що містить входи модуля, вихід модуля, мажоритарні елементи [патент РФ № 2294008, МПК G06F 7/57, опубл. 20.02.2007]. Недоліком відомого пристрою є низькі функціональні можливості. Відомий логічний процесор, що містить входи модуля, вихід модуля, елементи І, АБО [патент РФ № 2491613, МПК G06F 7/38, опубл. 27.08.2013]. Недоліком відомого пристрою є низькі функціональні можливості. Найбільш близьким по технічній суті і результату, що досягається, є багатофункціональний модуль [патент України № 101818, МПК Н03K 19/00, G06F 7/00 опубл. 25.09.2015, бюл. № 18, 2015], що містить сім входів модуля, вихід модуля, пороговий елемент, елемент НЕРІВНОЗНАЧНІСТЬ, два елементи І, причому перший вхід модуля з'єднаний з першим входом елемента НЕРІВНОЗНАЧНІСТЬ, вихід якого з'єднаний з виходом модуля, другий вхід модуля з'єднаний з першим входом порогового елемента, третій вхід модуля з'єднаний з другим входом порогового елемента, четвертий вхід модуля з'єднаний з третім входом порогового елемента, п'ятий вхід модуля з'єднаний з четвертим входом порогового елемента, шостий вхід модуля з'єднаний з першим входом першого елемента І, сьомий вхід модуля з'єднаний з першим входом другого елемента І, четвертий вхід модуля з'єднаний з другим входом першого елемента І, п'ятий вхід модуля з'єднаний з другим входом другого елемента І, вихід першого елемента І з'єднаний з п'ятим входом порогового елемента, вихід другого елемента І з'єднаний з шостим входом порогового елемента. Недоліком відомого пристрою є низькі функціональні можливості. В основу корисної моделі поставлено задачу вдосконалення багатофункціонального модуля, шляхом введення нового складу елементів та нової організації взаємозв'язків між ними забезпечити ширші функціональні можливості. Поставлена задача вирішується тим, що багатофункціональний модуль, що містить сім входів модуля, вихід модуля, пороговий елемент, елемент НЕРІВНОЗНАЧНІСТЬ, два елементи І, причому перший вхід модуля з'єднаний з першим входом елемента НЕРІВНОЗНАЧНІСТЬ, вихід якого з'єднаний з виходом модуля, другий вхід модуля з'єднаний з першим входом порогового елемента, третій вхід модуля з'єднаний з другим входом порогового елемента, четвертий вхід модуля з'єднаний з третім входом порогового елемента, п'ятий вхід модуля з'єднаний з четвертим входом порогового елемента, шостий вхід модуля з'єднаний з першим входом першого елемента І, сьомий вхід модуля з'єднаний з першим входом другого елемента І, четвертий вхід модуля з'єднаний з другим входом першого елемента І, п'ятий вхід модуля з'єднаний з другим входом другого елемента І, вихід першого елемента І з'єднаний з п'ятим входом порогового елемента, вихід другого елемента І з'єднаний з шостим входом порогового елемента, згідно з корисною моделлю, містить елемент АБО, восьмий та дев'ятий входи модуля, причому восьмий вхід модуля з'єднаний з третім входом другого елемента І, вихід порогового елемента з'єднаний з першим входом елемента АБО, дев'ятий вхід модуля з'єднаний з другим входом елемента АБО, вихід якого з'єднаний з другим входом елемента НЕРІВНОЗНАЧНІСТЬ. Заявлений пристрій має новий склад елементів та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі розширення функціональних можливостей, а саме підвищення контролепридатності. На кресленні представлена функціональна схема багатофункціонального модуля, що містить входи модуля 1-7, 13, 14, елементи І 8, 9, пороговий елемент 10, елемент НЕРІВНОЗНАЧНІСТЬ 11, елемент АБО 15, вихід модуля 12, причому перший вхід модуля 1 з'єднаний з першим входом елемента НЕРІВНОЗНАЧНІСТЬ 11, вихід якого з'єднаний з виходом модуля 12, другий вхід модуля 2 з'єднаний з першим входом порогового елемента 10, третій вхід модуля 3 з'єднаний з другим входом порогового елемента 10, четвертий вхід модуля 4 з'єднаний з третім входом порогового елемента 10, п'ятий вхід модуля 5 з'єднаний з четвертим входом порогового елемента 10, шостий вхід модуля 6 з'єднаний з першим входом першого елемента І 8, сьомий вхід модуля 7 з'єднаний з першим входом другого елемента І 9, вихід порогового елемента 10 з'єднаний з першим входом елемента АБО 15, четвертий вхід модуля 4 з'єднаний з другим входом першого елемента І 8, п'ятий вхід модуля 5 з'єднаний з другим входом другого елемента І 9, вихід першого елемента І 8 з'єднаний з п'ятим входом порогового елемента 10, вихід другого елемента І 9 з'єднаний з шостим входом порогового елемента 10, восьмий вхід модуля 13 з'єднаний з третім входом другого елемента І 9, дев'ятий вхід модуля 14 з'єднаний з другим входом елемента АБО 15, вихід якого з'єднаний з другим входом елемента НЕРІВНОЗНАЧНІСТЬ 11. 1 UA 118811 U 5 Багатофункціональний модуль працює таким чином. При значеннях сигналів на входах 6 і 7 "1" модуль реалізує, як і прототип, усі типові порогові функції трьох змінних, а при значеннях цих сигналів "0" - типові безповторні логічні функції. Поданням на входи 13 та 14 контрольних сигналів перевіряється робота пристрою, таким чином підвищується контролепридатність. Таким чином, пристрій має ширші функціональні можливості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Багатофункціональний модуль, що містить сім входів модуля, вихід модуля, пороговий елемент, елемент НЕРІВНОЗНАЧНІСТЬ, два елементи І, причому перший вхід модуля з'єднаний з першим входом елемента НЕРІВНОЗНАЧНІСТЬ, вихід якого з'єднаний з виходом модуля, другий вхід модуля з'єднаний з першим входом порогового елемента, третій вхід модуля з'єднаний з другим входом порогового елемента, четвертий вхід модуля з'єднаний з третім входом порогового елемента, п'ятий вхід модуля з'єднаний з четвертим входом порогового елемента, шостий вхід модуля з'єднаний з першим входом першого елемента І, сьомий вхід модуля з'єднаний з першим входом другого елемента І, четвертий вхід модуля з'єднаний з другим входом першого елемента І, п'ятий вхід модуля з'єднаний з другим входом другого елемента І, вихід першого елемента І з'єднаний з п'ятим входом порогового елемента, вихід другого елемента І з'єднаний з шостим входом порогового елемента, який відрізняється тим, що містить елемент АБО, восьмий та дев'ятий входи модуля, причому восьмий вхід модуля з'єднаний з третім входом другого елемента І, вихід порогового елемента з'єднаний з першим входом елемента АБО, дев'ятий вхід модуля з'єднаний з другим входом елемента АБО, вихід якого з'єднаний з другим входом елемента НЕРІВНОЗНАЧНІСТЬ. Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
