Клинопасова передача

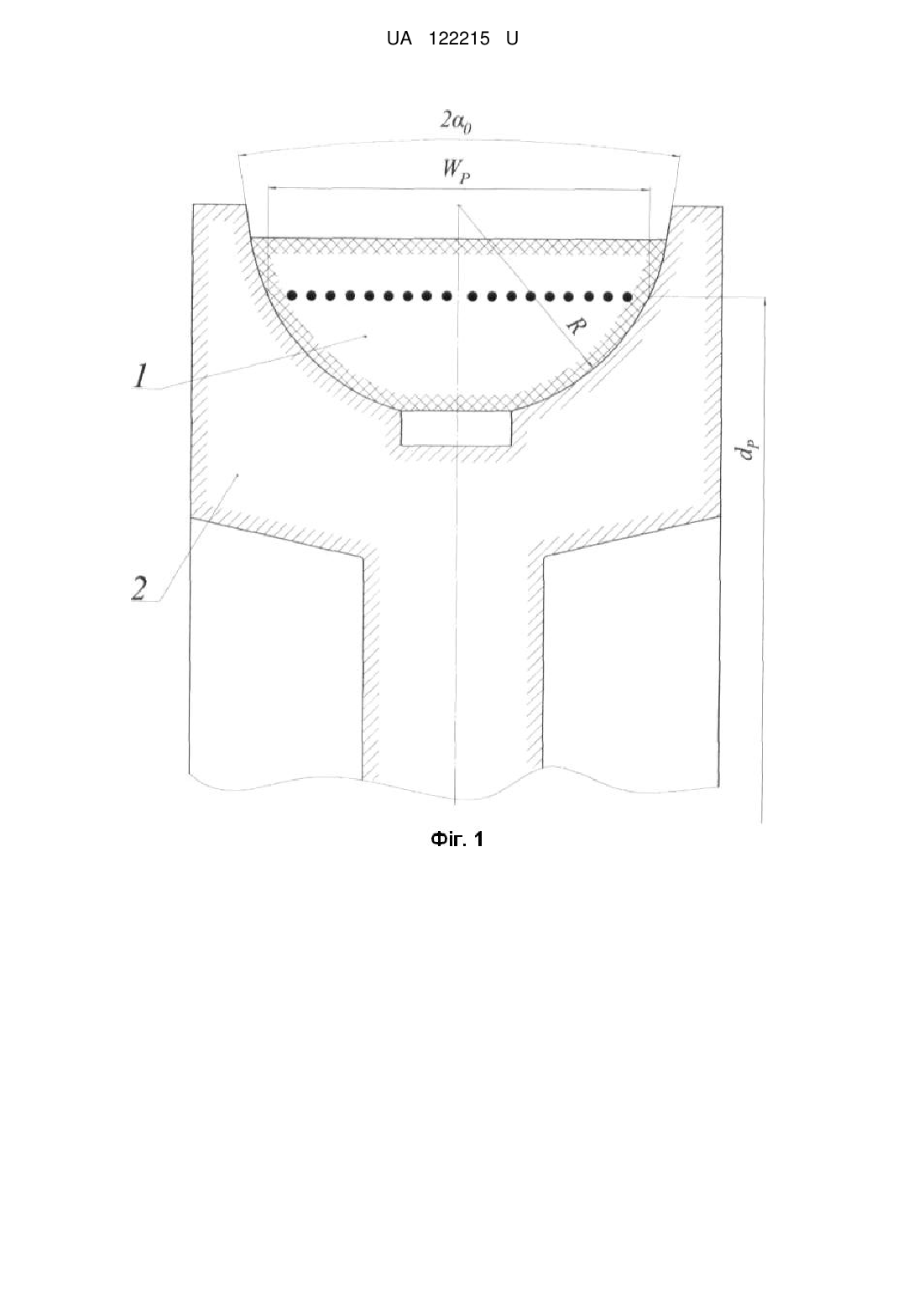

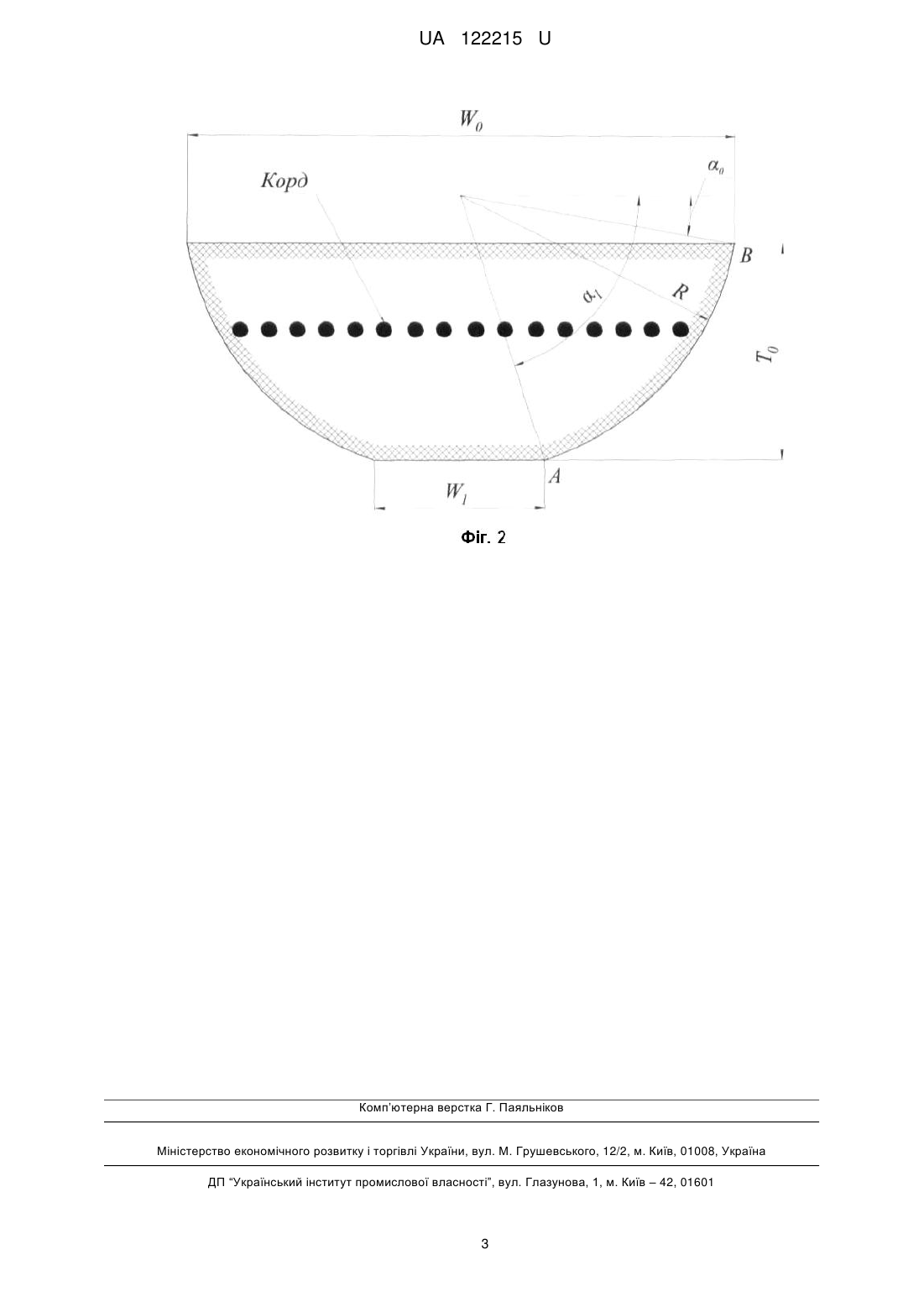

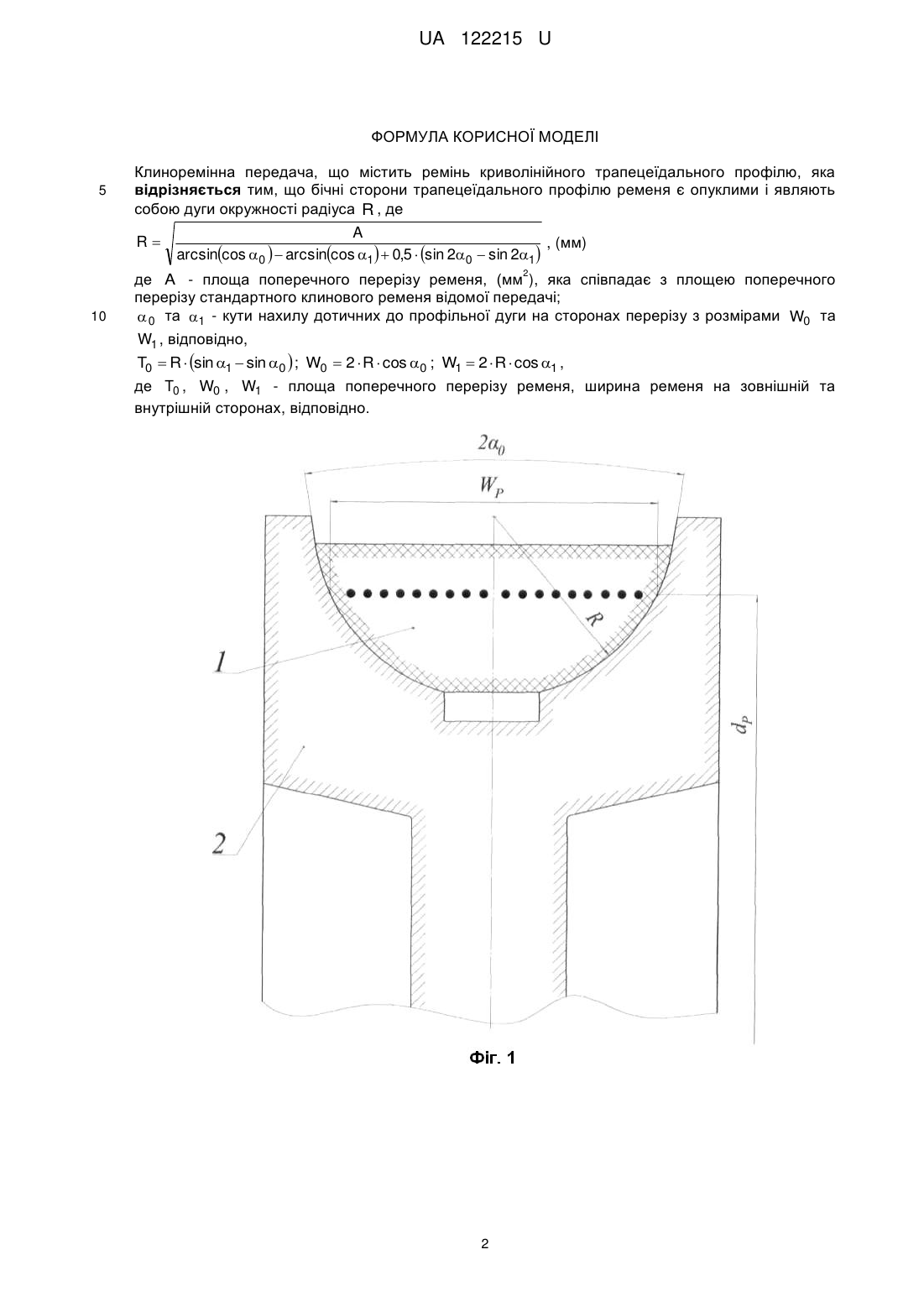

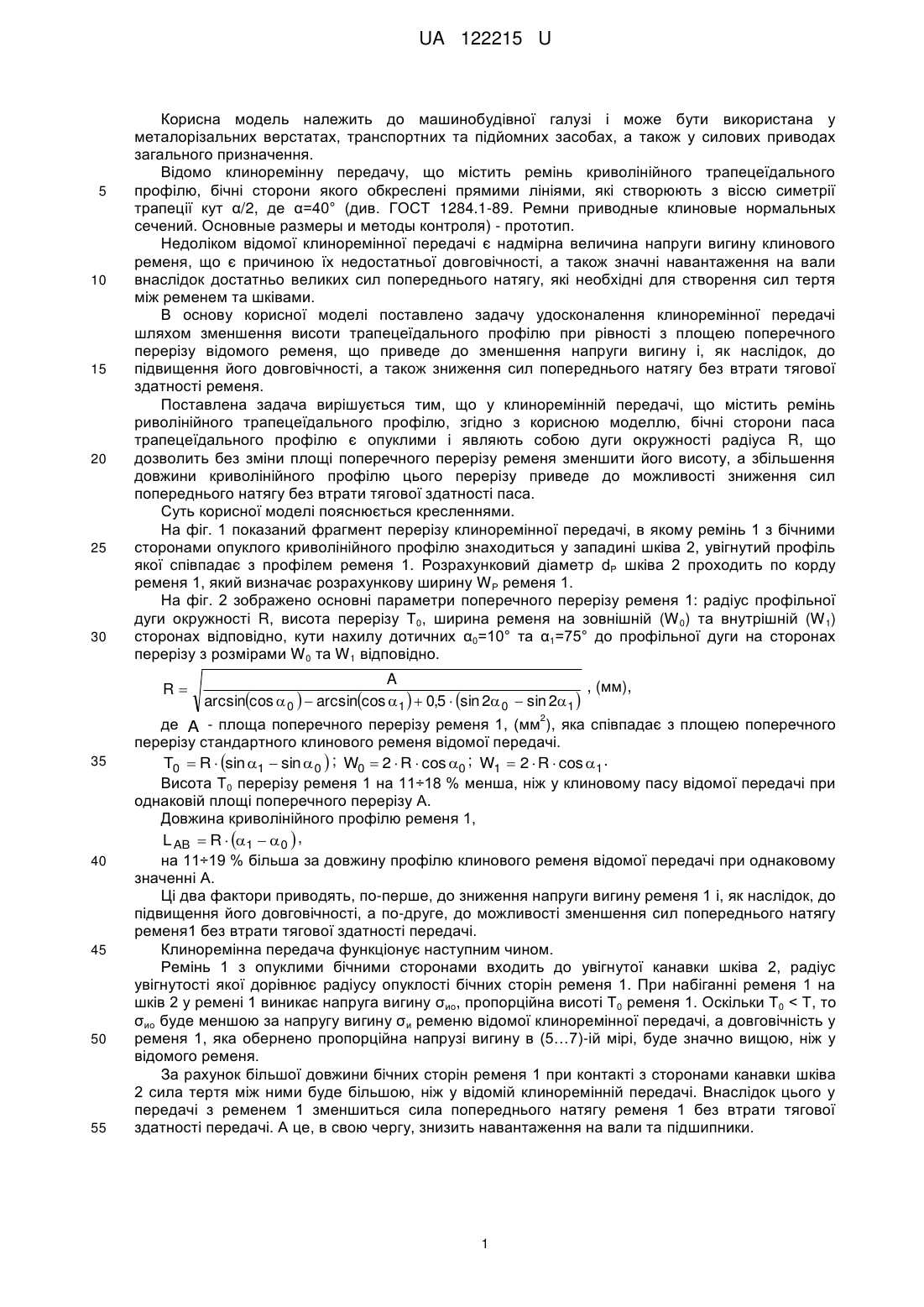

Реферат: Клиноремінна передача містить ремінь криволінійного трапецеїдального профілю. Бічні сторони трапецеїдального профілю ременя є опуклими і являють собою дуги окружності радіуса R , де A R , (мм), arcsincos 0   arcsincos 1  0,5  sin 20  sin 21 2 де A - площа поперечного перерізу ременя, (мм ), яка співпадає з площею поперечного перерізу стандартного клинового ременя відомої передачі;  0 та 1 - кути нахилу дотичних до профільної дуги на сторонах перерізу з розмірами W0 та W1 , відповідно, T0  R  sin 1  sin 0  ; W0  2  R  cos 0 ; W1  2  R  cos 1 ,. де T0 , W0 , W1 - площа поперечного перерізу ременя, ширина ременя на зовнішній та внутрішній сторонах, відповідно. UA 122215 U (12) UA 122215 U UA 122215 U 5 10 15 20 25 30 Корисна модель належить до машинобудівної галузі і може бути використана у металорізальних верстатах, транспортних та підйомних засобах, а також у силових приводах загального призначення. Відомо клиноремінну передачу, що містить ремінь криволінійного трапецеїдального профілю, бічні сторони якого обкреслені прямими лініями, які створюють з віссю симетрії трапеції кут α/2, де α=40° (див. ГОСТ 1284.1-89. Ремни приводные клиновые нормальных сечений. Основные размеры и методы контроля) - прототип. Недоліком відомої клиноремінної передачі є надмірна величина напруги вигину клинового ременя, що є причиною їх недостатньої довговічності, а також значні навантаження на вали внаслідок достатньо великих сил попереднього натягу, які необхідні для створення сил тертя між ременем та шківами. В основу корисної моделі поставлено задачу удосконалення клиноремінної передачі шляхом зменшення висоти трапецеїдального профілю при рівності з площею поперечного перерізу відомого ременя, що приведе до зменшення напруги вигину і, як наслідок, до підвищення його довговічності, а також зниження сил попереднього натягу без втрати тягової здатності ременя. Поставлена задача вирішується тим, що у клиноремінній передачі, що містить ремінь риволінійного трапецеїдального профілю, згідно з корисною моделлю, бічні сторони паса трапецеїдального профілю є опуклими і являють собою дуги окружності радіуса R, що дозволить без зміни площі поперечного перерізу ременя зменшити його висоту, а збільшення довжини криволінійного профілю цього перерізу приведе до можливості зниження сил попереднього натягу без втрати тягової здатності паса. Суть корисної моделі пояснюється кресленнями. На фіг. 1 показаний фрагмент перерізу клиноремінної передачі, в якому ремінь 1 з бічними сторонами опуклого криволінійного профілю знаходиться у западині шківа 2, увігнутий профіль якої співпадає з профілем ременя 1. Розрахунковий діаметр dP шківа 2 проходить по корду ременя 1, який визначає розрахункову ширину W Р ременя 1. На фіг. 2 зображено основні параметри поперечного перерізу ременя 1: радіус профільної дуги окружності R, висота перерізу Т0, ширина ременя на зовнішній (W 0) та внутрішній (W 1) сторонах відповідно, кути нахилу дотичних α0=10° та α1=75° до профільної дуги на сторонах перерізу з розмірами W 0 та W 1 відповідно. A , (мм), arcsincos  0   arcsincos  1   0,5  sin 2 0  sin 2 1  2 де A - площа поперечного перерізу ременя 1, (мм ), яка співпадає з площею поперечного перерізу стандартного клинового ременя відомої передачі. T0  R  sin 1  sin  0  ; W0  2  R  cos 0 ; W1  2  R  cos 1 . Висота Т0 перерізу ременя 1 на 11÷18 % менша, ніж у клиновому пасу відомої передачі при однаковій площі поперечного перерізу А. Довжина криволінійного профілю ременя 1, L AB  R  1   0  , на 11÷19 % більша за довжину профілю клинового ременя відомої передачі при однаковому значенні А. Ці два фактори приводять, по-перше, до зниження напруги вигину ременя 1 і, як наслідок, до підвищення його довговічності, а по-друге, до можливості зменшення сил попереднього натягу ременя1 без втрати тягової здатності передачі. Клиноремінна передача функціонує наступним чином. Ремінь 1 з опуклими бічними сторонами входить до увігнутої канавки шківа 2, радіус увігнутості якої дорівнює радіусу опуклості бічних сторін ременя 1. При набіганні ременя 1 на шків 2 у ремені 1 виникає напруга вигину σио, пропорційна висоті Т0 ременя 1. Оскільки Т0 < Т, то σио буде меншою за напругу вигину σи ременю відомої клиноремінної передачі, а довговічність у ременя 1, яка обернено пропорційна напрузі вигину в (5…7)-ій мірі, буде значно вищою, ніж у відомого ременя. За рахунок більшої довжини бічних сторін ременя 1 при контакті з сторонами канавки шківа 2 сила тертя між ними буде більшою, ніж у відомій клиноремінній передачі. Внаслідок цього у передачі з ременем 1 зменшиться сила попереднього натягу ременя 1 без втрати тягової здатності передачі. А це, в свою чергу, знизить навантаження на вали та підшипники. R 35 40 45 50 55 1 UA 122215 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Клиноремінна передача, що містить ремінь криволінійного трапецеїдального профілю, яка відрізняється тим, що бічні сторони трапецеїдального профілю ременя є опуклими і являють собою дуги окружності радіуса R , де A R , (мм) arcsincos 0   arcsincos 1  0,5  sin 20  sin 21 2 10 де A - площа поперечного перерізу ременя, (мм ), яка співпадає з площею поперечного перерізу стандартного клинового ременя відомої передачі;  0 та 1 - кути нахилу дотичних до профільної дуги на сторонах перерізу з розмірами W0 та W1 , відповідно, T0  R  sin 1  sin 0  ; W0  2  R  cos 0 ; W1  2  R  cos 1 , де T0 , W0 , W1 - площа поперечного перерізу ременя, ширина ременя на зовнішній та внутрішній сторонах, відповідно. 2 UA 122215 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
