Вібраційний живильник

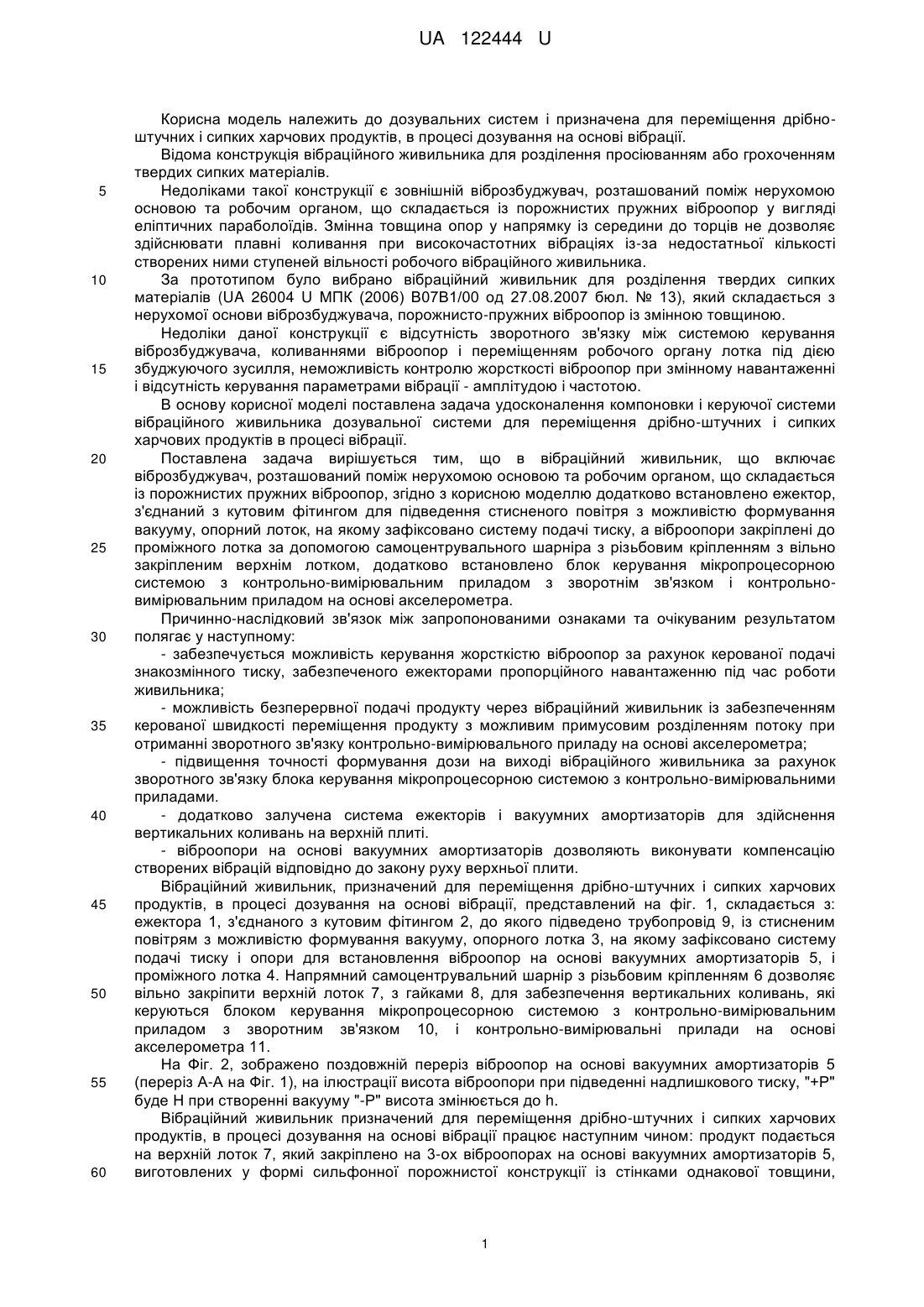

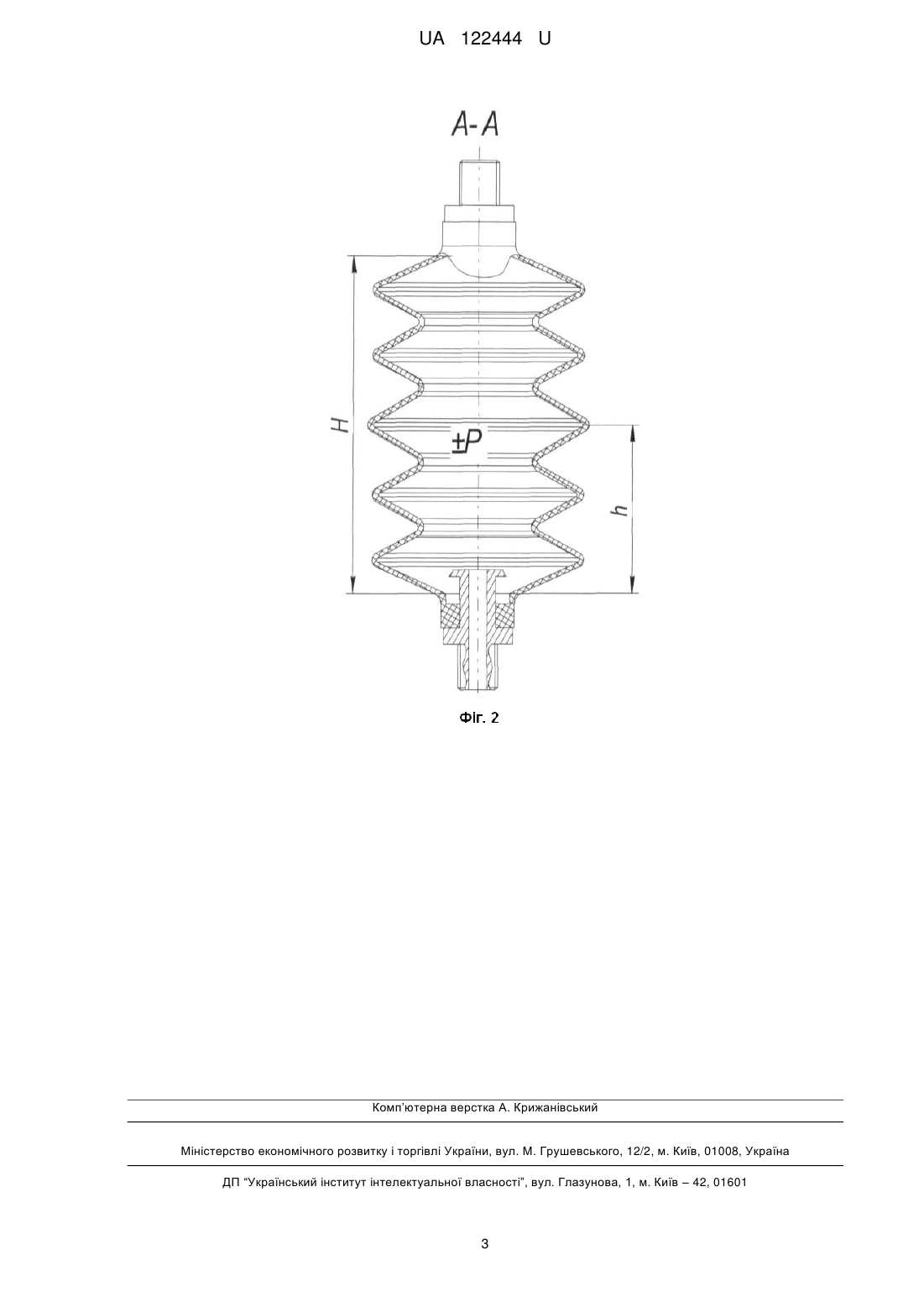

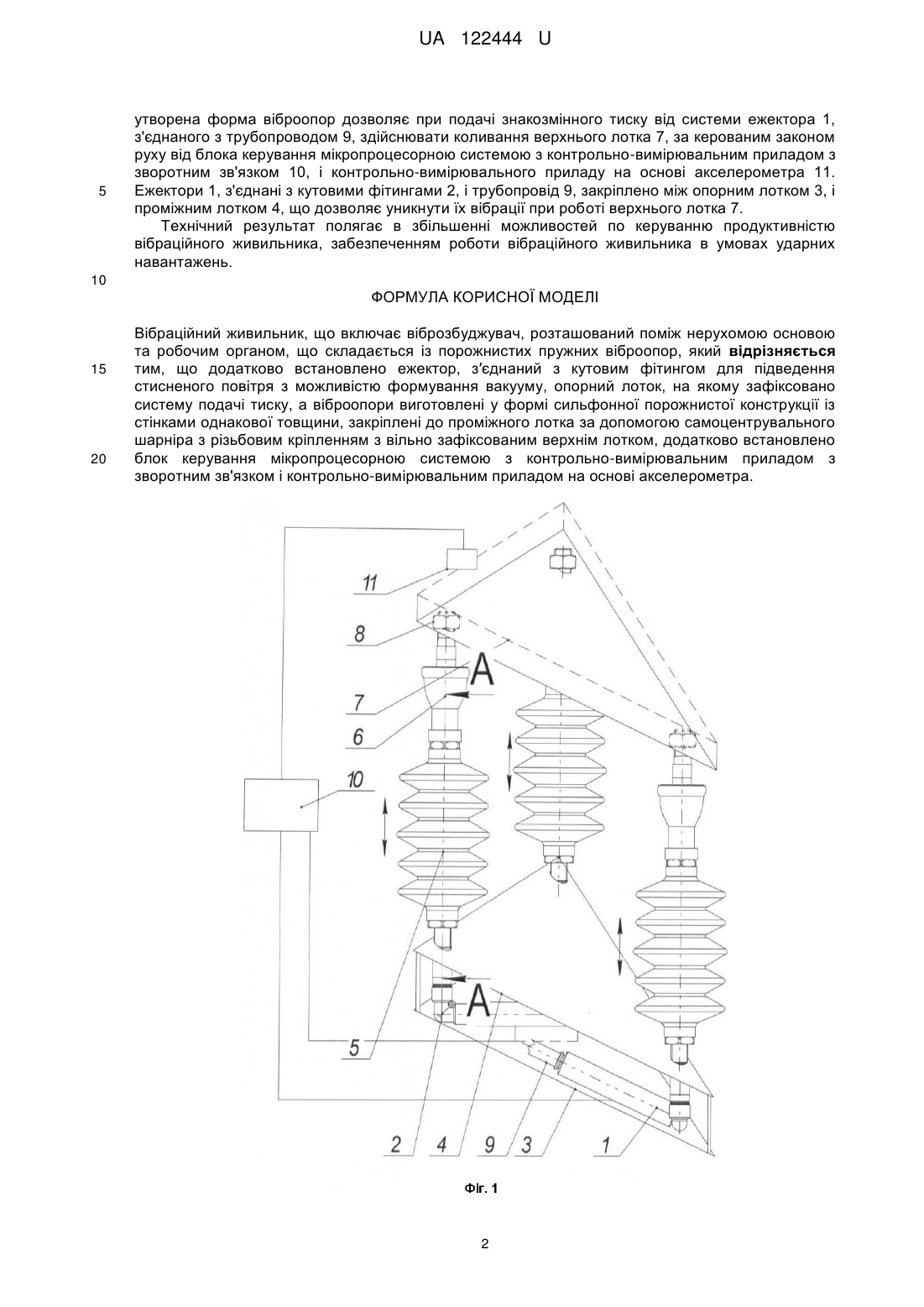

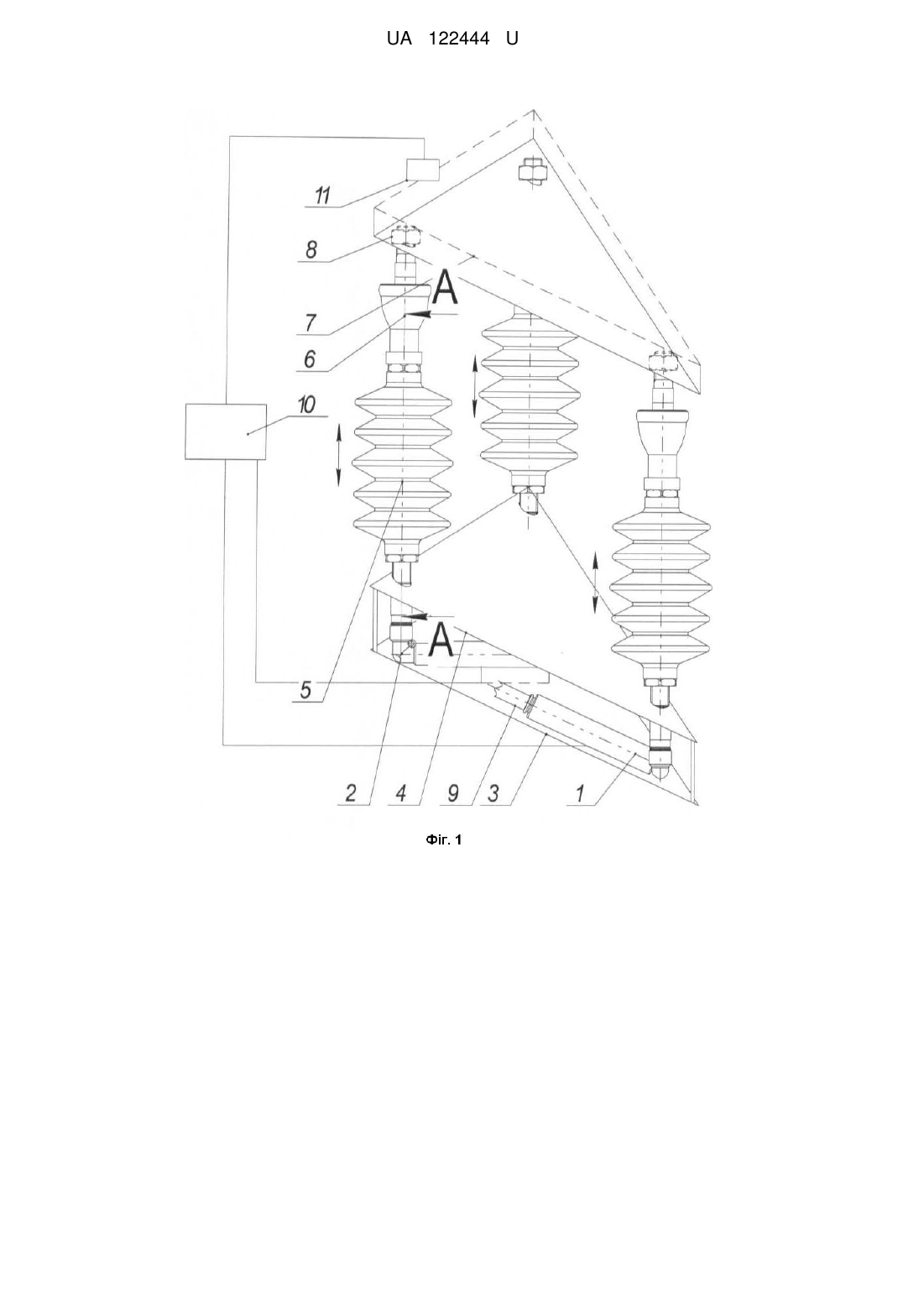

Реферат: Вібраційний живильник включає віброзбуджувач, розташований поміж нерухомою основою та робочим органом, що складається із порожнистих пружних віброопор. Додатково встановлено ежектор, з′єднаний з кутовим фітингом для підведення стисненого повітря з можливістю формування вакууму, опорний лоток, на якому зафіксовано систему подачі тиску. Віброопори виготовлені у формі сильфонної порожнистої конструкції із стінками однакової товщини, закріплені до проміжного лотка за допомогою самоцентрувального шарніра з різьбовим кріпленням з вільно зафіксованим верхнім лотком. Додатково встановлено блок керування мікропроцесорною системою з контрольно-вимірювальним приладом з зворотним зв'язком і контрольно-вимірювальним приладом на основі акселерометра. UA 122444 U (12) UA 122444 U UA 122444 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до дозувальних систем і призначена для переміщення дрібноштучних і сипких харчових продуктів, в процесі дозування на основі вібрації. Відома конструкція вібраційного живильника для розділення просіюванням або грохоченням твердих сипких матеріалів. Недоліками такої конструкції є зовнішній віброзбуджувач, розташований поміж нерухомою основою та робочим органом, що складається із порожнистих пружних віброопор у вигляді еліптичних параболоїдів. Змінна товщина опор у напрямку із середини до торців не дозволяє здійснювати плавні коливання при високочастотних вібраціях із-за недостатньої кількості створених ними ступеней вільності робочого вібраційного живильника. За прототипом було вибрано вібраційний живильник для розділення твердих сипких матеріалів (UA 26004 U МПК (2006) В07В1/00 од 27.08.2007 бюл. № 13), який складається з нерухомої основи віброзбуджувача, порожнисто-пружних віброопор із змінною товщиною. Недоліки даної конструкції є відсутність зворотного зв'язку між системою керування віброзбуджувача, коливаннями віброопор і переміщенням робочого органу лотка під дією збуджуючого зусилля, неможливість контролю жорсткості віброопор при змінному навантаженні і відсутність керування параметрами вібрації - амплітудою і частотою. В основу корисної моделі поставлена задача удосконалення компоновки і керуючої системи вібраційного живильника дозувальної системи для переміщення дрібно-штучних і сипких харчових продуктів в процесі вібрації. Поставлена задача вирішується тим, що в вібраційний живильник, що включає віброзбуджувач, розташований поміж нерухомою основою та робочим органом, що складається із порожнистих пружних віброопор, згідно з корисною моделлю додатково встановлено ежектор, з'єднаний з кутовим фітингом для підведення стисненого повітря з можливістю формування вакууму, опорний лоток, на якому зафіксовано систему подачі тиску, а віброопори закріплені до проміжного лотка за допомогою самоцентрувального шарніра з різьбовим кріпленням з вільно закріпленим верхнім лотком, додатково встановлено блок керування мікропроцесорною системою з контрольно-вимірювальним приладом з зворотнім зв'язком і контрольновимірювальним приладом на основі акселерометра. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає у наступному: - забезпечується можливість керування жорсткістю віброопор за рахунок керованої подачі знакозмінного тиску, забезпеченого ежекторами пропорційного навантаженню під час роботи живильника; - можливість безперервної подачі продукту через вібраційний живильник із забезпеченням керованої швидкості переміщення продукту з можливим примусовим розділенням потоку при отриманні зворотного зв'язку контрольно-вимірювального приладу на основі акселерометра; - підвищення точності формування дози на виході вібраційного живильника за рахунок зворотного зв'язку блока керування мікропроцесорною системою з контрольно-вимірювальними приладами. - додатково залучена система ежекторів і вакуумних амортизаторів для здійснення вертикальних коливань на верхній плиті. - віброопори на основі вакуумних амортизаторів дозволяють виконувати компенсацію створених вібрацій відповідно до закону руху верхньої плити. Вібраційний живильник, призначений для переміщення дрібно-штучних і сипких харчових продуктів, в процесі дозування на основі вібрації, представлений на фіг. 1, складається з: ежектора 1, з'єднаного з кутовим фітингом 2, до якого підведено трубопровід 9, із стисненим повітрям з можливістю формування вакууму, опорного лотка 3, на якому зафіксовано систему подачі тиску і опори для встановлення віброопор на основі вакуумних амортизаторів 5, і проміжного лотка 4. Напрямний самоцентрувальний шарнір з різьбовим кріпленням 6 дозволяє вільно закріпити верхній лоток 7, з гайками 8, для забезпечення вертикальних коливань, які керуються блоком керування мікропроцесорною системою з контрольно-вимірювальним приладом з зворотним зв'язком 10, і контрольно-вимірювальні прилади на основі акселерометра 11. На Фіг. 2, зображено поздовжній переріз віброопор на основі вакуумних амортизаторів 5 (переріз А-А на Фіг. 1), на ілюстрації висота віброопори при підведенні надлишкового тиску, "+Р" буде Н при створенні вакууму "-Р" висота змінюється до h. Вібраційний живильник призначений для переміщення дрібно-штучних і сипких харчових продуктів, в процесі дозування на основі вібрації працює наступним чином: продукт подається на верхній лоток 7, який закріплено на 3-ох віброопорах на основі вакуумних амортизаторів 5, виготовлених у формі сильфонної порожнистої конструкції із стінками однакової товщини, 1 UA 122444 U 5 утворена форма віброопор дозволяє при подачі знакозмінного тиску від системи ежектора 1, з'єднаного з трубопроводом 9, здійснювати коливання верхнього лотка 7, за керованим законом руху від блока керування мікропроцесорною системою з контрольно-вимірювальним приладом з зворотним зв'язком 10, і контрольно-вимірювального приладу на основі акселерометра 11. Ежектори 1, з'єднані з кутовими фітингами 2, і трубопровід 9, закріплено між опорним лотком 3, і проміжним лотком 4, що дозволяє уникнути їх вібрації при роботі верхнього лотка 7. Технічний результат полягає в збільшенні можливостей по керуванню продуктивністю вібраційного живильника, забезпеченням роботи вібраційного живильника в умовах ударних навантажень. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Вібраційний живильник, що включає віброзбуджувач, розташований поміж нерухомою основою та робочим органом, що складається із порожнистих пружних віброопор, який відрізняється тим, що додатково встановлено ежектор, з′єднаний з кутовим фітингом для підведення стисненого повітря з можливістю формування вакууму, опорний лоток, на якому зафіксовано систему подачі тиску, а віброопори виготовлені у формі сильфонної порожнистої конструкції із стінками однакової товщини, закріплені до проміжного лотка за допомогою самоцентрувального шарніра з різьбовим кріпленням з вільно зафіксованим верхнім лотком, додатково встановлено блок керування мікропроцесорною системою з контрольно-вимірювальним приладом з зворотним зв'язком і контрольно-вимірювальним приладом на основі акселерометра. 2 UA 122444 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
