Вібраційний живильник з нелінійною підвіскою

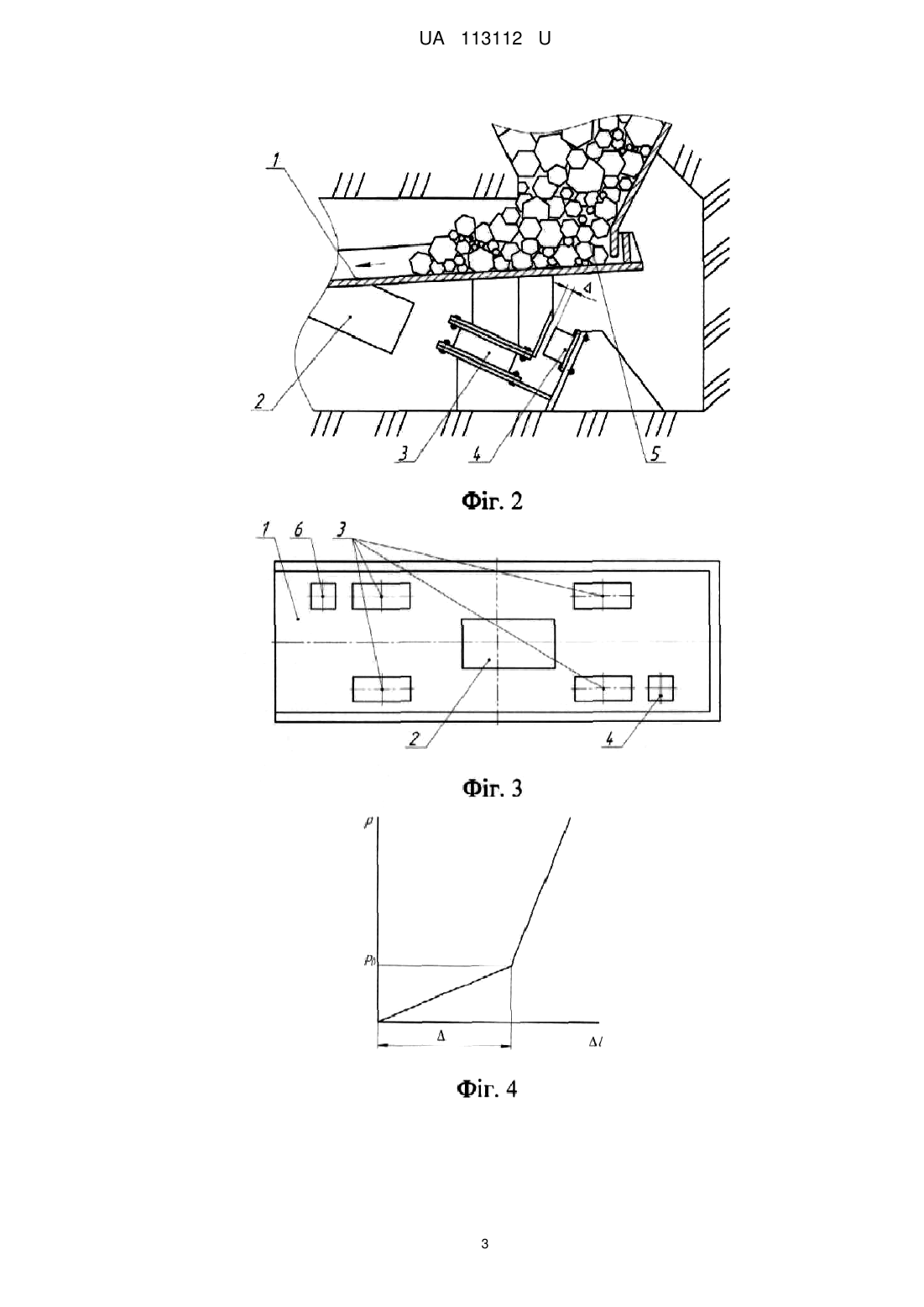

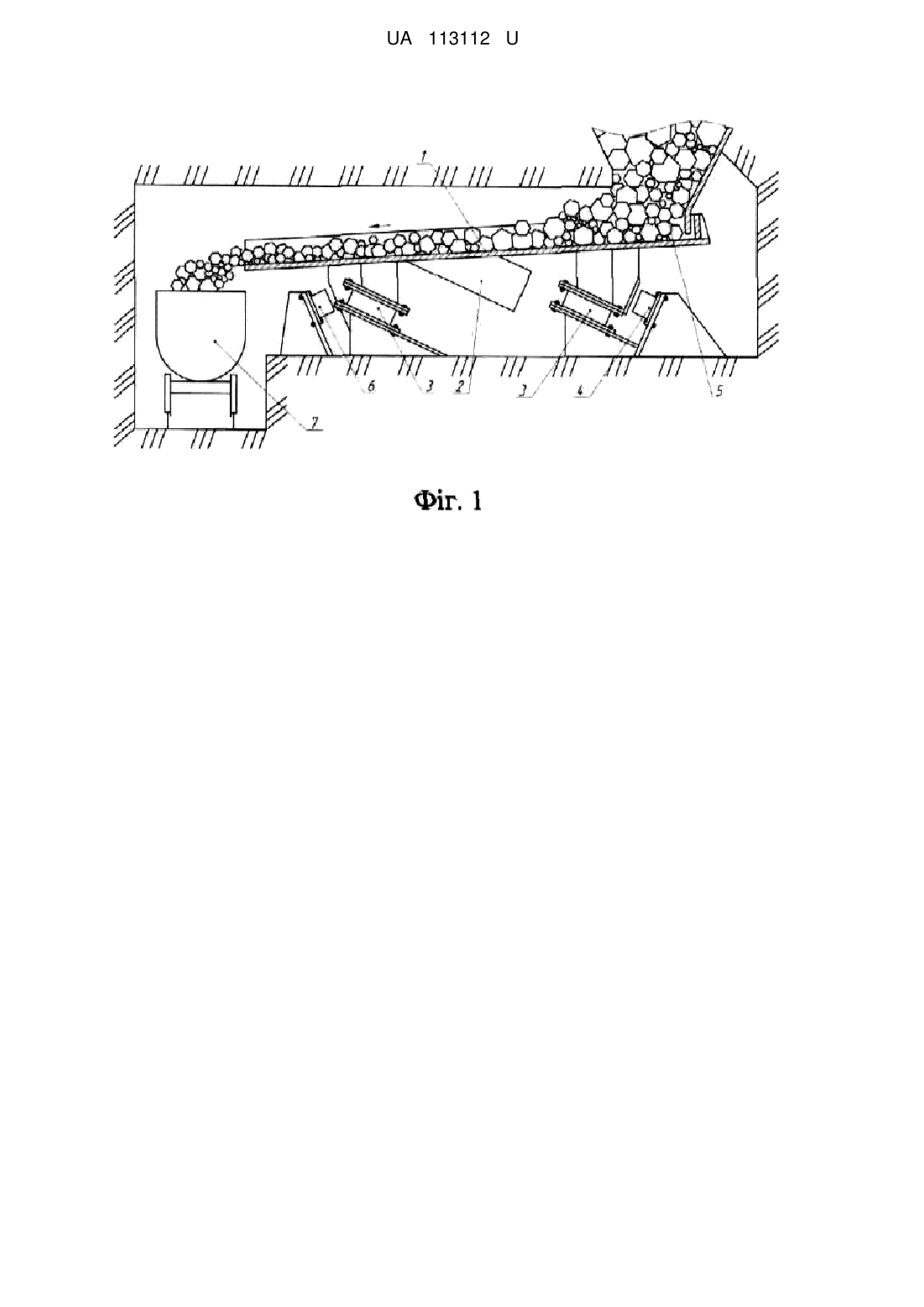

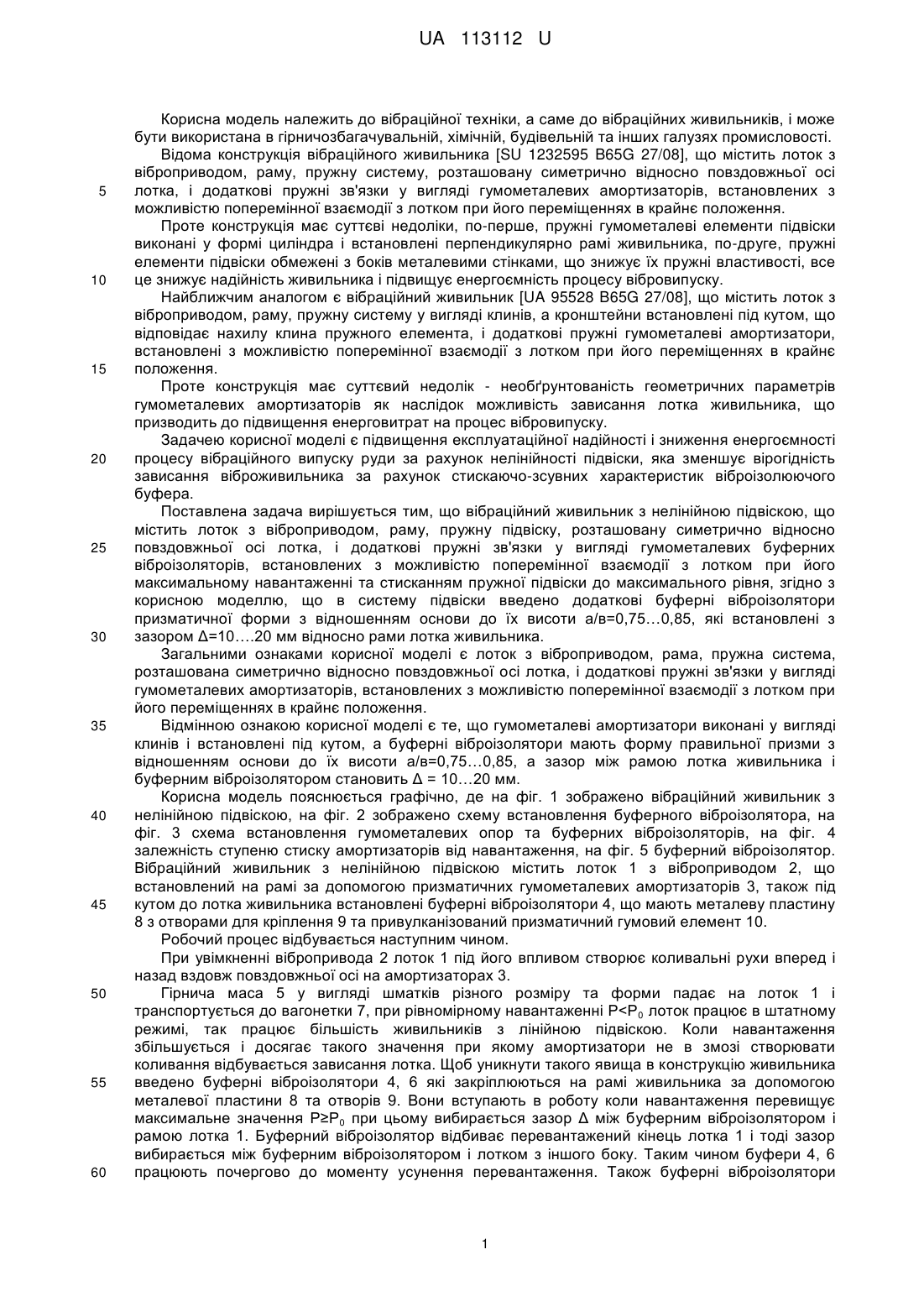

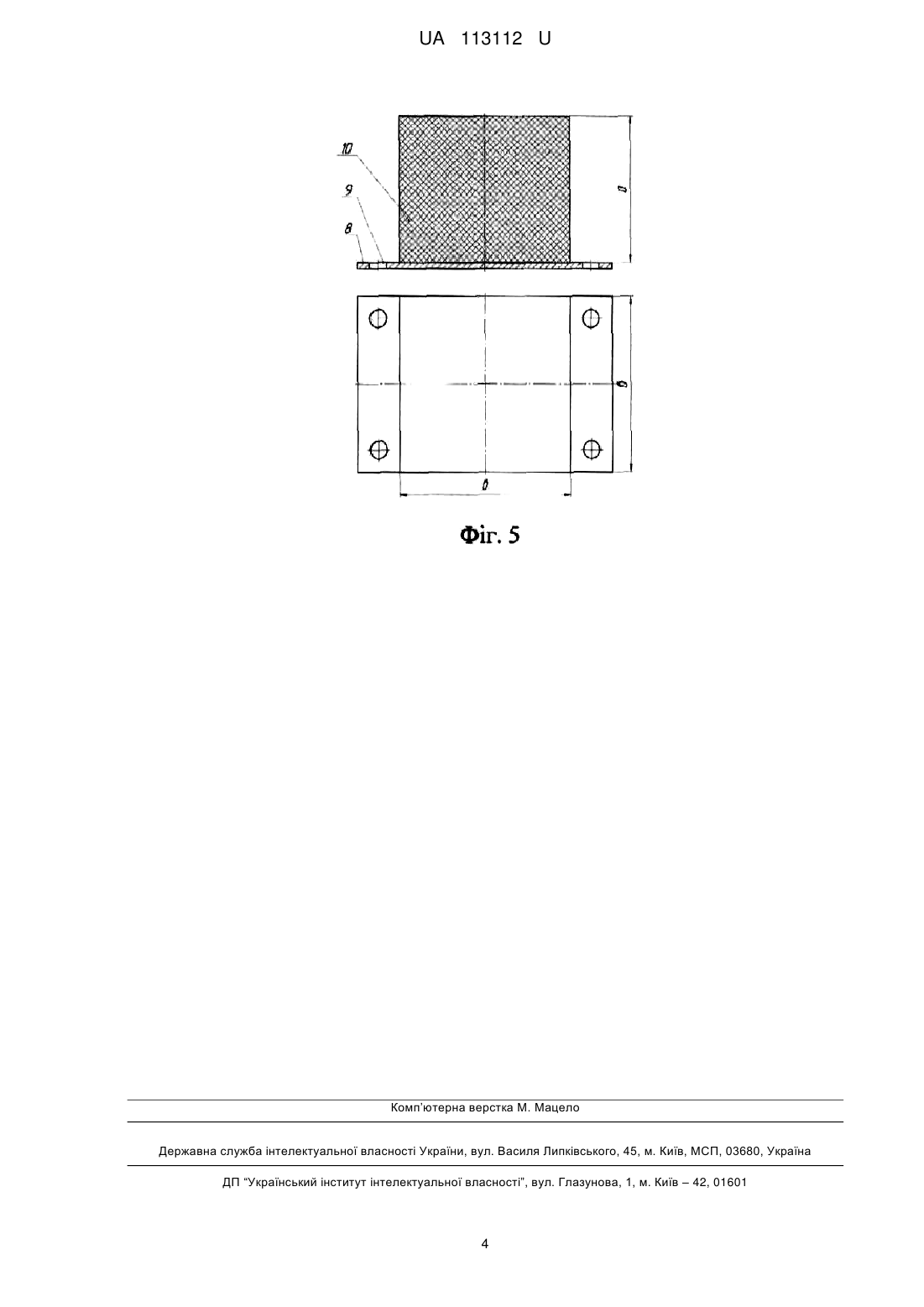

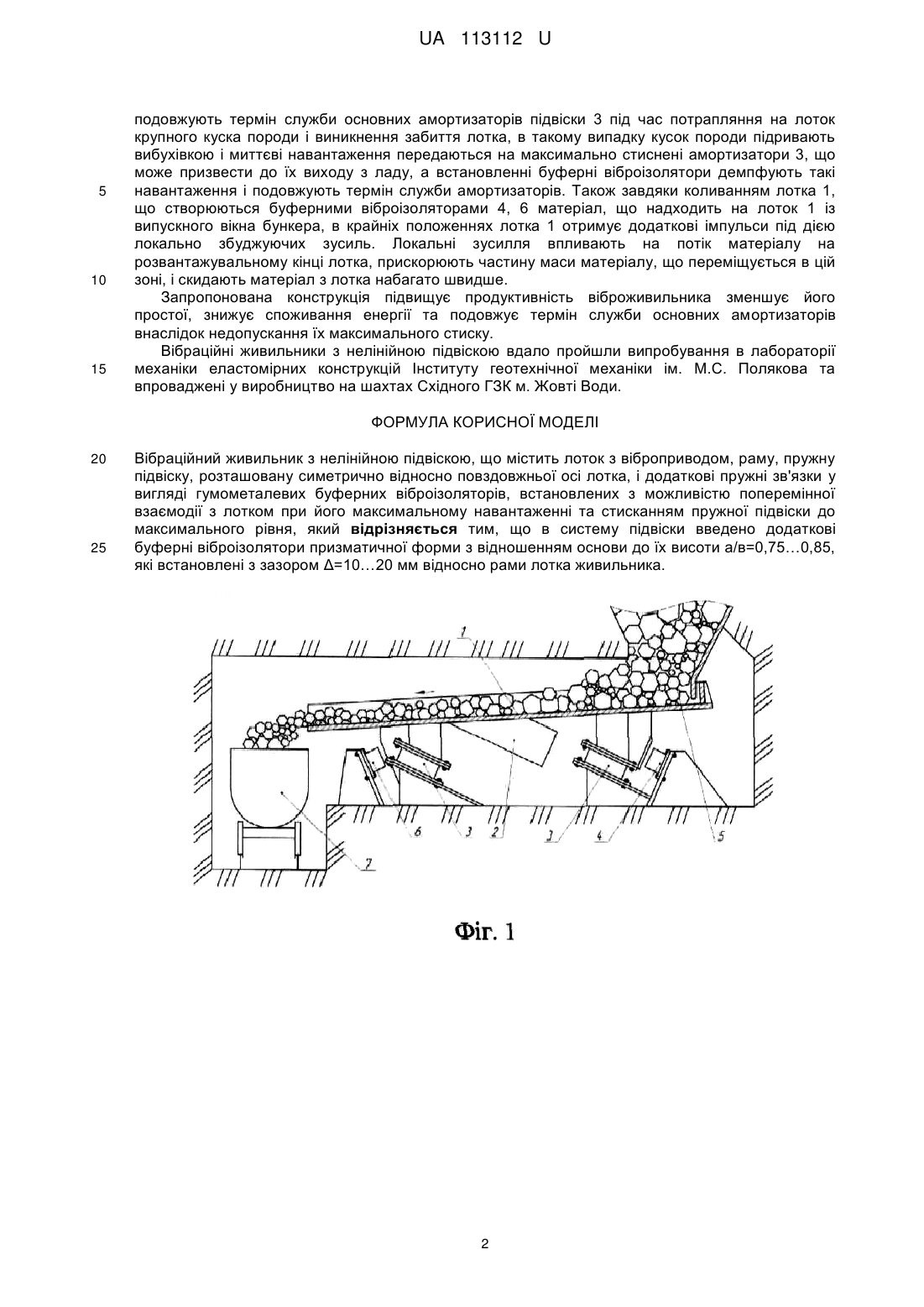

Реферат: Вібраційний живильник з нелінійною підвіскою містить лоток з віброприводом, раму, пружну підвіску, розташовану симетрично відносно повздовжньої осі лотка, і додаткові пружні зв'язки у вигляді гумометалевих буферних віброізоляторів, встановлених з можливістю поперемінної взаємодії з лотком при його максимальному навантаженні та стисканням пружної підвіски до максимального рівня. В систему підвіски введено додаткові буферні віброізолятори призматичної форми. UA 113112 U (12) UA 113112 U UA 113112 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вібраційної техніки, а саме до вібраційних живильників, і може бути використана в гірничозбагачувальній, хімічній, будівельній та інших галузях промисловості. Відома конструкція вібраційного живильника [SU 1232595 B65G 27/08], що містить лоток з віброприводом, раму, пружну систему, розташовану симетрично відносно повздовжньої осі лотка, і додаткові пружні зв'язки у вигляді гумометалевих амортизаторів, встановлених з можливістю поперемінної взаємодії з лотком при його переміщеннях в крайнє положення. Проте конструкція має суттєві недоліки, по-перше, пружні гумометалеві елементи підвіски виконані у формі циліндра і встановлені перпендикулярно рамі живильника, по-друге, пружні елементи підвіски обмежені з боків металевими стінками, що знижує їх пружні властивості, все це знижує надійність живильника і підвищує енергоємність процесу вібровипуску. Найближчим аналогом є вібраційний живильник [UA 95528 B65G 27/08], що містить лоток з віброприводом, раму, пружну систему у вигляді клинів, а кронштейни встановлені під кутом, що відповідає нахилу клина пружного елемента, і додаткові пружні гумометалеві амортизатори, встановлені з можливістю поперемінної взаємодії з лотком при його переміщеннях в крайнє положення. Проте конструкція має суттєвий недолік - необґрунтованість геометричних параметрів гумометалевих амортизаторів як наслідок можливість зависання лотка живильника, що призводить до підвищення енерговитрат на процес вібровипуску. Задачею корисної моделі є підвищення експлуатаційної надійності і зниження енергоємності процесу вібраційного випуску руди за рахунок нелінійності підвіски, яка зменшує вірогідність зависання віброживильника за рахунок стискаючо-зсувних характеристик віброізолюючого буфера. Поставлена задача вирішується тим, що вібраційний живильник з нелінійною підвіскою, що містить лоток з віброприводом, раму, пружну підвіску, розташовану симетрично відносно повздовжньої осі лотка, і додаткові пружні зв'язки у вигляді гумометалевих буферних віброізоляторів, встановлених з можливістю поперемінної взаємодії з лотком при його максимальному навантаженні та стисканням пружної підвіски до максимального рівня, згідно з корисною моделлю, що в систему підвіски введено додаткові буферні віброізолятори призматичної форми з відношенням основи до їх висоти а/в=0,75…0,85, які встановлені з зазором Δ=10….20 мм відносно рами лотка живильника. Загальними ознаками корисної моделі є лоток з віброприводом, рама, пружна система, розташована симетрично відносно повздовжньої осі лотка, і додаткові пружні зв'язки у вигляді гумометалевих амортизаторів, встановлених з можливістю поперемінної взаємодії з лотком при його переміщеннях в крайнє положення. Відмінною ознакою корисної моделі є те, що гумометалеві амортизатори виконані у вигляді клинів і встановлені під кутом, а буферні віброізолятори мають форму правильної призми з відношенням основи до їх висоти а/в=0,75…0,85, а зазор між рамою лотка живильника і буферним віброізолятором становить Δ = 10…20 мм. Корисна модель пояснюється графічно, де на фіг. 1 зображено вібраційний живильник з нелінійною підвіскою, на фіг. 2 зображено схему встановлення буферного віброізолятора, на фіг. 3 схема встановлення гумометалевих опор та буферних віброізоляторів, на фіг. 4 залежність ступеню стиску амортизаторів від навантаження, на фіг. 5 буферний віброізолятор. Вібраційний живильник з нелінійною підвіскою містить лоток 1 з віброприводом 2, що встановлений на рамі за допомогою призматичних гумометалевих амортизаторів 3, також під кутом до лотка живильника встановлені буферні віброізолятори 4, що мають металеву пластину 8 з отворами для кріплення 9 та привулканізований призматичний гумовий елемент 10. Робочий процес відбувається наступним чином. При увімкненні вібропривода 2 лоток 1 під його впливом створює коливальні рухи вперед і назад вздовж повздовжньої осі на амортизаторах 3. Гірнича маса 5 у вигляді шматків різного розміру та форми падає на лоток 1 і транспортується до вагонетки 7, при рівномірному навантаженні Ρ
