Енергоефективна система вентиляції

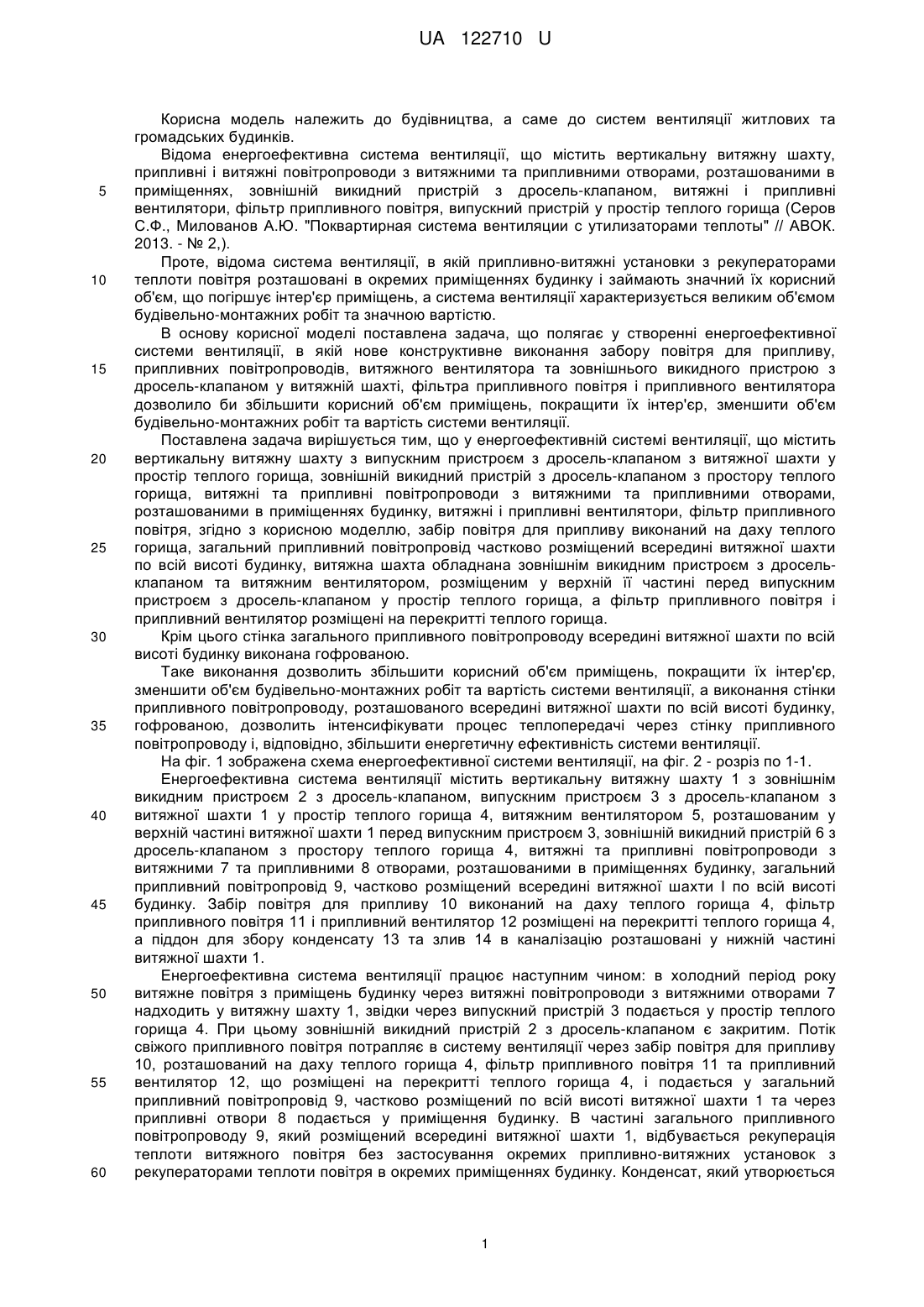

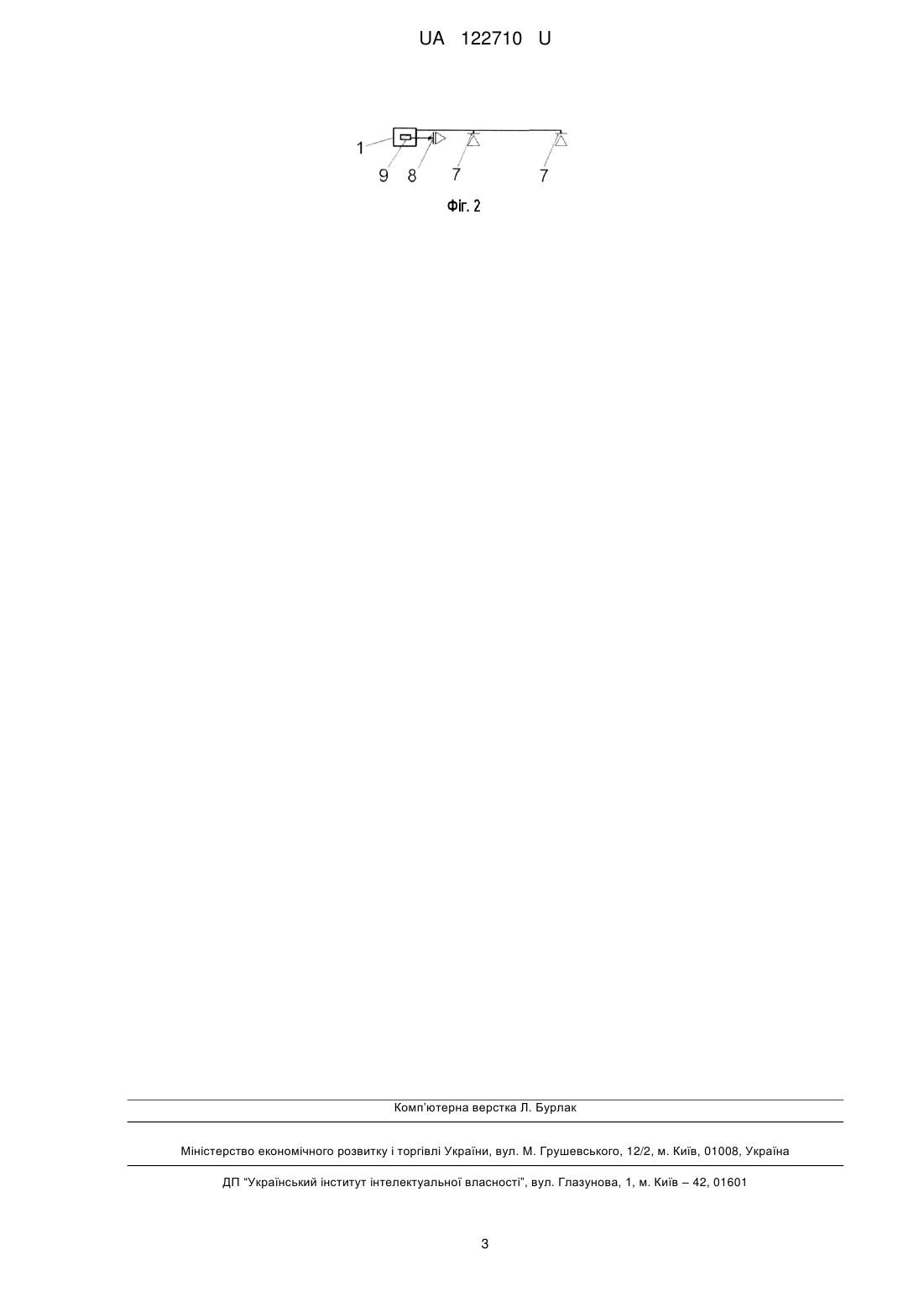

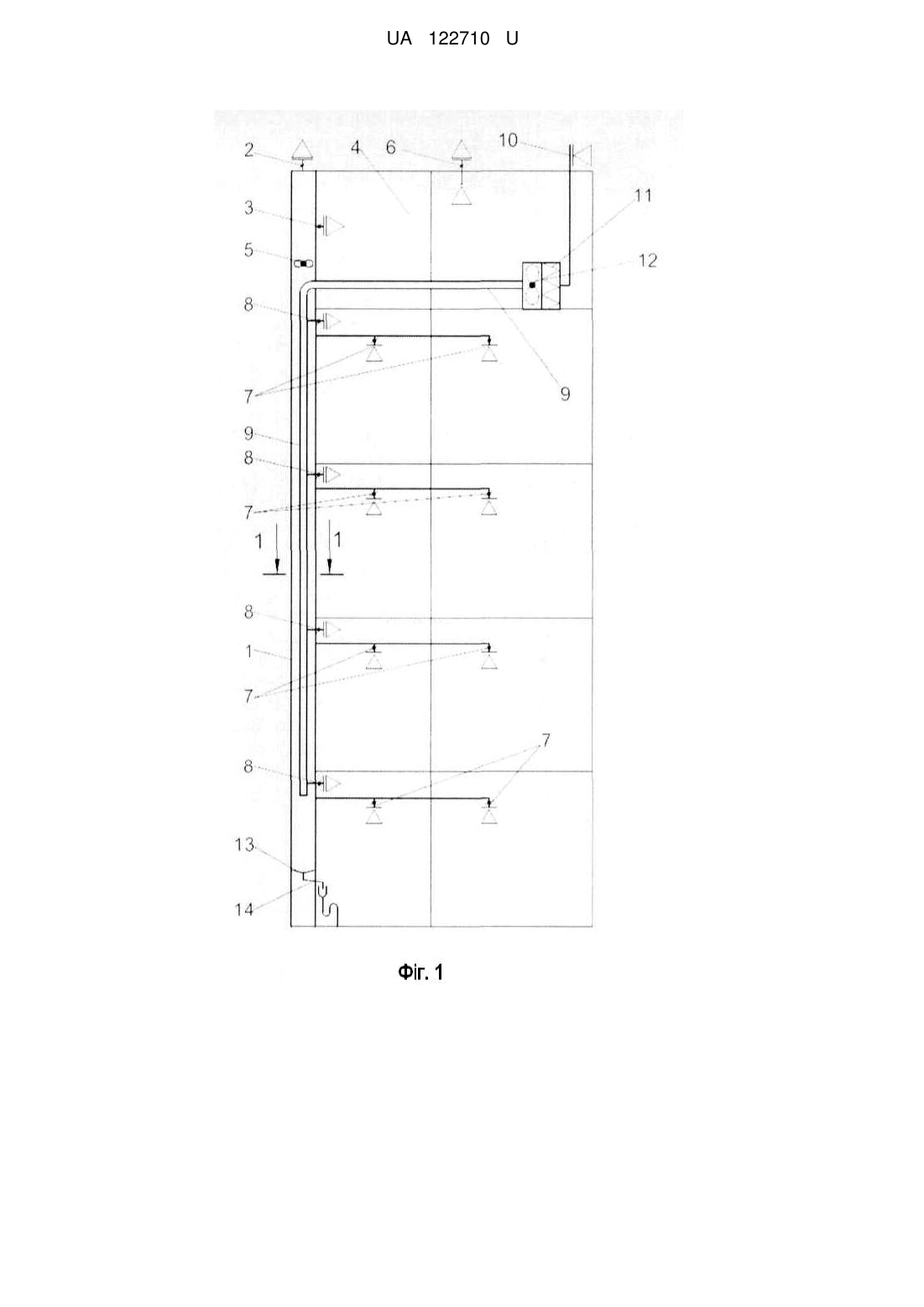

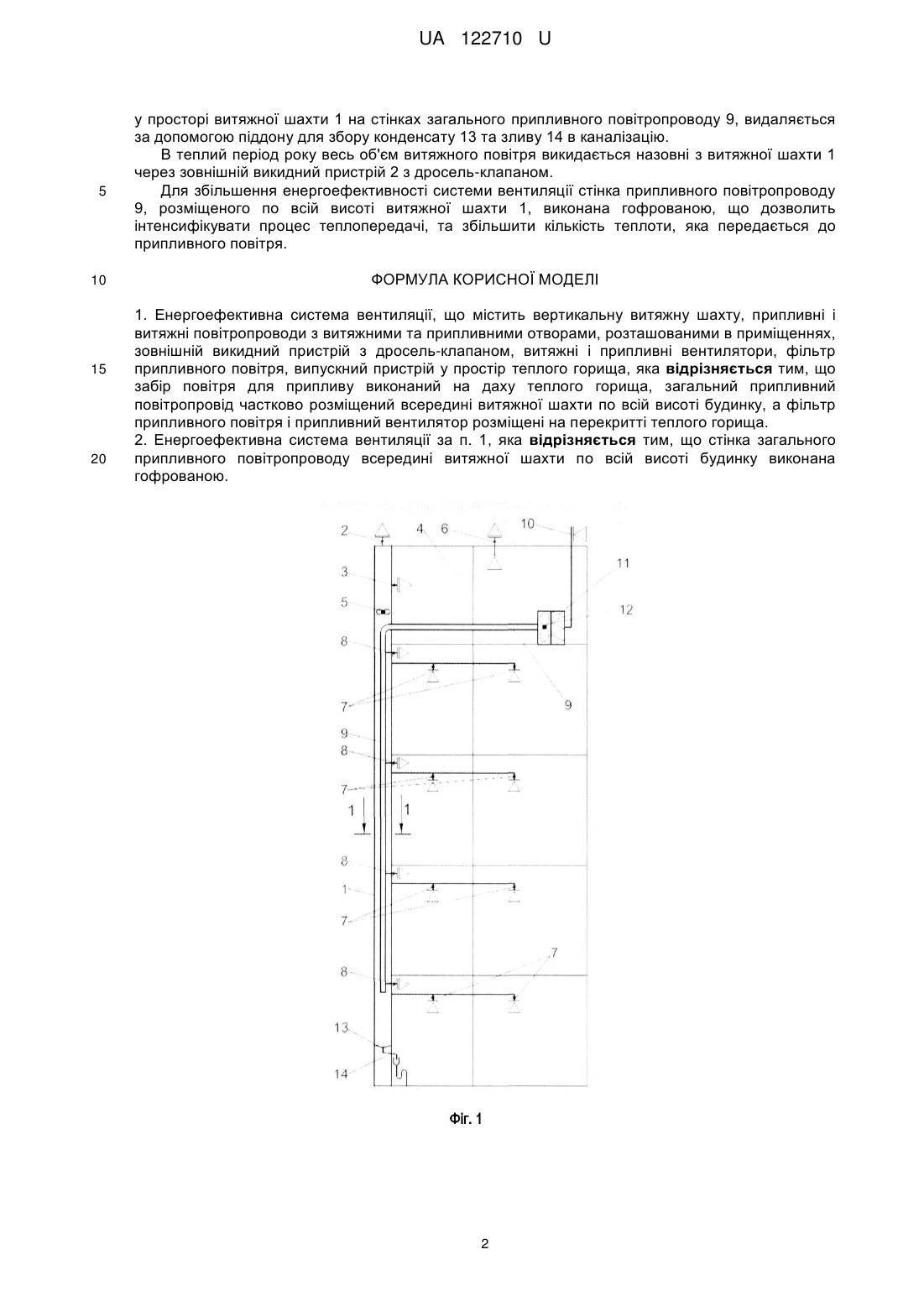

Реферат: UA 122710 U UA 122710 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, а саме до систем вентиляції житлових та громадських будинків. Відома енергоефективна система вентиляції, що містить вертикальну витяжну шахту, припливні і витяжні повітропроводи з витяжними та припливними отворами, розташованими в приміщеннях, зовнішній викидний пристрій з дросель-клапаном, витяжні і припливні вентилятори, фільтр припливного повітря, випускний пристрій у простір теплого горища (Серов С.Ф., Милованов А.Ю. "Поквартирная система вентиляции с утилизаторами теплоты" // АВОК. 2013. - № 2,). Проте, відома система вентиляції, в якій припливно-витяжні установки з рекуператорами теплоти повітря розташовані в окремих приміщеннях будинку і займають значний їх корисний об'єм, що погіршує інтер'єр приміщень, а система вентиляції характеризується великим об'ємом будівельно-монтажних робіт та значною вартістю. В основу корисної моделі поставлена задача, що полягає у створенні енергоефективної системи вентиляції, в якій нове конструктивне виконання забору повітря для припливу, припливних повітропроводів, витяжного вентилятора та зовнішнього викидного пристрою з дросель-клапаном у витяжній шахті, фільтра припливного повітря і припливного вентилятора дозволило би збільшити корисний об'єм приміщень, покращити їх інтер'єр, зменшити об'єм будівельно-монтажних робіт та вартість системи вентиляції. Поставлена задача вирішується тим, що у енергоефективній системі вентиляції, що містить вертикальну витяжну шахту з випускним пристроєм з дросель-клапаном з витяжної шахти у простір теплого горища, зовнішній викидний пристрій з дросель-клапаном з простору теплого горища, витяжні та припливні повітропроводи з витяжними та припливними отворами, розташованими в приміщеннях будинку, витяжні і припливні вентилятори, фільтр припливного повітря, згідно з корисною моделлю, забір повітря для припливу виконаний на даху теплого горища, загальний припливний повітропровід частково розміщений всередині витяжної шахти по всій висоті будинку, витяжна шахта обладнана зовнішнім викидним пристроєм з дросельклапаном та витяжним вентилятором, розміщеним у верхній її частині перед випускним пристроєм з дросель-клапаном у простір теплого горища, а фільтр припливного повітря і припливний вентилятор розміщені на перекритті теплого горища. Крім цього стінка загального припливного повітропроводу всередині витяжної шахти по всій висоті будинку виконана гофрованою. Таке виконання дозволить збільшити корисний об'єм приміщень, покращити їх інтер'єр, зменшити об'єм будівельно-монтажних робіт та вартість системи вентиляції, а виконання стінки припливного повітропроводу, розташованого всередині витяжної шахти по всій висоті будинку, гофрованою, дозволить інтенсифікувати процес теплопередачі через стінку припливного повітропроводу і, відповідно, збільшити енергетичну ефективність системи вентиляції. На фіг. 1 зображена схема енергоефективної системи вентиляції, на фіг. 2 - розріз по 1-1. Енергоефективна система вентиляції містить вертикальну витяжну шахту 1 з зовнішнім викидним пристроєм 2 з дросель-клапаном, випускним пристроєм 3 з дросель-клапаном з витяжної шахти 1 у простір теплого горища 4, витяжним вентилятором 5, розташованим у верхній частині витяжної шахти 1 перед випускним пристроєм 3, зовнішній викидний пристрій 6 з дросель-клапаном з простору теплого горища 4, витяжні та припливні повітропроводи з витяжними 7 та припливними 8 отворами, розташованими в приміщеннях будинку, загальний припливний повітропровід 9, частково розміщений всередині витяжної шахти І по всій висоті будинку. Забір повітря для припливу 10 виконаний на даху теплого горища 4, фільтр припливного повітря 11 і припливний вентилятор 12 розміщені на перекритті теплого горища 4, а піддон для збору конденсату 13 та злив 14 в каналізацію розташовані у нижній частині витяжної шахти 1. Енергоефективна система вентиляції працює наступним чином: в холодний період року витяжне повітря з приміщень будинку через витяжні повітропроводи з витяжними отворами 7 надходить у витяжну шахту 1, звідки через випускний пристрій 3 подається у простір теплого горища 4. При цьому зовнішній викидний пристрій 2 з дросель-клапаном є закритим. Потік свіжого припливного повітря потрапляє в систему вентиляції через забір повітря для припливу 10, розташований на даху теплого горища 4, фільтр припливного повітря 11 та припливний вентилятор 12, що розміщені на перекритті теплого горища 4, і подається у загальний припливний повітропровід 9, частково розміщений по всій висоті витяжної шахти 1 та через припливні отвори 8 подається у приміщення будинку. В частині загального припливного повітропроводу 9, який розміщений всередині витяжної шахти 1, відбувається рекуперація теплоти витяжного повітря без застосування окремих припливно-витяжних установок з рекуператорами теплоти повітря в окремих приміщеннях будинку. Конденсат, який утворюється 1 UA 122710 U 5 10 15 20 у просторі витяжної шахти 1 на стінках загального припливного повітропроводу 9, видаляється за допомогою піддону для збору конденсату 13 та зливу 14 в каналізацію. В теплий період року весь об'єм витяжного повітря викидається назовні з витяжної шахти 1 через зовнішній викидний пристрій 2 з дросель-клапаном. Для збільшення енергоефективності системи вентиляції стінка припливного повітропроводу 9, розміщеного по всій висоті витяжної шахти 1, виконана гофрованою, що дозволить інтенсифікувати процес теплопередачі, та збільшити кількість теплоти, яка передається до припливного повітря. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Енергоефективна система вентиляції, що містить вертикальну витяжну шахту, припливні і витяжні повітропроводи з витяжними та припливними отворами, розташованими в приміщеннях, зовнішній викидний пристрій з дросель-клапаном, витяжні і припливні вентилятори, фільтр припливного повітря, випускний пристрій у простір теплого горища, яка відрізняється тим, що забір повітря для припливу виконаний на даху теплого горища, загальний припливний повітропровід частково розміщений всередині витяжної шахти по всій висоті будинку, а фільтр припливного повітря і припливний вентилятор розміщені на перекритті теплого горища. 2. Енергоефективна система вентиляції за п. 1, яка відрізняється тим, що стінка загального припливного повітропроводу всередині витяжної шахти по всій висоті будинку виконана гофрованою. 2 UA 122710 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
