Спосіб мініатюризації активного вібратора антени для приймання (передачі) електромагнітного випромінювання з частотою понад 30 мгц
Номер патенту: 22327
Опубліковано: 03.02.1998
Автори: Коробов Аркадій Васильович, Костів Роман Миколайович, Дунаєнко Олександр Харлампійович
Формула / Реферат
Способ миниатюризации активного вибратора антенны для приема (передачи) электромагнитного излучения с частотой свыше 30 МГц, заключающийся в поддержании внешним устройством постоянного потенциала на активном вибраторе антенны, размеры которого l/2 получении на нем переменного индуцированного заряда при воздействии на него электромагнитным полем с частотой действующего электромагнитного поля отличающийся тем, что получают переменный индуцированный заряд на миниатюризированном активном вибраторе с размерами l/2 eэф с частотой падающего электромагнитного поля в eэф раз больший путем размещения, миниатюризированного активного вибратора в диэлектрической среде с диэлектрической проницаемостью от 3 до 300.

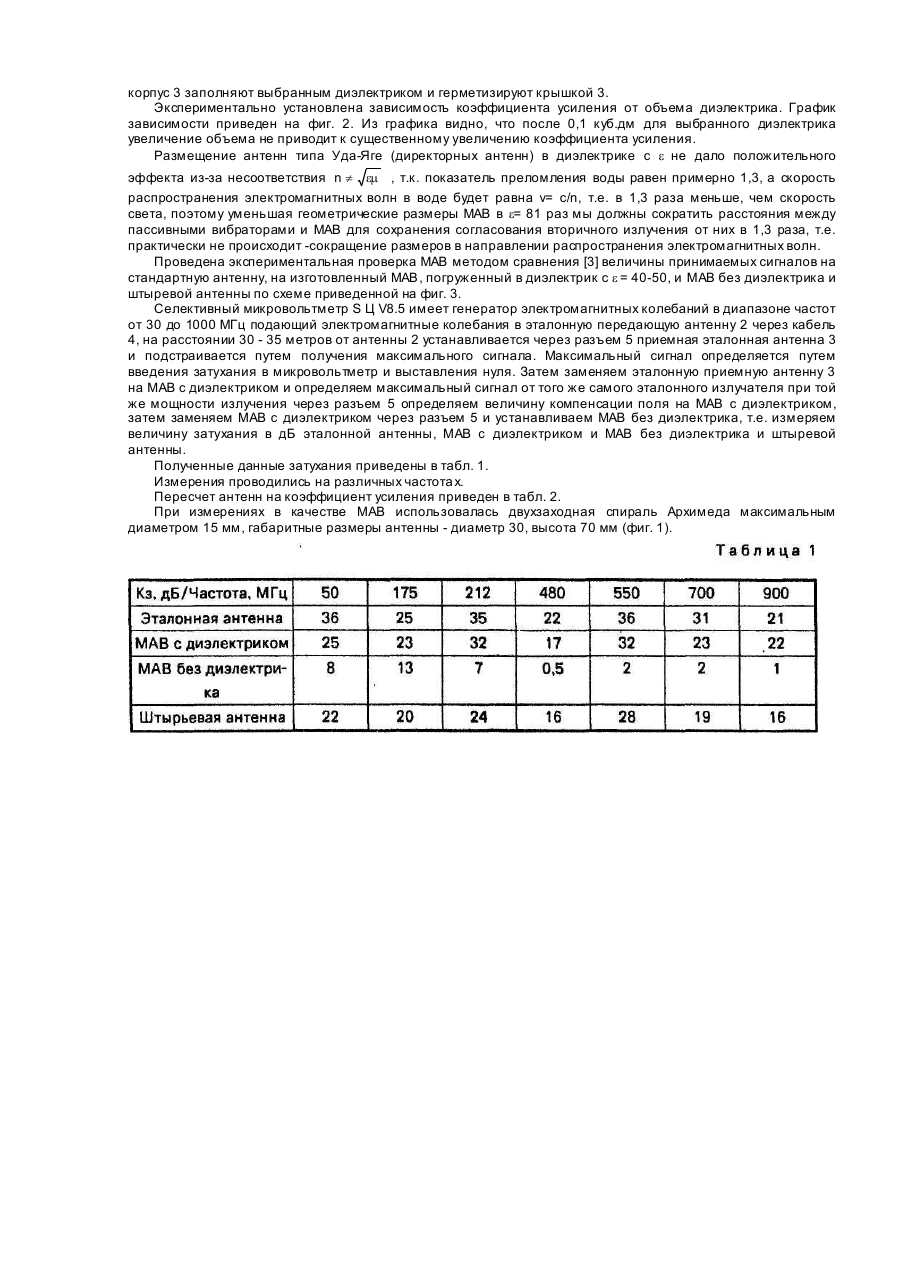

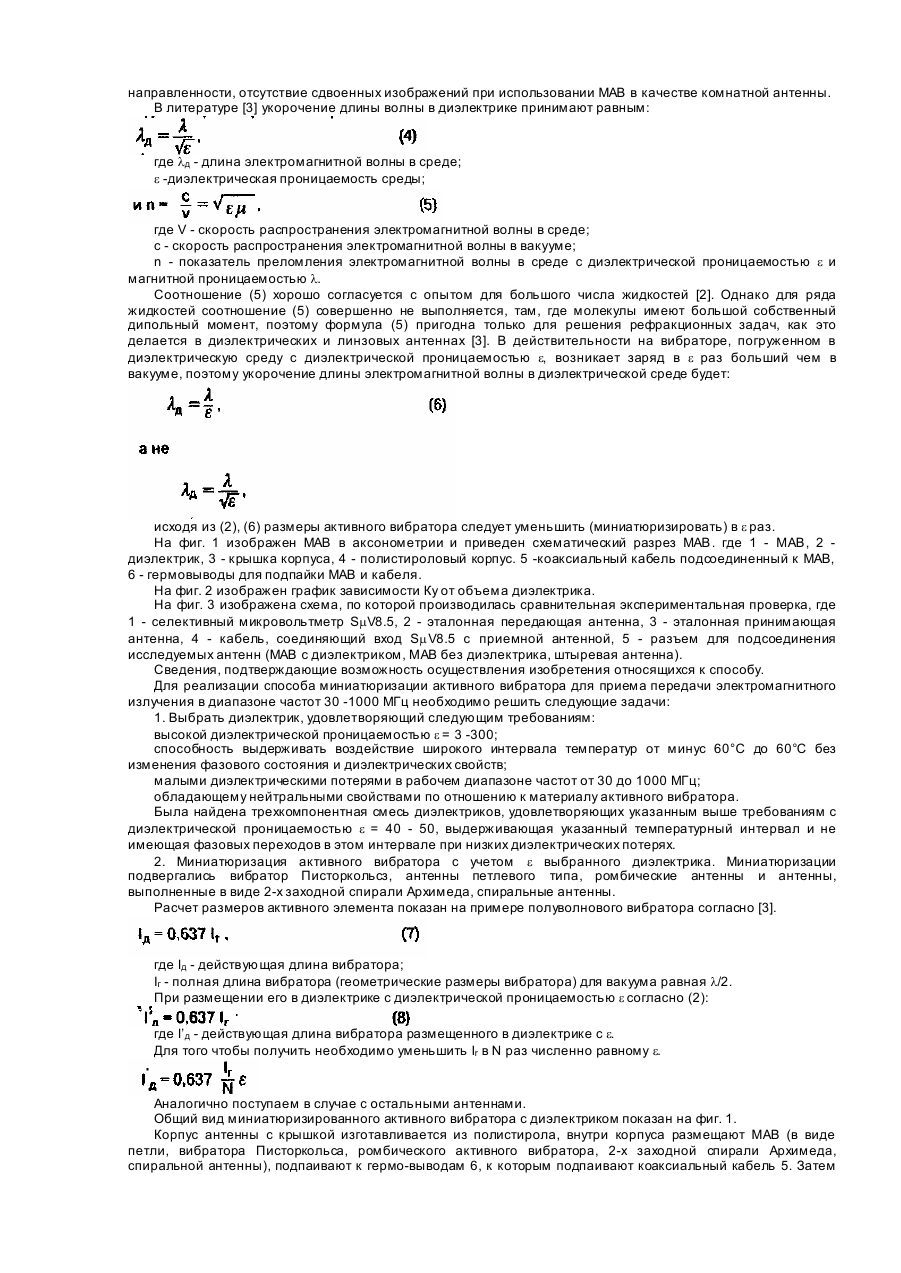

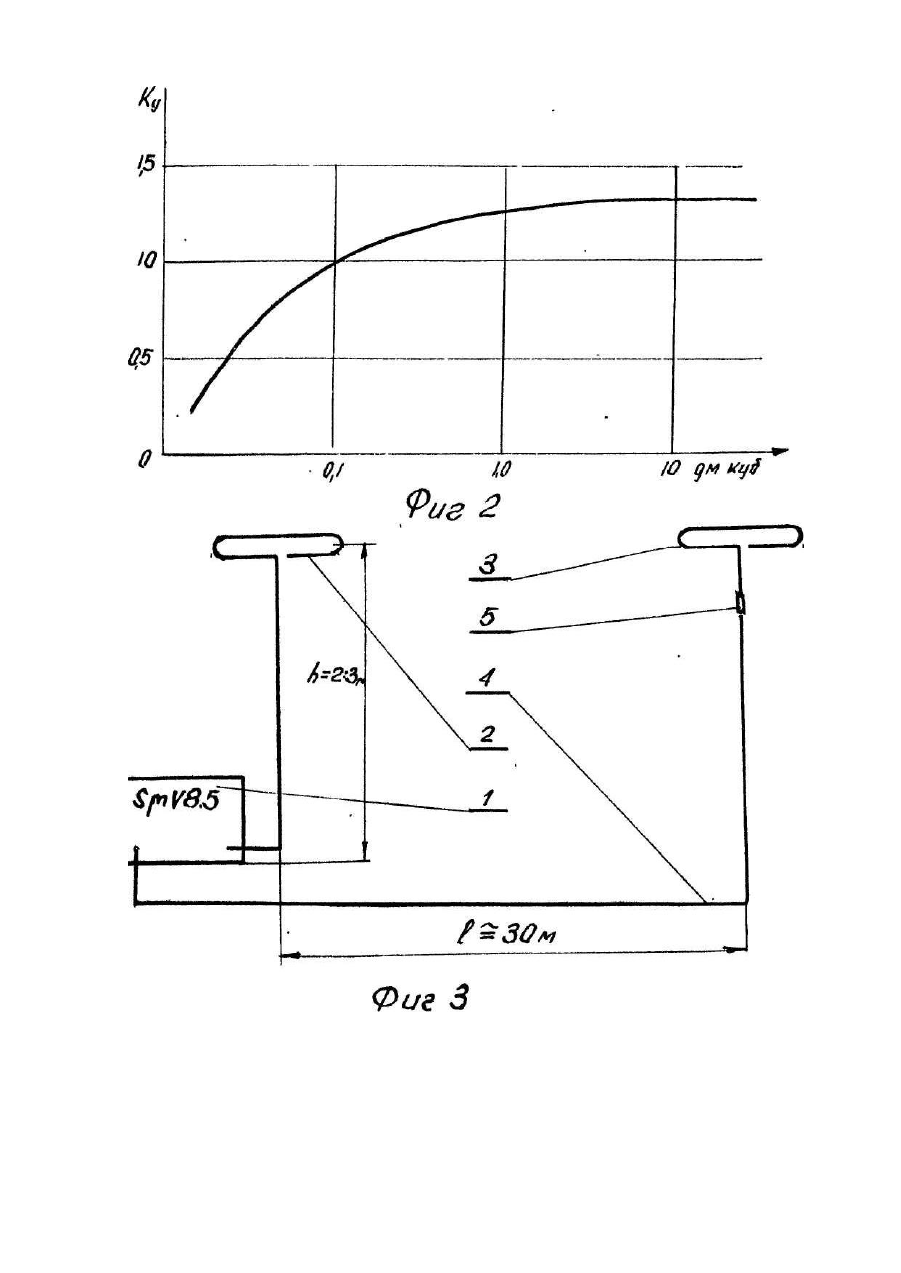

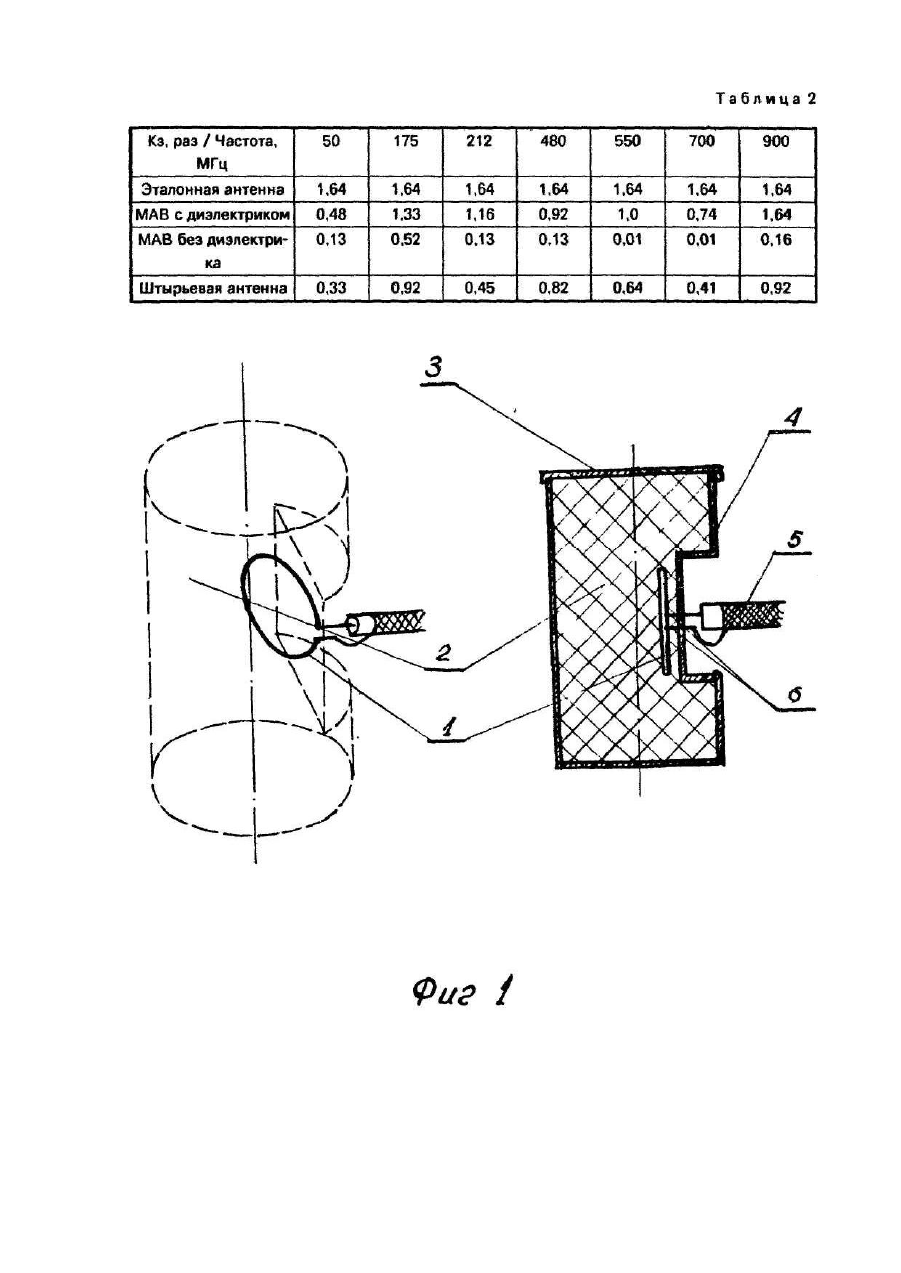

Текст
Изобретение относится к области приема-передачи электромагнитного излучения, в частности приемапередачи сигналов электромагнитного излучения частотой свыше 30 МГц и может быть использовано для приема и передачи электромагнитных волн в метровом и дециметровом диапазоне частот. Известны антенны петлевого типа имеющие достаточно равномерное распределение тока по петле и диаграмму направленности, лежащую в плоскости, перпендикулярной плоскости петли [1]. Для увеличения действующей длины рамки применяют магнитодиэлектрические сердечники, обладающие высокой магнитной проницаемостью m, малой проводимостью. Электродвижущая сила (ЭДС) и действующая длина рамки увеличивается в mэф .( mэф
ДивитисяДодаткова інформація
МПК / Мітки
МПК: H01Q 7/00
Мітки: електромагнітного, вібратора, антени, активного, частотою, випромінювання, мініатюризації, передачі, понад, мгц, приймання, спосіб
