Гомогенізатор палива для карбюратора двигуна внутрішнього згоряння

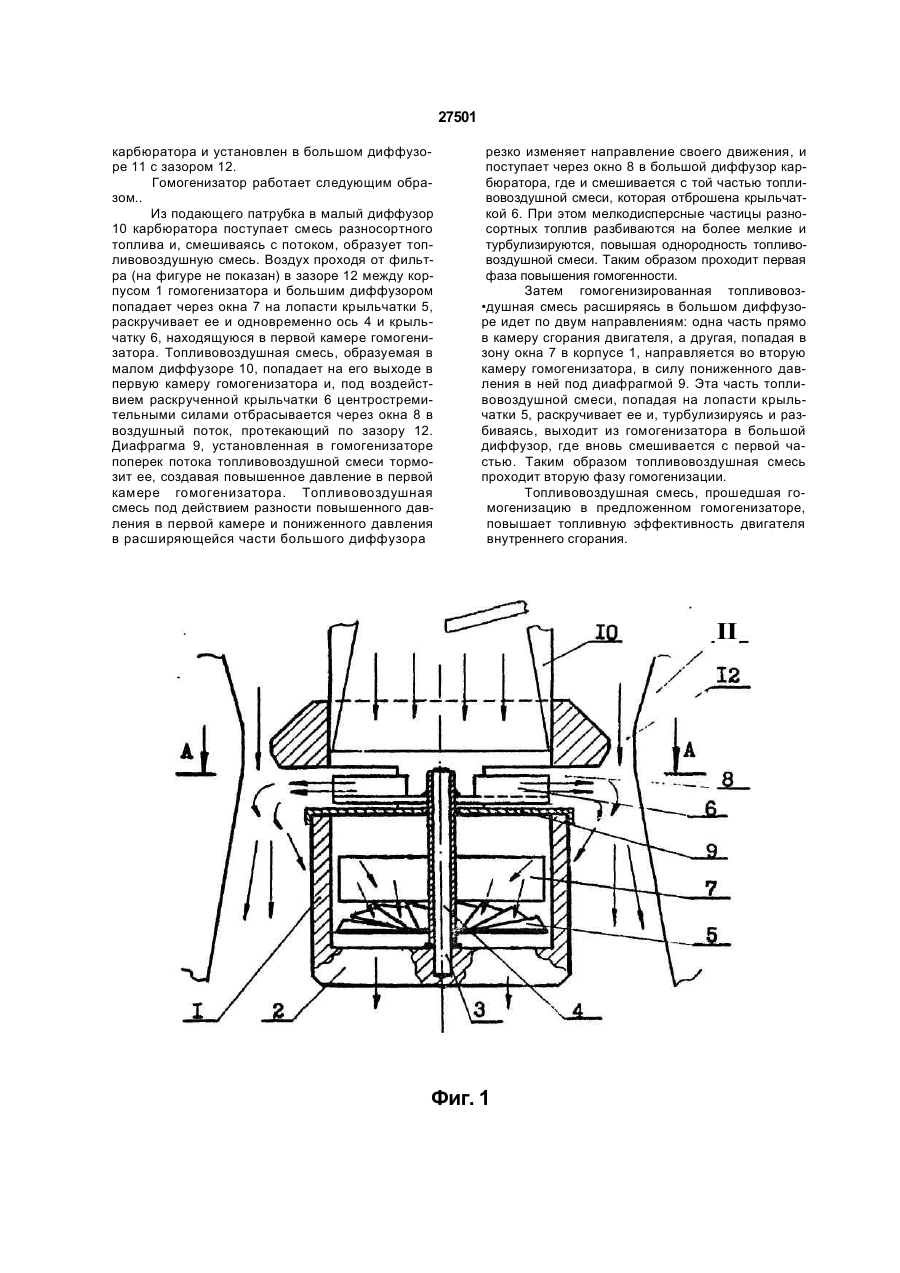

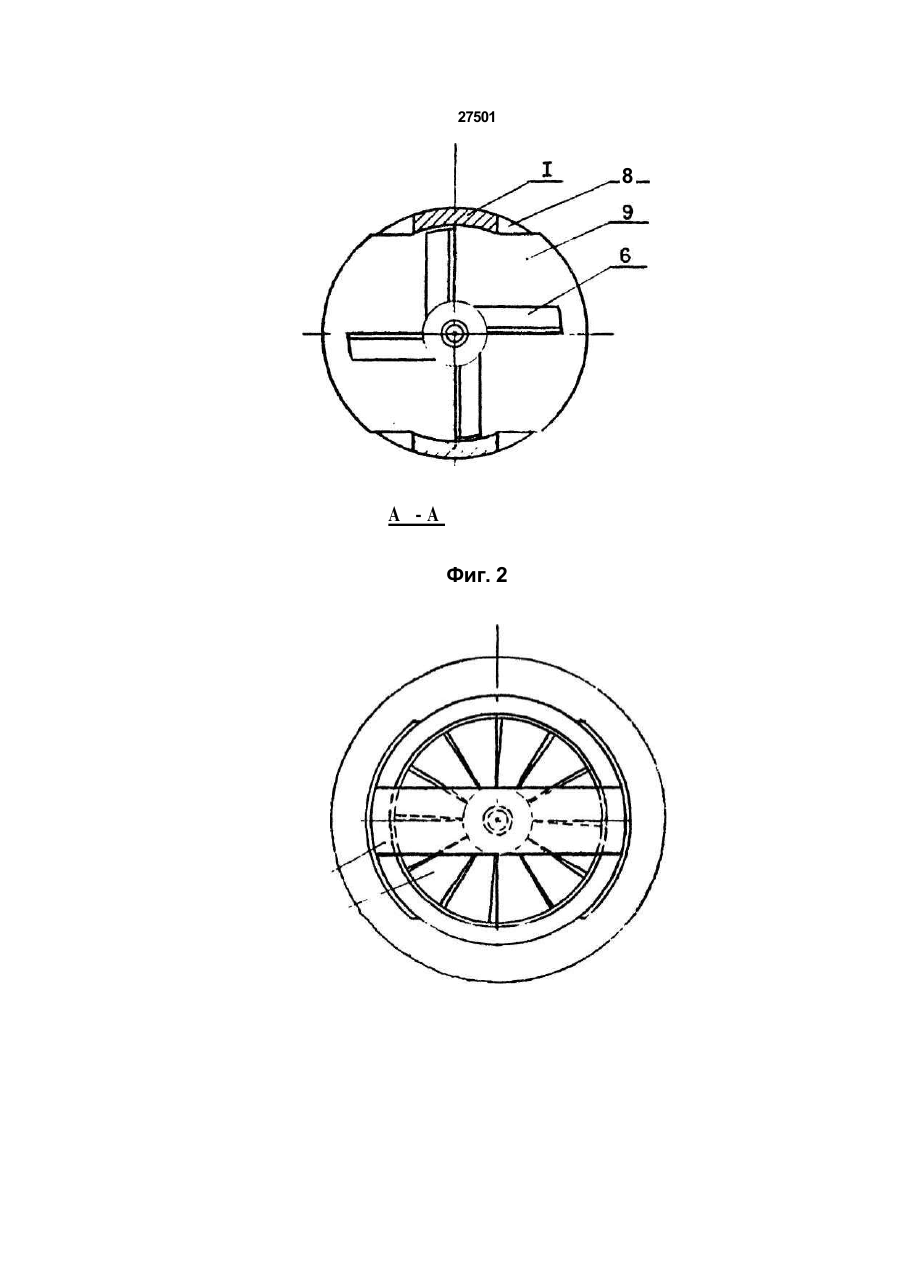

1. Гомогенизатор топлива для карбюратора двигателя внутреннего сгорания, содержащий крыльчатки, жестко закрепленные на оси, подвижно установленной в корпусе на выходе малого диффузора карбюратора, отличающийся тем, что он снабжен диафрагмой, установленной в корпусе между крыльчатками. 2. Гомогенизатор по п. 1, отличающийся тем, что корпус выполнен в виде цилиндра с окнами на боковой поверхности. 3. Гомогенизатор по п. 1, отличающийся тем, что лопатки первой крыльчатки выполнены в ви де уголка в сечении. Изобретение относится к области двигателестроения, в частности к средствам подготовки горючей смеси в карбюраторе двигателя внутреннего сгорания. Известен карбюратор двигателя внутреннего сгорания [1]. Он содержит корпус с проточным каналом, в котором последовательно установлены малый и большой диффузоры и гомогенизатор, выполненный в виде крыльчаток, жестко закрепленных на оси, подвижно установленной в корпусе на выходе малого диффузора карбюратора. Недостатком данного карбюратора является то, что не обеспечена глубокая гомогенность и полнота сгорания смесей разносортных топлив с низкосортными добавками и поэтому он не дает высокой топливной эффективности двигателя. Задача, на решение которой направлено изобретение, состоит в том, чтобы создать такой гомогенизатор топлива для карбюратора двигателя внутреннего сгорания, в котором изменение перемещения газовоздушной смеси перед подачей в камеру сгорания путем установки нового элемента - диафрагмы, а также особое выполнение корпуса и лопаток первой крыльчатки, позволило бы обеспечить глубокую гомогенность и полноту сгорания смесей разносортных топлив с низкосортными добавками и за счет этого повысить топливную эффективность двигателя. Указанная задача решается тем, что гомогенизатор топлива для карбюратора двигателя внутреннего сгорания, содержащий крыльчатки, жестко закрепленные на оси, подвижно установленной в корпусе на выходе малого диффузора карбюратора, согласно изобретению, снабжен диафрагмой, установленной в корпусе между крыльчатками. А также тем, что корпус выполнен в виде цилиндра с окнами на боковой поверхности. А также тем, что лопатки первой крыльчатки выполнены в виде уголка в сечении. На фиг. 1 изображен гомогенизатор в разрезе; ' На фиг. 2 изображено сечение А-А с фиг. 1; На фиг. 3 изображен вид снизу. Гомогенизатор топлива для карбюратора двигателя внутреннего сгорания, состоит из корпуса 1, выполненного в виде цилиндра с поперечиной 2 на нижнем торце. В центре поперечины 2 закреплена игла 3, на которую посажена подвижная полая ось 4. На подвижной оси 4 жестко закреплены крыльчатки 5 и 6. Лопасти крыльчатки 5 установлены под углом к оси гомогенизатора. Крыльчатка 6 имеет лопасти в виде уголка в сечении, в котором вертикальные полки параллельны оси гомогенизатора, а горизонтальные перпендикулярны ей. На боковой поверхности корпуса выполнены окна 7 и 8. Напротив окна 8 расположена крыльчатка 6, а ниже окна 7 - крыльчатка 5. Между окнами 7 и 8 на корпусе закреплена диафрагма 9, разделяющая корпус на первую по потоку и вторую камеры. Корпус 1 гомогенизатора закреплен на выходе из малого диффузора 10 см О со" CM 27501 карбюратора и установлен в большом диффузоре 11 с зазором 12. Гомогенизатор работает следующим образом.. Из подающего патрубка в малый диффузор 10 карбюратора поступает смесь разносортного топлива и, смешиваясь с потоком, образует топливовоздушную смесь. Воздух проходя от фильтра (на фигуре не показан) в зазоре 12 между корпусом 1 гомогенизатора и большим диффузором попадает через окна 7 на лопасти крыльчатки 5, раскручивает ее и одновременно ось 4 и крыльчатку 6, находящуюся в первой камере гомогенизатора. Топливовоздушная смесь, образуемая в малом диффузоре 10, попадает на его выходе в первую камеру гомогенизатора и, под воздействием раскрученной крыльчатки 6 центростремительными силами отбрасывается через окна 8 в воздушный поток, протекающий по зазору 12. Диафрагма 9, установленная в гомогенизаторе поперек потока топливовоздушной смеси тормозит ее, создавая повышенное давление в первой камере гомогенизатора. Топливовоздушная смесь под действием разности повышенного давления в первой камере и пониженного давления в расширяющейся части большого диффузора резко изменяет направление своего движения, и поступает через окно 8 в большой диффузор карбюратора, где и смешивается с той частью топливовоздушной смеси, которая отброшена крыльчаткой 6. При этом мелкодисперсные частицы разносортных топлив разбиваются на более мелкие и турбулизируются, повышая однородность топливовоздушной смеси. Таким образом проходит первая фаза повышения гомогенности. Затем гомогенизированная топливовоз•душная смесь расширяясь в большом диффузоре идет по двум направлениям: одна часть прямо в камеру сгорания двигателя, а другая, попадая в зону окна 7 в корпусе 1, направляется во вторую камеру гомогенизатора, в силу пониженного давления в ней под диафрагмой 9. Эта часть топливовоздушной смеси, попадая на лопасти крыльчатки 5, раскручивает ее и, турбулизируясь и разбиваясь, выходит из гомогенизатора в большой диффузор, где вновь смешивается с первой частью. Таким образом топливовоздушная смесь проходит вторую фазу гомогенизации. Топливовоздушная смесь, прошедшая гомогенизацию в предложенном гомогенизаторе, повышает топливную эффективность двигателя внутреннего сгорания. II Фиг. 1 27501 8 A -A Фиг. 2 2 «•МММ 5 Фиг. 3 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
