Пристрій для заміни стапеля самонакладу аркушевої друкарської машини

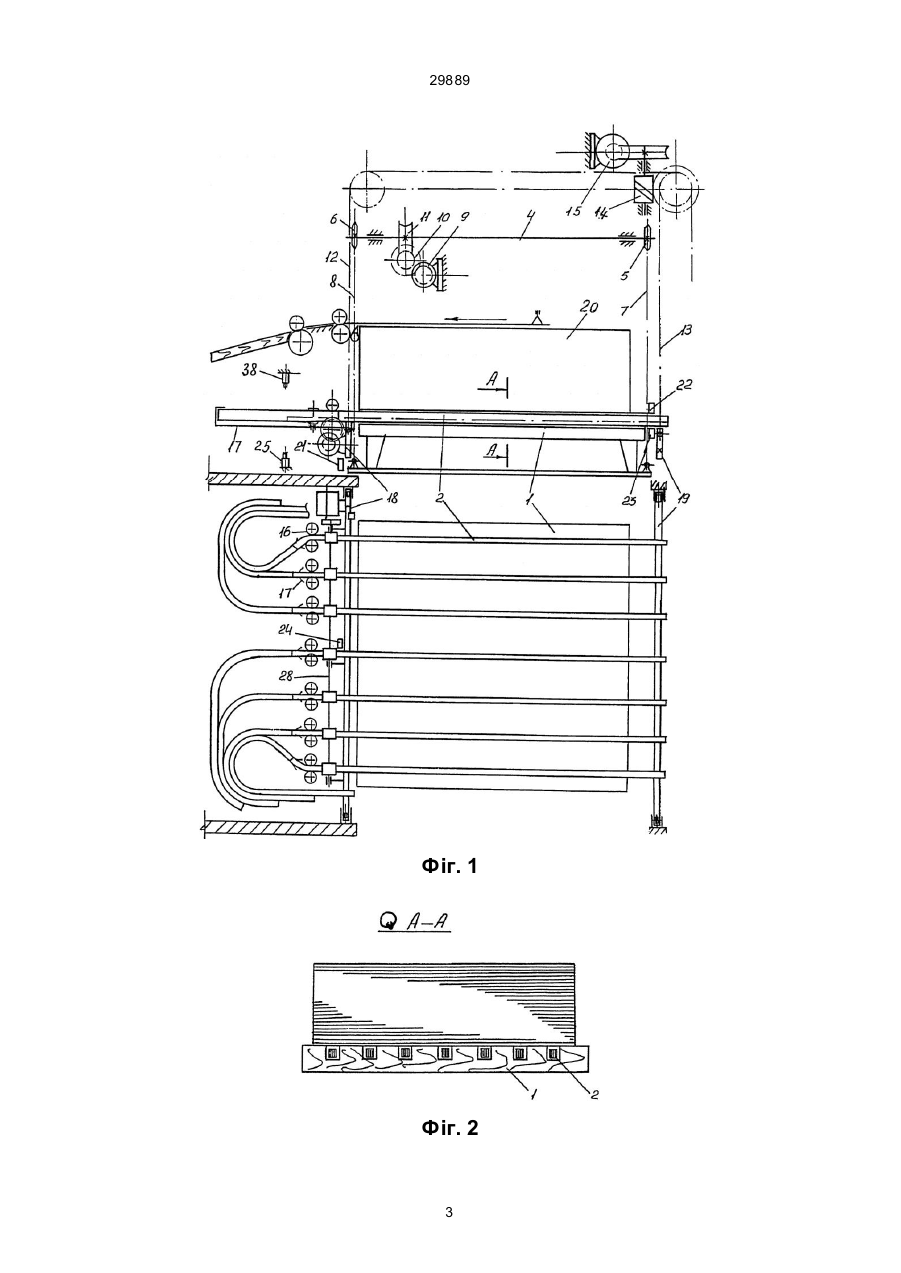

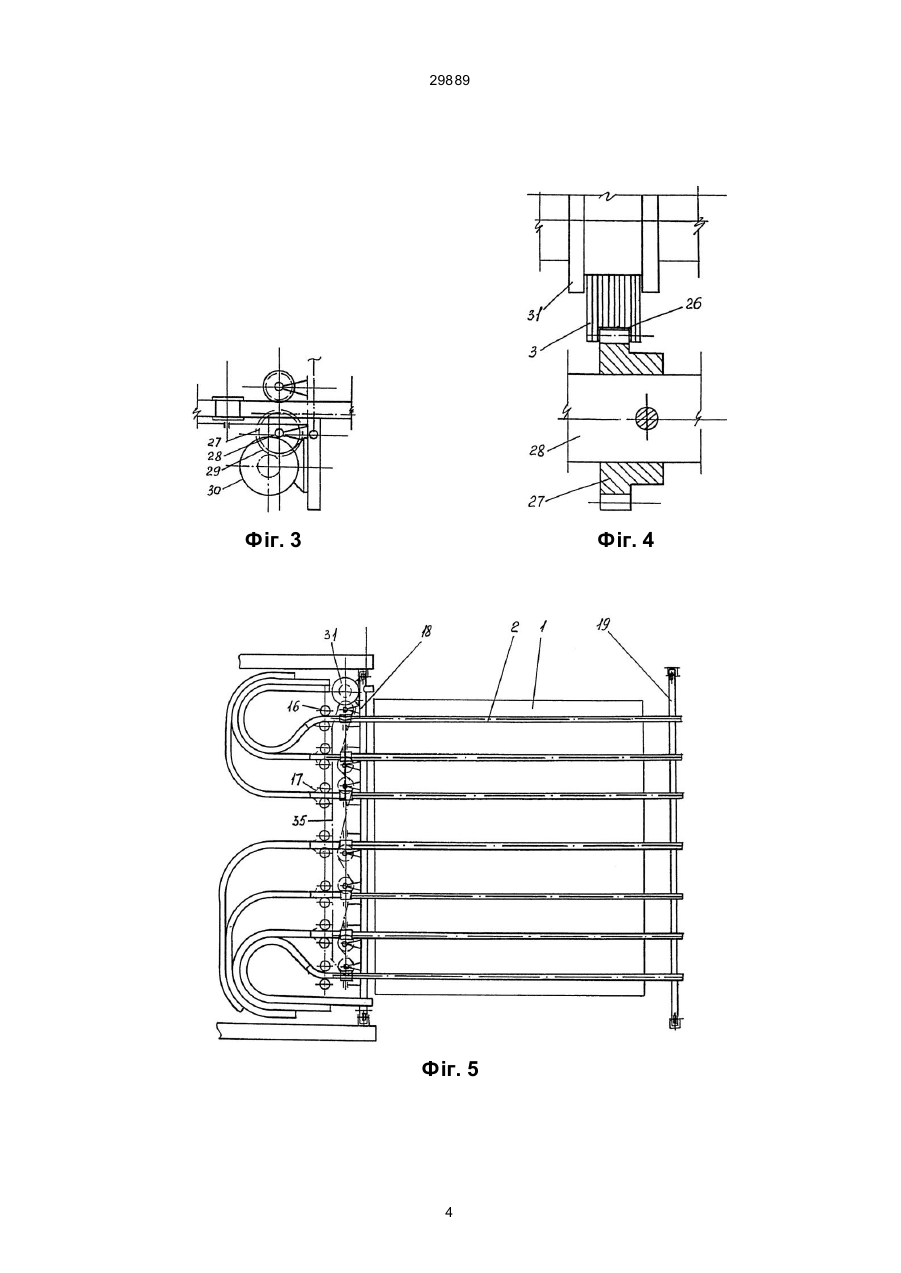

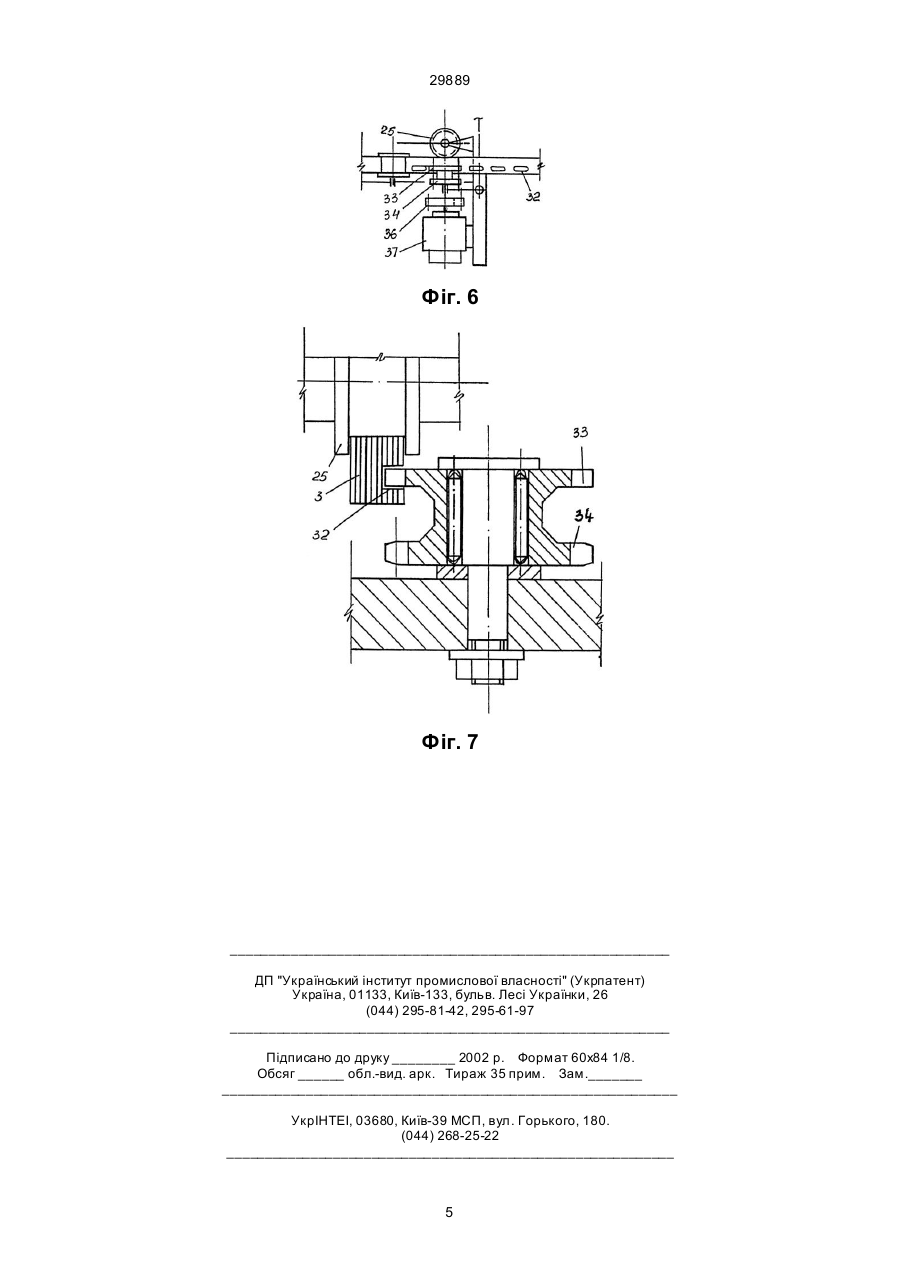

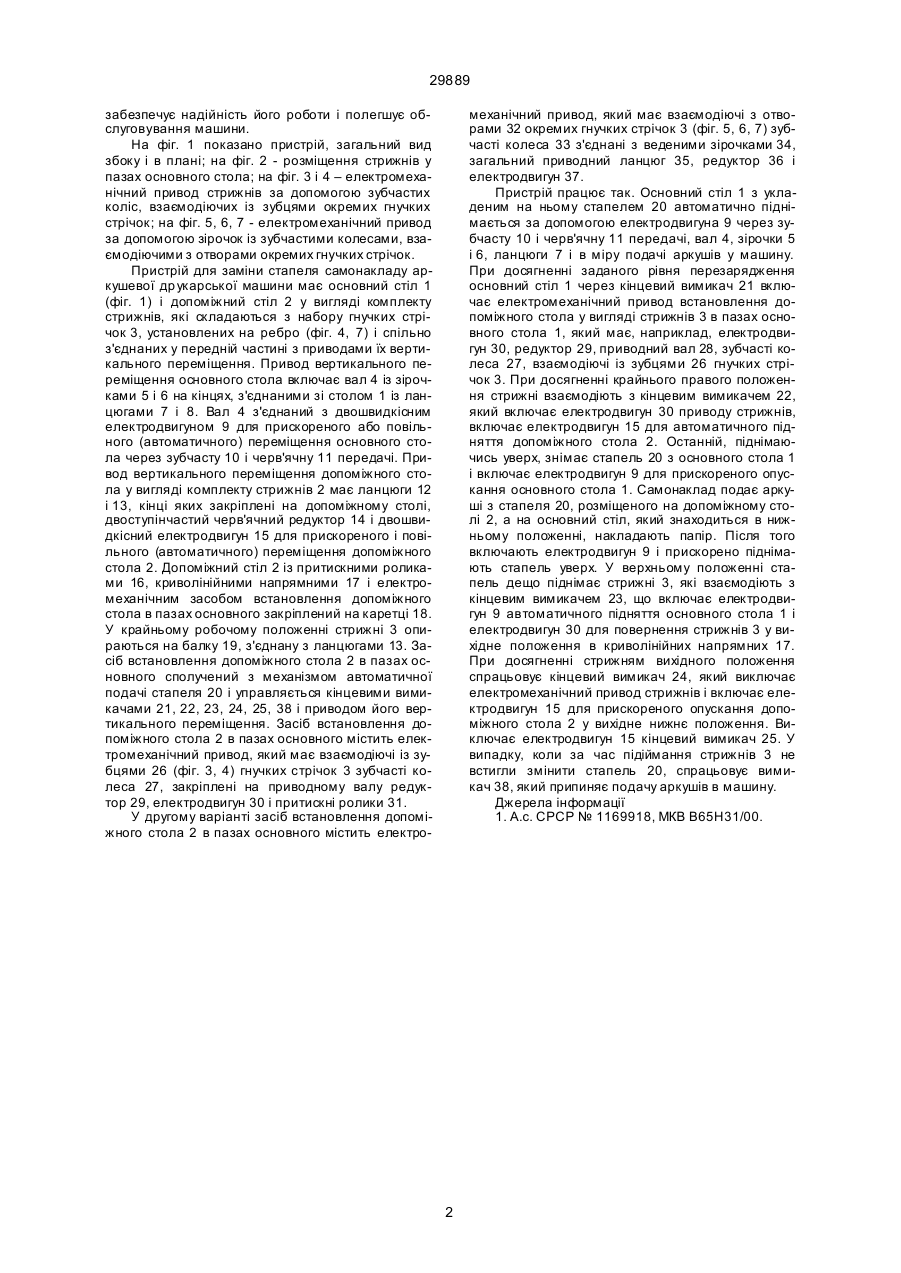

1. Пристрій для заміни стапеля самонакладу аркушевої друкарської машини, який має основний і допоміжний столи з приводами їх вертикального переміщення, засіб встановлення допоміжного стола в пазах основного, з'єднаний з механізмом автоматичної подачі стапеля, який відрізняється тим, що допоміжний стіл виконаний як комплект стрижнів, що складаються з набору установлених на ребро гнучких стрічок, які у вихідному положенні в зігнутому стані, який визначається криволіній 29889 забезпечує надійність його роботи і полегшує обслуговування машини. На фіг. 1 показано пристрій, загальний вид збоку і в плані; на фіг. 2 - розміщення стрижнів у пазах основного стола; на фіг. 3 і 4 – електромеханічний привод стрижнів за допомогою зубчастих коліс, взаємодіючих із зубцями окремих гнучких стрічок; на фіг. 5, 6, 7 - електромеханічний привод за допомогою зірочок із зубчастими колесами, взаємодіючими з отворами окремих гнучких стрічок. Пристрій для заміни стапеля самонакладу аркушевої др укарської машини має основний стіл 1 (фіг. 1) і допоміжний стіл 2 у вигляді комплекту стрижнів, які складаються з набору гнучких стрічок 3, установлених на ребро (фіг. 4, 7) і спільно з'єднаних у передній частині з приводами їх вертикального переміщення. Привод вертикального переміщення основного стола включає вал 4 із зірочками 5 і 6 на кінцях, з'єднаними зі столом 1 із ланцюгами 7 і 8. Вал 4 з'єднаний з двошвидкісним електродвигуном 9 для прискореного або повільного (автоматичного) переміщення основного стола через зубчасту 10 і черв'ячну 11 передачі. Привод вертикального переміщення допоміжного стола у вигляді комплекту стрижнів 2 має ланцюги 12 і 13, кінці яких закріплені на допоміжному столі, двоступінчастий черв'ячний редуктор 14 і двошвидкісний електродвигун 15 для прискореного і повільного (автоматичного) переміщення допоміжного стола 2. Допоміжний стіл 2 із притискними роликами 16, криволінійними напрямними 17 і електромеханічним засобом встановлення допоміжного стола в пазах основного закріплений на каретці 18. У крайньому робочому положенні стрижні 3 опираються на балку 19, з'єднану з ланцюгами 13. Засіб встановлення допоміжного стола 2 в пазах основного сполучений з механізмом автоматичної подачі стапеля 20 і управляється кінцевими вимикачами 21, 22, 23, 24, 25, 38 і приводом його вертикального переміщення. Засіб встановлення допоміжного стола 2 в пазах основного містить електромеханічний привод, який має взаємодіючі із зубцями 26 (фіг. 3, 4) гнучких стрічок 3 зубчасті колеса 27, закріплені на приводному валу редуктор 29, електродвигун 30 і притискні ролики 31. У другому варіанті засіб встановлення допоміжного стола 2 в пазах основного містить електро механічний привод, який має взаємодіючі з отворами 32 окремих гнучких стрічок 3 (фіг. 5, 6, 7) зубчасті колеса 33 з'єднані з веденими зірочками 34, загальний приводний ланцюг 35, редуктор 36 і електродвигун 37. Пристрій працює так. Основний стіл 1 з укладеним на ньому стапелем 20 автоматично піднімається за допомогою електродвигуна 9 через зубчасту 10 і черв'ячну 11 передачі, вал 4, зірочки 5 і 6, ланцюги 7 і в міру подачі аркушів у машину. При досягненні заданого рівня перезарядження основний стіл 1 через кінцевий вимикач 21 включає електромеханічний привод встановлення допоміжного стола у вигляді стрижнів 3 в пазах основного стола 1, який має, наприклад, електродвигун 30, редуктор 29, приводний вал 28, зубчасті колеса 27, взаємодіючі із зубцями 26 гнучких стрічок 3. При досягненні крайнього правого положення стрижні взаємодіють з кінцевим вимикачем 22, який включає електродвигун 30 приводу стрижнів, включає електродвигун 15 для автоматичного підняття допоміжного стола 2. Останній, піднімаючись уверх, знімає стапель 20 з основного стола 1 і включає електродвигун 9 для прискореного опускання основного стола 1. Самонаклад подає аркуші з стапеля 20, розміщеного на допоміжному столі 2, а на основний стіл, який знаходиться в нижньому положенні, накладають папір. Після того включають електродвигун 9 і прискорено піднімають стапель уверх. У верхньому положенні стапель дещо піднімає стрижні 3, які взаємодіють з кінцевим вимикачем 23, що включає електродвигун 9 автоматичного підняття основного стола 1 і електродвигун 30 для повернення стрижнів 3 у вихідне положення в криволінійних напрямних 17. При досягненні стрижням вихідного положення спрацьовує кінцевий вимикач 24, який виключає електромеханічний привод стрижнів і включає електродвигун 15 для прискореного опускання допоміжного стола 2 у вихідне нижнє положення. Виключає електродвигун 15 кінцевий вимикач 25. У випадку, коли за час підіймання стрижнів 3 не встигли змінити стапель 20, спрацьовує вимикач 38, який припиняє подачу аркушів в машину. Джерела інформації 1. А.с. СРСР № 1169918, МКВ В65Н31/00. 2 29889 Фіг. 1 Фіг. 2 3 29889 Фіг. 3 Фіг. 4 Фіг. 5 4 29889 Фіг. 6 Фіг. 7 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
