Культиватор комбінований “опс-2″

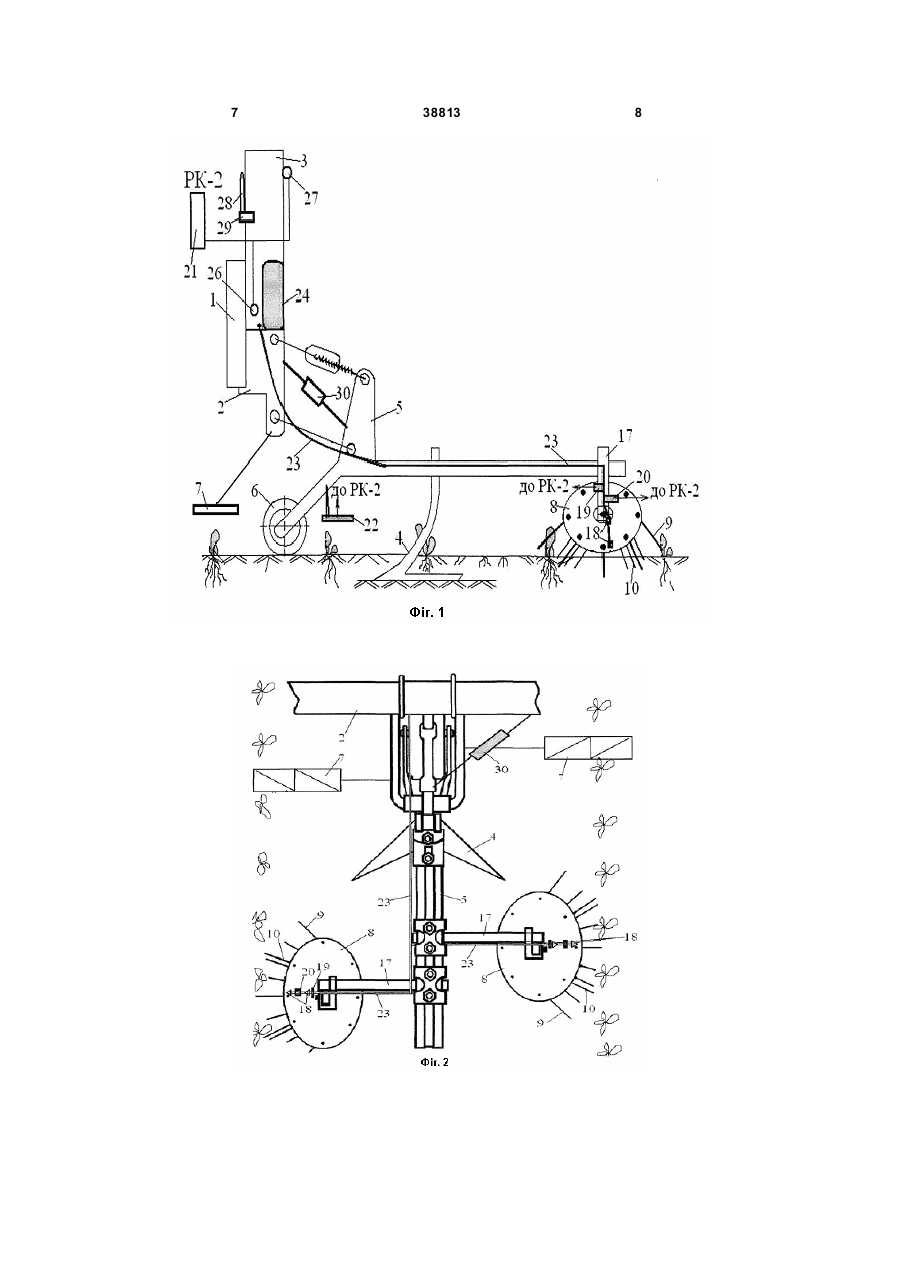

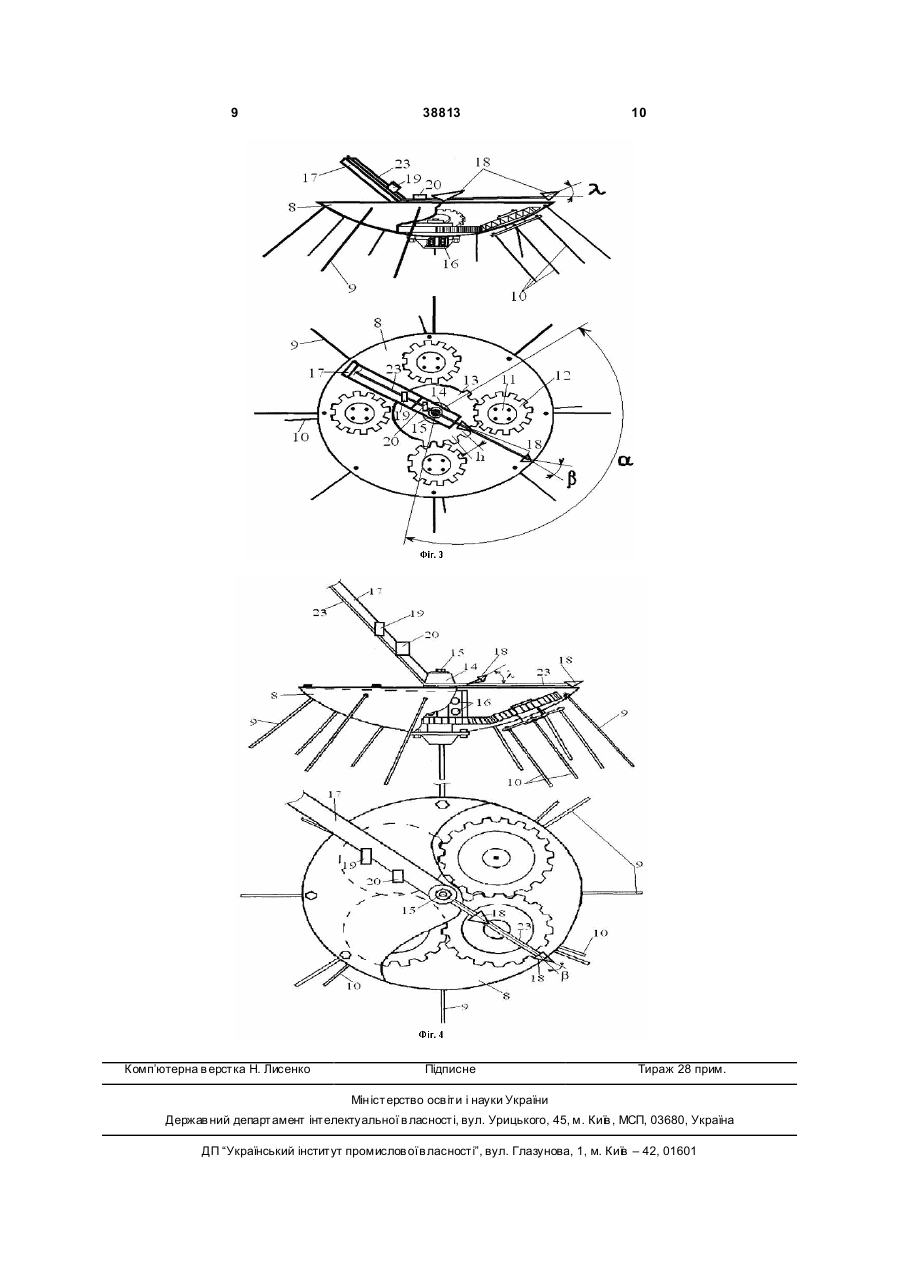

1. Культиватор комбінований, що містить причіпний пристрій, раму зі з'єднаними з нею ємністю для зберігання та механізмом подачі рідких хімічних препаратів, секціями культиваторних лап, розміщених послідовно на окремих гряділях з копіювальними колесами, який відрізняє ться тим, що за культиваторними лапами встановлено ротаційні органи з привідними зубами і секціями обертових робочих розпушувачів, закріплених на окремих маточинах, з'єднаних із шестернями, що обертаються, контактуючи хоча б із одним сектором привідної шестірні. 2. Культиватор комбінований за п.1, який відрізняється тим, що привідна шестірня жорстко закріплена на утримуючій маточині та має кут розклинювання a в межах від 0 до 360° та має змінний крок між зубами від 1мм до 100мм. 3. Культиватор комбінований по кожному з наведених пунктів, який відрізняється тим, що утримуюча маточина через підшипникові вузли зв'язана з віссю, яка жорстко закріплена на стояку, змонтованому на гряділі. 4. Культиватор комбінований по кожному з наведених пунктів, який відрізняється тим, що на стояку закріплено розпилюючі форсунки, з мож 2 (19) 1 3 Корисна модель відноситься до сільськогосподарського машинобудування, зокрема до комбінованих культиваторів для обробітку просапних культур, міжрядь кущів та виноградників. Відома конструкція комбінованого культиватора, яка включає причіпний пристрій, раму зі з’єднаними з нею секціями культиваторних лап, розміщених послідовно на окремих гряділях з копіювальними колесами. [Сисолін П.В., Сало В.М., Кропивний В.М. Сільськогосподарські машини. Книга 1. -К.: «Урожай», 2001. – с.227-229]. Недоліками такого комбінованого культиватора є відсутність робочих органів, які виготовляються серійно, для обробітку ґрунту в захисних зонах при вирощуванні просапних культур, а також пошкодження культурних рослин лапами, при зменшенні захисної зони. Найбільш близьким до запропонованого є культиватор комбінований: [патент UА №4273 від 17.01.2005, Бюл. №1, 2005]. Недоліками вказаного комбінованого культиватора є те, що за лапами встановлені ротаційні органи з привідними та робочими зубами, конструкція яких не створює умов для ефективного інтенсивного перемішування ґрунту робочими зубами у захисних зонах з одночасним ціленаправленим обробітком рідкими або газоподібними хімічними препаратами культурних рослин та комах, а форма диску не дає змоги постійного змащування і захисту обертових механізмів від бруду та пилу з одночасним контролем та сигналізацією виконання технологічного процесу. В основу корисної моделі покладено завдання удосконалення і підвищення якості роботи комбінованого культиватора «ОПС-2», шляхом введення нових конструктивних елементів, обґрунтування раціональної послідовності взаємного розміщення робочих органів, при обробці просапних культур, міжрядь кущів та виноградників, та одночасного з цим інтенсивного перемішування ґрунту робочими зубами нової конструкції у захисних зонах рядків та міжряддях і ціле направленим обробітком рідкими або газоподібними хімічними препаратами культурних рослин та комах при виконанні технологічного процесу для ефективного знищення бур’янів, шкідників з одночасним контролем виконання технологічного процесу, що в цілому підвищує функціональну здатність, ефективність, надійність його роботи і зручність експлуатації. Поставлене завдання досягається тим, що культиватор комбінований «ОПС-2» включає причіпний пристрій, раму зі з’єднаними з нею ємністю для зберігання рідких хімічних препаратів та механізму їх подачі, секціями культиваторних лап, розміщених послідовно на окремих гряділях з копіювальними колесами та механізмом контролю та керування встановлення гряділя в поперечній площині. Відповідно до корисної моделі за культиваторними лапами встановлено ротаційні органи з привідними зубами і секціями обертових робочих розрихлювачів, закріплених на окремих маточи 38813 4 нах, з’єднаних із шестерінками, що обертаються, контактуючи із хоча б одним сектором привідної шестерні. Привідна шестерня жорстко закріплена на утримуючій маточині та має кут розклинювання a в межах від 0 до 360° та має змінний крок h між зубами від 1мм до 100мм. Утримуюча маточина зв’язана з віссю через підшипникові вузли. Вісь жорстко закріплена на стояку, який змонтовано на гряділі. На стояку закріплено розпилюючі форсунки, з можливістю регулювання кута b від 0 до 360° в горизонтальній площині та кута l, з можливістю регулювання від 0 до 360° у вертикальній площині. Розпилюючі форсунки вибрано такими, які працюють з пульсаціями, що створюються пульсатором та пропускають порційні частини рідких хімічних препаратів. Порції, що створюються в залежності від фази розвитку рослини утворюються порціометром та контролюються системою контролю технологічного процесу РК-2 за схемою: Сенсор®РК-2®Порціометр®Розпилююча форсунка. Система контролю технологічного процесу РК-2 отримує і обробляє сигнали від сенсорів, які фіксують форму (висоту, діаметр крони щільність листків і стебел) та фазу розвитку культурної рослини. Сенсори встановлені перед ротаційними органами на відстані, що забезпечує своєчасне отримання, опрацювання сигналу та видачі керованого імпульсу на порціометр та пульсатор. Розпилюючі форсунки з’єднані із порціометром, пульсатором і гідрошлангами, які приєднано до насосу. Насос з’єднано патрубком із ємністю для зберігання рідких хімічних препаратів. Для покращення технологічного процесу ємність обладнано сенсорами заповнення та залишку рідини, приладами контролю робочого тиску та механізмами корегування відхилення від технологічного процесу. Обґрунтоване взаємне розміщення робочих органів культиватора комбінованого «ОПС-2» дозволяє докорінним чином змінити якість виконання міжрядного обробітку ґрунту, з одночасним обробітком культурних рослин хімічними препаратами, що неможливо досягти при використанні окремих переваг запропонованої конструкції. Запропонована корисна модель - культиватор комбінований «ОПС-2» пояснюється кресленнями, які приведені нижче: Фіг.1 загальна схема секції культиватора комбінованого «ОПС-2», вид збоку; Фіг.2 загальна схема секції культиватора комбінованого «ОПС-2», вид зверху; Фіг.3 загальний вигляд ротаційного органу із незалежним зачепленням шестерень, вид збоку; Фіг.4 загальний вигляд ротаційного органу із залежним зачепленням шестерень, вид збоку; Культиватор комбінований «ОПС-2» включає причіпний пристрій 1, раму 2 зі з’єднаними з нею ємністю 3 для зберігання рідких хімічних препаратів та механізму їх подачі, секціями культива 5 торних лап 4, розміщених послідовно на окремих гряділях 5 з копіювальними колесами 6 та механізмом контролю 7 та керування встановлення гряділя 5 в поперечній площині. Відповідно до корисної моделі за культиваторними лапами 4 встановлено ротаційні органи 8 з привідними зубами 9 і секціями обертових робочих розрихлювачів 10, закріплених на окремих маточинах 11, з’єднаних із шестерінками 12, що обертаються, контактуючи із хоча б одним сектором привідної шестерні 13. Привідна шестерня 13 жорстко закріплена на утримуючій маточині 14 та має кут розклинювання a в межах від 0 до 360° та має змінний крок h між зубами від 1мм до 100мм. Утримуюча маточина 14 зв’язана з віссю 15 через підшипникові вузли 16. Вісь 15 жорстко закріплена на стояку 17, який змонтовано на гряділі 5. На стояку 17 закріплено розпилюючі форсунки 18, з можливістю регулювання кута b від 0 до 360° в горизонтальній площині та кута l з можливістю регулювання від 0 до 360° у вертикальній площині. Розпилюючі форсунки 18 вибрано такими, які працюють з пульсаціями, що створюються пульсатором 19 та пропускають порційні частини рідких хімічних препаратів. Порції, що створюються в залежності від фази розвитку рослини утворюються порціометром 20 та контролюються системою контролю технологічного процесу РК-2 21 за схемою: Сенсор®РК-2®Порціометр®Розпилююча форсунка. Система контролю технологічного процесу РК-2 21 отримує і обробляє сигнали від сенсорів 22, які фіксують форму (висоту, діаметр крони щільність листків і стебел) та фазу розвитку культурної рослини. Сенсори встановлені перед ротаційними органами 8 на відстані, що забезпечує своєчасне отримання, опрацювання сигналу та видачі керованого імпульсу на порціометр 19 та пульсатор 20. Розпилюючі форсунки 18 з’єднані із порціометром 19, пульсатором 20 і гідрошлангами 23, які приєднано до насосу 24. Насос 24 з’єднано патрубком 25 із ємністю 3 для зберігання рідких хімічних препаратів. Для покращення технологічного процесу ємність 3 обладнано сенсорами заповнення 26 та залишку 27 рідини, приладами контролю робочого тиску 28 та механізмами корегування 29 відхилення від технологічного процесу. 38813 6 Культиватор комбінований «ОПС-2» працює таким чином: в робочому стані за допомогою регулятора глибини паралелограмної підвіски, встановлюється задана глибина обробітку ґрунту. Під час руху комбінованого культиватора бур’яни в міжряддях підрізаються культиваторними лапами 4, а в захисній зоні рядка ротаційними органами 8. За рахунок розміщення ротаційних органів 8 під нахилом в поперечно-вертикальній площині, привідні зуби 9 і секції обертових робочих розрихлювачів 10 інтенсивно рихлять і перемішують грун т, знищують бур’яни в захисних зонах практично не пошкоджуючи культурних рослин. В цей час хімічна рідина із ємності 3 під тиском по гідрорукавах 23 подається насосом 24 до порціометра 19, пульсатора 20 та розпилюючих форсунок 18. Для визначення необхідної кількості робочої рідини користуються сенсором 22, який визначає фазу розвитку культурної рослини і передає дані на систему контролю РК-2 21. Корегування гряділя в повздовжній площині відбувається механізмом корегування 30, що отримує сигнал від РК-2 21, який коригується сенсором 7. Тиск подачі робочої рідини до розпилюючих форсунок контролюється манометром 28 і механізмом 29 корегується відхилення від технологічного процесу. Культиватор комбінований «ОПС-2» призначений для використання на плантаціях всіх видів просапних культур, а також в складі комбінованих ґрунтообробних машин. Використання культиватора дає можливість зменшити використання гербіцидів та ручної праці при обробітку просапних культур. Заявлене технічне рішення розкрите в матеріалах заявки повністю. Культиватор комбінований «ОПС-2» дозволяє довести ступінь знищення бур’янів до 87% в захисних зонах рядків при стабільному й достатньому самоочищенні привідних та робочих розрихлювачів від налипання ґрунту та рослинних решток, суттєво покращити обробіток ґрунту в захисних зонах довкола культурних рослин при незначному (до 4,7%) пошкодженні кореневої системи і без використання гербіцидів чи ручної праці з одночасним локальним внесенням рідких хімічних препаратів на культурні рослини та одночасним контролем виконання технологічного процесу, що дозволяє використовува ти його автономно, а також в складі комбінованих ґрунтообробних машин при обробітку всіх видів просапних культур, міжрядь кущів та виноградників. 7 38813 8 9 Комп’ютерна в ерстка Н. Лисенко 38813 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
