Кулезахисний щит підвищеного рівня захисту
Номер патенту: 38987
Опубліковано: 26.01.2009
Автори: Лоторєв Володимир Олександрович, Мошаров Ігор Всеволодович, Мовчан Максим Анатолійович, Буткевич Валентин Антонович, Марченко Олександр Сергійович, Верета Петро Миколайович
Формула / Реферат
1. Кулезахисний щит підвищеного рівня захисту, що містить корпус з термообробленого металу, рукоятку, кронштейн та фартух, при цьому рукоятка і кронштейн змонтовані на задній поверхні корпуса, а фартух закріплений до нижньої частини зазначеного корпуса, який відрізняється тим, що він додатково містить чотири пари підкладок з пористого матеріалу, дві багатошарові підкладки із тканини "Кевлар", гумову стрічку, дві пари ремінних стрічок, відповідно, бічні та центральні, двошаровий маскувальний чохол, ремінь з елементом для регулювання його довжини та карабінами для кріплення до рукоятки і вузла кріплення ременя та знак, корпус виконано суцільним, корпус виконано краще восьмигранним з паралельним розташуванням верхніх, бічних та проміжних граней, двошаровий маскувальний чохол виконано з двох частин, знак виконано з трьох частин - центральної та бічних, вузол кріплення ременя закріплений на внутрішній поверхні корпусу під кронштейном краще у лівій нижній частині зазначеного корпусу, ремінь закріплений одним карабіном до зазначеного вузла, а другим - до рукоятки, при цьому зазначені три частини знака у зістиковуваному стані створюють коло, кожні дві з чотирьох пар підкладок з пористого матеріалу, дві багатошарові підкладки із тканини "Кевлар", гумову стрічку, усі чотири ремінні стрічки та обидві частини двошарового маскувального чохла розміщено симетрично вертикальній осі корпусу, гумова стрічка закріплена по периметру корпусу з розташуванням загинів, відповідно, на передній та задній поверхнях корпусу, у кожній з пар підкладок з пористого матеріалу зазначені підкладки закріплено одну до іншої з утворенням двох шарів, два із зазначених двошарових комплектів підкладок з пористого матеріалу закріплено безпосередньо на передній поверхні корпуса з напуском на загин гумової стрічки, кожна з багатошарових підкладок із тканини "Кевлар" закріплена на верхній з двошарового комплекту підкладок з пористого матеріалу із загином на гумову стрічку, що примикає до задньої поверхні корпусу, два інших двошарових комплектів підкладок з пористого матеріалу закріплено безпосередньо на задній поверхні корпуса також з напуском на загин багатошарової підкладки із тканини "Кевлар", кожна з частин двошарового маскувального чохла закріплена, відповідно, на передній частині корпусу до зовнішньої поверхні багатошарової підкладки із тканини "Кевлар", а на задній частині корпуса - до зовнішньої поверхні підкладки з пористого матеріалу, що є верхньою у двошаровому комплекті підкладок з пористого матеріалу, ремінні стрічки, відповідно, бічні, закріплено на зовнішній поверхні захисного чохла по периметру корпусу, дві інших ремінні стрічки, відповідно, центральні, закріплено по поздовжній вертикальній осі корпусу, відповідно, на передній та задній частинах зазначеного корпусу, причому у двошарових комплектах підкладок з пористого матеріалу та у маскувальному чохлі, що розташовані на задній частині корпуса, виконано вирізи, відповідно, для рукоятки і кронштейна, центральна частина знака виконана шириною, що дорівнює ширині ремінної стрічки, яка закріплена на зовнішній поверхні маскувального чохла, який розташований на передній частині корпусу, знак розміщений краще у центрі корпусу, зовнішня поверхня знака має краще червоне зафарблення.
2. Кулезахисний щит за п. 1, який відрізняється тим, що зовнішня багатошарова підкладка із тканини "Кевлар" по периметру обох симетричних частин окремо завернута на внутрішню поверхню металевого корпусу щонайменше на 50 мм.
3. Кулезахисний щит за п. 1, який відрізняється тим, що ремінна стрічка, яка закріплена по периметру зовнішньої багатошарової підкладки із тканини "Кевлар" та зовнішнього і внутрішнього двошарового маскувального чохла, закріплена на двох їх симетричних частинах окремо.

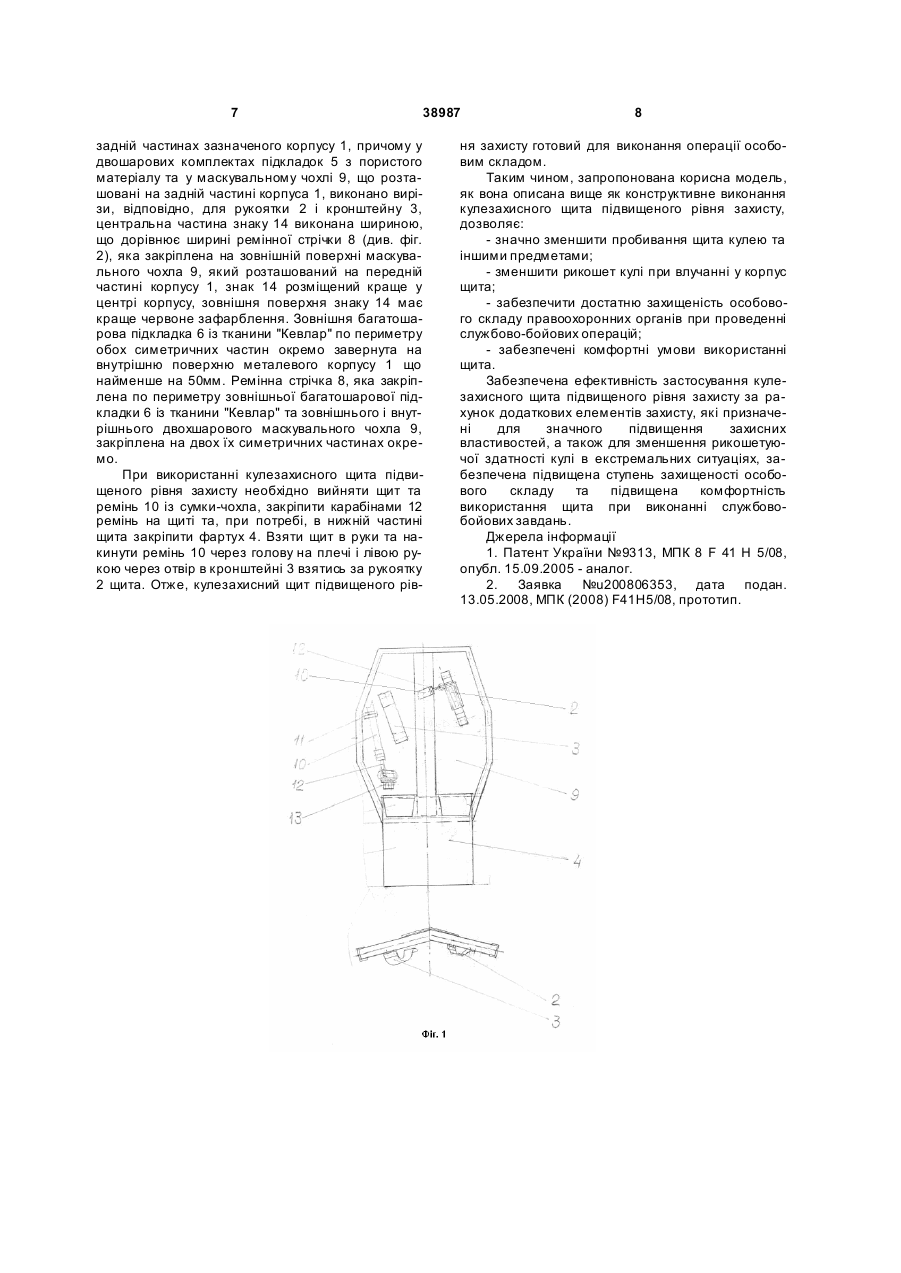

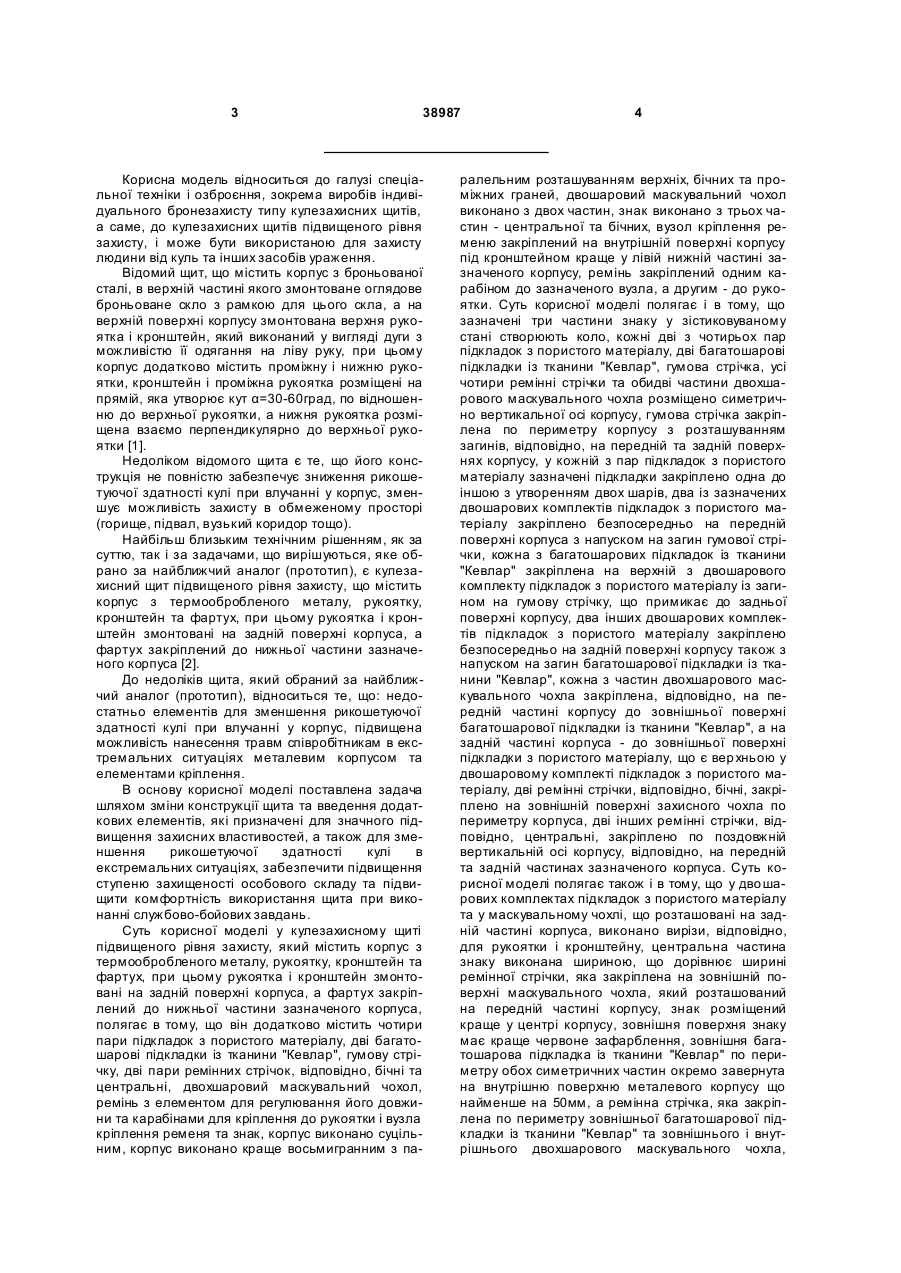

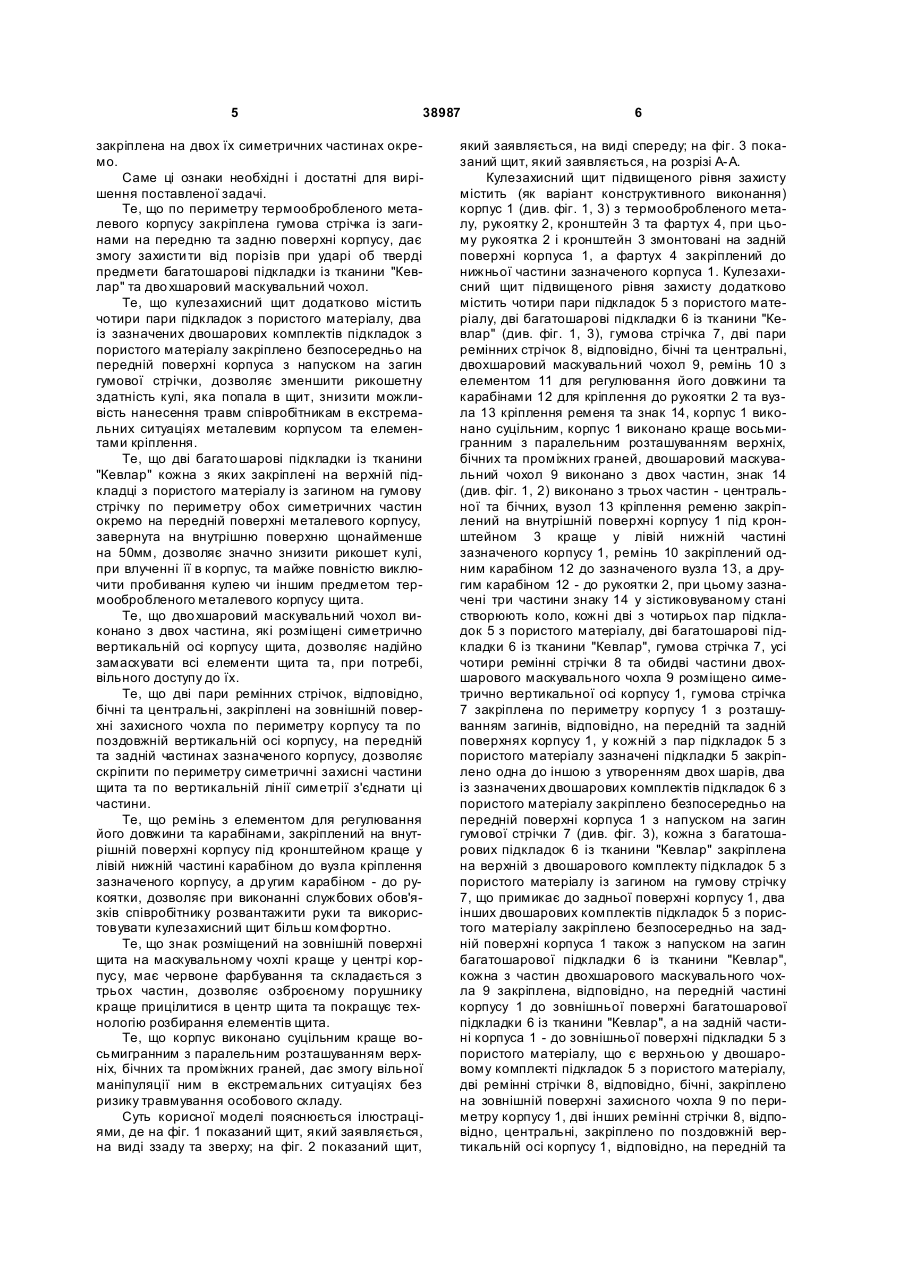

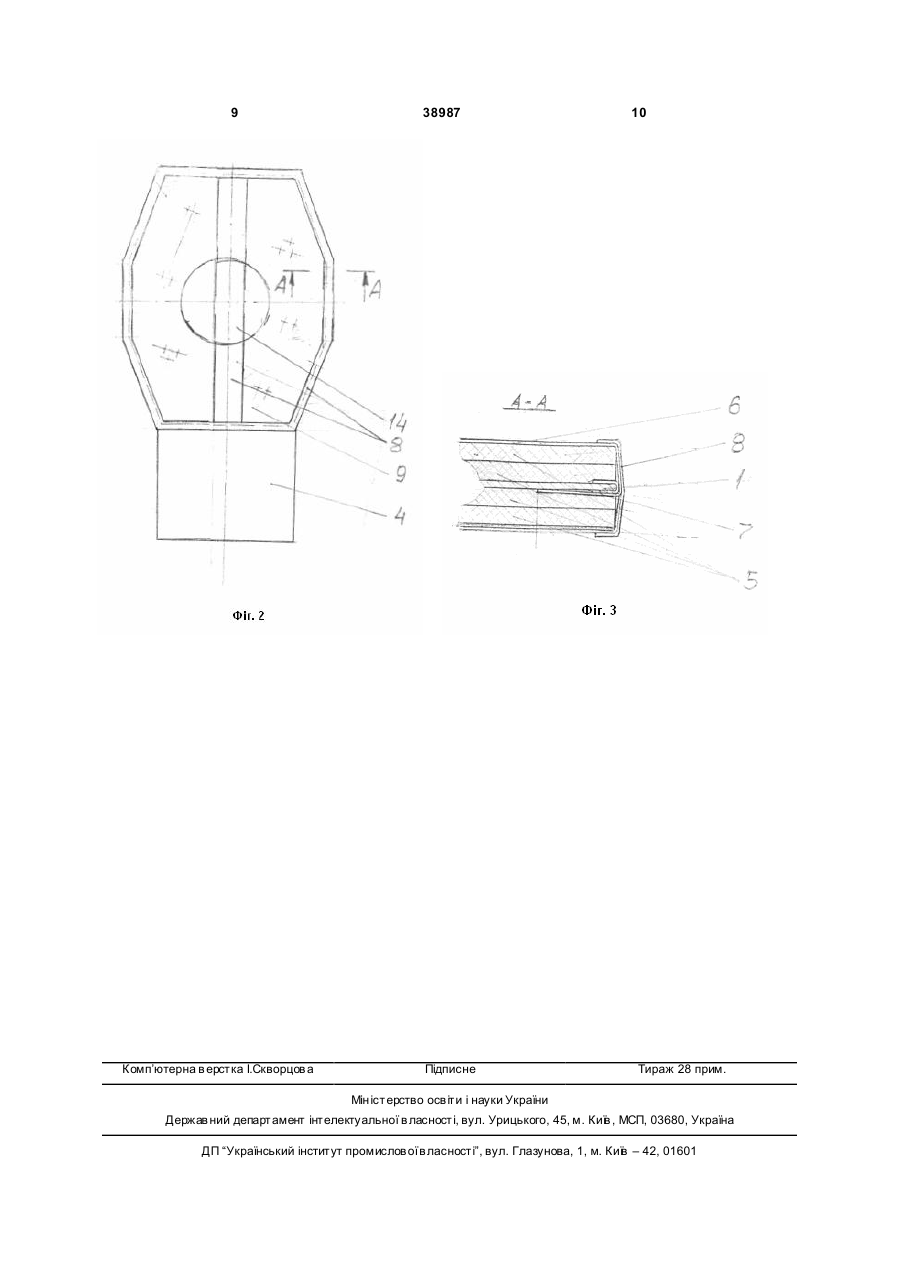

Текст
1. Кулезахисний щит підвищеного рівня захисту, що містить корпус з термообробленого металу, рукоятку, кронштейн та фартух, при цьому рукоятка і кронштейн змонтовані на задній поверхні корпуса, а фартух закріплений до нижньої частини зазначеного корпуса, який відрізняється тим, що він додатково містить чотири пари підкладок з пористого матеріалу, дві багатошарові підкладки із тканини "Кевлар", гумову стрічку, дві пари ремінних стрічок, відповідно, бічні та центральні, двошаровий маскувальний чохол, ремінь з елементом для регулювання його довжини та карабінами для кріплення до рукоятки і вузла кріплення ременя та знак, корпус виконано суцільним, корпус виконано краще восьмигранним з паралельним розташуванням верхніх, бічних та проміжних граней, двошаровий маскувальний чохол виконано з двох частин, знак виконано з трьох частин - центральної та бічних, вузол кріплення ременя закріплений на внутрішній поверхні корпусу під кронштейном краще у лівій нижній частині зазначеного корпусу, ремінь закріплений одним карабіном до зазначеного вузла, а другим - до рукоятки, при цьому зазначені три частини знака у зістиковуваному стані створюють коло, кожні дві з чотирьох пар підкладок з пористого матеріалу, дві багатошарові підкладки із тканини "Кевлар", гумову стрічку, усі чотири ремінні стрічки та обидві частини двошарового маскувального чохла розміщено симетрично вертикальній осі корпусу, гумова стрічка закріплена по периметру корпусу з розташуванням загинів, відповідно, на передній та задній поверхнях корпусу, у кожній з пар підкладок з пористого матеріалу зазначені підкладки закріплено одну до 2 (19) 1 3 38987 Корисна модель відноситься до галузі спеціальної техніки і озброєння, зокрема виробів індивідуального бронезахисту типу кулезахисних щитів, а саме, до кулезахисних щитів підвищеного рівня захисту, і може бути використаною для захисту людини від куль та інших засобів ураження. Відомий щит, що містить корпус з броньованої сталі, в верхній частині якого змонтоване оглядове броньоване скло з рамкою для цього скла, а на верхній поверхні корпусу змонтована верхня рукоятка і кронштейн, який виконаний у вигляді дуги з можливістю її одягання на ліву руку, при цьому корпус додатково містить проміжну і нижню рукоятки, кронштейн і проміжна рукоятка розміщені на прямій, яка утворює кут α=30-60град, по відношенню до верхньої рукоятки, а нижня рукоятка розміщена взаємо перпендикулярно до верхньої рукоятки [1]. Недоліком відомого щита є те, що його конструкція не повністю забезпечує зниження рикошетуючої здатності кулі при влучанні у корпус, зменшує можливість захисту в обмеженому просторі (горище, підвал, вузький коридор тощо). Найбільш близьким технічним рішенням, як за суттю, так і за задачами, що вирішуються, яке обрано за найближчий аналог (прототип), є кулезахисний щит підвищеного рівня захисту, що містить корпус з термообробленого металу, рукоятку, кронштейн та фартух, при цьому рукоятка і кронштейн змонтовані на задній поверхні корпуса, а фартух закріплений до нижньої частини зазначеного корпуса [2]. До недоліків щита, який обраний за найближчий аналог (прототип), відноситься те, що: недостатньо елементів для зменшення рикошетуючої здатності кулі при влучанні у корпус, підвищена можливість нанесення травм співробітникам в екстремальних ситуаціях металевим корпусом та елементами кріплення. В основу корисної моделі поставлена задача шляхом зміни конструкції щита та введення додаткових елементів, які призначені для значного підвищення захисних властивостей, а також для зменшення рикошетуючої здатності кулі в екстремальних ситуаціях, забезпечити підвищення ступеню захищеності особового складу та підвищити комфортність використання щита при виконанні службово-бойових завдань. Суть корисної моделі у кулезахисному щиті підвищеного рівня захисту, який містить корпус з термообробленого металу, рукоятку, кронштейн та фартух, при цьому рукоятка і кронштейн змонтовані на задній поверхні корпуса, а фартух закріплений до нижньої частини зазначеного корпуса, полягає в тому, що він додатково містить чотири пари підкладок з пористого матеріалу, дві багатошарові підкладки із тканини "Кевлар", гумову стрічку, дві пари ремінних стрічок, відповідно, бічні та центральні, двохшаровий маскувальний чохол, ремінь з елементом для регулювання його довжини та карабінами для кріплення до рукоятки і вузла кріплення ременя та знак, корпус виконано суцільним, корпус виконано краще восьмигранним з па 4 ралельним розташуванням верхніх, бічних та проміжних граней, двошаровий маскувальний чохол виконано з двох частин, знак виконано з трьох частин - центральної та бічних, вузол кріплення ременю закріплений на внутрішній поверхні корпусу під кронштейном краще у лівій нижній частині зазначеного корпусу, ремінь закріплений одним карабіном до зазначеного вузла, а другим - до рукоятки. Суть корисної моделі полягає і в тому, що зазначені три частини знаку у зістиковуваному стані створюють коло, кожні дві з чотирьох пар підкладок з пористого матеріалу, дві багатошарові підкладки із тканини "Кевлар", гумова стрічка, усі чотири ремінні стрічки та обидві частини двохшарового маскувального чохла розміщено симетрично вертикальної осі корпусу, гумова стрічка закріплена по периметру корпусу з розташуванням загинів, відповідно, на передній та задній поверхнях корпусу, у кожній з пар підкладок з пористого матеріалу зазначені підкладки закріплено одна до іншою з утворенням двох шарів, два із зазначених двошарових комплектів підкладок з пористого матеріалу закріплено безпосередньо на передній поверхні корпуса з напуском на загин гумової стрічки, кожна з багатошарових підкладок із тканини "Кевлар" закріплена на верхній з двошарового комплекту підкладок з пористого матеріалу із загином на гумову стрічку, що примикає до задньої поверхні корпусу, два інших двошарових комплектів підкладок з пористого матеріалу закріплено безпосередньо на задній поверхні корпусу також з напуском на загин багатошарової підкладки із тканини "Кевлар", кожна з частин двохшарового маскувального чохла закріплена, відповідно, на передній частині корпусу до зовнішньої поверхні багатошарової підкладки із тканини "Кевлар", а на задній частині корпуса - до зовнішньої поверхні підкладки з пористого матеріалу, що є вер хньою у двошаровому комплекті підкладок з пористого матеріалу, дві ремінні стрічки, відповідно, бічні, закріплено на зовнішній поверхні захисного чохла по периметру корпуса, дві інших ремінні стрічки, відповідно, центральні, закріплено по поздовжній вертикальній осі корпусу, відповідно, на передній та задній частинах зазначеного корпуса. Суть корисної моделі полягає також і в тому, що у дво шарових комплектах підкладок з пористого матеріалу та у маскувальному чохлі, що розташовані на задній частині корпуса, виконано вирізи, відповідно, для рукоятки і кронштейну, центральна частина знаку виконана шириною, що дорівнює ширині ремінної стрічки, яка закріплена на зовнішній поверхні маскувального чохла, який розташований на передній частині корпусу, знак розміщений краще у центрі корпусу, зовнішня поверхня знаку має краще червоне зафарблення, зовнішня багатошарова підкладка із тканини "Кевлар" по периметру обох симетричних частин окремо завернута на внутрішню поверхню металевого корпусу що найменше на 50мм, а ремінна стрічка, яка закріплена по периметру зовнішньої багатошарової підкладки із тканини "Кевлар" та зовнішнього і внутрішнього двохшарового маскувального чохла, 5 38987 закріплена на двох їх симетричних частинах окремо. Саме ці ознаки необхідні і достатні для вирішення поставленої задачі. Те, що по периметру термообробленого металевого корпусу закріплена гумова стрічка із загинами на передню та задню поверхні корпусу, дає змогу захисти ти від порізів при ударі об тверді предмети багатошарові підкладки із тканини "Кевлар" та дво хшаровий маскувальний чохол. Те, що кулезахисний щит додатково містить чотири пари підкладок з пористого матеріалу, два із зазначених двошарових комплектів підкладок з пористого матеріалу закріплено безпосередньо на передній поверхні корпуса з напуском на загин гумової стрічки, дозволяє зменшити рикошетну здатність кулі, яка попала в щит, знизити можливість нанесення травм співробітникам в екстремальних ситуаціях металевим корпусом та елементами кріплення. Те, що дві багато шарові підкладки із тканини "Кевлар" кожна з яких закріплені на верхній підкладці з пористого матеріалу із загином на гумову стрічку по периметру обох симетричних частин окремо на передній поверхні металевого корпусу, завернута на внутрішню поверхню щонайменше на 50мм, дозволяє значно знизити рикошет кулі, при влученні її в корпус, та майже повністю виключити пробивання кулею чи іншим предметом термообробленого металевого корпусу щита. Те, що дво хшаровий маскувальний чохол виконано з двох частина, які розміщені симетрично вертикальній осі корпусу щита, дозволяє надійно замаскувати всі елементи щита та, при потребі, вільного доступу до їх. Те, що дві пари ремінних стрічок, відповідно, бічні та центральні, закріплені на зовнішній поверхні захисного чохла по периметру корпусу та по поздовжній вертикальній осі корпусу, на передній та задній частинах зазначеного корпусу, дозволяє скріпити по периметру симетричні захисні частини щита та по вертикальній лінії симетрії з'єднати ці частини. Те, що ремінь з елементом для регулювання його довжини та карабінами, закріплений на внутрішній поверхні корпусу під кронштейном краще у лівій нижній частині карабіном до вузла кріплення зазначеного корпусу, а др угим карабіном - до рукоятки, дозволяє при виконанні службових обов'язків співробітнику розвантажити руки та використовувати кулезахисний щит більш комфортно. Те, що знак розміщений на зовнішній поверхні щита на маскувальному чохлі краще у центрі корпусу, має червоне фарбування та складається з трьох частин, дозволяє озброєному порушнику краще прицілитися в центр щита та покращує технологію розбирання елементів щита. Те, що корпус виконано суцільним краще восьмигранним з паралельним розташуванням верхніх, бічних та проміжних граней, дає змогу вільної маніпуляції ним в екстремальних ситуаціях без ризику травмування особового складу. Суть корисної моделі пояснюється ілюстраціями, де на фіг. 1 показаний щит, який заявляється, на виді ззаду та зверху; на фіг. 2 показаний щит, 6 який заявляється, на виді спереду; на фіг. 3 показаний щит, який заявляється, на розрізі А-А. Кулезахисний щит підвищеного рівня захисту містить (як варіант конструктивного виконання) корпус 1 (див. фіг. 1, 3) з термообробленого металу, рукоятку 2, кронштейн 3 та фартух 4, при цьому рукоятка 2 і кронштейн 3 змонтовані на задній поверхні корпуса 1, а фартух 4 закріплений до нижньої частини зазначеного корпуса 1. Кулезахисний щит підвищеного рівня захисту додатково містить чотири пари підкладок 5 з пористого матеріалу, дві багатошарові підкладки 6 із тканини "Кевлар" (див. фіг. 1, 3), гумова стрічка 7, дві пари ремінних стрічок 8, відповідно, бічні та центральні, двохшаровий маскувальний чохол 9, ремінь 10 з елементом 11 для регулювання його довжини та карабінами 12 для кріплення до рукоятки 2 та вузла 13 кріплення ременя та знак 14, корпус 1 виконано суцільним, корпус 1 виконано краще восьмигранним з паралельним розташуванням верхніх, бічних та проміжних граней, двошаровий маскувальний чохол 9 виконано з двох частин, знак 14 (див. фіг. 1, 2) виконано з трьох частин - центральної та бічних, вузол 13 кріплення ременю закріплений на внутрішній поверхні корпусу 1 під кронштейном 3 краще у лівій нижній частині зазначеного корпусу 1, ремінь 10 закріплений одним карабіном 12 до зазначеного вузла 13, а другим карабіном 12 - до рукоятки 2, при цьому зазначені три частини знаку 14 у зістиковуваному стані створюють коло, кожні дві з чотирьох пар підкладок 5 з пористого матеріалу, дві багатошарові підкладки 6 із тканини "Кевлар", гумова стрічка 7, усі чотири ремінні стрічки 8 та обидві частини двохшарового маскувального чохла 9 розміщено симетрично вертикальної осі корпусу 1, гумова стрічка 7 закріплена по периметру корпусу 1 з розташуванням загинів, відповідно, на передній та задній поверхнях корпусу 1, у кожній з пар підкладок 5 з пористого матеріалу зазначені підкладки 5 закріплено одна до іншою з утворенням двох шарів, два із зазначених двошарових комплектів підкладок 6 з пористого матеріалу закріплено безпосередньо на передній поверхні корпуса 1 з напуском на загин гумової стрічки 7 (див. фіг. 3), кожна з багатошарових підкладок 6 із тканини "Кевлар" закріплена на верхній з двошарового комплекту підкладок 5 з пористого матеріалу із загином на гумову стрічку 7, що примикає до задньої поверхні корпусу 1, два інших двошарових комплектів підкладок 5 з пористого матеріалу закріплено безпосередньо на задній поверхні корпуса 1 також з напуском на загин багатошарової підкладки 6 із тканини "Кевлар", кожна з частин двохшарового маскувального чохла 9 закріплена, відповідно, на передній частині корпусу 1 до зовнішньої поверхні багатошарової підкладки 6 із тканини "Кевлар", а на задній частині корпуса 1 - до зовнішньої поверхні підкладки 5 з пористого матеріалу, що є верхньою у двошаровому комплекті підкладок 5 з пористого матеріалу, дві ремінні стрічки 8, відповідно, бічні, закріплено на зовнішній поверхні захисного чохла 9 по периметру корпусу 1, дві інших ремінні стрічки 8, відповідно, центральні, закріплено по поздовжній вертикальній осі корпусу 1, відповідно, на передній та 7 38987 задній частинах зазначеного корпусу 1, причому у двошарових комплектах підкладок 5 з пористого матеріалу та у маскувальному чохлі 9, що розташовані на задній частині корпуса 1, виконано вирізи, відповідно, для рукоятки 2 і кронштейну 3, центральна частина знаку 14 виконана шириною, що дорівнює ширині ремінної стрічки 8 (див. фіг. 2), яка закріплена на зовнішній поверхні маскувального чохла 9, який розташований на передній частині корпусу 1, знак 14 розміщений краще у центрі корпусу, зовнішня поверхня знаку 14 має краще червоне зафарблення. Зовнішня багатошарова підкладка 6 із тканини "Кевлар" по периметру обох симетричних частин окремо завернута на внутрішню поверхню металевого корпусу 1 що найменше на 50мм. Ремінна стрічка 8, яка закріплена по периметру зовнішньої багатошарової підкладки 6 із тканини "Кевлар" та зовнішнього і внутрішнього двохшарового маскувального чохла 9, закріплена на двох їх симетричних частинах окремо. При використанні кулезахисного щита підвищеного рівня захисту необхідно вийняти щит та ремінь 10 із сумки-чохла, закріпити карабінами 12 ремінь на щиті та, при потребі, в нижній частині щита закріпити фартух 4. Взяти щит в руки та накинути ремінь 10 через голову на плечі і лівою рукою через отвір в кронштейні 3 взятись за рукоятку 2 щита. Отже, кулезахисний щит підвищеного рів 8 ня захисту готовий для виконання операції особовим складом. Таким чином, запропонована корисна модель, як вона описана вище як конструктивне виконання кулезахисного щита підвищеного рівня захисту, дозволяє: - значно зменшити пробивання щита кулею та іншими предметами; - зменшити рикошет кулі при влучанні у корпус щита; - забезпечити достатню захищеність особового складу правоохоронних органів при проведенні службово-бойових операцій; - забезпечені комфортні умови використанні щита. Забезпечена ефективність застосування кулезахисного щита підвищеного рівня захисту за рахунок додаткових елементів захисту, які призначені для значного підвищення захисних властивостей, а також для зменшення рикошетуючої здатності кулі в екстремальних ситуаціях, забезпечена підвищена ступень захищеності особового складу та підвищена комфортність використання щита при виконанні службовобойових завдань. Джерела інформації 1. Патент України №9313, МПК 8 F 41 Н 5/08, опубл. 15.09.2005 - аналог. 2. Заявка №u200806353, дата подан. 13.05.2008, МПК (2008) F41H5/08, прототип. 9 Комп’ютерна в ерстка І.Скворцов а 38987 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBulletproof shield with increased level of protection
Автори англійськоюLotoriev Volodymyr Oleksandrovych, Marchenko Oleksandr Serhiiovych, Mosharov Ihor Vsevolodovych, Vereta Petro Mykolaiovych, Movchan Maksym Anatoliiovych, Butkevych Valentyn Antonovych
Назва патенту російськоюПулезащитный шит повышенного уровня защиты
Автори російськоюЛоторев Владимир Александрович, Марченко Александр Сергеевич, Мошаров Игорь Всеволодович, Верета Петр Николаевич, Мовчан Максим Анатолиевич, Буткевич Валентин Антонович
МПК / Мітки
МПК: F41H 5/00
Мітки: кулезахисний, підвищеного, захисту, щит, рівня
