Спосіб прицілювання

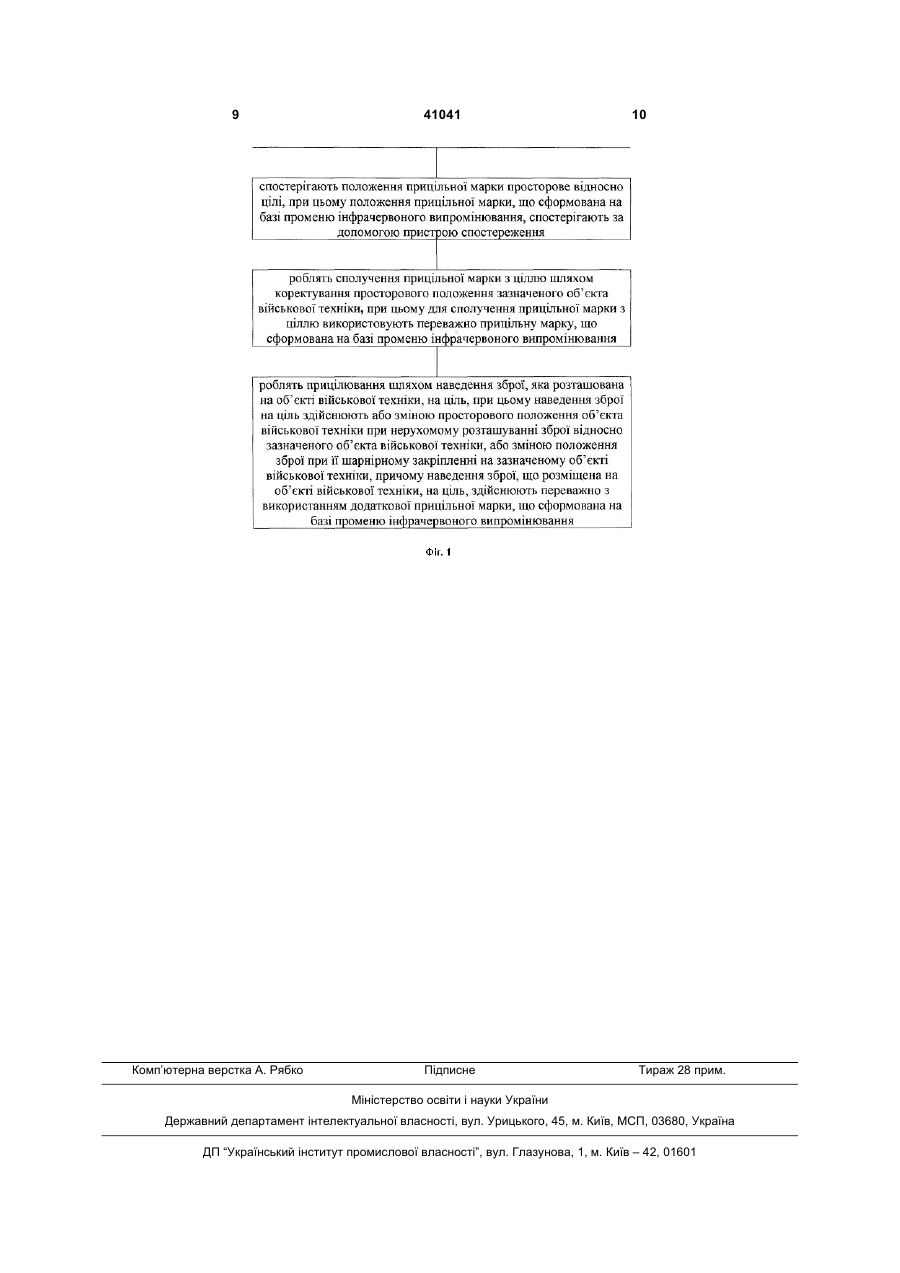

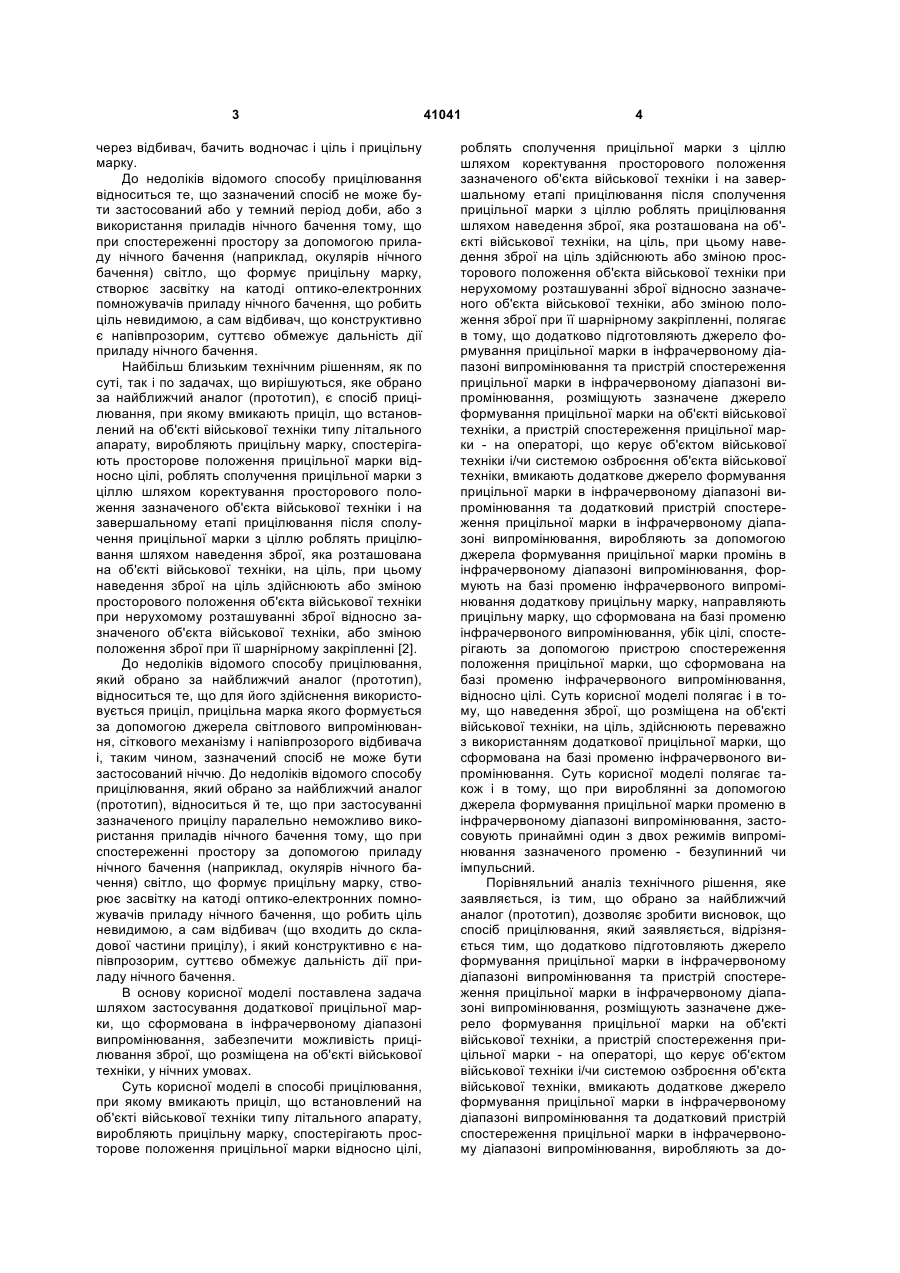

1. Спосіб прицілювання, при якому вмикають приціл, що встановлений на об'єкті військової техніки типу літального апарата, виробляють прицільну марку, спостерігають просторове положення прицільної марки відносно цілі, виконують сполучення прицільної марки з ціллю шляхом коректування просторового положення зазначеного об'єкта військової техніки і на завершальному етапі прицілювання після сполучення прицільної марки з ціллю виконують прицілювання шляхом наведення зброї, яка розташована на об'єкті військової техніки, на ціль, при цьому наведення зброї на ціль здійснюють або зміною просторового положення об'єкта військової техніки при нерухомому розташуванні зброї відносно зазначеного об'єкта військової техніки, або зміною положення зброї при її шарнірному закріпленні, який відрізняється тим, що додатково підготовляють джерело формування прицільної марки в інфрачервоному діапазоні випромінювання та пристрій спостереження приціль U 2 (19) 1 3 через відбивач, бачить водночас і ціль і прицільну марку. До недоліків відомого способу прицілювання відноситься те, що зазначений спосіб не може бути застосований або у темний період доби, або з використання приладів нічного бачення тому, що при спостереженні простору за допомогою приладу нічного бачення (наприклад, окулярів нічного бачення) світло, що формує прицільну марку, створює засвітку на катоді оптико-електронних помножувачів приладу нічного бачення, що робить ціль невидимою, а сам відбивач, що конструктивно є напівпрозорим, суттєво обмежує дальність дії приладу нічного бачення. Найбільш близьким технічним рішенням, як по суті, так і по задачах, що вирішуються, яке обрано за найближчий аналог (прототип), є спосіб прицілювання, при якому вмикають приціл, що встановлений на об'єкті військової техніки типу літального апарату, виробляють прицільну марку, спостерігають просторове положення прицільної марки відносно цілі, роблять сполучення прицільної марки з ціллю шляхом коректування просторового положення зазначеного об'єкта військової техніки і на завершальному етапі прицілювання після сполучення прицільної марки з ціллю роблять прицілювання шляхом наведення зброї, яка розташована на об'єкті військової техніки, на ціль, при цьому наведення зброї на ціль здійснюють або зміною просторового положення об'єкта військової техніки при нерухомому розташуванні зброї відносно зазначеного об'єкта військової техніки, або зміною положення зброї при її шарнірному закріпленні [2]. До недоліків відомого способу прицілювання, який обрано за найближчий аналог (прототип), відноситься те, що для його здійснення використовується приціл, прицільна марка якого формується за допомогою джерела світлового випромінювання, сіткового механізму і напівпрозорого відбивача і, таким чином, зазначений спосіб не може бути застосований ніччю. До недоліків відомого способу прицілювання, який обрано за найближчий аналог (прототип), відноситься й те, що при застосуванні зазначеного прицілу паралельно неможливо використання приладів нічного бачення тому, що при спостереженні простору за допомогою приладу нічного бачення (наприклад, окулярів нічного бачення) світло, що формує прицільну марку, створює засвітку на катоді оптико-електронних помножувачів приладу нічного бачення, що робить ціль невидимою, а сам відбивач (що входить до складової частини прицілу), і який конструктивно є напівпрозорим, суттєво обмежує дальність дії приладу нічного бачення. В основу корисної моделі поставлена задача шляхом застосування додаткової прицільної марки, що сформована в інфрачервоному діапазоні випромінювання, забезпечити можливість прицілювання зброї, що розміщена на об'єкті військової техніки, у нічних умовах. Суть корисної моделі в способі прицілювання, при якому вмикають приціл, що встановлений на об'єкті військової техніки типу літального апарату, виробляють прицільну марку, спостерігають просторове положення прицільної марки відносно цілі, 41041 4 роблять сполучення прицільної марки з ціллю шляхом коректування просторового положення зазначеного об'єкта військової техніки і на завершальному етапі прицілювання після сполучення прицільної марки з ціллю роблять прицілювання шляхом наведення зброї, яка розташована на об'єкті військової техніки, на ціль, при цьому наведення зброї на ціль здійснюють або зміною просторового положення об'єкта військової техніки при нерухомому розташуванні зброї відносно зазначеного об'єкта військової техніки, або зміною положення зброї при її шарнірному закріпленні, полягає в тому, що додатково підготовляють джерело формування прицільної марки в інфрачервоному діапазоні випромінювання та пристрій спостереження прицільної марки в інфрачервоному діапазоні випромінювання, розміщують зазначене джерело формування прицільної марки на об'єкті військової техніки, а пристрій спостереження прицільної марки - на операторі, що керує об'єктом військової техніки і/чи системою озброєння об'єкта військової техніки, вмикають додаткове джерело формування прицільної марки в інфрачервоному діапазоні випромінювання та додатковий пристрій спостереження прицільної марки в інфрачервоному діапазоні випромінювання, виробляють за допомогою джерела формування прицільної марки промінь в інфрачервоному діапазоні випромінювання, формують на базі променю інфрачервоного випромінювання додаткову прицільну марку, направляють прицільну марку, що сформована на базі променю інфрачервоного випромінювання, убік цілі, спостерігають за допомогою пристрою спостереження положення прицільної марки, що сформована на базі променю інфрачервоного випромінювання, відносно цілі. Суть корисної моделі полягає і в тому, що наведення зброї, що розміщена на об'єкті військової техніки, на ціль, здійснюють переважно з використанням додаткової прицільної марки, що сформована на базі променю інфрачервоного випромінювання. Суть корисної моделі полягає також і в тому, що при вироблянні за допомогою джерела формування прицільної марки променю в інфрачервоному діапазоні випромінювання, застосовують принаймні один з двох режимів випромінювання зазначеного променю - безупинний чи імпульсний. Порівняльний аналіз технічного рішення, яке заявляється, із тим, що обрано за найближчий аналог (прототип), дозволяє зробити висновок, що спосіб прицілювання, який заявляється, відрізняється тим, що додатково підготовляють джерело формування прицільної марки в інфрачервоному діапазоні випромінювання та пристрій спостереження прицільної марки в інфрачервоному діапазоні випромінювання, розміщують зазначене джерело формування прицільної марки на об'єкті військової техніки, а пристрій спостереження прицільної марки - на операторі, що керує об'єктом військової техніки і/чи системою озброєння об'єкта військової техніки, вмикають додаткове джерело формування прицільної марки в інфрачервоному діапазоні випромінювання та додатковий пристрій спостереження прицільної марки в інфрачервоному діапазоні випромінювання, виробляють за до 5 помогою джерела формування прицільної марки промінь в інфрачервоному діапазоні випромінювання, формують на базі променю інфрачервоного випромінювання додаткову прицільну марку, направляють прицільну марку, що сформована на базі променю інфрачервоного випромінювання, убік цілі, спостерігають за допомогою пристрою спостереження положення прицільної марки, що сформована на базі променю інфрачервоного випромінювання, відносно цілі, при цьому наведення зброї, що розміщена на об'єкті військової техніки, на ціль, здійснюють переважно з використанням додаткової прицільної марки, що сформована на базі променю інфрачервоного випромінювання, причому при вироблянні за допомогою джерела формування прицільної марки променю в інфрачервоному діапазоні випромінювання, застосовують принаймні один з двох режимів випромінювання зазначеного променю - безупинний чи імпульсний. Таким чином, спосіб прицілювання, який заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою ілюстрацій, де на Фіг.1 показана блок-схема поетапного виконання способу прицілювання, який заявляється. Спосіб прицілювання, який заявляється, реалізується на об'єкті військової техніки, наприклад, на вертольотах типу Мі-24 або Мі-8 усіх модифікацій за допомогою обладнання, що встановлено на зазначеному об'єкті військової техніки, і який містить озброєння типу гармати, кулемета, блоків некерованих ракет тощо. Як варіант конструктивного виконання до складу устаткування, що забезпечує прицілювання (і наведенні зброї на ціль), входить приціл (у виді оптичної коліматорної системи) і пасивно-активна лазерна система прицілювання. До складу прицілу (як варіант конструктивного виконання) входить лампа, матове скло, сітковий механізм, напівпрозоре дзеркало, об'єктив та напівпрозорий відбивач [3]. Пасивноактивна лазерна система прицілювання (як варіант конструктивного виконання) містить джерело формування прицільної марки в інфрачервоному діапазоні випромінювання (яке виконано, наприклад, у виді лазерного освітлювача з сітковим механізмом) та пристрій спостереження прицільної марки в інфрачервоному діапазоні випромінювання (який виконано, наприклад, у виді окулярів нічного бачення, які в процесі застосування розміщуються на голові оператора, який здійснює наведення зброї на ціль). Як варіант конструктивного виконання лазерний освітлювач закріплюється на зброї, а сама зброя, у свою чергу, закріплюється на об'єкті військової техніки або нерухомо відносно зазначеного об'єкта військової техніки (у цьому випадку вісь зброї збігається з поздовжньою віссю об'єкта військової техніки), або шарнірно, що забезпечує зміну положення зброї відносно згаданого об'єкта військової техніки, при цьому в обох зазначених варіантах закріплення зброї на об'єкті військової техніки вісь променю лазерного освітлювача збігається з подовжньою віссю згаданого лазерного освітлювача. 41041 6 Спосіб прицілювання, який заявляється, за допомогою вищезазначеного обладнання реалізується таким чином. Вмикають приціл (оптичну коліматорну систему), що встановлений на об'єкті військової техніки типу літального, апарату. Паралельно з цим додатково підготовляють джерело формування прицільної марки в інфрачервоному діапазоні випромінювання (яке виконано, наприклад, у виді лазерного освітлювача з сітковим механізмом) та пристрій спостереження прицільної марки в інфрачервоному діапазоні випромінювання (який виконано, наприклад, у виді окулярів нічного бачення, які в процесі застосування розміщуються на голові оператора, який здійснює наведення зброї на ціль). Розміщують зазначене джерело формування прицільної марки на об'єкті військової техніки, а пристрій спостереження прицільної марки - на операторі, що керує об'єктом військової техніки і/чи системою озброєння об'єкта військової техніки. Далі вмикають додаткове джерело формування прицільної марки в інфрачервоному діапазоні випромінювання та додатковий пристрій спостереження прицільної марки в інфрачервоному діапазоні випромінювання. Продовжують процес тим, що виробляють за допомогою прицілу прицільну марку за принципом, визначеним в [3]. Водночас або якщо прицільної марки, яка сформована за допомогою джерела світлового випромінювання, не видно на фоні місцевості, де розміщена ціль, виробляють за допомогою джерела формування прицільної марки промінь в інфрачервоному діапазоні випромінювання і формують на базі променю інфрачервоного випромінювання додаткову прицільну марку, при цьому при вироблянні за допомогою джерела формування прицільної марки променю в інфрачервоному діапазоні випромінювання застосовують принаймні один з двох режимів лазерного випромінювання зазначеного променю - безупинний чи імпульсний. Сформовану на базі променю інфрачервоного випромінювання прицільну марку направляють убік цілі. Оператор, який здійснює наведення зброї на ціль, зорово спостерігає положення прицільної марки просторове відносно цілі, при цьому положення прицільної марки, що сформована на базі променю інфрачервоного випромінювання, спостерігають за допомогою пристрою спостереження (наприклад, за допомогою окулярів нічного бачення, які в процесі застосування розміщуються на голові оператора, який здійснює наведення зброї на ціль). Таким чином оператор в процесі роботи джерела формування прицільної марки (лазерного освітлювача) за допомогою пристрою спостереження прицільної марки в інфрачервоному діапазоні випромінювання (окулярів нічного бачення) візуально спостерігає положення плями від променя лазерного освітлювача відносно цілі. Далі роблять сполучення прицільної марки з ціллю шляхом коректування просторового положення зазначеного об'єкта військової техніки (наприклад, за допомогою органів керування об'єктом військової техніки), при цьому для сполучення 7 прицільної марки з ціллю використовують переважно прицільну марку, що сформована на базі променю інфрачервоного випромінювання. Продовжують процес тим, що роблять прицілювання шляхом наведення зброї, яка розташована на об'єкті військової техніки, на ціль, при цьому наведення зброї на ціль здійснюють або зміною просторового положення об'єкта військової техніки при нерухомому розташуванні зброї відносно зазначеного об'єкта військової техніки, або зміною положення зброї при її шарнірному закріпленні на зазначеному об'єкті військової техніки, причому наведення зброї, що розміщена на об'єкті військової техніки, на ціль, здійснюють переважно з використанням додаткової прицільної марки, що сформована на базі променю інфрачервоного випромінювання. Таким чином процес прицілювання закінчують тим, що оператор здійснює зміни руху об'єкта військової техніки (наприклад, вертольота) у просторі (пілотує вертоліт) таким чином, щоб сполучити (накласти) пляму (прицільну марку) від променя лазерного освітлювача на ціль і за умови кутового прицілювання утримати зазначену пляму (прицільну марку) на цілі. Спосіб прицілювання, який заявляється, може бути реалізований на об'єкті військової техніки будь-якого типу, наприклад, на літальному апараті 41041 8 - вертольоті чи літаку, на бойових машинах, на танках, на катерах та інших системах озброєння, на яких розміщена зброя. Підвищення ефективності застосування способу прицілювання, який заявляється, у порівнянні з прототипом, досягається за рахунок забезпечення прицілювання як у світлий час доби, так і в нічний час, а також за рахунок застосування як однієї марки - або світлової прицільної марки, або прицільної марки, що сформована на базі променю інфрачервоного випромінювання, так і обох марок паралельно. Підвищення ефективності застосування способу прицілювання, який заявляється, у порівнянні з прототипом, досягається також за рахунок застосування двох режимів лазерного випромінювання - безупинного чи імпульсного для виявлення дозволеної або небезпечної дальності стрільби зі зброї. Джерела інформації: 1. Л.П. Лазарев «Оптико-электронные приборы наблюдения». М.: Машиностроение, 1989, стор.248, мал.7.38 - аналог. 2. Л.П. Лазарев «Оптико-электронные приборы наблюдения». М.: Машиностроение, 1989, стор.249, мал.7.39 - прототип. 3. Л.П. Лазарев «Оптико-электронные приборы наблюдения». М.: Машиностроение, 1989, стор.249, мал.7.39, стор.253, мал.7.42. 9 Комп’ютерна верстка А. Рябко 41041 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
